跨江斜拉桥三维结构设计方案

该斜拉桥结构模型主要面向跨江、跨河谷的大跨度交通通行场景设计，可作为中等跨度城市跨线桥、内河航道桥的结构参考方案，核心用途是承载双向机动车通行需求，同时兼顾人行通道的布设空间，解决水域、深谷等地形下的两岸交通连通问题，相比传统梁式桥能够大幅减少水中桥墩布设，降低对航道通行、河流行洪的干扰，适配平原河网、山区峡谷等多种复杂建桥环境。

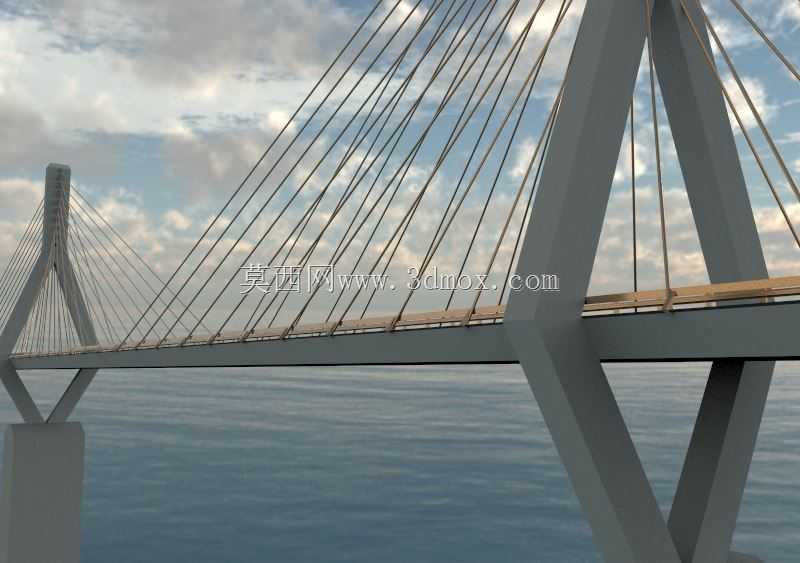

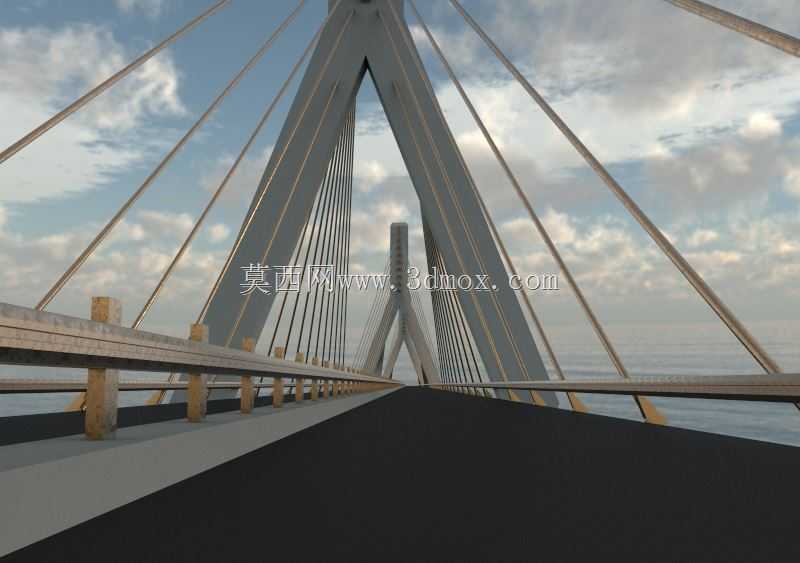

从功能特性来看，该结构采用A形混凝土主塔搭配扇形排布的斜拉索受力体系，主塔向两侧发散的斜拉索直接锚固于桥面主梁两侧，将桥面的竖向荷载通过拉索传递至主塔，再经由主塔基础传导至地基，相比平行索面布置拥有更强的抗扭刚度，能够更好抵御横向强风、行车偏载带来的结构形变。桥面采用双向多车道布设，两侧设置防撞护栏与人行道隔离结构，护栏采用间隔式混凝土墩搭配金属横杆的形式，既能够起到车辆失控防撞的防护作用，也不会遮挡行车视野，提升通行过程中的视觉通透感，降低长桥驾驶的视觉疲劳。

设计思路上，整体结构优先考量受力合理性与施工便捷性的平衡，A形主塔的下塔柱向外倾斜，能够有效拓宽塔底的支撑跨度，提升主塔自身的抗倾覆稳定性，无需额外设置过多的横向支撑结构；斜拉索采用不等长扇形排布，靠近主塔位置的拉索长度更短、倾角更大，能够承担更多的竖向荷载，远离主塔位置的拉索逐步放缓倾角，配合主梁的纵向刚度实现荷载的均匀传递，避免局部应力集中导致的结构疲劳。主梁采用边主梁形式，在保障纵向抗弯刚度的前提下尽可能降低结构自重，减少拉索与主塔的荷载负担，同时预留了管线布设的空间，可同步铺设供水、供电、通信等跨江管线，实现一桥多用的功能价值。

从安装边界与尺寸适配来看，该结构的主塔高度与主跨跨度按照1:4左右的比例设置，能够适配主跨两百米至四百米区间的跨径需求，塔底基础需要根据建设场地的地质条件调整嵌固深度，若建设于软土地基区域需额外设置桩基础强化承载能力，若建设于山区岩基区域可直接采用扩大基础减少施工成本。桥面的宽度可根据实际通行车道数灵活调整，两侧拉索的锚固点需要与主梁的受力肋位置精准对齐，避免锚固点偏移导致的主梁局部受力破损，拉索的张拉需要按照对称、分级的方式进行，保障主塔在施工过程中始终处于轴心受力状态，避免塔柱出现单侧偏压形变。两侧引桥与主桥的衔接位置需要设置伸缩缝结构，适配温度变化、荷载作用下的主梁纵向形变，避免桥面出现开裂、跳车等问题，护栏的安装高度按照机动车防撞要求设置为1.1米，人行道与车行道之间设置隔离护栏，实现人车分流的通行安全保障。
