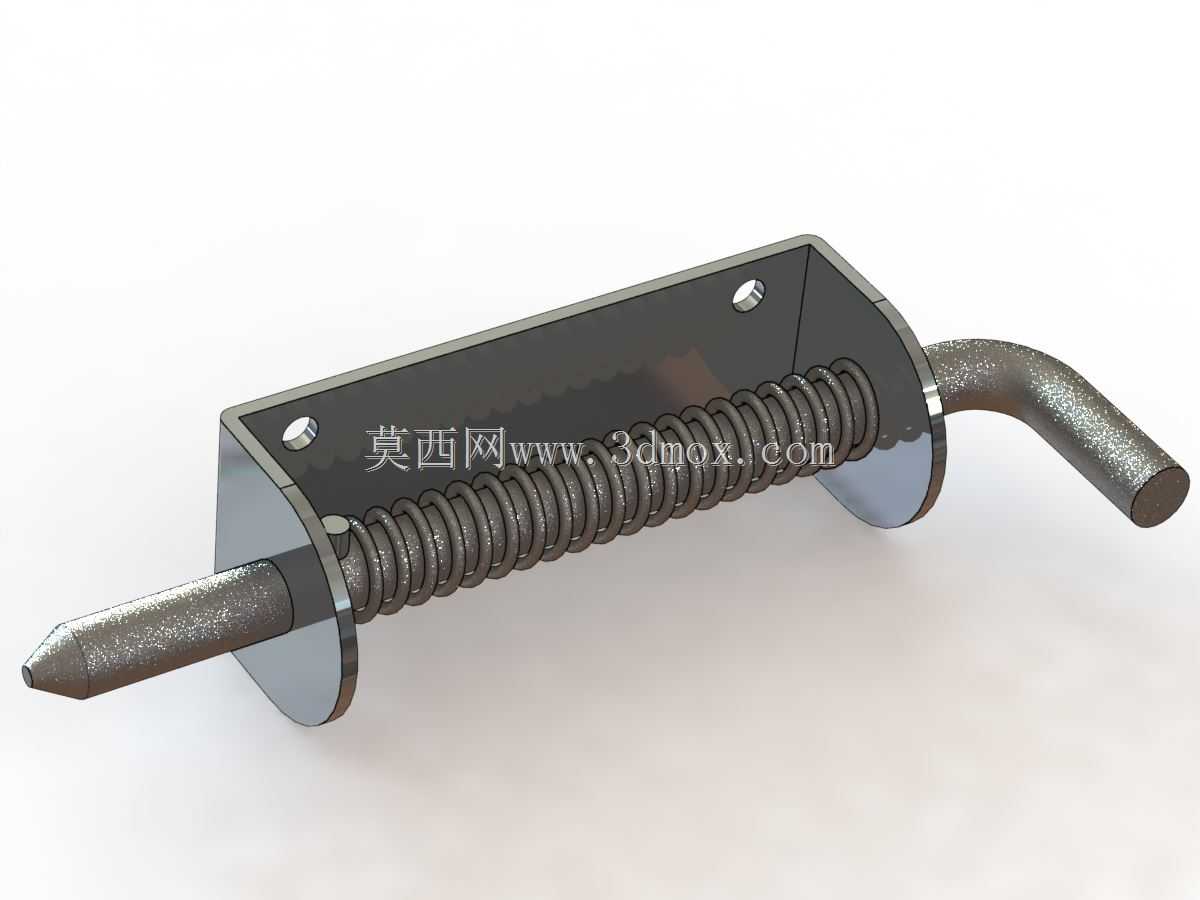

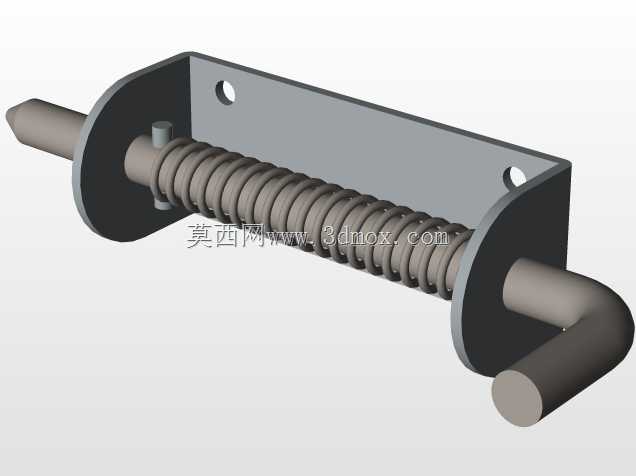

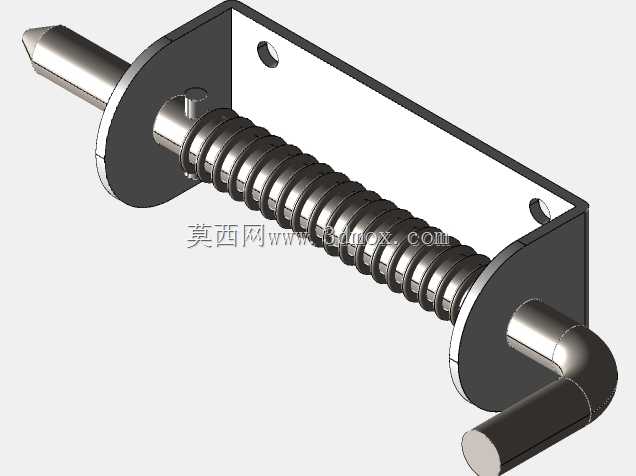

弹簧式插销门锁结构设计

这款弹簧式插销门锁是面向小型设备舱门、机柜侧门、工具箱柜门等场景设计的手动锁止构件，日常使用中可实现门板与框架的快速锁合与便捷开启，无需额外配套锁具即可完成基础的锁止限位功能，在户外设备柜、工业工具箱、小型设备防护门、仓储隔断门等场景中都能适配使用，相比传统无弹簧插销，它可以依靠内置弹簧实现自动回位锁止，避免插销受震动自行滑脱导致门板意外开启的问题。

从功能特性来看，这款插销锁采用侧向扳动式操作结构，锁销头部做了锥形导向设计，在门板闭合过程中，即使锁销与框架锁孔存在小幅对位偏差，锥形头部也能顺着锁孔边缘滑入，降低对位精度要求，提升闭合操作的顺畅度。锁体中部配置了适配行程的圆柱螺旋压缩弹簧，常态下弹簧将锁销持续推向锁止位置，保持稳定的锁止状态，不会因为设备运行产生的震动、门板晃动出现锁销回缩松脱的情况；当需要开启门板时，只需侧向扳动弯型操作手柄，即可带动锁销压缩弹簧回缩，脱离框架上的锁孔，完成解锁动作，操作手感顺畅，施力方向符合人手日常操作的发力习惯，无需额外工具即可徒手操作。

在设计思路上，这款锁具采用一体化折弯成型的安装基座，基座上预留两个沉头安装孔，安装时可将沉头螺丝完全没入基座平面，不会突出表面剐蹭操作人员或线缆，基座的折弯翻边既为锁销提供了稳定的滑动支撑，也对内部弹簧形成防护，避免灰尘、杂物进入弹簧间隙卡滞伸缩动作，同时折弯结构大幅提升了基座的结构强度，相比平板式基座抗变形能力更强，在频繁扳动操作的场景下也不易出现基座变形导致锁销卡滞的问题。弯型操作手柄与锁销采用刚性连接，扳动时受力直接无虚位，手柄末端做了圆弧收边处理，操作时不会划伤手部。

从安装边界来看，这款锁具整体结构紧凑，安装时仅需在门板对应位置预留两个对应孔距的螺丝安装位，同时在门框对应位置加工与锁销直径适配的锁孔即可完成安装，不需要在门板上开设大尺寸的嵌装槽，对门板厚度的适配范围较广，薄金属板、复合木板、塑料门板都可以通过螺丝直接固定安装，锁销的伸缩行程可以覆盖常规门板与门框之间的装配间隙，即使存在小幅的装配公差也能保证锁销顺利插入锁孔完成锁止。锁体的金属表面做了防锈处理，在普通室内环境或者有一定湿度的户外半遮蔽场景下都能长期使用，不易出现锈蚀卡滞的问题，整体结构没有易损的小零件，长期反复使用也能保持稳定的锁止性能。
