全参数化四扇推拉式建筑窗结构设计

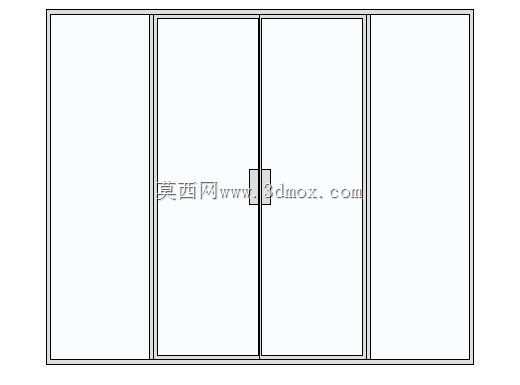

这款四扇推拉窗结构广泛应用于民用住宅阳台封闭、商用空间隔断、工业厂房侧墙采光等场景，是兼顾大通风量、高采光率与空间利用率的窗型选择，相比传统平开窗，推拉开启方式不会占用室内外的侧向空间，适配进深有限的安装区域，同时多扇组合的形式可以实现整面墙的通透采光效果，在需要开阔视野的观景区域、大跨度办公空间中尤为适用。该窗的核心功能特性在于采用两端固定扇搭配中间双活动扇的布局，两侧的固定面板承担整体结构的边框支撑与密封基准作用，中间两扇面板可沿水平方向顺畅滑动，用户可根据通风需求调整开启幅度，既可以单侧开启形成半幅通风通道，也可以将两扇活动扇滑移至同侧，获得接近整窗宽度三分之二的最大开启面积，满足大流量通风、大件物品临时传递的使用需求。在设计思路上，这款结构采用全参数化的建模逻辑，所有框体型材截面尺寸、扇框搭接量、轨道配合间隙、密封胶条预留槽位、锁具安装位都设置了可调整的参数关联，设计人员可以根据实际项目的洞口尺寸、风压等级、保温要求快速调整整体规格，无需重新绘制基础结构，大幅缩短定制窗的设计周期；框体采用等截面的型材拼接逻辑，横竖框的连接位置预留了标准的角码装配间隙，既可以适配铝合金断桥型材的加工工艺，也可以调整参数适配塑钢、实木等不同材质的窗型生产需求，中间活动扇的锁止结构设置在两扇对合的侧边位置，锁闭时可以同时拉紧两扇活动扇，配合扇周的密封胶条实现良好的气密、水密性能，避免雨天渗水、冬季漏风的问题。从安装边界来看，该窗的整体外框尺寸可根据建筑预留洞口灵活调整，常规适配的洞口宽度范围在2400mm至4200mm之间，高度范围在1500mm至2400mm之间，外框与墙体的安装预留间隙控制在15mm至20mm，方便后期填充发泡胶与密封胶处理；上下轨道采用高低差设计，外侧轨道设置有排水孔与等压腔结构，即使在暴雨天气下渗入框内的雨水也可以顺着排水孔顺利排出，不会出现倒灌进室内的情况，活动扇与轨道之间设置有耐磨滑块，长期推拉使用也不会出现框体磨损、启闭卡顿的问题，整体结构的受力点均匀分布在上下轨道与两侧固定框上，不需要额外设置加强中挺就可以满足常规区域的抗风压要求，兼顾了结构可靠性与外观的简洁通透。
