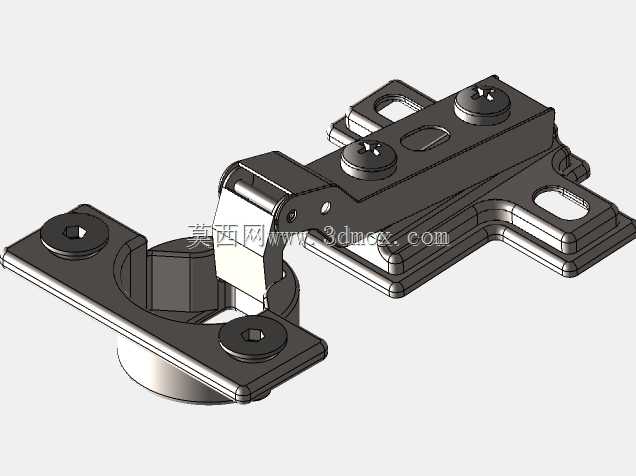

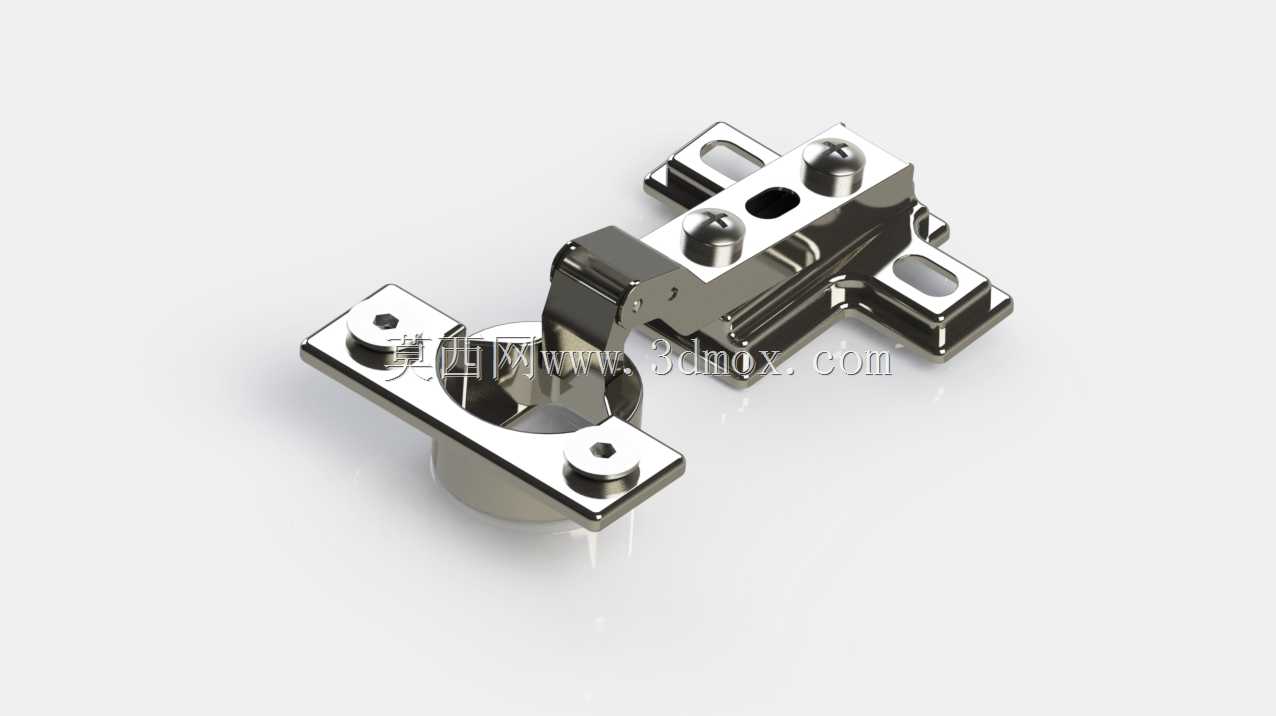

快装式阻尼橱柜门隐藏铰链结构设计

这款隐藏式阻尼铰链是定制家居领域应用极为广泛的柜门连接部件，主要适配16-22mm厚度的主流板式橱柜、衣柜、浴柜门板，能够实现门板与柜体的转动连接，同时自带闭合缓冲功能，避免柜门关闭时产生碰撞异响与板材磕碰损伤。在实际家居应用场景中，这类铰链承担着柜门数万次开合的承重与转动功能，既要适配不同门板的安装调节需求，也要保证长期使用不松动、不下垂，同时外露部分要与家居风格协调，隐藏式的结构设计能够让柜门外观更简洁利落，没有外露五金件的突兀感。从功能特性来看，这款铰链采用三段式力臂结构，底座与铰杯之间通过多轴联动实现转动，开合角度可达110度，完全满足日常柜门开启取物的空间需求，内置的阻尼结构在门板闭合到最后15度左右时会产生缓冲阻力，让门板缓慢轻柔闭合，既降低了开合噪音，也能避免夹手风险，尤其适合有孩童的家庭使用。底座部分设计了前后、左右、上下三个维度的调节螺丝，安装时可以通过螺丝微调门板位置，抵消柜体打孔的微小误差，让门板缝隙均匀、对齐平整，降低现场安装的精度要求。在设计思路上，这款铰链优先考虑了安装便捷性与长期使用的耐用性，铰杯部分采用圆形沉台设计，适配门板上35mm直径的标准铰杯开孔，开孔深度仅需12mm，不会打穿常规厚度的门板，底座部分采用带定位凸点的安装孔设计，安装时可以先将底座通过螺丝固定在柜体侧板上，再将铰臂卡入底座的快装结构，无需额外工具即可完成主体装配，后期拆卸门板也只需按下快装卡扣即可，方便门板清洁与维护。从安装边界尺寸来看，铰杯中心到门板边缘的距离适配3-7mm的常规盖位，既可以做全盖侧板的直臂铰链，也可以通过更换不同弯度的铰臂实现半盖、内嵌的安装需求，底座安装孔距为32mm，完全适配板式家具的标准32mm系统孔位，不需要在柜体上额外打非标孔位，能够直接适配标准化生产的定制柜体。整体金属结构采用加厚合金材质，表面做镀镍防锈处理，在厨房、卫生间等潮湿环境下也不易生锈腐蚀，转动部位的销轴采用耐磨材质，保证长期开合无卡顿、无松旷，单只铰链可承重10kg左右的门板，常规高度的柜门搭配两只铰链即可满足承重需求，超高门板可以通过增加铰链数量提升承重稳定性。
