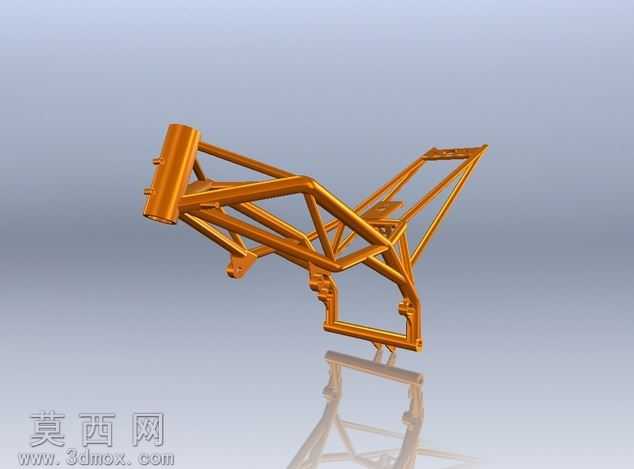

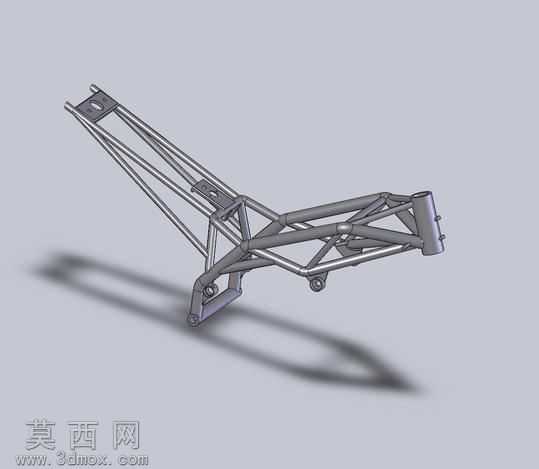

Cagiva摩托车车架结构三维设计作品

本作品为Cagiva品牌摩托车的管式车架三维建模成果，建模过程依托SolidWorks平台完成，全程遵循摩托车车架的实际工程设计逻辑，完整还原了越野摩托车车架的空间桁架结构特征。建模初期先梳理车架的受力逻辑，明确车头转向立管、主承载纵梁、座椅安装段、后摇臂连接枢轴、发动机挂载点等核心功能区域的空间位置，通过三维草绘搭建空间线框基准，精准控制每根管材的走向、弯折角度与交叉节点位置，确保各安装位的相对坐标符合实车的装配要求。管材建模采用扫描特征完成，根据不同区域的受力需求匹配对应管径与壁厚参数，车头转向立管、后摇臂安装座、发动机挂载支架等受力集中的部位，采用实体建模方式制作加厚安装结构，预留出螺栓过孔、定位凸台等装配细节，还原金属冲压、焊接成型的结构特征。模型完成后通过装配校验功能验证各部件的干涉情况，确保转向结构、动力总成、后悬挂系统的安装空间预留合理，不存在结构冲突。渲染阶段采用哑光金属材质模拟铬钼钢管材的表面质感，调整环境光与阴影参数，突出桁架结构的空间层次感与焊接节点的细节特征，清晰展现车架的力学传递路径：车头受力通过主管传递至中部主承载区，发动机挂载点分散动力震动，后段桁架承接座椅与后尾架载荷，整体结构兼顾轻量化与刚性需求，符合越野摩托车的使用场景定位。建模过程中对管材衔接处做了平滑过渡处理，还原实车焊接后的打磨工艺特征，安装孔位的同轴度、安装面的平面度均按照机械加工精度要求设置，模型可直接用于后续的工程分析、改装设计参考或教学演示使用，完整呈现了管式摩托车车架从线框设计到实体成型的全流程建模思路，结构细节完整，空间比例准确，能够直观展现该款车型车架的设计特点。
