桁架式钢结构吊桥工程结构设计

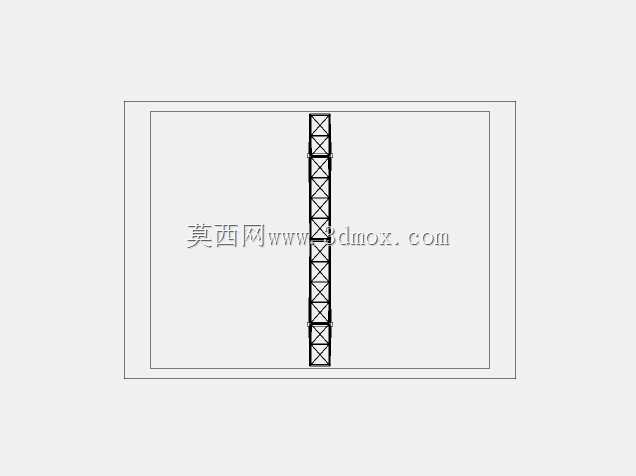

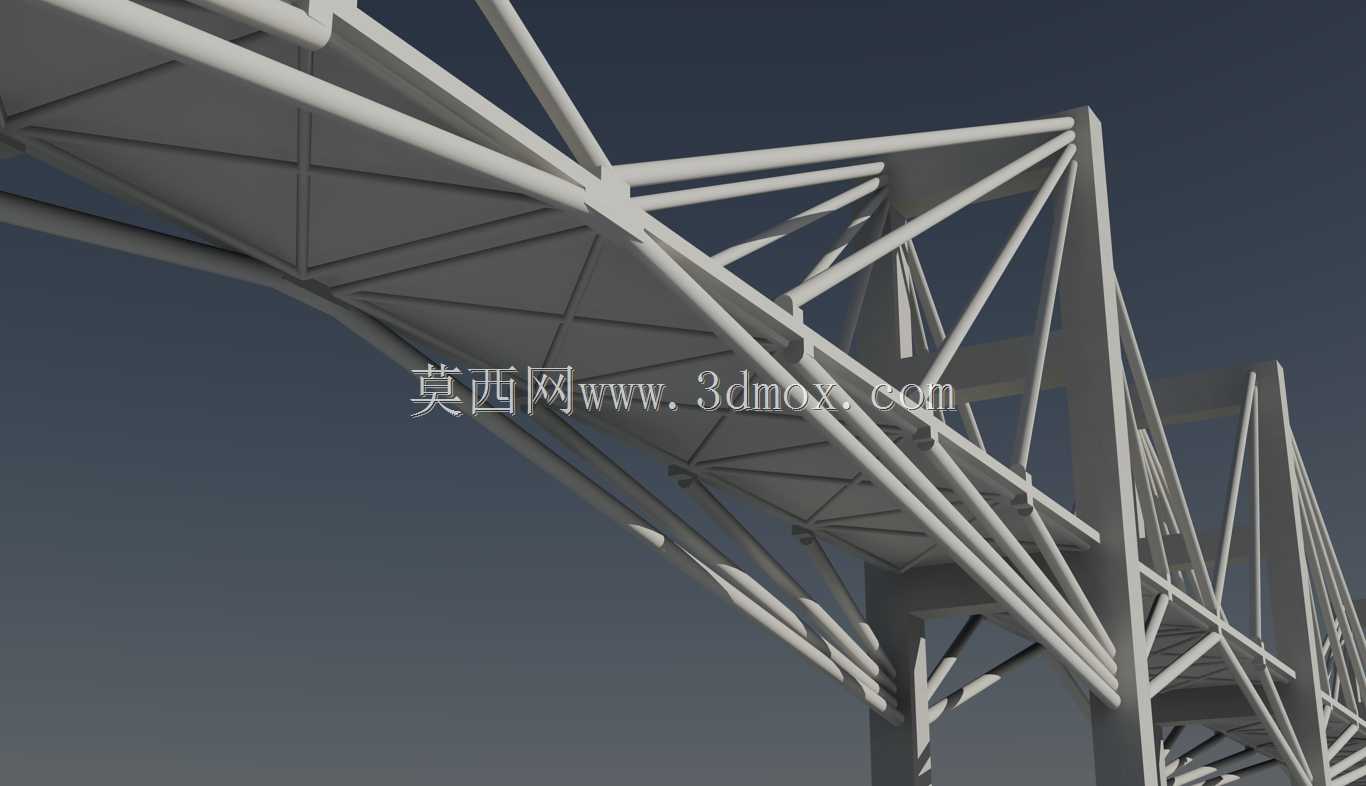

该吊桥结构主要应用于跨江跨河人行交通、景区观光通行、厂区内部跨区域连通等场景，可作为中小跨度架空通行的承载结构，解决复杂地形下的通行阻隔问题，相比传统实体桥墩桥梁，该桁架式吊桥对下方空间占用极小，能够适配峡谷、航道、厂区管线密集区等不适合设置落地桥墩的场地，既满足通行需求，也不会对下方的通航、管线排布、生态空间造成过多干扰。从实际用途来看，该结构以承受竖向人行荷载、常规小型检修设备荷载为主，整体通过空间桁架体系分散荷载，将桥面承载的重量通过纵横交错的杆件传递到两侧主承重桁架，再传导至两端的锚固基础与桥塔结构，无需在跨中位置设置支撑点，能够实现数十米跨度的无遮挡通行。在功能特性上，该结构采用三角形稳定桁架构型，所有杆件以轴向受力为主，能够充分发挥钢材的抗拉与抗压性能，相比实腹式钢梁结构大幅降低自重，同时具备优异的抗风性能，镂空的桁架结构可以让气流顺利穿过，减少横风对桥体的侧向推力，提升户外使用的结构稳定性；桥面采用纵横梁搭配桥面板的排布方式，主桁架沿桥身纵向通长布置，横向连接杆件将两侧主桁架连为整体，形成闭合的空间受力体系，避免单榀桁架出现侧向失稳的问题。设计思路上，该结构优先遵循受力最优原则，所有斜向杆件与水平、竖向杆件共同组成连续的三角形稳定单元，取消了冗余的非受力构件，在保证整体刚度与承载能力的前提下尽可能减少材料用量；杆件连接节点采用刚接设计，保证节点处的力传递顺畅，避免应力集中导致的结构疲劳损伤；主桁架的截面尺寸沿桥跨方向做渐变处理，跨中弯矩最大位置适当增加杆件截面与斜杆密度，靠近两端锚固位置逐步优化杆件排布，匹配不同位置的受力大小，实现材料的高效利用。在外形尺寸与安装边界上，该桥的桥面净宽满足双人并行加单侧检修通道的通行需求，桥身总高度根据跨度大小匹配合理的桁架高跨比，保证跨中挠度控制在安全允许范围内；安装时仅需在两端设置混凝土锚固基础，无需在跨中区域做场地硬化或基础施工，对安装场地的地形适应性极强，施工过程中可以采用分段预制、现场拼装的方式，不需要大型起重设备长期驻场，能够大幅降低复杂地形下的施工难度，同时后期维护过程中可单独更换锈蚀或损伤的杆件，无需整体拆卸桥体，运维成本相对较低。
