钢桁架桥梁结构模态特性分析模型

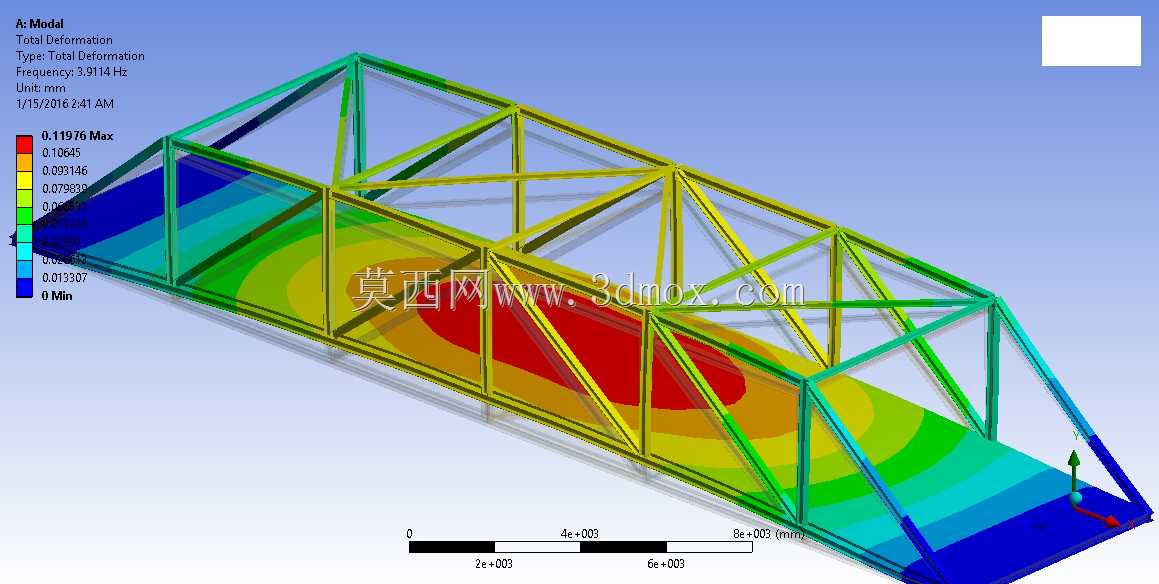

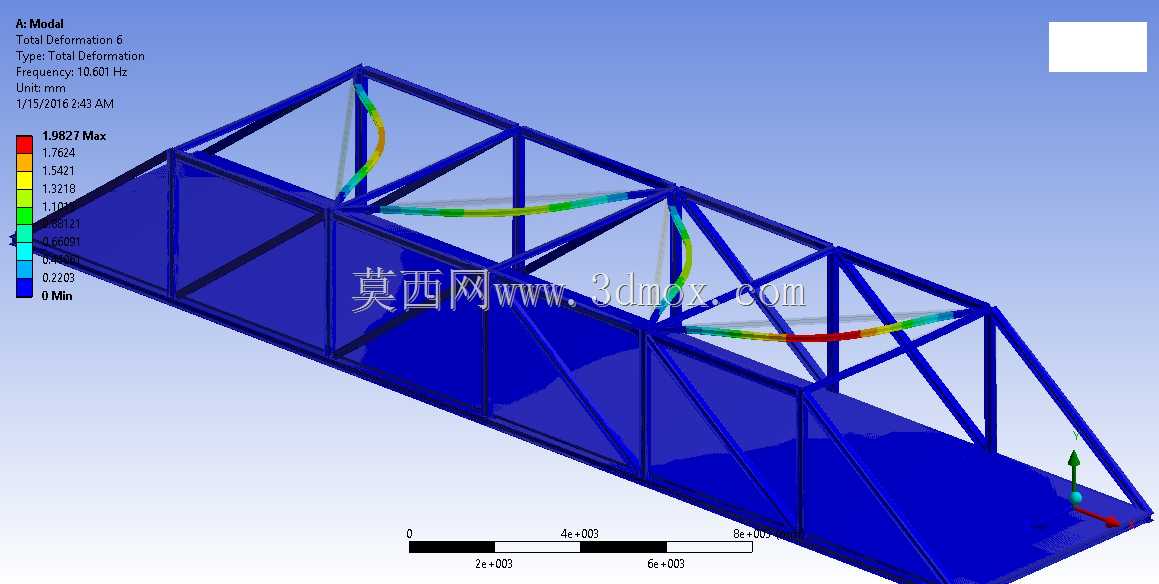

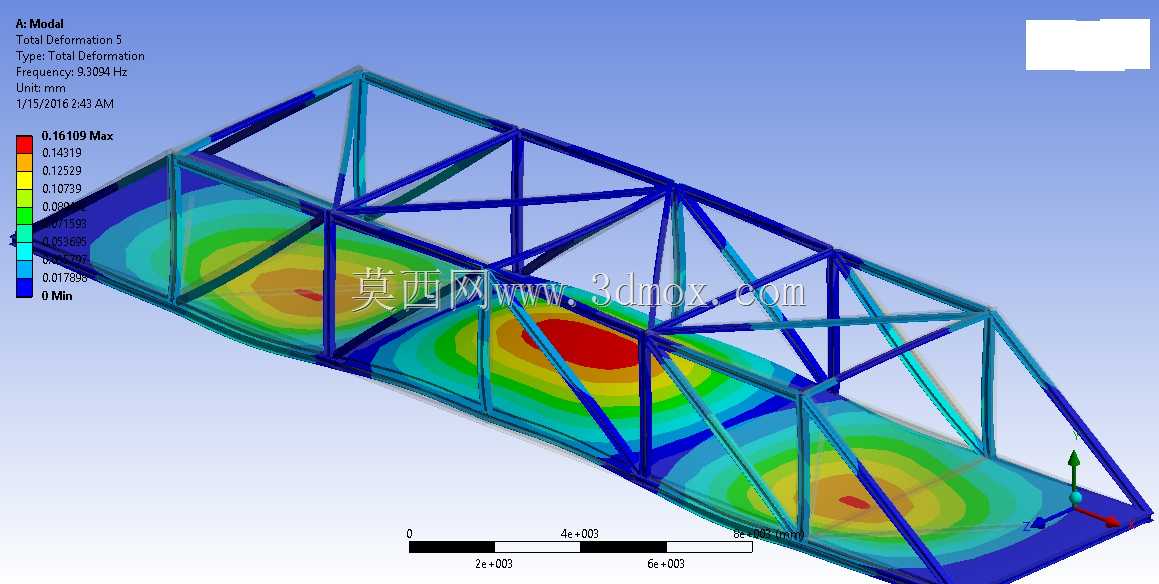

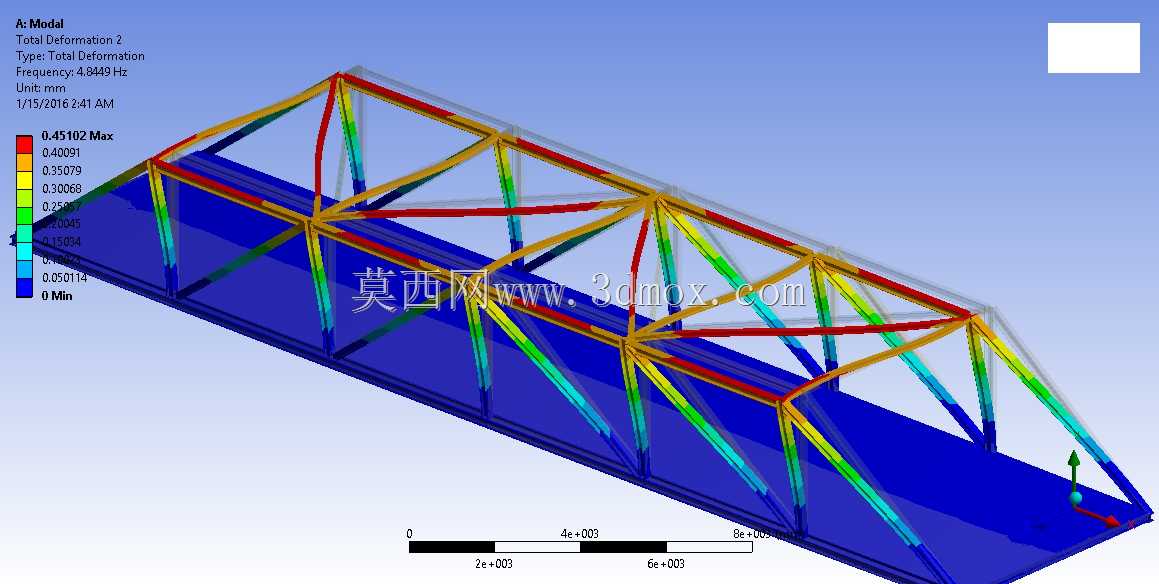

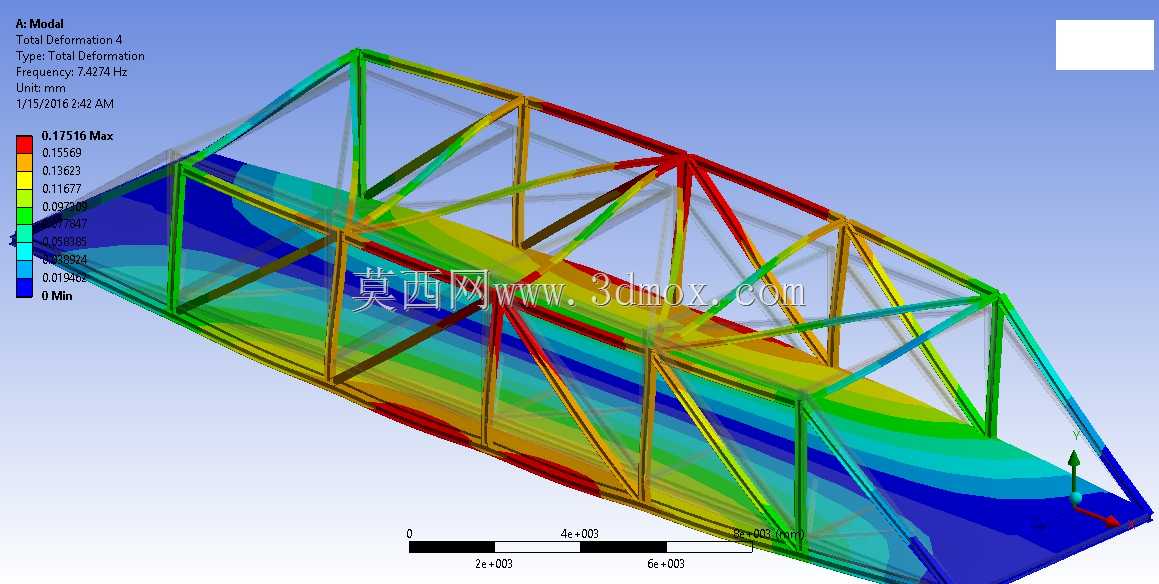

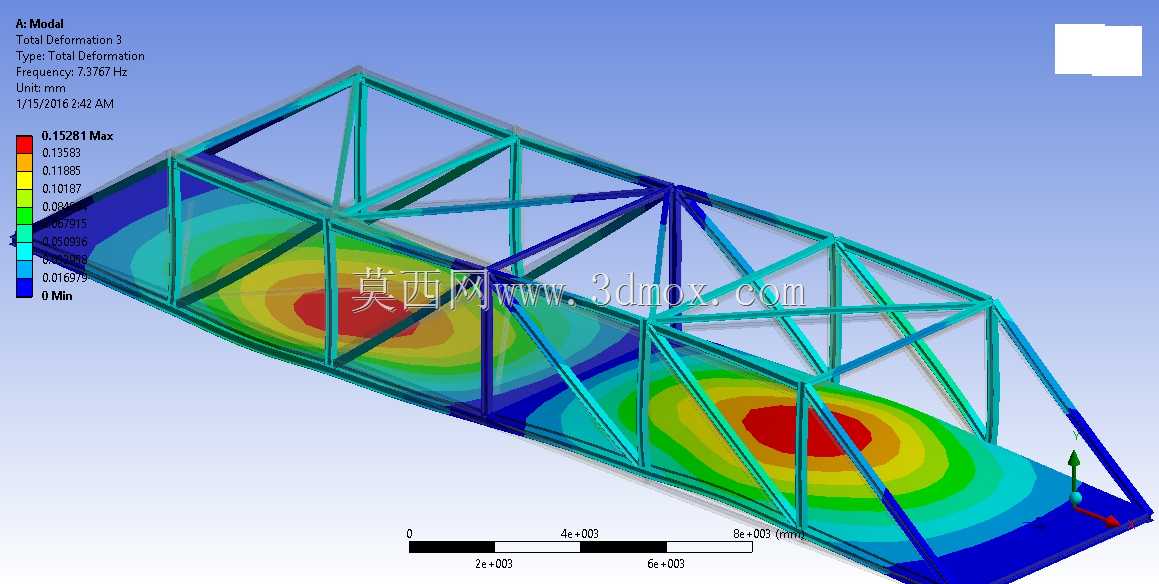

该模型针对下承式钢桁架桥梁结构开展模态特性仿真分析，核心服务于交通基建领域的桥梁结构设计、性能校核与运维安全评估场景，可直观呈现桥梁结构在固有振动状态下的变形分布规律，为桥梁的结构刚度匹配、共振风险规避、疲劳寿命预判提供量化的力学参考依据。从实际用途来看，钢桁架桥凭借自重轻、跨度大、承载效率高的优势，广泛应用于跨江跨河交通干线、山区重载交通线路以及城市高架匝道工程中，模态分析作为结构动力学分析的核心环节，能够精准获取结构的各阶固有频率与对应振型，避免桥梁在车辆通行、风载作用、地震激励等外部荷载下发生共振失效，保障结构长期服役的稳定性与安全性。从功能特性来看，模型完整还原了钢桁架桥的空间受力体系，包含主桁架弦杆、腹杆、横向联结系、桥面板等核心受力构件，通过云图色彩梯度直观呈现不同位置的变形幅值分布，红色高变形区域清晰标识出结构在该阶振型下的刚度薄弱位置，蓝色低变形区域对应结构刚度储备充足的部位，能够帮助设计人员快速定位结构优化的核心方向。从设计思路来看，建模过程遵循桁架结构的受力传力逻辑，主桁架采用三角形稳定构型布置杆件，保障竖向荷载下的轴力传递效率，横向联结系强化结构的抗扭与横向刚度，桥面板采用整体式构造保障荷载的均匀扩散，模态分析过程中严格约束桥梁两端的支撑边界，还原实际工程中桥梁支座的约束特性，确保仿真结果与实际受力状态高度吻合。从尺寸与安装边界来看，模型还原的钢桁架桥跨度适配中等跨径交通桥梁的常用尺寸范围，杆件截面尺寸符合常规公路钢桥的设计规范要求，支撑边界按照简支梁桥的实际约束形式设置，一端采用固定铰支约束三个平动自由度，另一端采用活动铰支释放纵向位移自由度，完全匹配实际桥梁的安装支撑条件，能够真实反映结构在实际服役状态下的振动变形特性，为桥梁的结构优化设计、加固方案制定提供可靠的力学仿真支撑。
