小型建筑施工用悬臂式起重绞车

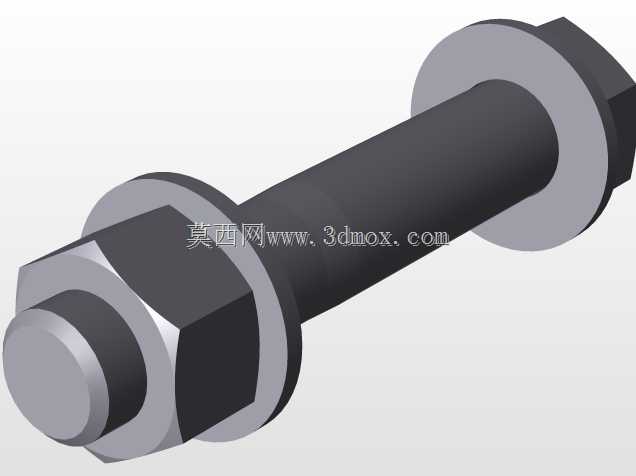

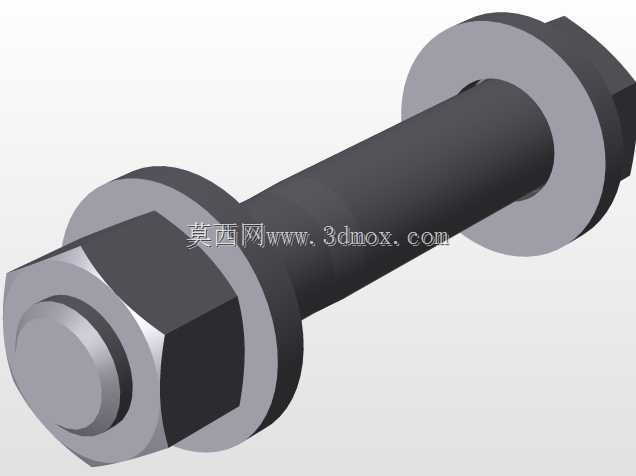

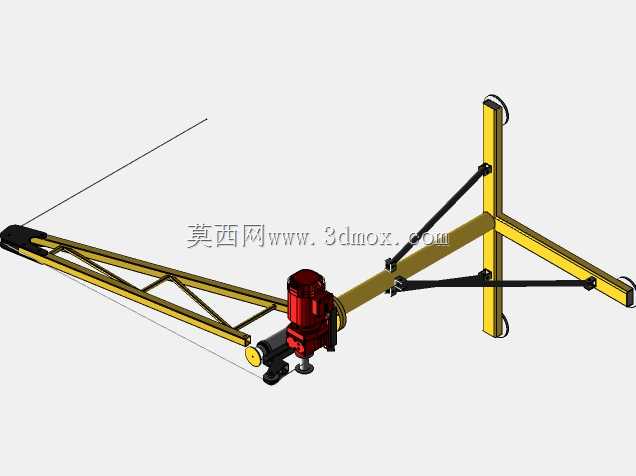

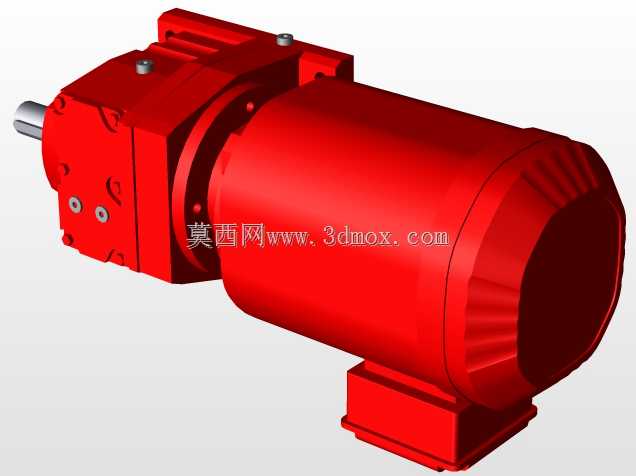

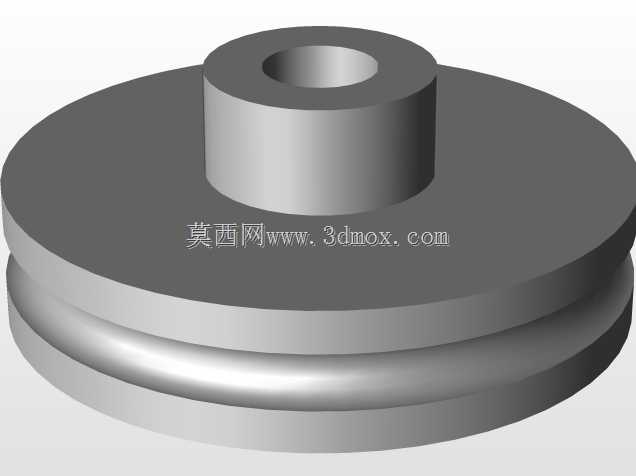

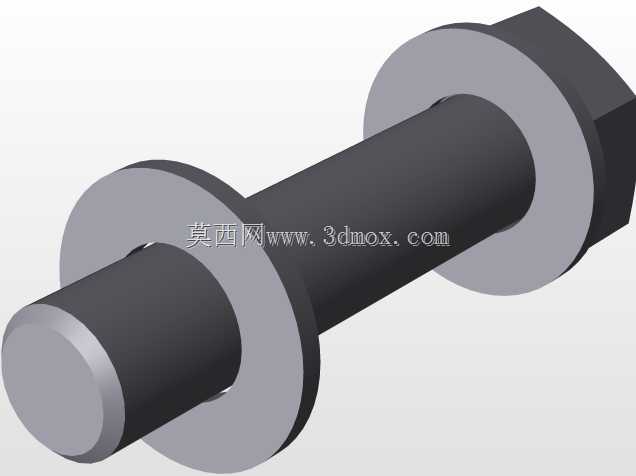

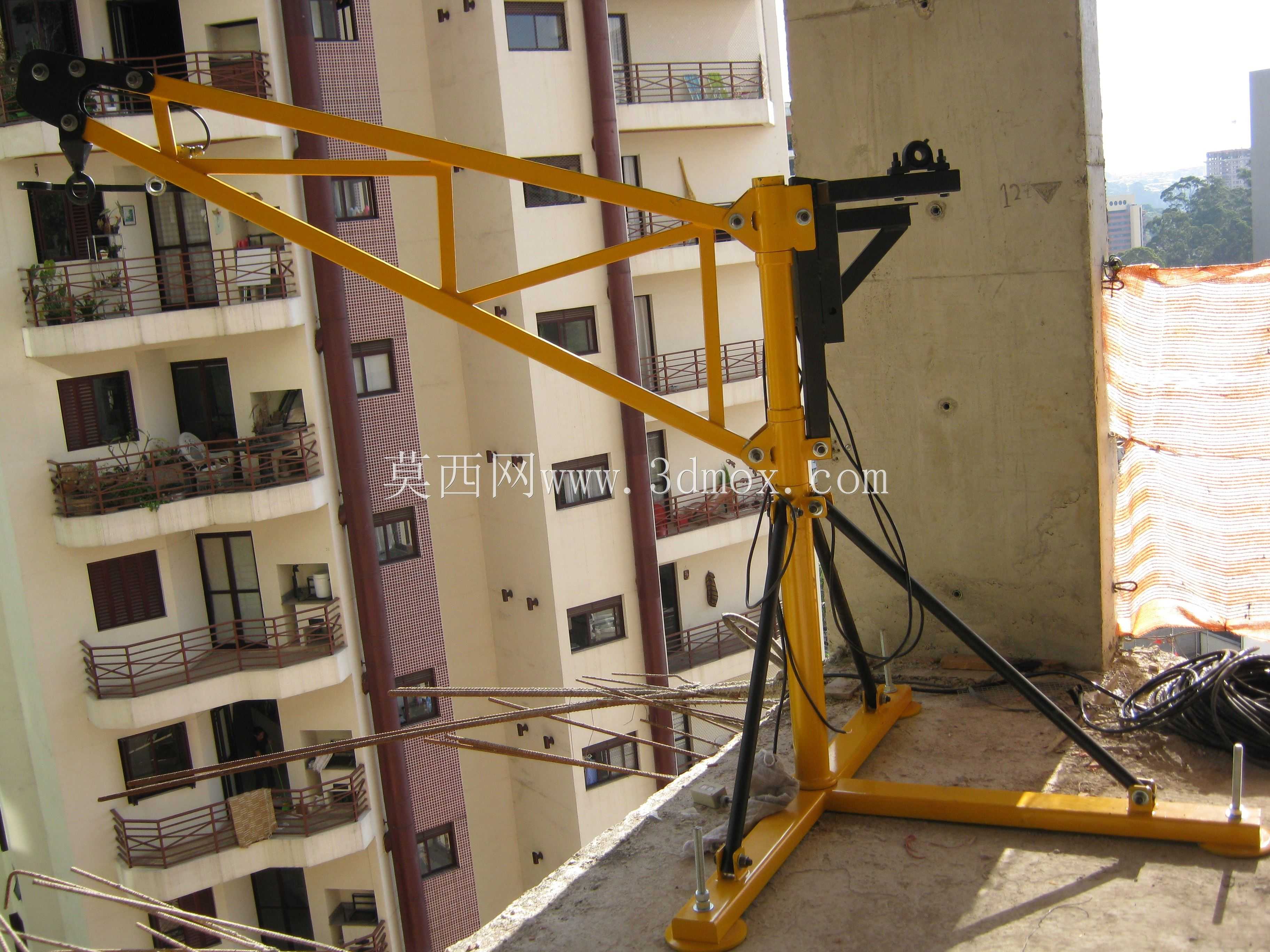

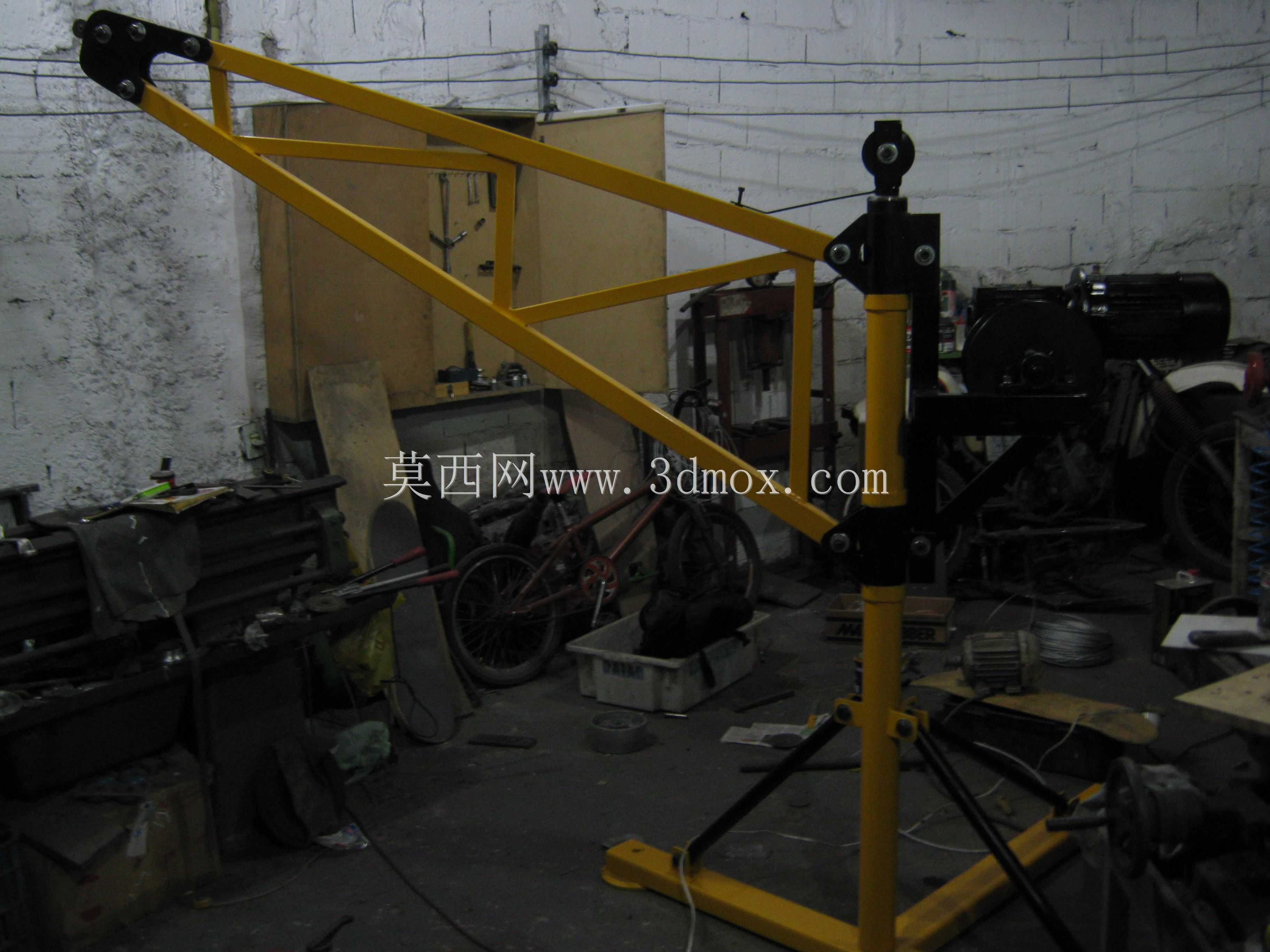

这款悬臂式起重绞车主要面向民用建筑施工场景设计，多用于多层住宅装修、自建房建造阶段的高层物料转运作业，可直接固定在建筑阳台、楼板边缘或屋面平台上，解决施工过程中砂石、水泥、砖块、装修板材等散装物料的垂直吊运难题，替代传统人工肩扛背驮的高风险转运方式，大幅降低施工人员的劳动强度，同时提升零散物料的垂直运输效率，尤其适配狭窄施工场地中大型起重设备无法进场的作业需求。设备整体采用三角桁架式悬臂结构设计，主臂选用型钢焊接成型，通过三角形腹杆排布在减轻结构自重的同时保证臂架的抗弯抗扭强度，避免长距离伸臂作业时出现臂架下挠变形的问题；主立柱采用加厚方管制作，底部搭配可展开的十字形支撑底座，支撑腿可根据安装平面的实际情况调整伸展角度，通过膨胀螺栓或压重块即可完成设备固定，无需复杂的预埋安装工序，转场时可快速拆解为臂架、立柱、底座、卷扬机构几个独立模块，单人即可完成搬运与组装作业。设备的卷扬机构集成在立柱侧方，配套的钢丝绳沿臂架内侧排布，臂架端部设置导向滑轮组，可有效减少钢丝绳运行过程中的磨损，吊钩配备防脱保险卡，避免吊运过程中物料滑脱引发安全事故；臂架可绕立柱做水平方向的回转作业，作业覆盖范围为以立柱为中心的扇形区域，可轻松完成从地面取料到楼层卸料点的位置切换，无需反复调整设备固定位置。设计过程中充分考虑民用建筑的安装边界，底座展开后的最大占地尺寸适配常规居民楼阳台的可用空间，臂架最大外伸长度控制在合理区间，既保证足够的作业覆盖半径，又避免臂架过长对周边建筑、管线造成干涉，设备整体高度适配常规楼层的窗台、阳台护栏高度，安装后不会超出建筑外立面过多，降低高空作业的风阻影响。结构件的连接部位均采用螺栓铰接设计，既保证连接强度，又可在长期使用后针对磨损的销轴、滑轮部件进行快速更换，降低设备的维护成本，所有外露金属部件均做防锈涂装处理，可适应户外施工过程中的日晒雨淋环境，延长设备的户外使用寿命。
