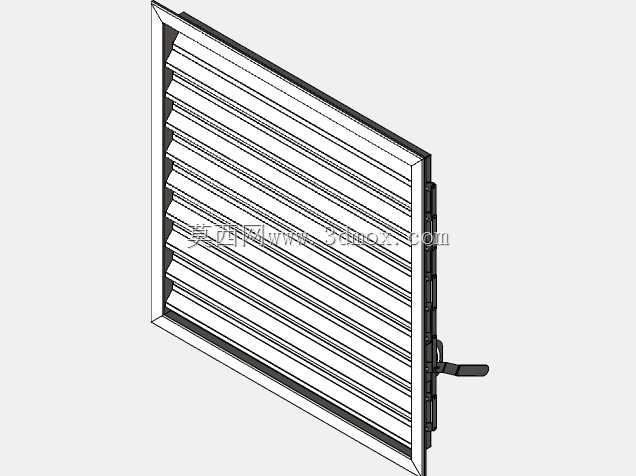

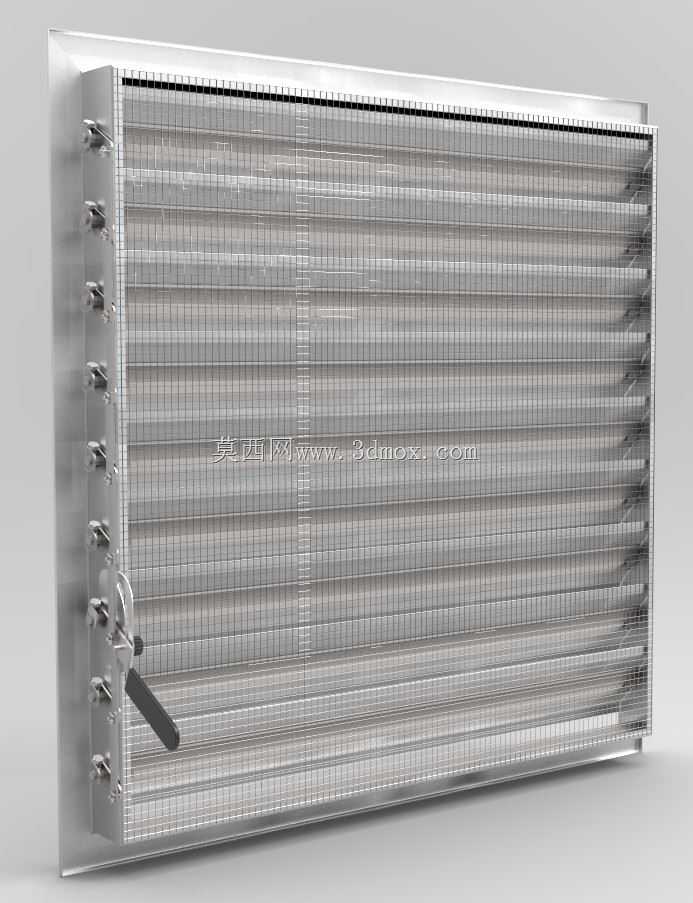

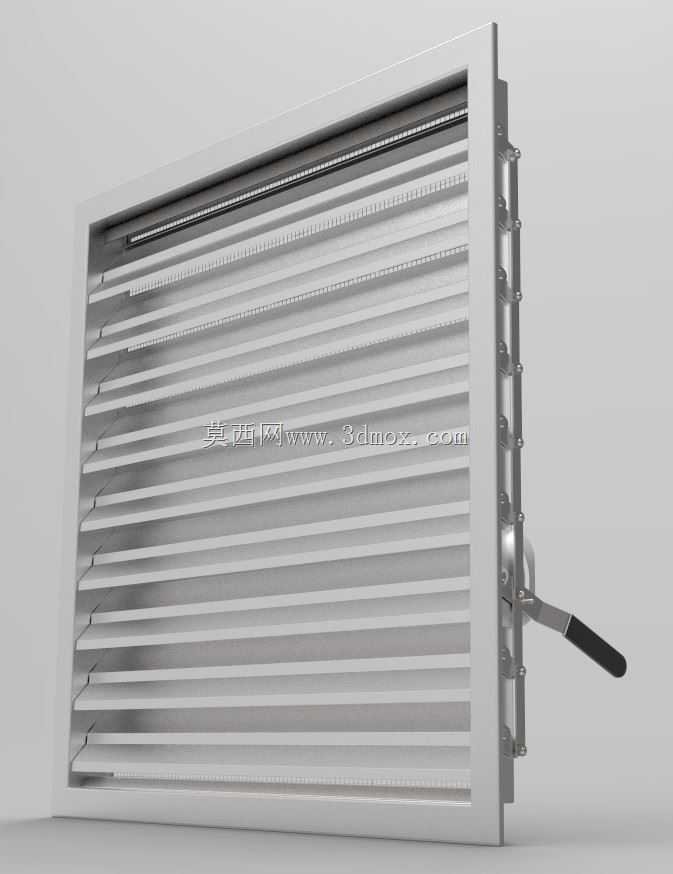

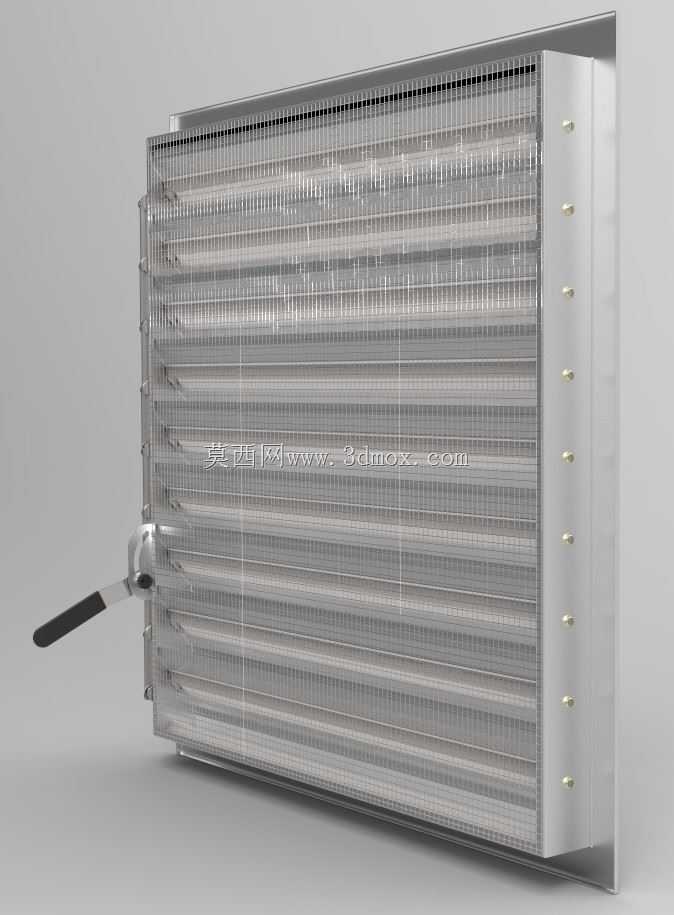

带手动调节机构的百叶式通风格栅结构

这款通风格栅主要应用于工业厂房侧墙通风、大型设备舱室散热通风、暖通系统新风进排风口、特种车辆舱体通风等场景，作为通风路径上的核心调节构件，它既可以阻挡外界飞絮、蚊虫、大体积杂物进入通风区域，也能根据实际工况需求灵活调整通流面积，精准控制通风量的大小，适配不同场景下的通风散热、气流组织调节需求。从功能特性来看，该格栅采用多层平行百叶叶片搭配后置防护网的组合结构，叶片边缘做了折边强化处理，既保证叶片自身的结构刚度，避免长期受气流冲击出现变形翘曲，也能在叶片闭合时实现更好的密封效果，减少非必要的气流窜动；侧边设置的多节点联动调节机构搭配外置操作手柄，转动手柄即可带动所有叶片同步偏转，调节过程顺滑无卡滞，叶片角度可在0到90度区间内任意位置锁定，满足从完全闭合到全开状态的不同通风需求，操作无需额外辅助工具，现场运维人员可直接手动完成调节。在设计思路上，这款格栅优先考虑了工况适配性与安装维护的便捷性：整体采用框架式承载结构，外框做了等厚翻边设计，安装时可直接贴合墙面或设备舱的安装面，通过侧边预留的固定孔位完成锁紧固定，不需要额外制作适配转接件；叶片之间的联动连杆采用隐藏式布置，安装后所有传动部件都处于框架内侧，不会突出外框安装面，既避免了外部杂物卡滞传动结构，也让整体外观更整洁规整；后置的防护网采用快拆式固定结构，日常清理积尘、杂物时不需要拆卸整个格栅，仅需拆下防护网即可完成清洁，大幅降低后期运维的工作量。从安装边界来看，该格栅整体为矩形规整结构，外框边缘无突出的异形结构，安装时仅需在安装面预留对应尺寸的矩形开孔，开孔尺寸略小于格栅外框的外轮廓尺寸即可保证安装后的密封效果；侧边的操作手柄突出框架侧面的距离较短，安装时不需要在侧边预留过大的操作空间，即使是狭窄的设备舱侧壁也能顺利完成安装与调节操作；整体结构的受力点全部集中在外框的固定点位，叶片与传动机构的自重不会传递到安装面的密封部位，长期使用也不会出现密封胶条受压变形漏风的问题。在实际使用过程中，这款格栅可以根据不同季节的环境温度、设备运行的散热需求灵活调整叶片角度：比如设备高负荷运行需要大通风量时，可将叶片调整至全开状态，最大化通流面积降低风阻，提升散热通风效率；冬季需要保温或者外界出现扬尘、降雨天气时，可将叶片调整至小角度或者完全闭合状态，减少冷量、雨水、粉尘进入室内或设备舱内部，兼顾通风需求与防护保温的作用。
