适配80x80x5mm门梁的滑动门承载小车结构

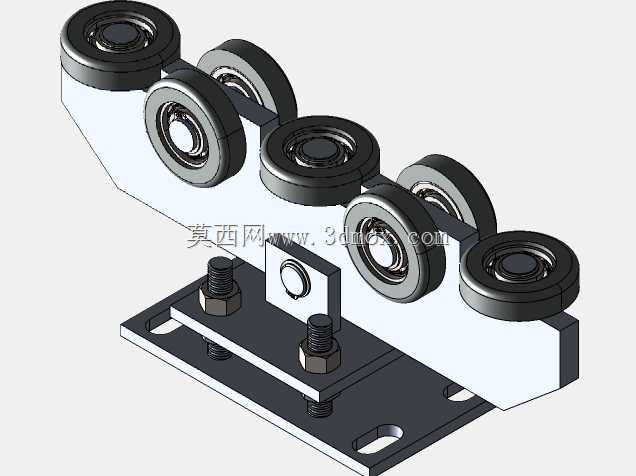

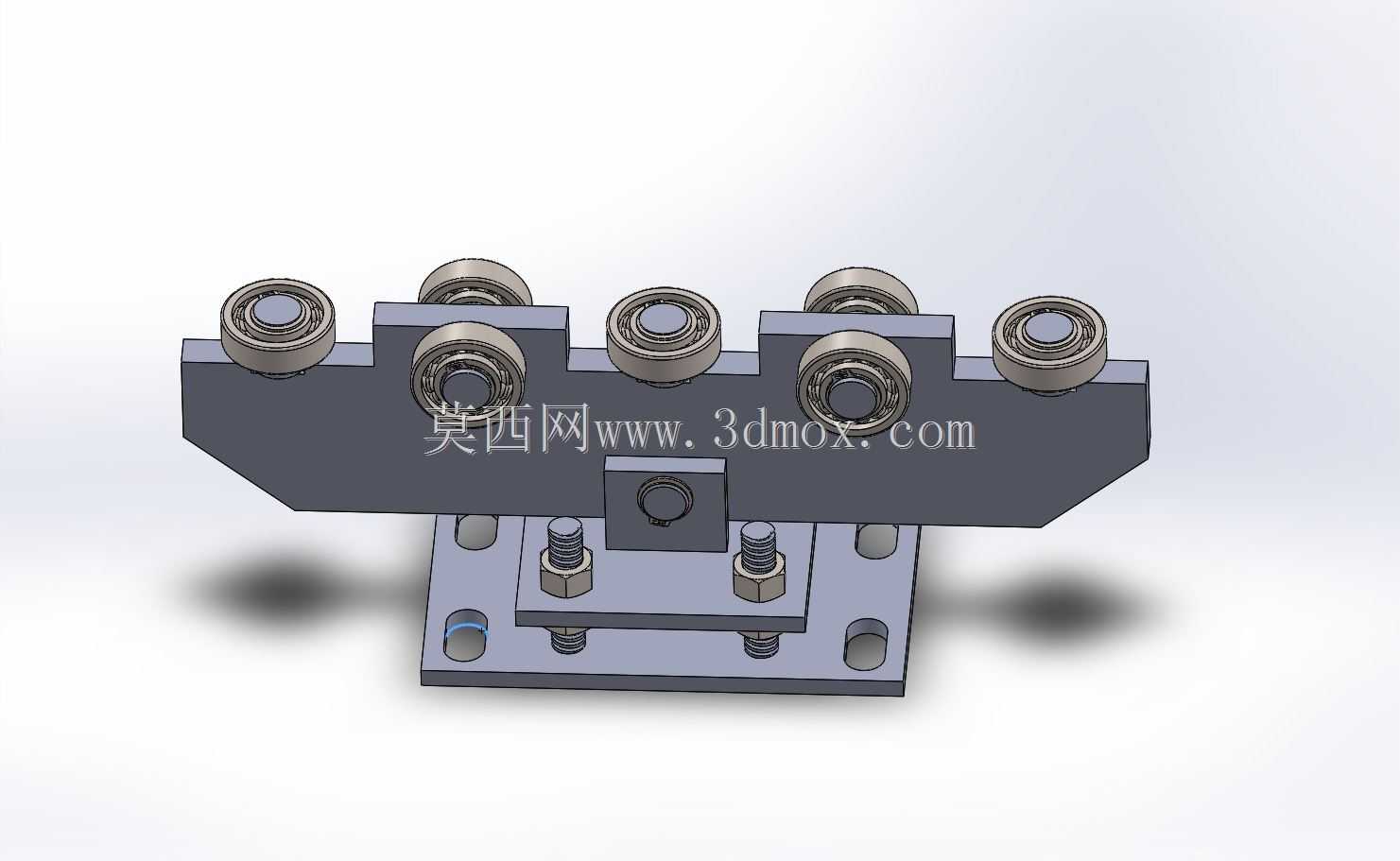

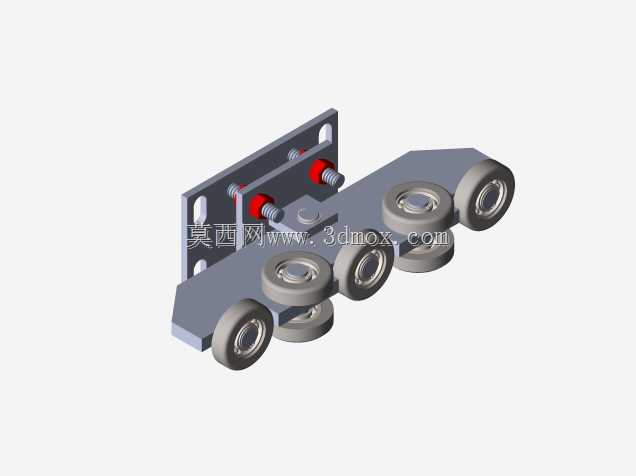

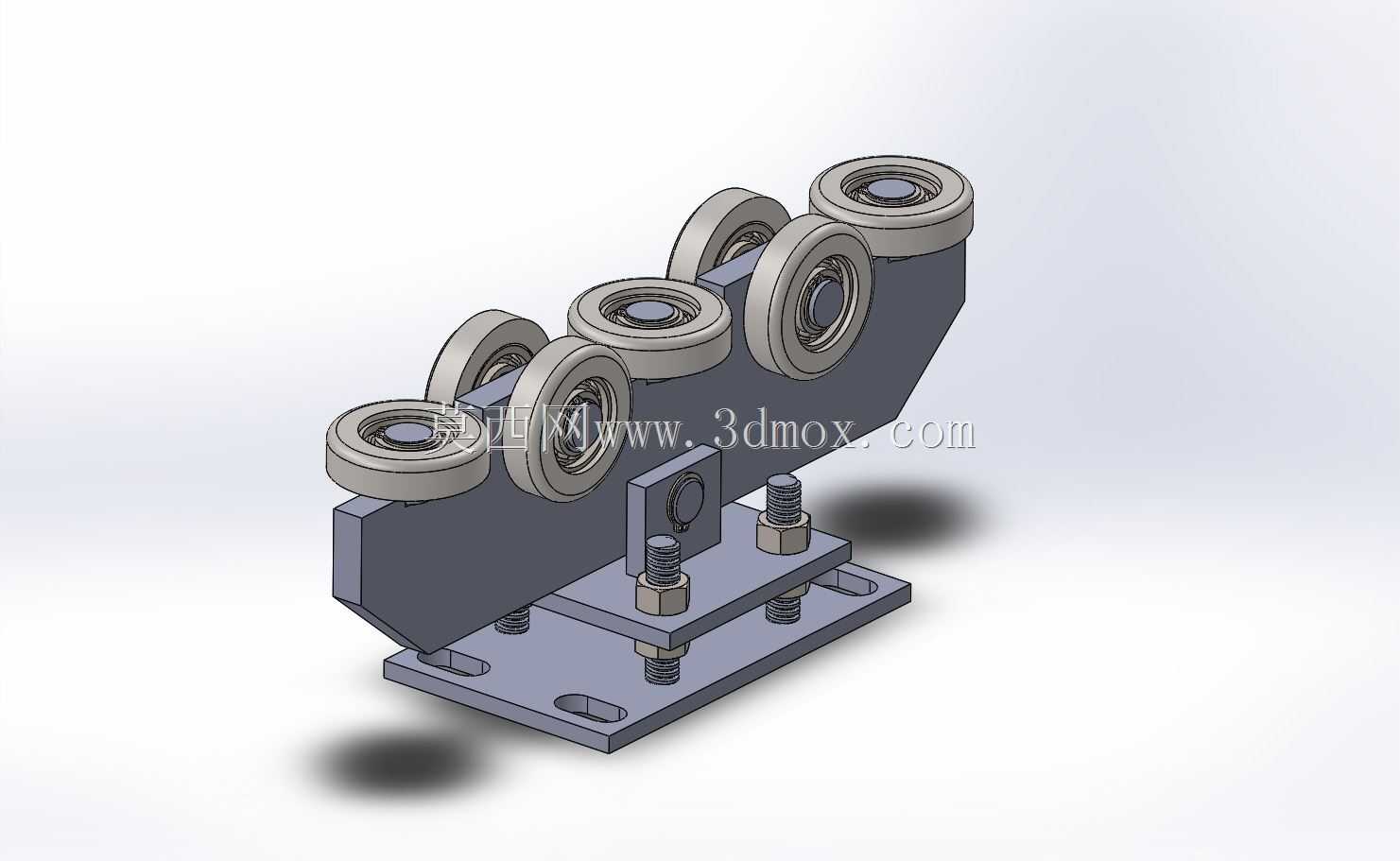

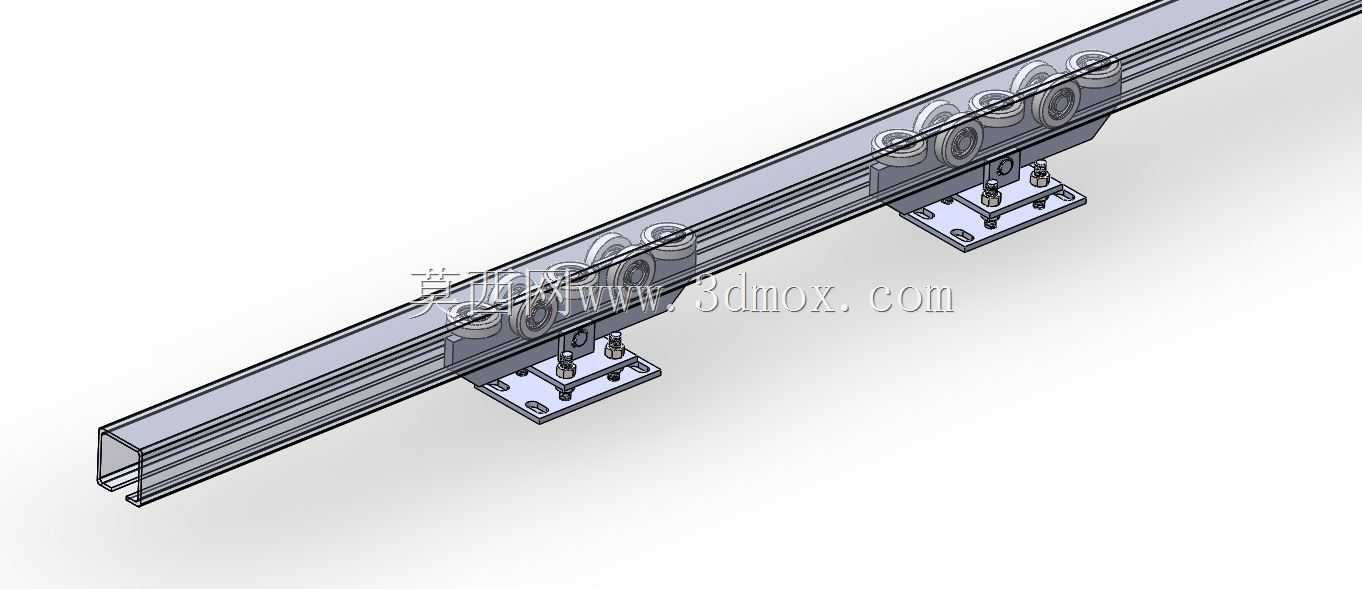

这款滑动门小车是重型平移滑动门系统的核心承载走行部件，主要应用于工业厂房平移大门、大型仓储隔断门、重型设备防护移门、商用空间重型推拉隔断等场景，专门适配截面规格为80x80x5mm的标准门梁轨道，承担门扇整体重量承载、沿轨道平顺滑移的核心功能，是大尺寸、大重量平移门能够顺畅开关的关键配套构件。从功能特性来看，该小车采用多组滚轮对称排布的结构设计，一共配置六组带深沟球轴承的钢制滚轮，滚轮沿门梁的三个贴合面分布，既能够承担门扇竖直方向的重力载荷，也可以抵消门扇推拉过程中产生的水平侧向力，避免走行过程中出现卡滞、脱轨、偏磨的问题，滚轮内置的密封轴承可以有效阻隔灰尘、碎屑进入轴承滚道，在厂房多尘、户外有少量浮尘的场景下也能长期保持顺滑的走行状态，不需要频繁加注润滑脂维护。在安装调节结构上，小车下部设置了带腰型安装孔的固定底座，底座与上部滚轮支架之间通过四颗调节螺栓连接，安装时可以通过旋转调节螺栓调整滚轮支架与底座的相对高度，以此适配安装过程中出现的门梁与门扇的间距误差，同时可以调整各组滚轮与门梁表面的贴合预紧力，既保证滚轮与轨道贴合无间隙，避免走行时出现晃动异响，也不会因为预紧力过大导致滚轮转动阻力升高、推拉费力。设计过程中充分考虑了重载场景的受力需求，滚轮支架采用一体化弯折成型的钢板结构，避免了多零件拼接带来的应力集中问题，所有螺栓连接位置都配置了防松垫圈，长期承受门扇交变载荷也不会出现连接松动的问题，底座的安装孔采用长圆孔设计，允许安装时在水平方向微调固定位置，降低了现场安装的对位精度要求，普通安装工人不需要专用工装就可以完成调试安装。从安装边界来看，该小车整体结构紧凑，滚轮组的排布宽度完全匹配80x80x5mm门梁的截面尺寸，安装后不会超出轨道侧面的轮廓范围，不会与门体侧边的密封胶条、侧边限位结构产生干涉，下部底座的安装孔位间距适配主流重型滑动门的顶部连接挂板尺寸，不需要额外加工转接件就可以直接与门扇顶部的挂装结构连接，单组小车的额定承载能力可以满足单扇重量数百公斤的重型移门使用需求，大宽度门扇可以通过在门顶均匀布置多组该款小车的方式，分摊门扇重量，保证整扇门推拉时受力均匀、走行平顺，不会出现门扇下垂、推拉卡顿的问题。
