民用建筑坡屋面木桁架挂瓦结构

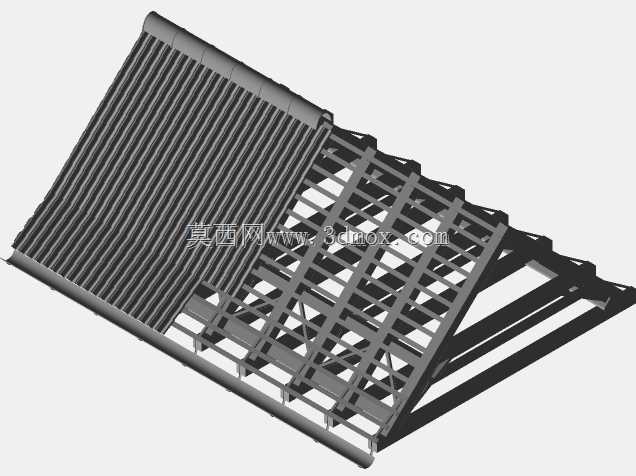

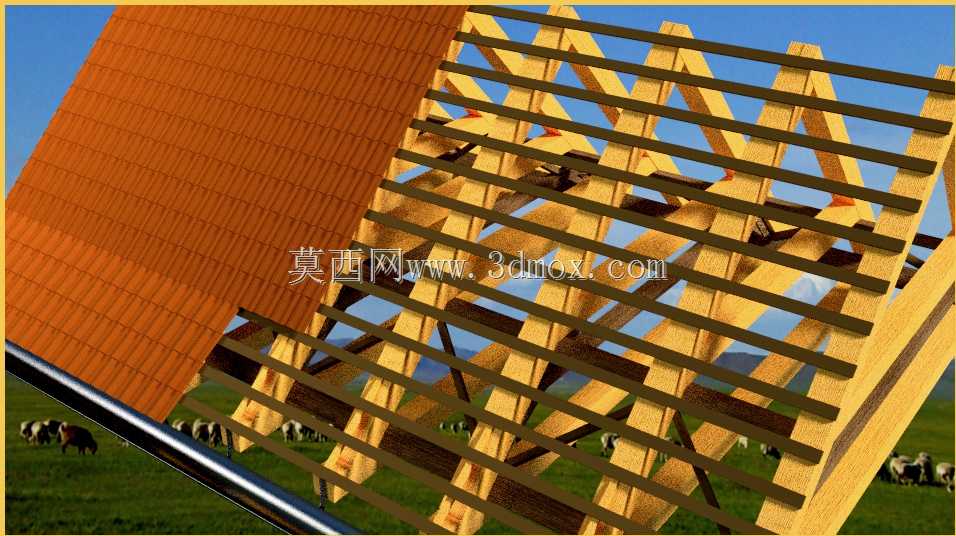

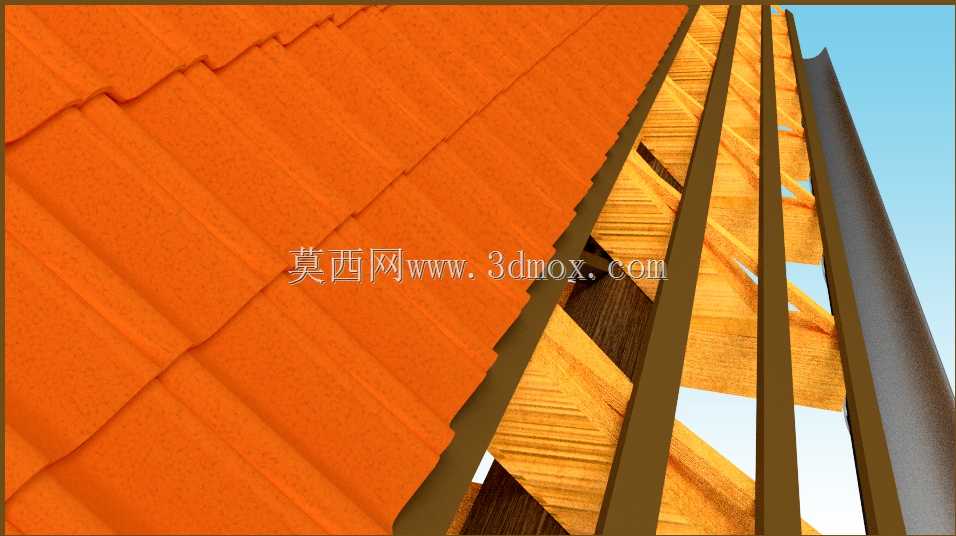

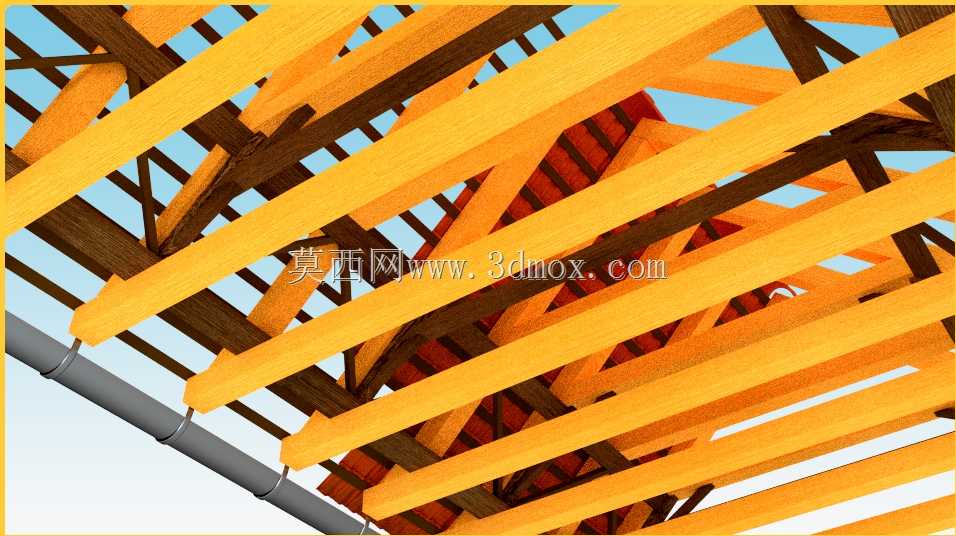

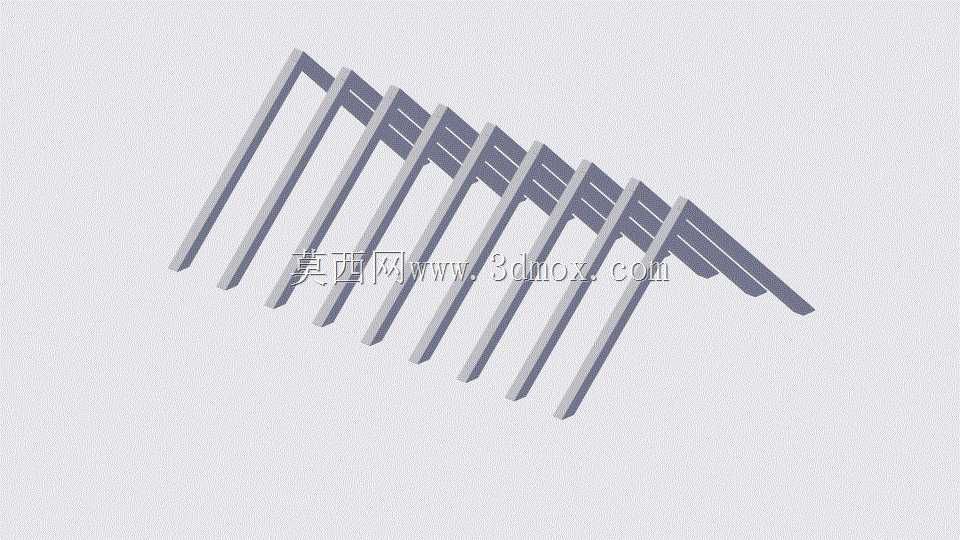

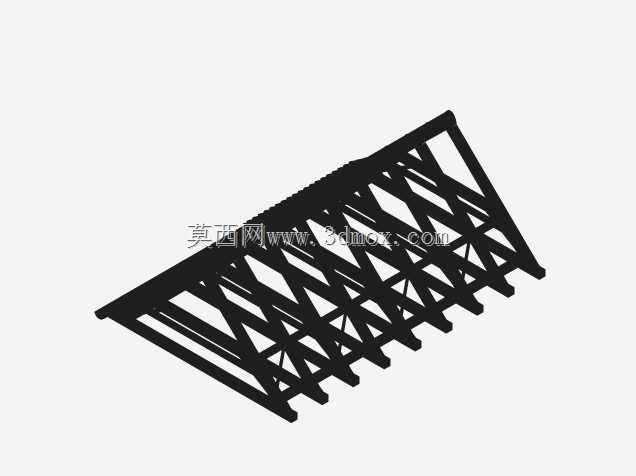

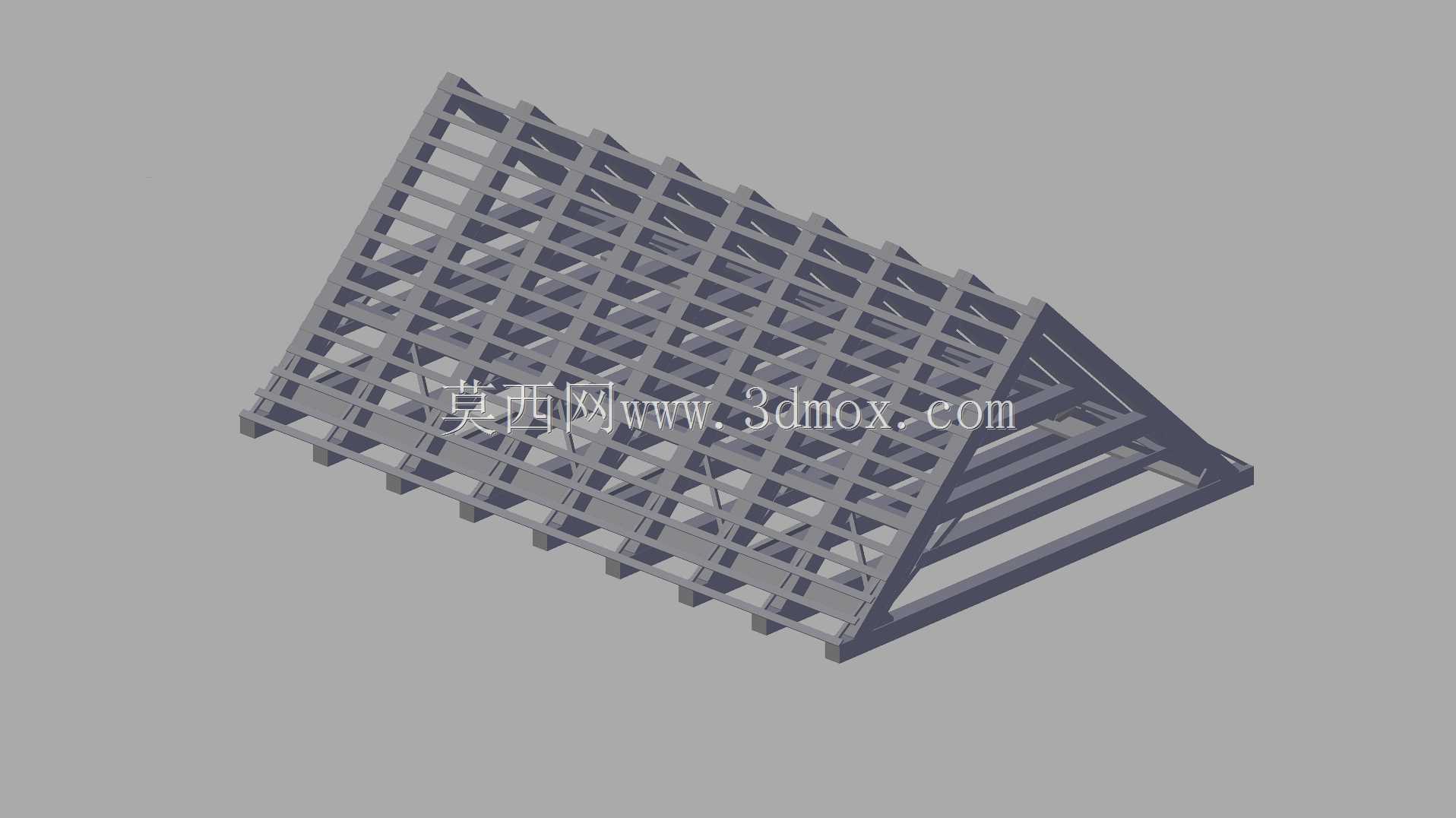

该结构为民用低层建筑常用的双坡屋面承重挂瓦体系，主要应用于乡村自建房、小型独栋民居、轻型景观配套建筑的屋面施工环节，承担屋面荷载传递、防水层防护、外饰面层固定的核心作用，是坡屋面施工中衔接主体承重结构与屋面饰面层的关键构造部分。从实际用途来看，这套结构首先通过三角形木桁架将屋面的恒载与活载均匀传递至下部墙体或圈梁，避免屋面荷载集中造成结构变形，其次通过排布规整的挂瓦条为陶土瓦提供稳定的安装固定点位，同时在桁架与挂瓦条之间预留的空隙可作为屋面通风层，有效降低夏季屋面热量向室内传导，也能避免防水层长期处于闷湿环境出现老化脱层问题。从功能特性来看，整体采用三角形稳定构型，木桁架的腹杆经过受力优化排布，在减少木材用量的前提下保证整体抗风、抗雪载能力，挂瓦条采用等间距平行排布，适配常规尺寸陶土瓦的搭接要求，瓦面铺设后形成连续的防水坡面，可快速引导雨水顺坡排出，避免屋面积水渗漏。设计思路上优先遵循传统木构建筑的受力逻辑，以三角形桁架作为核心承重单元，每一组桁架的杆件角度、截面尺寸都匹配常规3-6米跨度的民房屋面需求，挂瓦条的间距严格对应陶瓦的有效搭接长度，既保证瓦片安装后不会出现滑移脱落，也避免间距过大造成瓦面受力断裂。安装边界方面，桁架底部需与下部圈梁的预埋固定件可靠连接，单组桁架的安装间距控制在常规民用建筑的合理区间内，挂瓦条安装时需保证整体平面度偏差在施工允许范围内，瓦面铺设时上下瓦片的搭接长度满足防水要求，整体结构完成后屋面坡度适配不同地区的降雨量需求，多雨区域可适当加大坡度提升排水效率，少雨区域可适当放缓坡度降低施工难度。这套结构的外形还原了真实屋面施工的构造层次，清晰展示了从承重桁架到挂瓦条再到饰面层的装配逻辑，可用于建筑施工交底、屋面构造教学、轻型建筑方案展示等场景，帮助施工人员或设计人员直观理解坡屋面的内部构造组成，避免施工过程中出现构件排布错误、固定点位缺失等问题，有效提升屋面施工的准确性与结构可靠性。
