家用手提便携电子设备外观结构设计

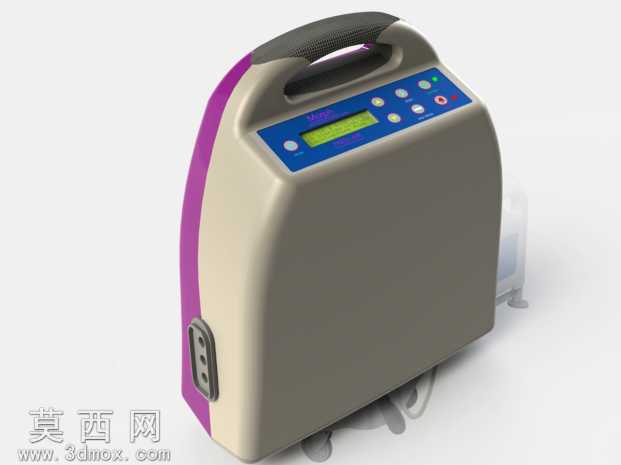

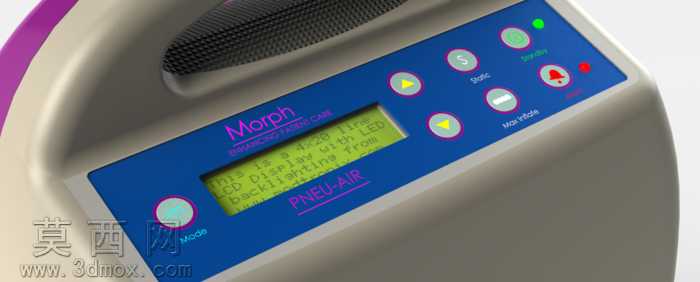

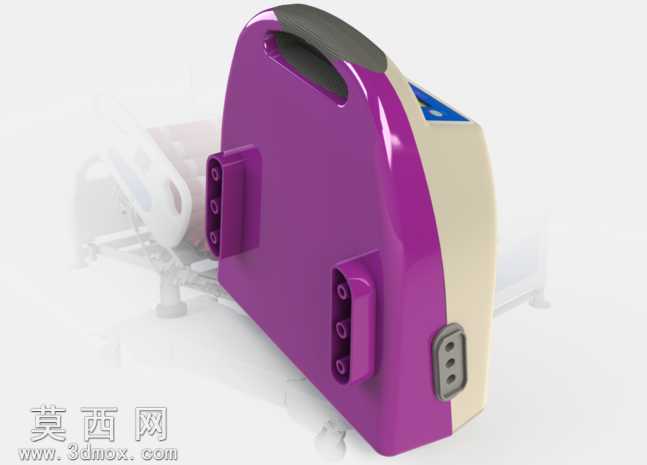

本作品为面向家用场景的手提便携式消费电子设备三维模型，整体建模围绕注塑成型工艺要求展开，还原了设备80%的注塑成型设计草案特征，未做过度精细化的内部零件细节刻画，重点聚焦外观结构与人机交互层面的设计表达。建模过程中首先基于便携使用的核心需求确定整体轮廓，采用圆润弧面包角的主体造型，避免尖锐棱角带来的磕碰风险，顶部一体化集成符合人体工学的内凹式提手，提手表面做防滑纹理建模处理，匹配单手提携的受力角度，降低长时间持握的疲劳感。主体外壳采用分件建模思路，区分主壳体、侧边装饰条、操作面板三个核心外观部件，主壳体选用哑光质感的浅灰基础材质，侧边搭配紫色彩饰条做视觉区分，操作面板区域采用深蓝色亮面材质，通过材质差异强化功能区域的视觉辨识度。操作面板区域的建模严格遵循人机交互逻辑，依次排布液晶显示屏、功能按键、状态指示灯与接口区域，按键做凸起弧面处理，不同功能按键通过色彩做区分，紧急功能按键采用红色标识，符合通用电子设备的操作认知习惯；设备侧面预留电源与外接接口的安装位，接口周边做加强筋结构建模，提升接口区域的结构强度，适配日常插拔使用的受力需求。底部建模预留防滑脚垫的安装位置，保障设备放置在桌面时的稳定性。整体建模充分考虑注塑生产的工艺要求，所有外壳转角处均做均匀圆角处理，避免注塑过程中出现应力集中问题，壳体壁厚保持均匀一致，预留合理的脱模斜度，匹配注塑模具的开模逻辑，装饰条与主壳体的连接位置做卡扣结构的预留设计，无需额外螺丝即可实现装配，降低生产组装的成本。渲染阶段采用柔和的室内漫反射光照环境，还原设备在日常家居场景下的真实质感，哑光壳体呈现细腻的磨砂颗粒反光效果，亮面面板呈现清晰的环境反射，显示屏区域做半透明玻璃质感处理，模拟真实屏幕的显示效果，提手的防滑纹理通过凹凸贴图实现细节表达，整体渲染效果直观呈现设备的外观特征与使用场景，为后续的结构细化、模具开模与产品落地提供直观的三维参考依据。
