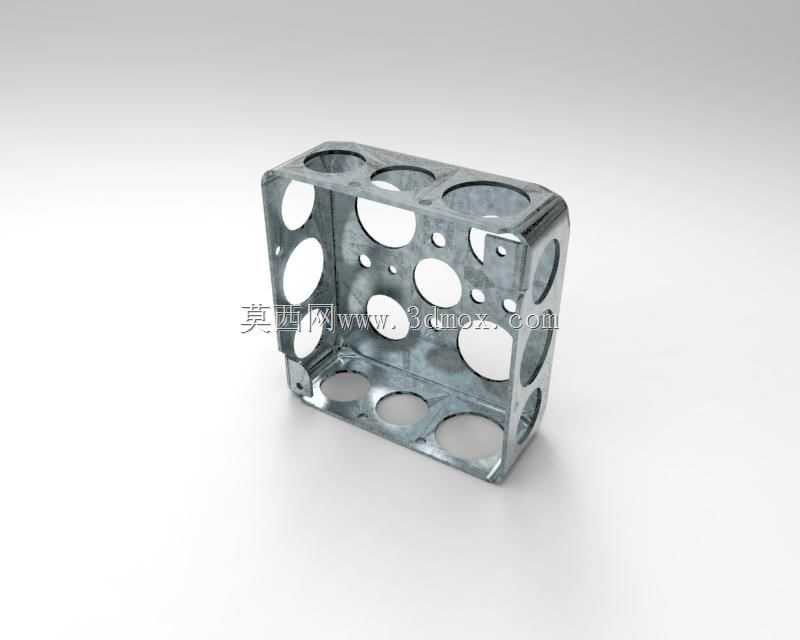

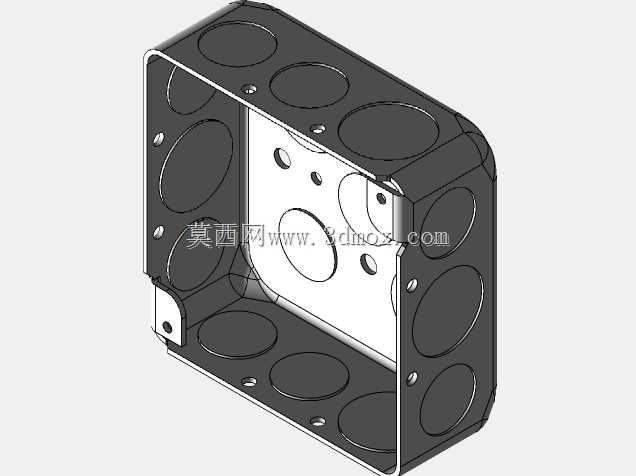

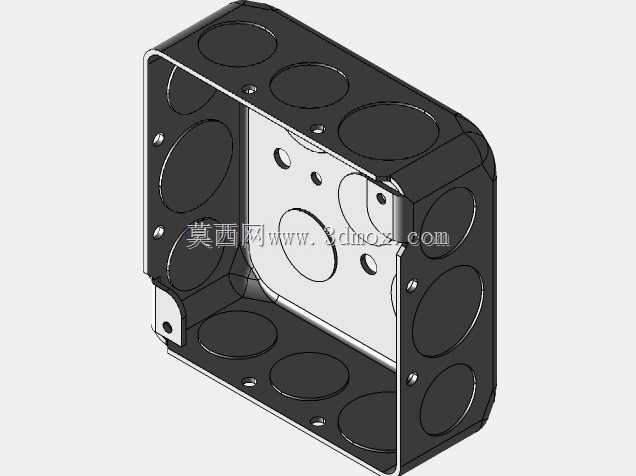

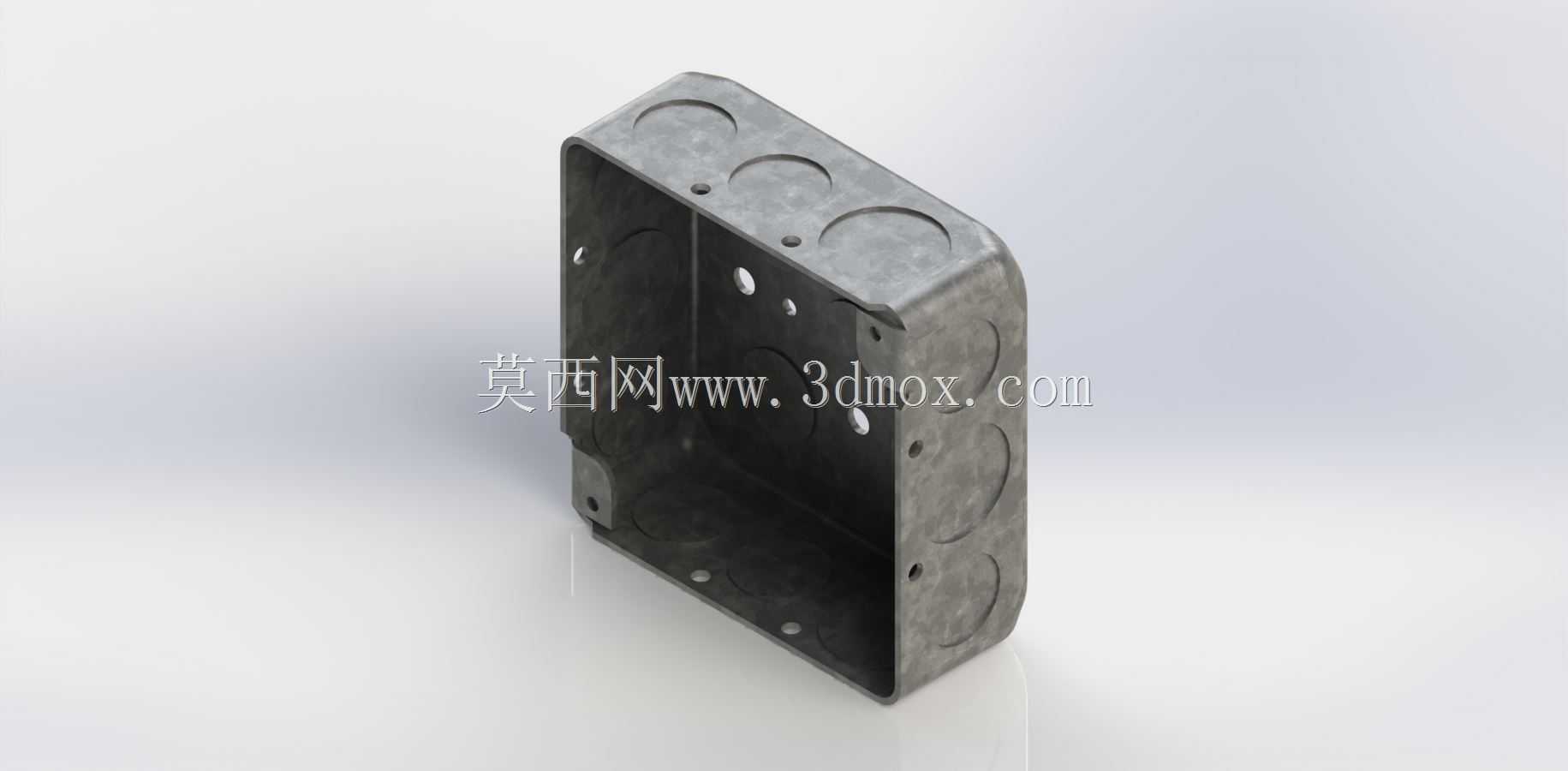

标准4英寸方形镀锌电气接线箱结构设计

这款镀锌电气箱体是民用及工业低压布线场景中常用的暗装接线承载部件，主要应用于建筑室内墙面布线、低压电气线路分接、终端电气元件固定安装等场景，作为线路转接、接头防护的核心承载结构，能够为内部的导线接头、小型接线端子提供可靠的物理防护与绝缘隔离空间，避免线路接头裸露引发的触电、短路风险，同时抵御施工及使用过程中的外力挤压、潮气侵蚀对线路连接部位的破坏。

从实际用途来看，该箱体可适配常规86型面板类电气元件的安装需求，既可以作为照明线路、插座回路的暗装预埋底盒使用，也可用于小型弱电线路的分线防护，在砖混墙体、轻质隔墙、装配式墙面的布线施工中都能适配，是低压配电布线系统中用量极大的基础防护配件。产品整体采用镀锌钢板冲压弯折成型，板材经过镀锌钝化处理，表面形成致密的锌质保护层，在常规室内干燥环境下具备优秀的防锈抗腐蚀能力，能够匹配建筑数十年的使用周期，避免箱体锈蚀塌陷导致的面板安装失效问题。

在功能特性设计上，箱体四周侧壁预压了多组不同规格的 Knockout 敲落孔，孔位覆盖常规穿线管的通用外径尺寸，施工时可根据实际穿线方向敲落对应位置的孔片，无需现场钻孔切割，大幅提升布线施工效率；箱体内部预留了统一规格的安装螺孔点位，可直接固定接线端子、接地片等配件，同时边缘做了内卷边处理，避免施工过程中锋利的板材边缘划伤施工人员手部，也能防止穿线时割破导线绝缘层引发漏电隐患。箱体底部与侧壁的转角位置做了加强冲压筋设计，在不增加板材厚度的前提下大幅提升箱体的结构抗变形能力，避免墙体预埋浇筑或抹灰过程中受挤压出现变形，保证后续面板安装的贴合度。

设计思路上完全遵循暗装接线箱的施工适配逻辑，整体外形为标准正方形结构，外部尺寸严格匹配4英寸方形接线箱的通用安装规范，安装边界完全适配常规墙面开槽的通用尺寸，无需额外扩大开槽范围；箱体深度适配常规墙体抹灰层的厚度要求，预埋后箱体边缘可与墙面完成面齐平，保证后续安装的开关、插座面板能够完全贴合墙面，不会出现凸起、缝隙过大的问题。箱体的安装固定孔位采用对称式布局，既可以通过侧边的固定耳与墙体钢筋绑扎固定，也可通过膨胀螺丝直接在轻质墙面上固定，适配不同墙体结构的安装需求，所有孔位的位置公差控制在极小范围内，保证通用面板安装时无需额外扩孔调整，降低现场施工的调整工作量。
