带显示屏的印刷电路板装配结构设计

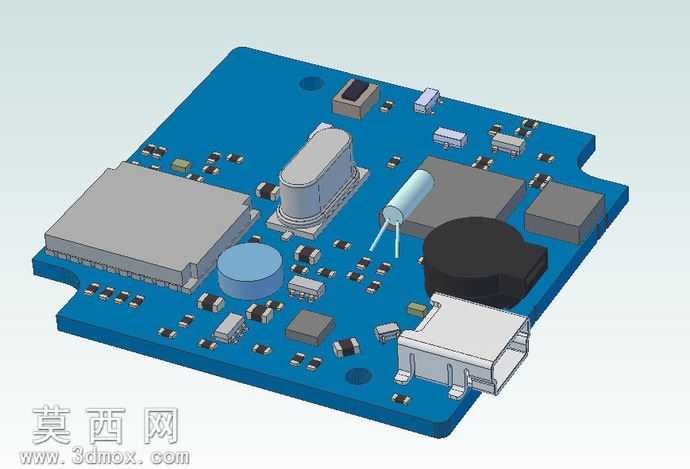

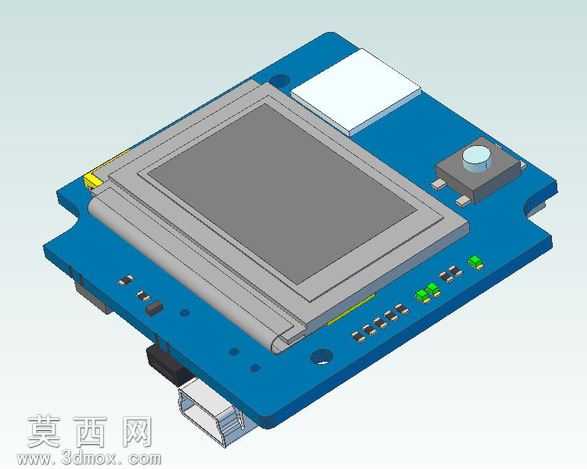

本作品为面向测试与盘柜机械集成场景设计的印刷电路板装配三维模型，建模过程中严格遵循电子装配的实际工艺逻辑，完整还原了板载元件的布局与装配关系。建模阶段首先依据常规工控类电路板的尺寸规范搭建蓝色PCB基板的基础实体，精准预留了各类元件的焊盘定位孔、板边安装固定孔以及侧边接口的避让空间，基板边缘做了符合生产工艺的圆角处理，避免应力集中导致的板件开裂问题。板上核心显示模块采用分层建模思路，依次构建了LCD显示屏的金属屏蔽边框、灰色显示面板、底部连接排针结构，还原了显示屏通过排针与PCB板实现电气连接的装配逻辑，屏蔽罩与板件的贴合间隙控制在合理公差范围内，符合实际SMT贴片装配的精度要求。板载辅助元件的建模兼顾细节还原与模型轻量化需求：板角的白色方形元件做了倒角处理还原封装外观，侧边的轻触按键还原了按键帽与底座的分层结构，板边排布的绿色贴片LED、黑色贴片电阻电容均按照标准封装尺寸建模，排布间距符合电气安全间隙要求，避免出现元件干涉的设计问题。侧边的USB接口采用分体式建模，还原了金属屏蔽壳、内部塑胶基座、接触弹片的结构层次，接口伸出板边的尺寸符合通用外接设备的插拔空间要求。渲染阶段为不同元件匹配了对应材质：PCB基板采用哑光阻焊蓝材质，金属屏蔽罩采用半哑光拉丝金属材质，显示面板采用低反光的哑光灰塑胶材质，贴片元件根据类型匹配黑色、绿色的哑光塑胶材质，接口金属壳采用亮面镀锌金属材质，整体渲染效果贴近真实电路板的视觉质感。设计过程中重点考量了板件与盘柜的集成适配性，所有外接接口均布置在板边同一侧，方便盘柜面板开孔对位，板上元件高度做了统一管控，避免超高元件影响盘柜内部的装配空间，整体布局兼顾电气性能与机械装配的双重需求，可用于盘柜集成阶段的装配干涉校验、布局演示以及相关教学场景使用。
