商用外置式百叶帘调节机构结构设计

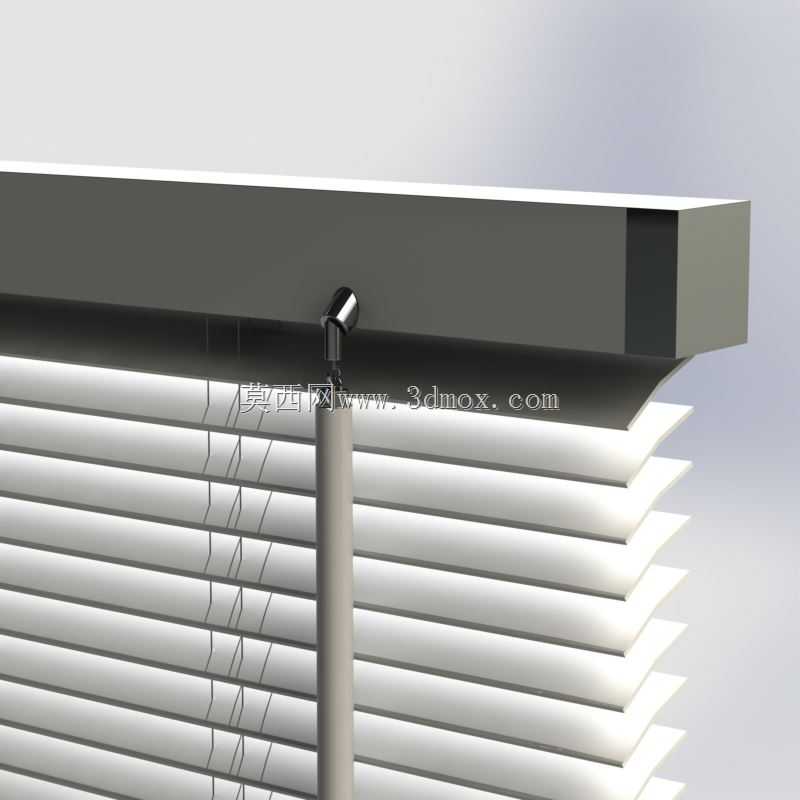

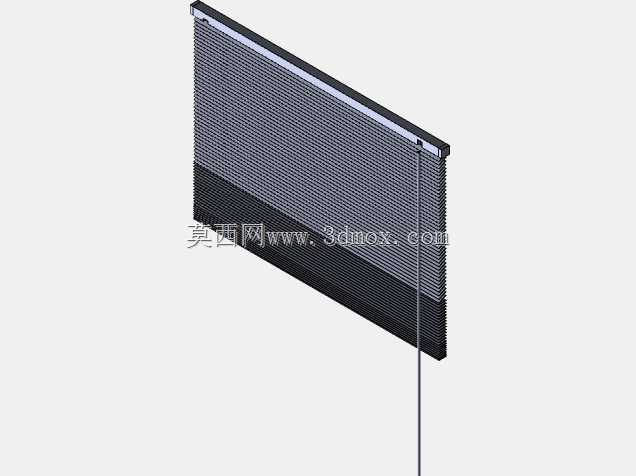

该结构为商用空间外置百叶帘的核心调节承载结构，主要适配商铺橱窗、办公区域临窗立面、临街门店落地玻璃等场景的遮阳遮光需求，可在不改动窗体原有结构的前提下完成加装，替代传统内置窗帘易积灰、清洁难度大、遮挡窗体开合动线的痛点，尤其适合大面宽落地玻璃的沿街商铺、开放式办公区临窗工位区域使用，既可以通过叶片角度调整控制入射自然光的角度与强度，避免正午强光直射产生的屏幕眩光、商品暴晒褪色问题，也可以在闭店时完全闭合实现基础的视线遮挡，兼顾日间采光调节与夜间隐私防护的双重需求。整套结构分为顶部承载梁、侧置调节杆、横向叶片组三个核心部分，顶部承载梁采用中空薄壁矩形截面设计，内部预留叶片翻转传动机构、升降牵引组件的安装空间，梁体上沿预设与窗体顶部结构连接的固定点位，安装时可根据窗体实际宽度裁切适配，无需定制特殊长度型材，梁体下沿设置连续的叶片挂接卡槽，每片叶片的挂接端可在卡槽内随传动机构同步转动，保证所有叶片翻转角度完全一致，不会出现局部漏光、角度错位的问题。侧置调节杆采用圆柱型立式布局，从顶部承载梁的侧端传动接口垂直向下延伸至人体站立操作的舒适高度，杆体与传动接口采用快拆式连接结构，安装时可根据现场操作习惯选择左侧或右侧布置，无需改动内部传动结构，杆体表面做防滑哑光处理，转动杆体即可带动内部传动结构调整叶片开合角度，提拉杆体即可实现整组百叶的升降锁定，操作逻辑简单直观，无需额外的操作说明即可快速上手。横向叶片采用等宽弧面薄壁结构，叶片边缘做微卷边处理提升整体刚性，避免大跨度叶片长期使用出现中部下垂变形的问题，叶片之间的叠合间隙经过精准计算，完全闭合时相邻叶片的叠合量可完全遮挡光线穿透，同时叶片表面的漫反射涂层可将入射自然光打散后反射至室内顶棚，避免直射光产生的局部光斑，提升室内采光的均匀度。设计过程中重点控制了整体结构的安装边界，顶部承载梁的竖向高度控制在较小尺寸范围内，安装后不会过多遮挡窗体上部的有效采光面积，侧置调节杆与玻璃立面保持安全间隙，不会影响窗扇的正常开合动作，整套结构的所有外露部件均做圆角钝化处理，避免商用空间人员频繁触碰产生磕碰风险，同时结构整体无复杂的外露线路、易脱落小部件，长期使用的维护成本极低，日常清洁仅需擦拭叶片表面即可，无需拆解结构进行深度清理。
