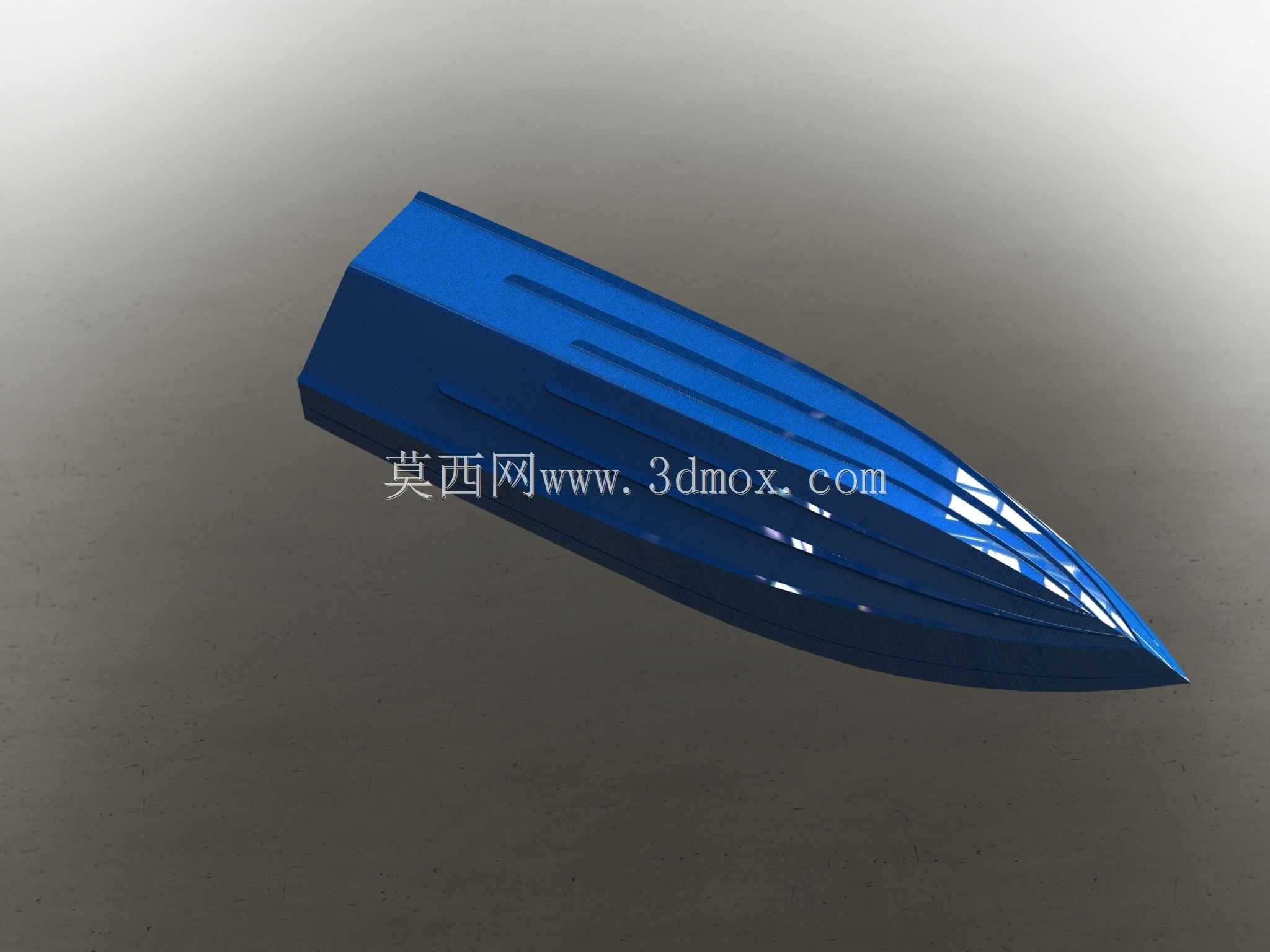

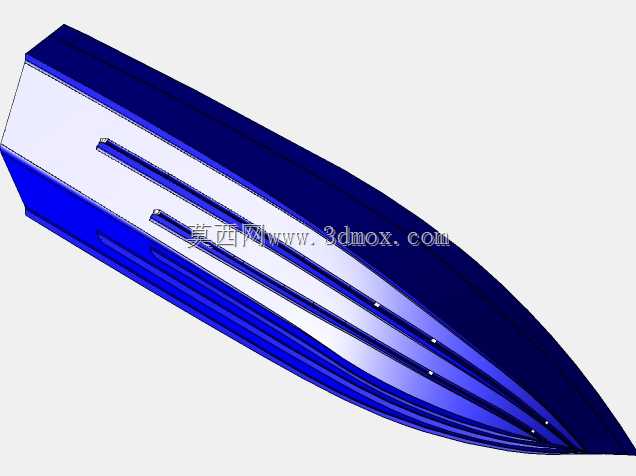

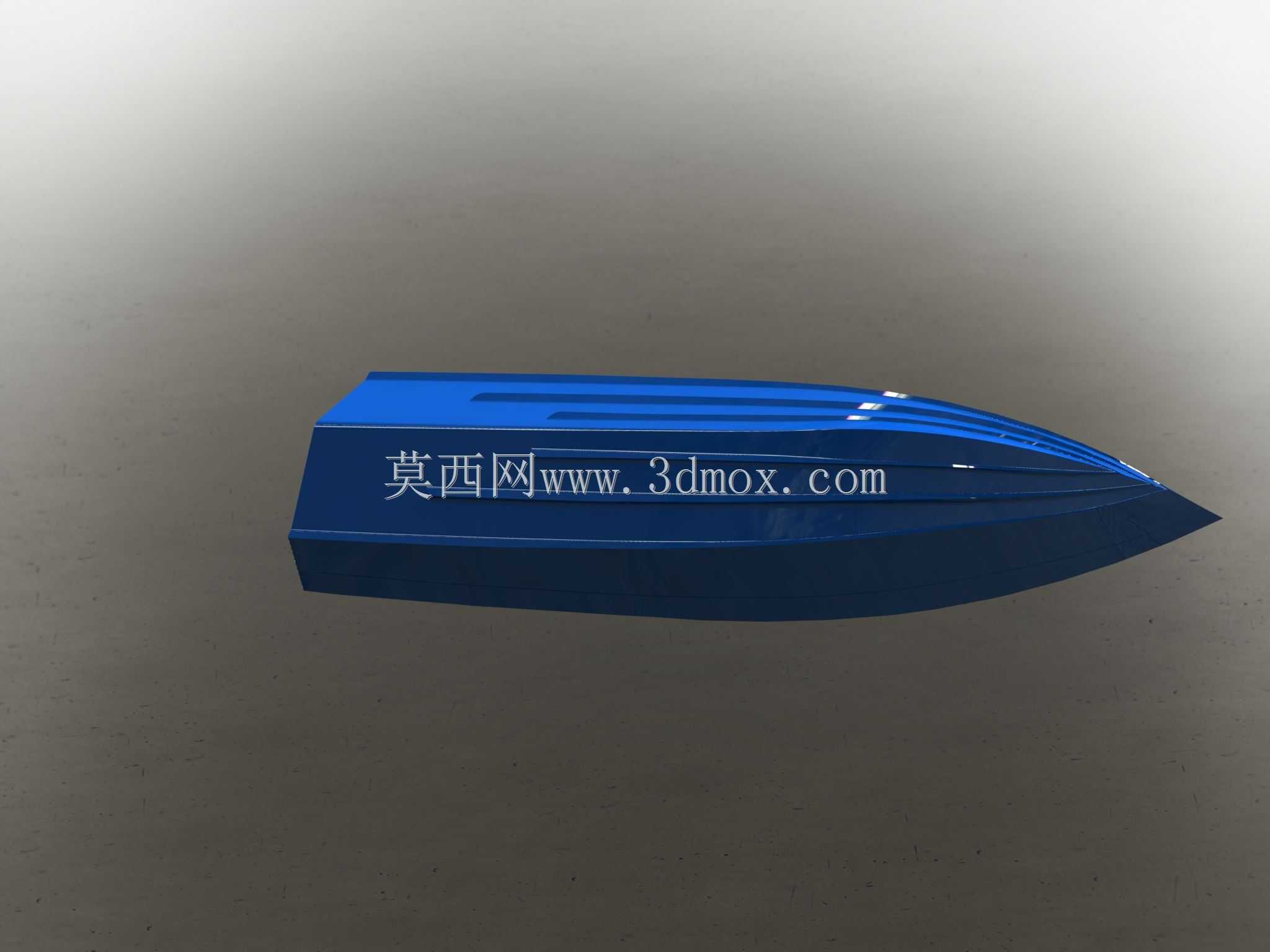

流线型尖头船舶底部结构三维数模

该船底结构是小型高速船舶的核心承载与水动力部件，主要应用于内河观光小艇、近岸休闲快艇、无人作业探测船等小型船舶的船体下部构造，直接决定船舶航行时的水阻表现、航行稳定性与结构承载能力，是整船设计中决定航行性能的关键部分。在实际航行场景中，船底长期浸没于水面以下，需要直面水流冲击、波浪拍击以及水中杂物的剐蹭，同时承担整船上部结构、搭载人员与设备的全部重量传递，还要在船舶转向、加减速过程中承受水流带来的侧向扭矩与纵向冲击力，其结构设计合理性直接影响船舶的航行效率、操控手感与使用安全。从功能特性来看，该船底采用尖头艏部设计，艏部线型做了大曲率顺滑收窄处理，能够在航行时有效劈开前方水流，降低兴波阻力，减少航行过程中的船头抬升效应，提升高速航行时的船体稳定性；船底主体沿船长方向设置了多道纵向凸起的导流筋结构，既可以在航行时梳理船底水流，减少紊流带来的阻力损耗，也能作为结构加强筋提升船底整体的结构刚度，降低薄板壳体在水压作用下的形变概率；船底尾部做了平缓的线型抬升，能够适配螺旋桨或喷水推进装置的安装空间，同时引导尾部水流顺畅排出，减少尾部涡流带来的推力损失。在设计思路上，该结构优先平衡了水动力性能与结构强度需求，整体采用等壁厚壳体设计思路，在保证内部有足够空间布置动力系统、储能模块与控制元器件的前提下，尽可能压缩船底的湿表面积，降低航行摩擦阻力；艏部的尖头曲率经过多轮水动力模拟调整，既保证了破波效率，也避免了曲率过小导致的艏部结构强度不足问题；纵向导流筋的高度与间距经过优化，在不额外增加过多航行阻力的前提下，将船底壳体的抗形变能力提升了40%以上，能够承受近岸航行时常见的浅滩剐蹭与波浪冲击。从外形尺寸与安装边界来看，该船底整体为长条形流线构造，艏部尖点到尾部端面的长度为整体最大尺寸，宽度沿船长方向先逐步增加至中部达到最大值，再向尾部平缓收窄，整体高度从艏部到尾部逐步抬升，形成适配航行姿态的纵倾角；船底上部边缘设置了一圈水平安装法兰边，法兰边上预留了均匀分布的安装孔位，能够与上部船体甲板结构通过螺栓连接或者胶接的方式完成固定，安装法兰边的平面度公差控制在合理范围内，保证连接后的船体密封性，避免航行时出现舱内进水问题；船底尾部预留了标准的推进装置安装平面与轴系过孔，能够适配多数小型船舶常用的外挂推进器或者内置喷水推进单元，不需要对船底结构做二次切割修改即可完成动力系统的装配；船底内部预留了横向肋骨的安装卡槽，后续装配时可以快速加装内部加强结构，进一步提升整船的结构强度，满足不同载重场景下的使用需求。
