M8规格钢丝绳紧固夹头三维结构设计

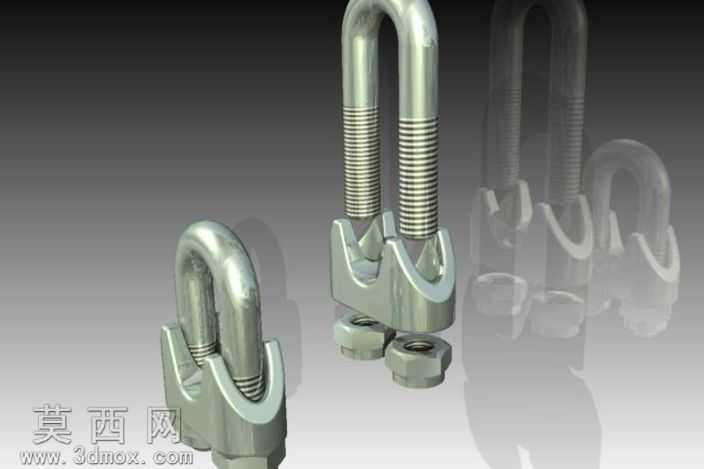

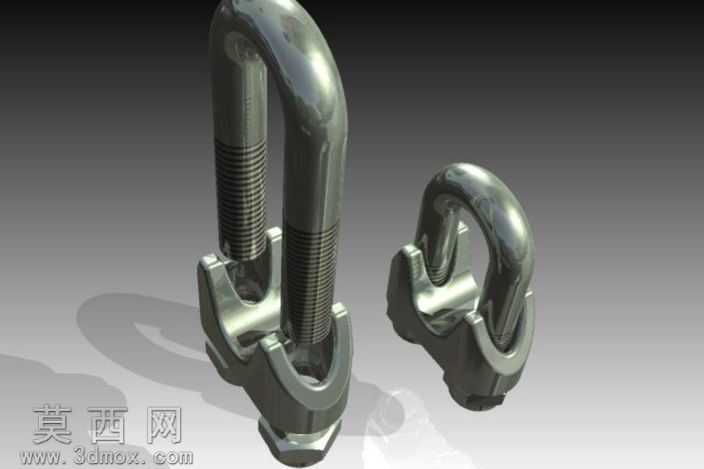

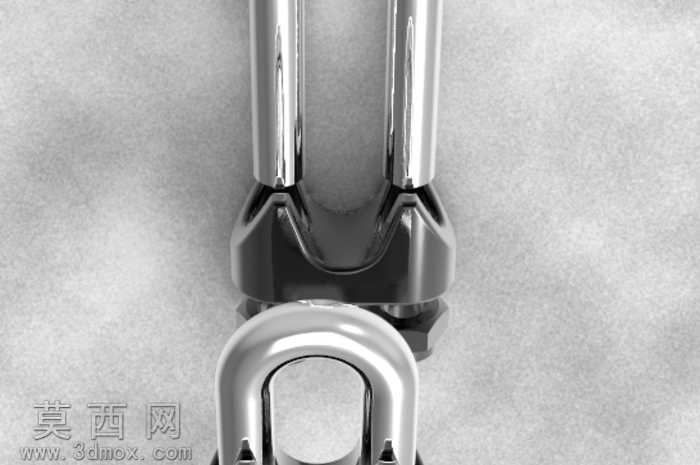

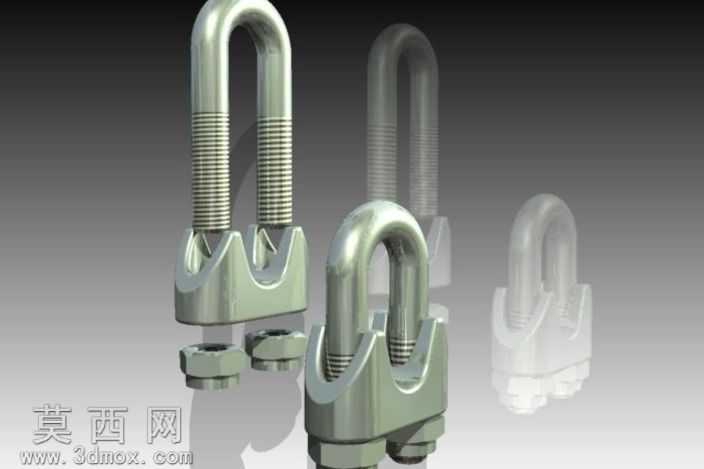

本作品为M8规格钢丝绳紧固绳夹的三维参数化设计成果，建模阶段以实际五金索具的工程尺寸为基准，在三维建模环境中先完成核心结构的草图绘制，精准勾勒U型螺栓的弧形弯折轮廓、夹座的楔形承托曲面以及配套六角螺母的正六边形轮廓，通过拉伸、扫描、螺旋线切除等特征操作完成各零件的实体建模，其中U型螺栓的螺纹部分采用真实螺旋扫描生成，还原螺纹牙型的标准尺寸与螺距参数，保证螺纹结构与螺母的配合精度符合紧固件通用公差要求。装配阶段采用同轴心、面重合等标准配合关系完成组件装配，还原绳夹实际使用时的装配逻辑：U型螺栓跨绕钢丝绳后穿入夹座的对应安装孔，再将六角螺母旋入螺栓端部，通过螺母的旋进带动夹座压紧钢丝绳，实现钢绳的固定锁紧。材质与渲染阶段，为金属零件赋予镀锌钢材的材质属性，调整金属粗糙度、反射率参数模拟五金件表面的哑光镀锌质感，添加柔和的环境光与定向补光，通过多角度渲染展示绳夹的整体外观、螺纹细节、夹座的防滑压合纹路，同时通过半透明、线框等展示方式呈现内部装配关系，清晰展现夹座内侧的弧形凹槽与U型螺栓配合形成的钢丝绳容纳腔结构。设计过程中充分考虑绳夹的实际使用场景，夹座的承托面采用与M8钢丝绳外径匹配的圆弧曲面，保证夹紧时钢绳受力均匀，避免局部应力集中损伤钢绳结构，U型螺栓的弯折半径、螺纹有效长度均参照五金索具的行业标准设定，确保模型可直接用于工程演示、装配教学、产品选型参考等场景，各零件的建模参数可编辑调整，能够快速衍生出不同规格的同系列绳夹模型，满足不同直径钢丝绳的紧固使用需求。
