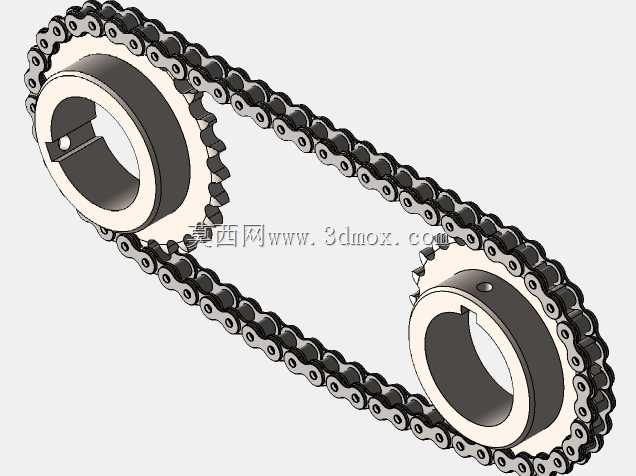

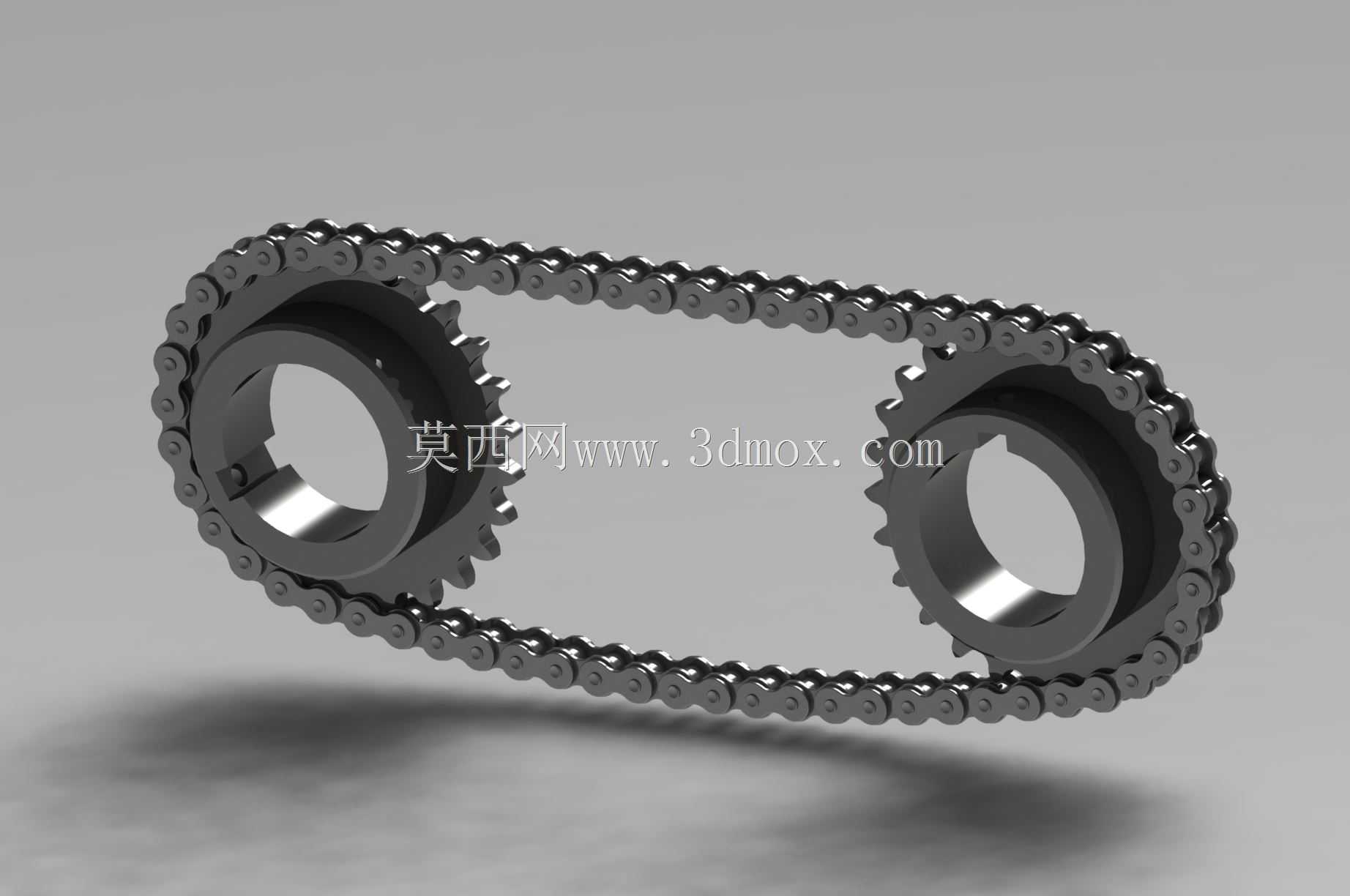

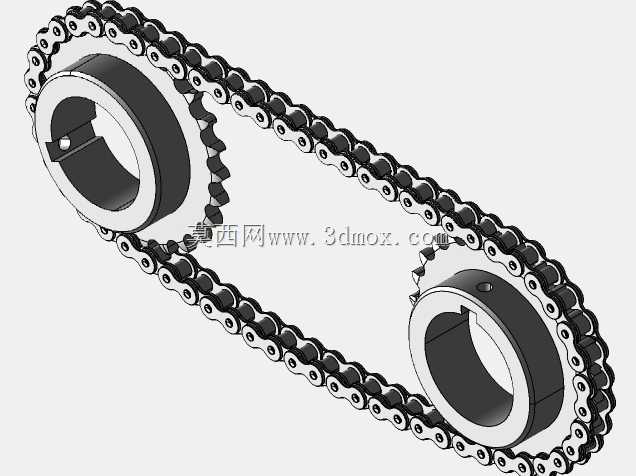

双链轮滚子链条传动结构设计

这套双链轮搭配滚子链条的传动结构，是机械传动领域应用极为广泛的动力传递方案，常见于输送设备、农用机械、轻工生产线、摩托车及小型动力传输场景中，核心作用是在两个间距较大的传动轴之间实现稳定的转速与扭矩传递，相比齿轮传动拥有更灵活的中心距适配能力，相比带传动则具备传动比精准、无弹性滑动、承载能力更强的优势，可在有油污、多粉尘的复杂工况下长期可靠运行。

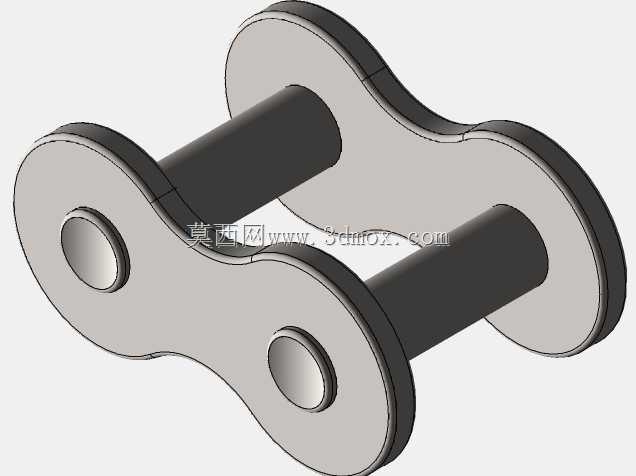

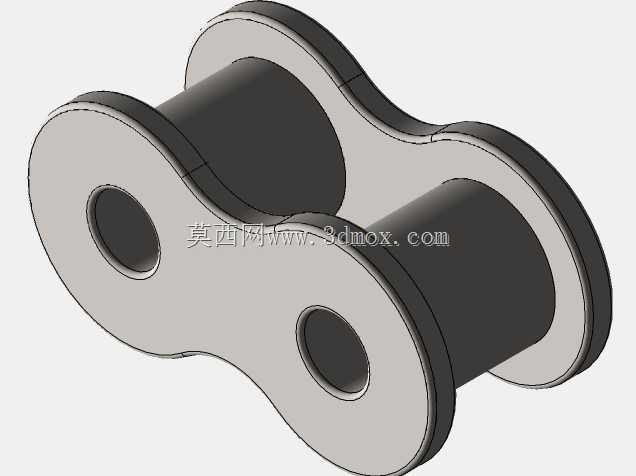

从功能特性来看，该结构采用标准短节距滚子链设计，链节间通过销轴灵活铰接，运转时滚子与链轮轮齿形成滚动摩擦，能大幅降低啮合过程中的磨损与动力损耗；两个链轮分别对应主动轴与从动轴安装，链条与轮齿的多齿啮合特性让整体传动的抗冲击能力更强，不会出现带传动打滑丢转的问题，可保障恒定的传动比输出，适合对转速同步有明确要求的传动场景。

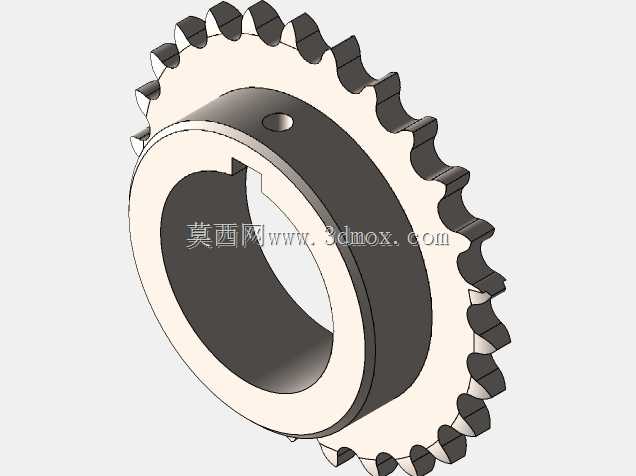

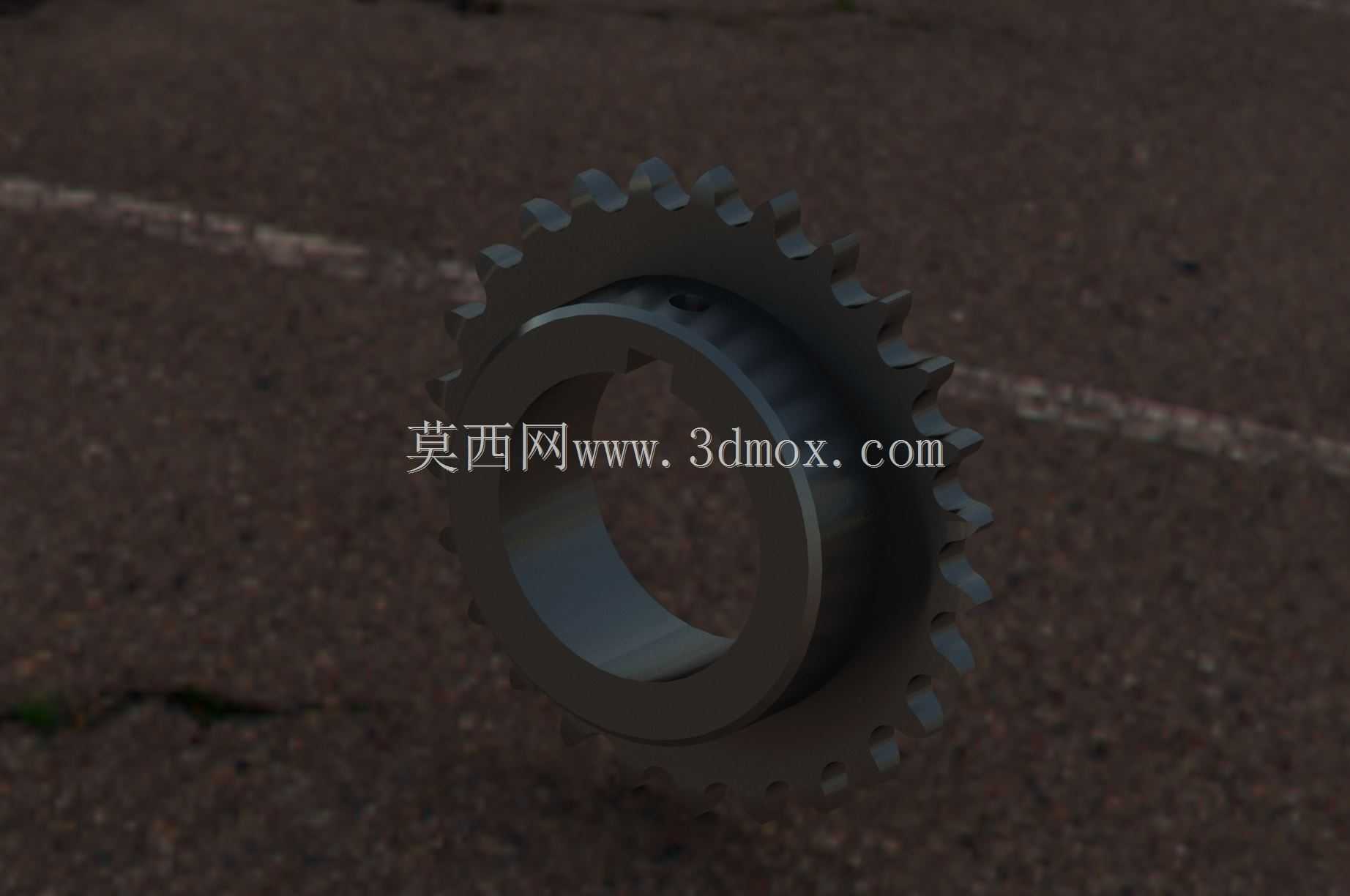

设计过程中首先结合传动功率、输入转速与预期传动比确定链轮的齿数、节距与排数，主动链轮选用适中齿数避免多边形效应带来的运转振动，从动链轮齿数匹配传动比要求，同时控制两轴的中心距在合理区间，既保证链条与链轮有足够的啮合包角，也避免链条过松出现跳齿、过紧加剧磨损的问题；链轮采用辐板式结构，中心设置标准键槽孔用于与传动轴周向固定，轮毂部分预留足够的轴向长度保障与轴的配合稳定性，轮齿齿廓经过修形处理，能让链条啮入啮出的过程更顺畅，减少运转冲击与噪音。

安装边界方面，链轮的轴向定位需要保证两个链轮的端面处于同一平面，避免偏斜导致链条单侧磨损加剧；链条张紧度调整预留了合理余量，安装时可通过调整两轴中心距或加装张紧轮实现合适的垂度，适配不同安装空间的布局需求；整体结构的外形尺寸围绕两轴中心距、链轮外径与链条宽度确定，可根据实际设备的安装空间调整链轮规格与链条长度，灵活适配不同功率等级、不同中心距的动力传输需求，日常维护仅需定期加注润滑脂、检查链节磨损量即可，运维成本低廉，使用寿命长。
