汽车传动用球笼式等速万向节结构设计

球笼式等速万向节是前置前驱车型、四驱车型传动系统中的核心连接部件，主要布置在驱动桥半轴与车轮轮毂之间，承担着在车轮随悬架跳动、转向产生角度变化的工况下，稳定将变速器输出的动力无转速差传递至驱动轮的作用，可有效避免普通十字轴万向节存在的转速波动问题，大幅降低传动过程中的冲击、振动与附加载荷，提升整车行驶的平顺性与动力传递效率，是乘用车主减速器到驱动轮之间动力传递路径上不可或缺的关键零件。

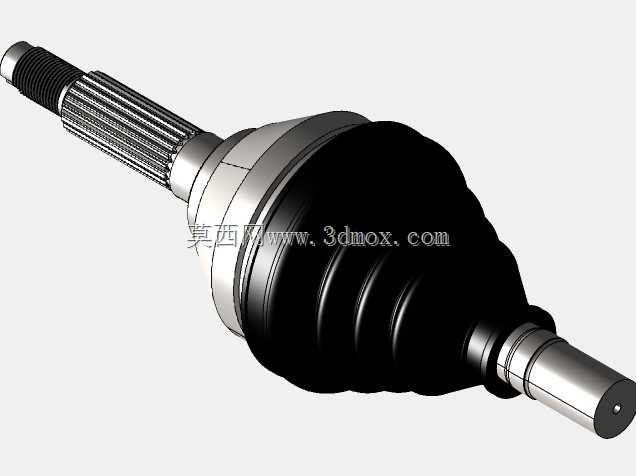

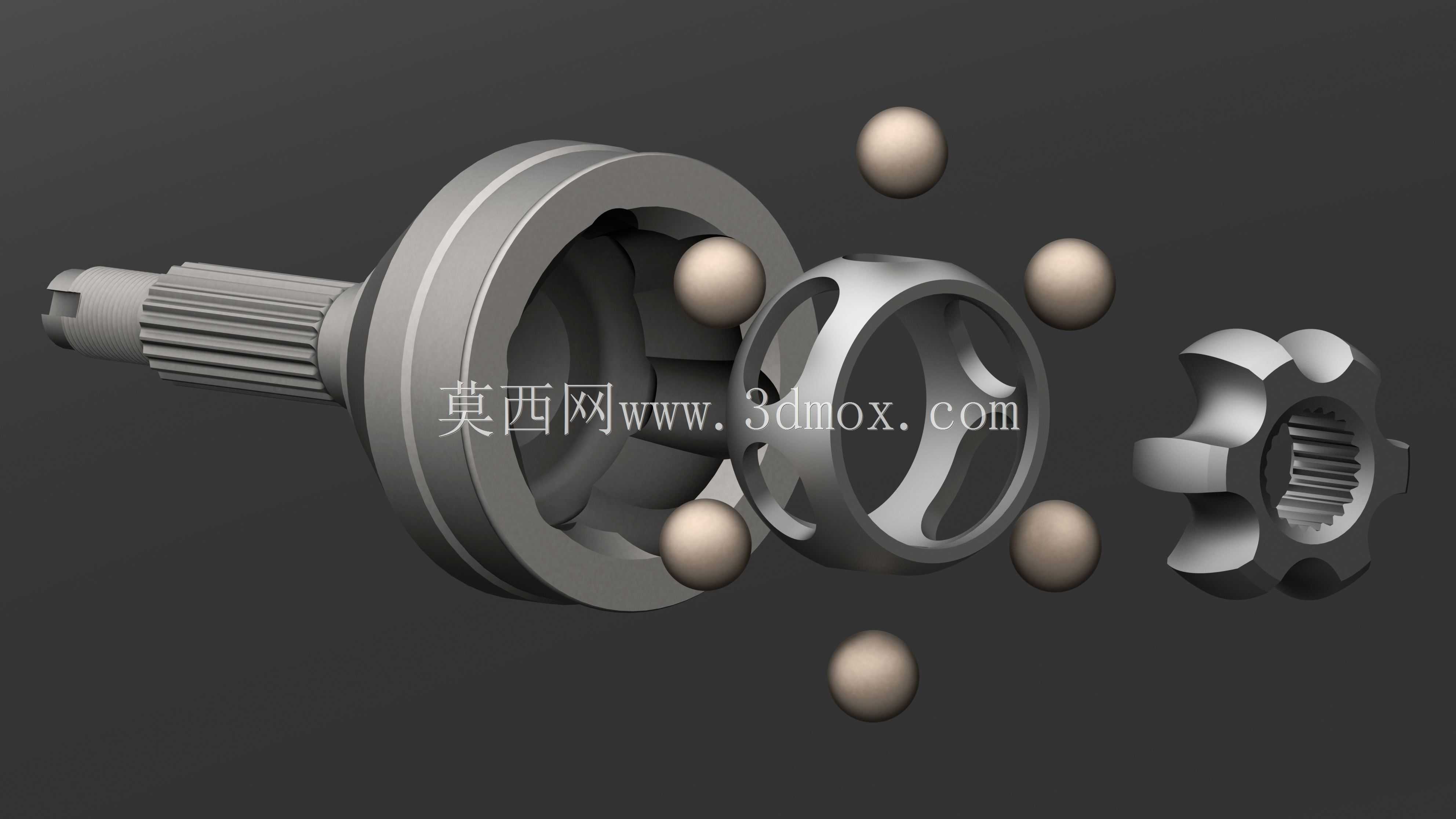

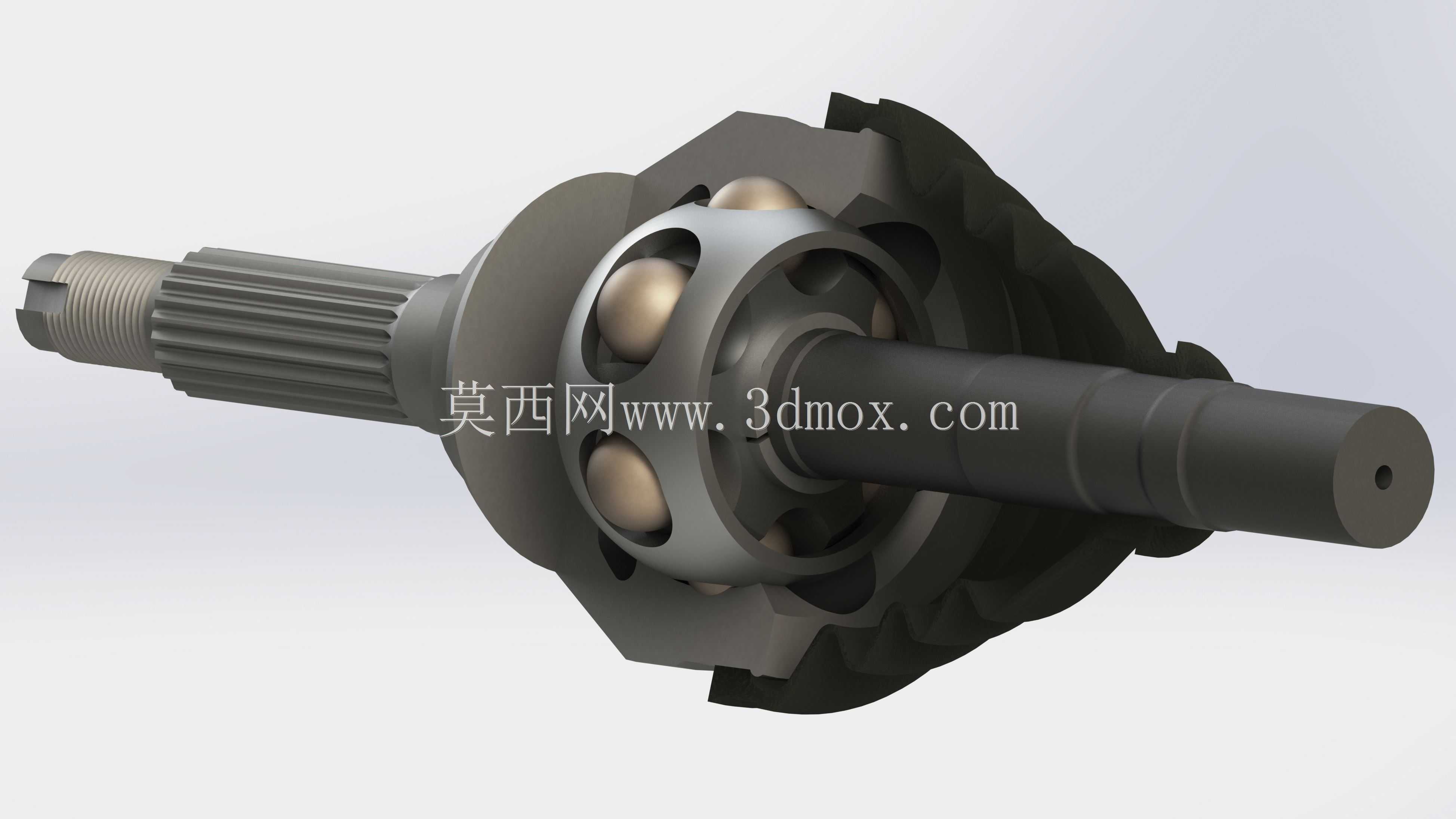

该万向节采用经典的Rzeppa结构设计，整体由带花键的输入轴段、星形套、保持架、钢球、钟形壳、输出轴段几部分构成，设计阶段充分考虑了实车装配的边界约束：输入轴端采用渐开线花键结构，可与差速器侧的半轴齿轮精准啮合，花键末端设置螺纹段用于装配锁紧螺母，实现轴向定位防松；输出轴端为光滑阶梯轴结构，预留了轮毂轴承、密封件的安装轴颈，轴端中心的工艺孔可用于装配时的定位与顶紧。内部六颗传力钢球沿保持架的窗孔均匀分布，在星形套与钟形壳的弧形滚道内滚动，无论两轴之间存在多大的工作夹角，钢球始终处于两轴夹角的平分面上，从结构原理上保证输入与输出端的转速完全相等，最大工作夹角可达42度以上，完全覆盖车辆满载跳动、极限转向时的角度变化需求。

设计过程中针对各部件的受力特性做了针对性优化：钟形壳外部的异形轮廓既避让了转向节、悬架摆臂的运动空间，避免转向、跳动过程中发生运动干涉，又保证了自身的结构强度，可承受大扭矩输出时的接触应力；保持架的窗孔与钢球采用小间隙配合，既保证钢球滚动顺畅无卡滞，又能限制钢球的轴向窜动，避免高速运转时钢球脱出；滚道型面采用等速共轭曲面设计，可让钢球与滚道的接触应力均匀分布，降低长期交变载荷下的点蚀、磨损风险，延长部件的使用寿命。整体结构紧凑，径向尺寸适配主流家用轿车的轮毂安装空间，轴向长度匹配对应车型的半轴设计长度，装配时可直接配合防尘罩、卡箍形成密封腔体，填充润滑脂后可实现长期免维护，能适应泥泞、涉水、高低温等复杂行车环境，满足乘用车全工况下的动力传递需求。
