农用牵引式单轴自卸运输挂车结构设计

这款牵引式单轴自卸挂车主要面向农业生产场景的物料转运需求，可与农用拖拉机等牵引动力配套使用，完成粮食、果蔬、厩肥、秸秆、农用基建土石方等各类农牧场常见物料的短距离运输与自卸卸料作业，适配丘陵、平原等不同地形的农牧区生产路况，也可在小型工地、场站承担零散散料的转运工作，解决农牧区零散物料转运依赖人工装卸、效率低下的痛点。

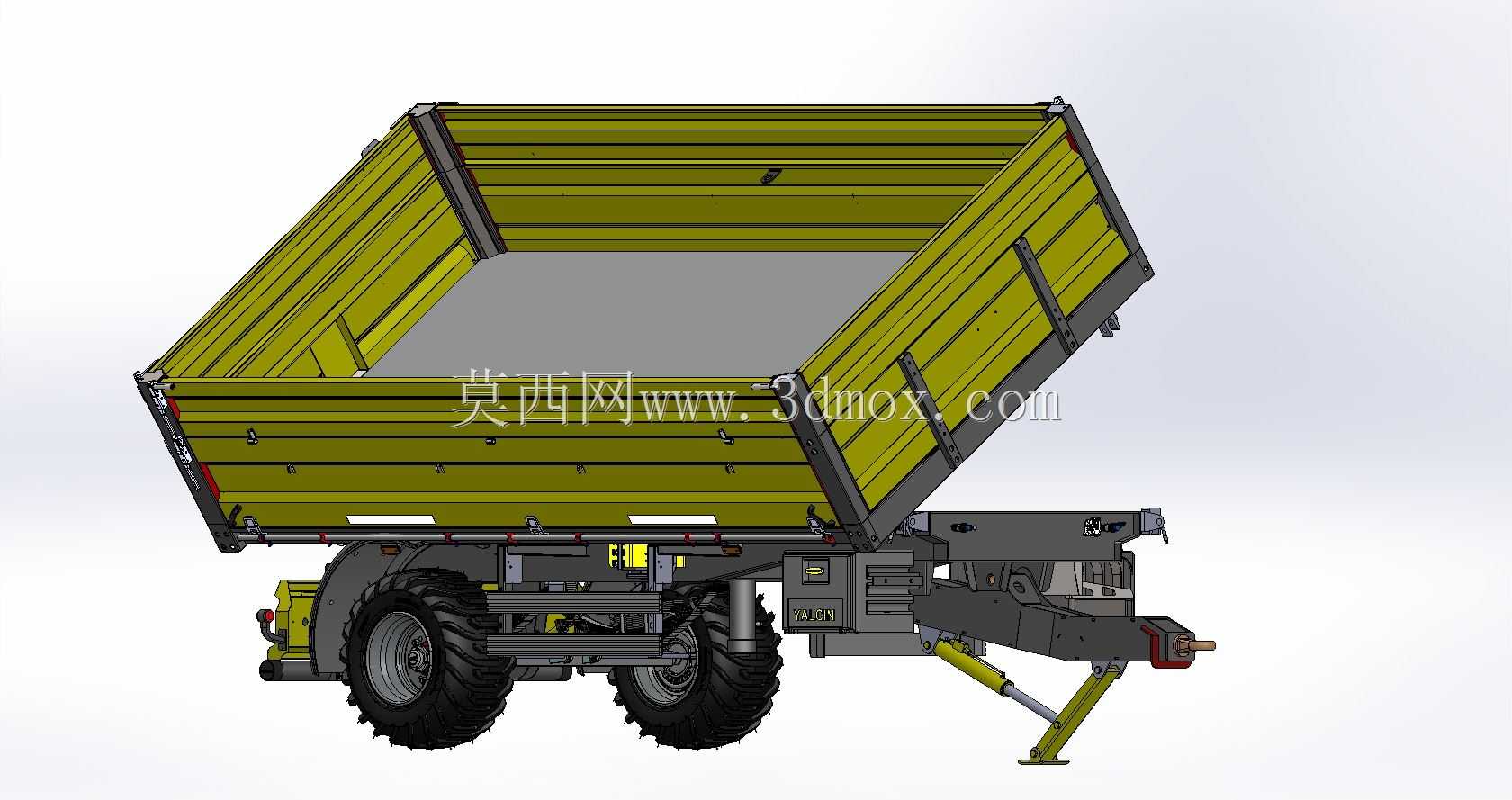

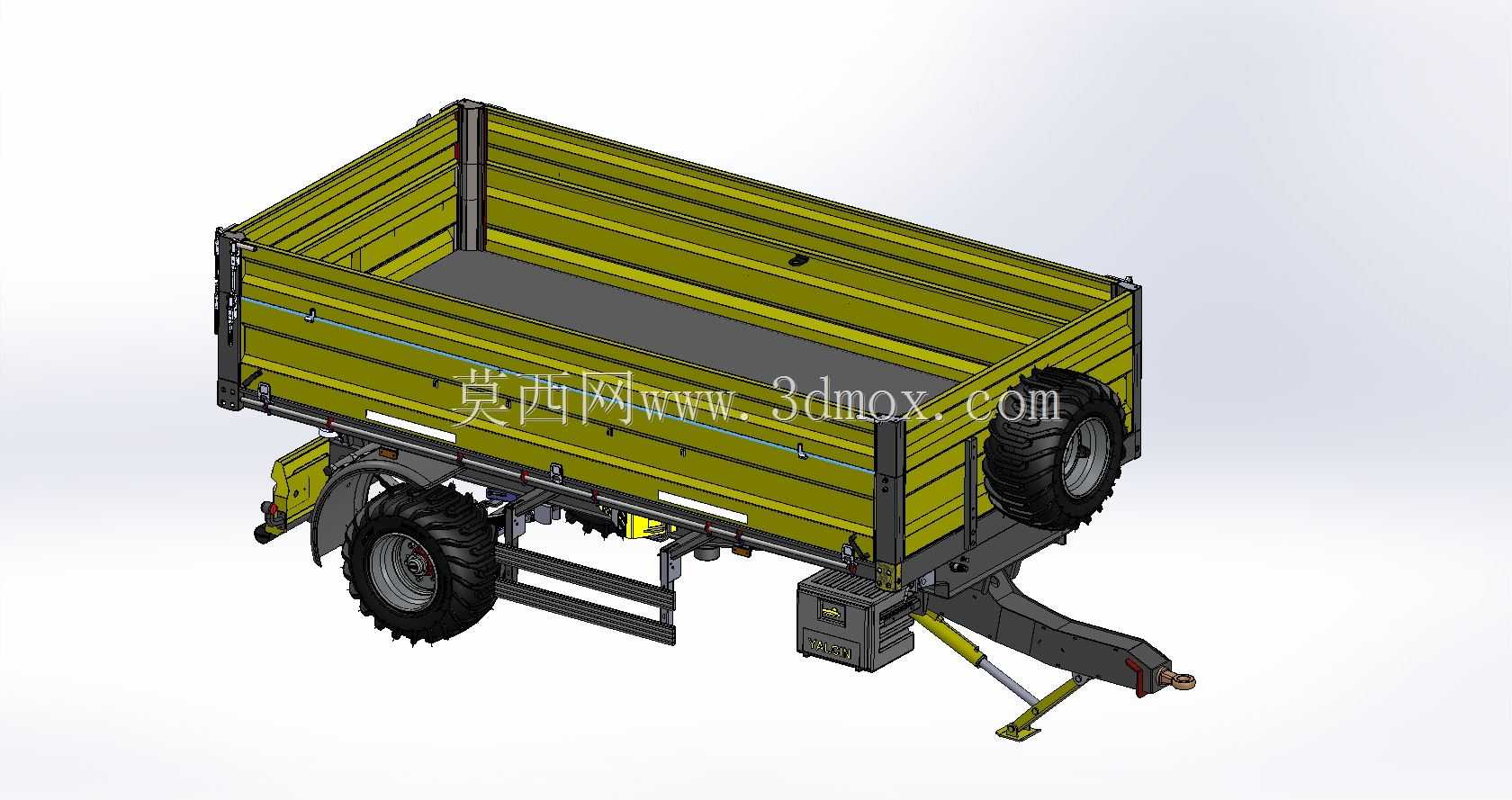

从功能特性来看，该挂车采用单轴承重布局，配备大花纹越野轮胎，能够在非硬化的田间土路、泥泞场地获得足够抓地力，避免作业过程中出现陷车、打滑问题；牵引连接部位设置可伸缩的阻尼支撑支腿，在挂车与牵引车脱离时可稳定支撑前端结构，避免挂车前倾倾覆，同时阻尼结构可缓冲牵引起步、制动过程中的冲击力，减少连接部位的结构疲劳损耗。货厢采用栏板式加高设计，侧板带有横向加强筋结构，既可以提升散装物料的装载容积，也能避免装载较重物料时侧板出现变形外胀的问题；货厢尾部设置可开合的栏板锁止结构，自卸举升时可自动解锁开启，无需人工手动操作尾门，降低卸料过程的人工劳动强度。挂车侧面外挂备用轮胎，可在野外作业轮胎出现破损时快速更换，减少作业中断等待时间，提升设备连续作业能力。

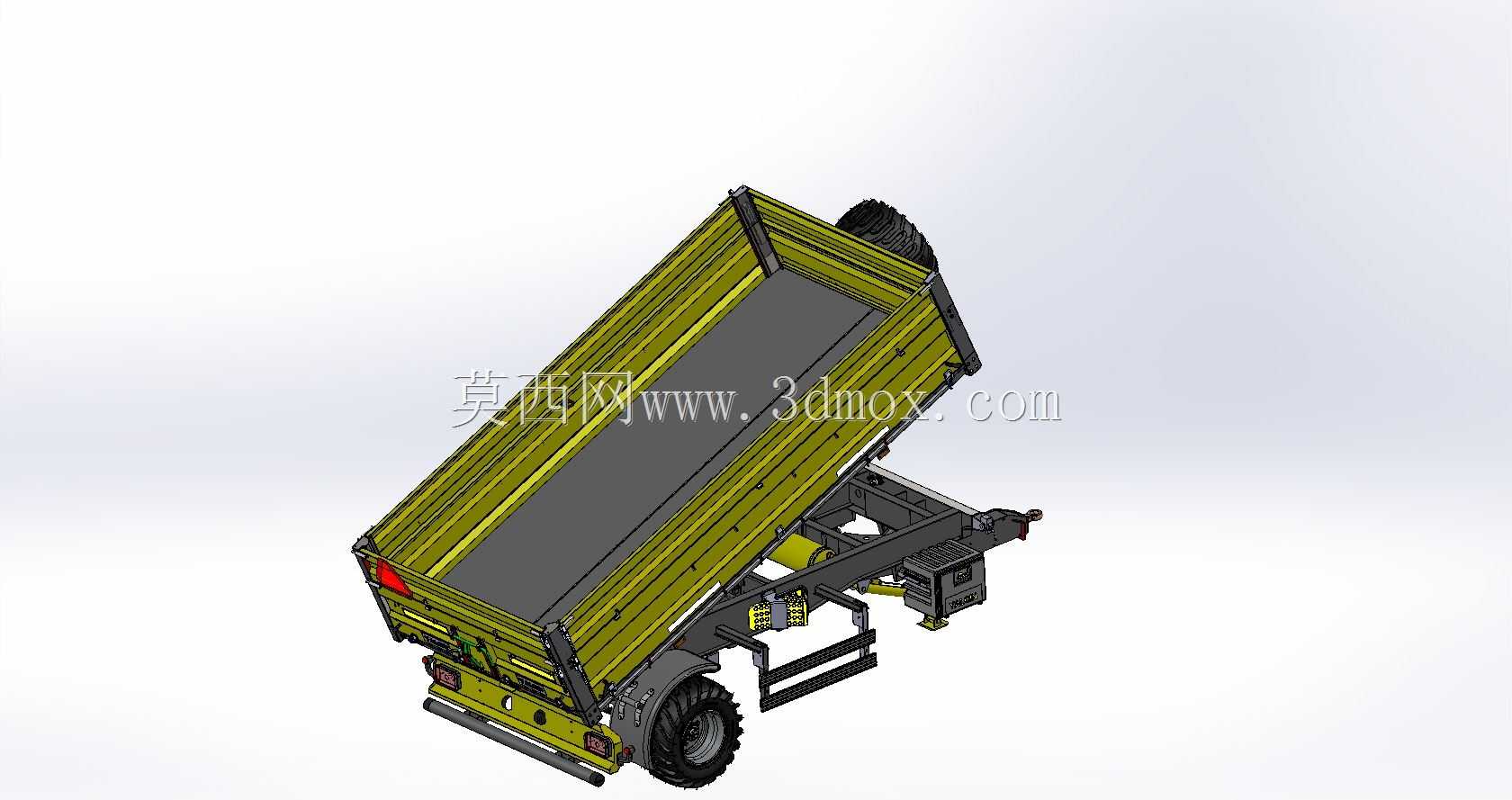

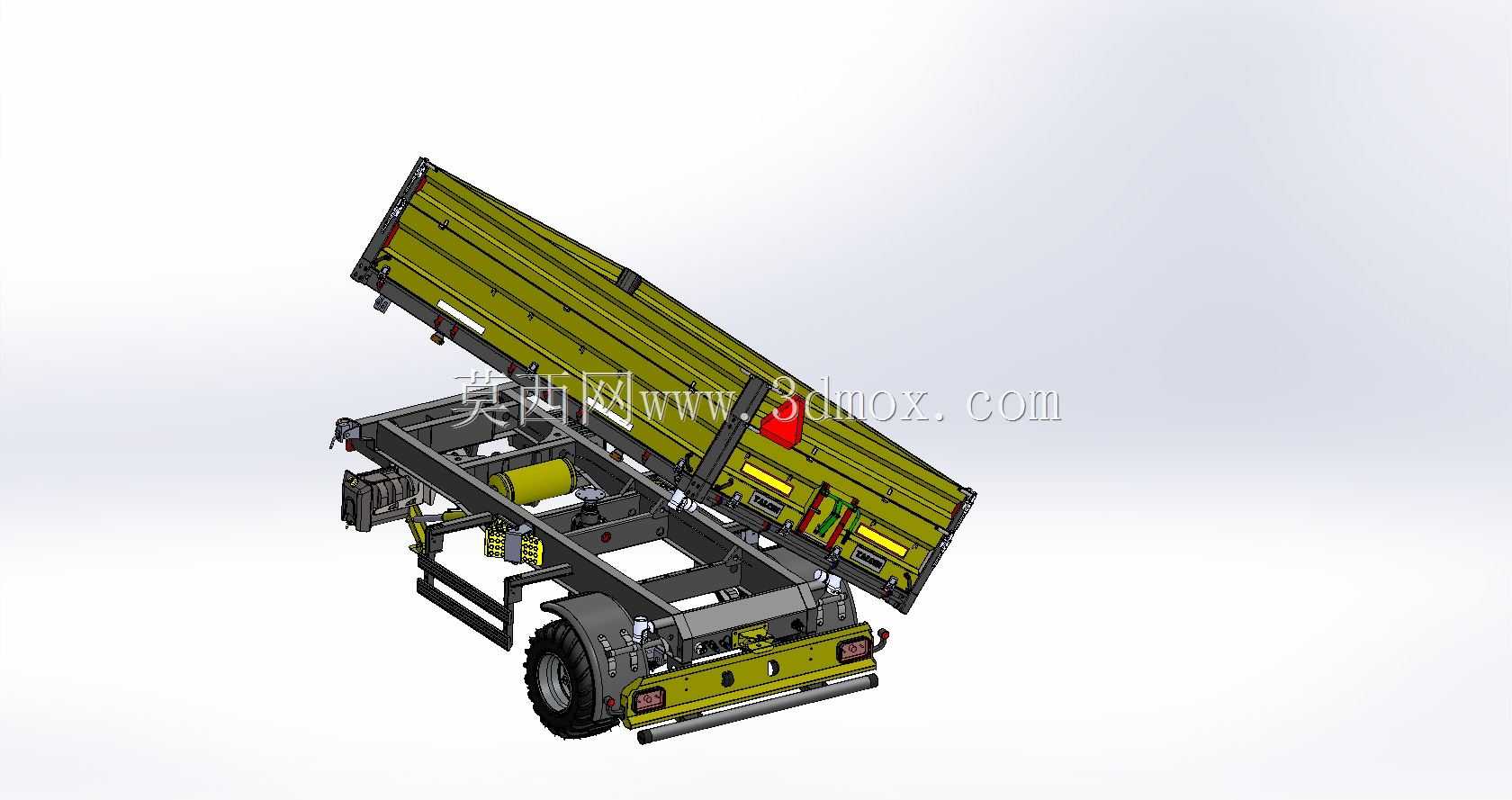

设计过程中优先考虑农用场景的耐用性与易维护性，整体结构采用标准化型钢焊接框架，零部件尽量选用农用车辆通用配件，降低后期维修更换的成本；安装边界方面，牵引架的连接尺寸适配主流农用拖拉机的牵引接口高度，无需额外改装即可完成挂接；整车宽度控制在常规农用道路的通行限界内，可顺利通过乡村狭窄道路与田间机耕道；举升机构的布置避开了底盘的行走与传动区域，日常检查维护时无需拆解核心承重结构，保养操作便捷。货厢的举升支点设置在底盘前部靠近牵引架的位置，举升时重心始终落在车轴的支撑范围内，避免卸料过程中出现后倾翻车的风险，整体结构兼顾装载能力、通行适应性与作业安全性，能够很好地满足中小型农牧场的日常物料转运需求。
