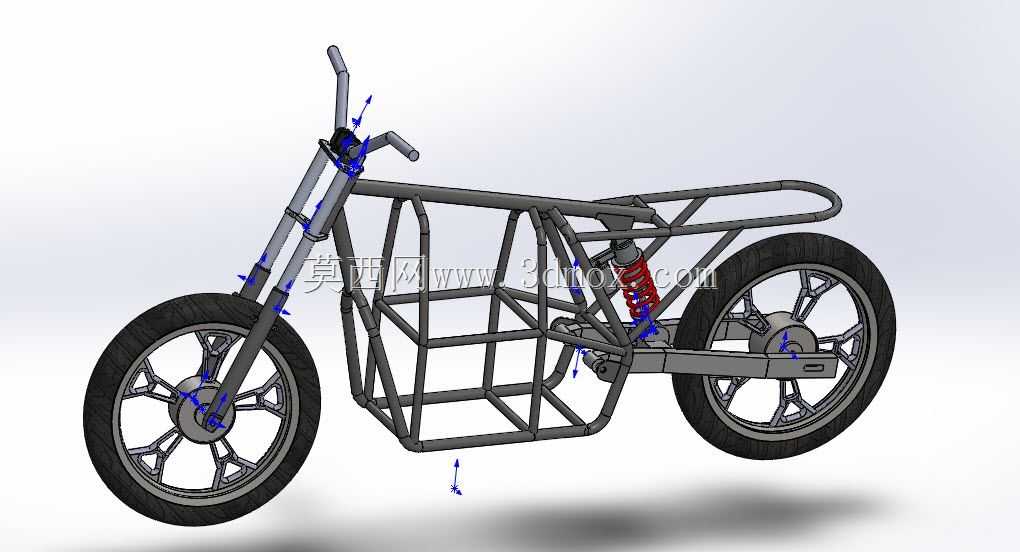

自制管式电动自行车车架骨架结构

该管式车架骨架是电动两轮代步车的核心承载基体，主要面向短途个人代步、定制化改装电动两轮车的应用场景，承担整车所有部件的安装定位与行驶过程中的载荷传递功能，是决定电动自行车行驶稳定性、结构安全性与改装拓展性的核心结构件。在实际使用场景中，该骨架需要承接骑行者的体重载荷、路面颠簸带来的冲击载荷、加减速过程中的惯性载荷，同时为电池组、驱动电机、电控系统、行走轮系、转向机构、减震组件提供精准的安装位，避免各部件在行驶过程中出现干涉、松动或位移。从功能特性来看，该骨架采用空间管桁架结构设计，相比传统板式车架拥有更优的比强度，在控制整体重量的前提下大幅提升结构抗扭、抗弯性能，前部预留标准转向立管安装位，可适配常规直径的液压前叉组件，实现前轮的转向与前部减震功能；后部集成了后减震器安装吊耳，可匹配单枪后减震结构，过滤后轮经过颠簸路面时传递到车架的冲击；中部预留大尺寸空腔，可容纳大容量锂电池组与控制器组件，充分利用车架内部空间，降低整车重心提升行驶稳定性；尾部预留后货架安装位与后轮平叉铰接位，可拓展载人载物功能，同时保证后轮摆动行程符合减震设计要求。设计思路上完全从正向开发逻辑出发，首先确定整车的轴距、轮距、坐高、转向把高度等核心人机参数，再根据各部件的安装尺寸反推车架的管架排布，所有管材连接节点均做了受力优化，在应力集中的转向立管、平叉铰接点、减震安装点位置均做了局部加强处理，避免长期使用出现结构疲劳开裂。安装边界方面，前部转向立管的内径适配常规25.4mm直径的前叉上管，前叉开档尺寸匹配12寸前轮的安装宽度，后轮平叉开档适配同规格后轮的轮毂电机安装尺寸，中部电池仓的空腔尺寸可容纳常规48V20Ah规格的方形锂电池组，后减震安装孔位的中心距适配200mm长度的弹簧减震器，车把安装座适配常规22mm直径的方向把，所有安装孔位的同轴度、位置度公差均控制在合理范围内，可保证各部件装配后无卡滞、无错位，满足日常城市通勤、非铺装路面短途行驶的结构强度要求，也适合改装爱好者在此基础上做个性化外观覆盖件的加装调整。
