无链传动电动助力自行车结构设计

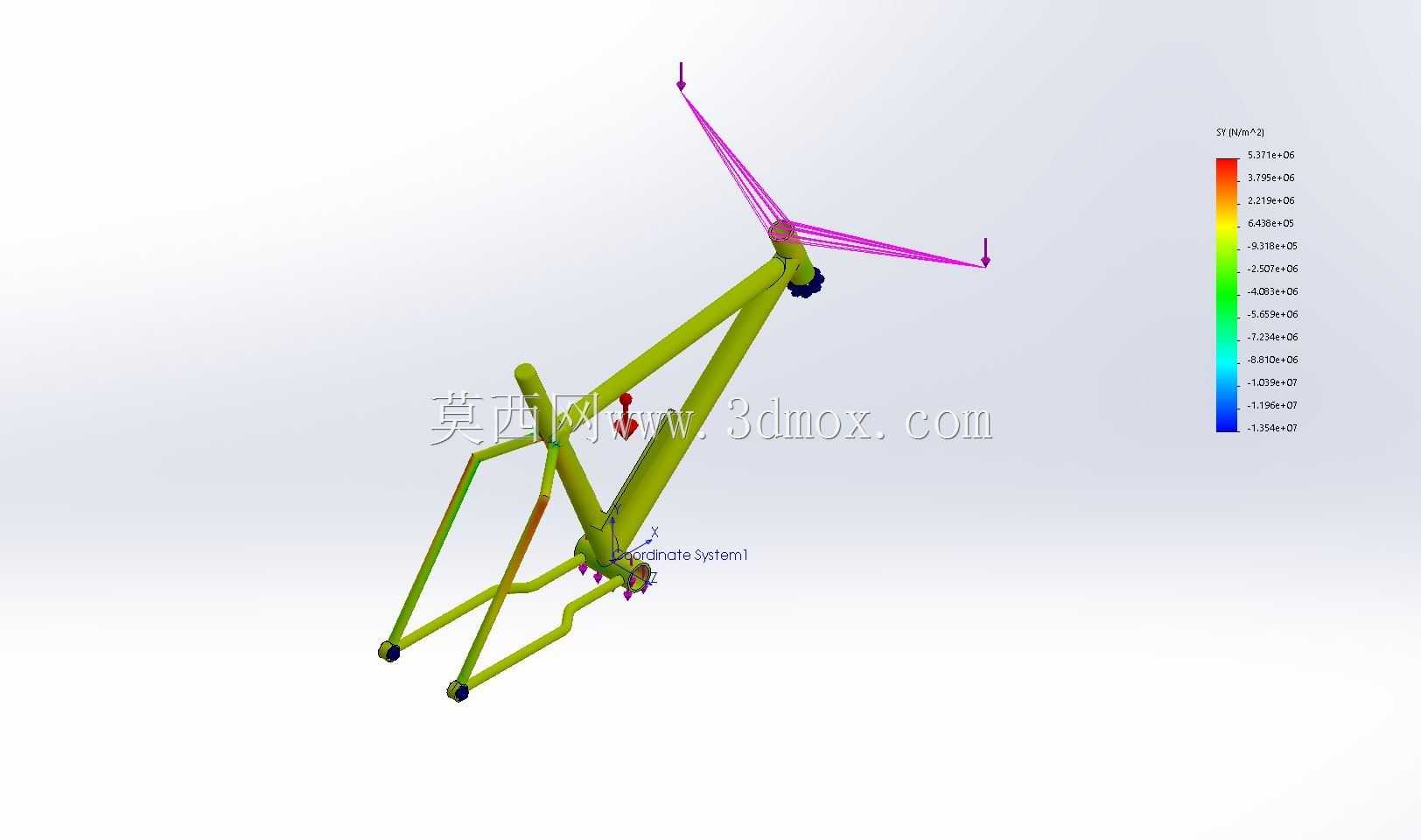

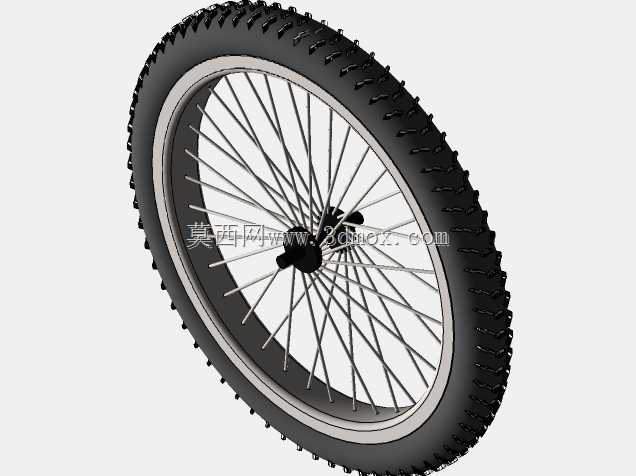

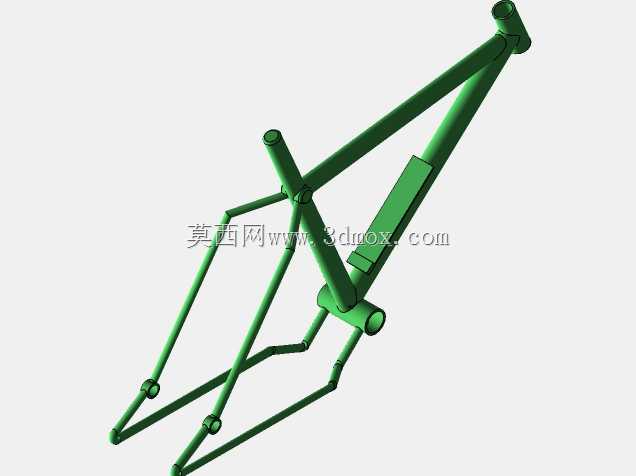

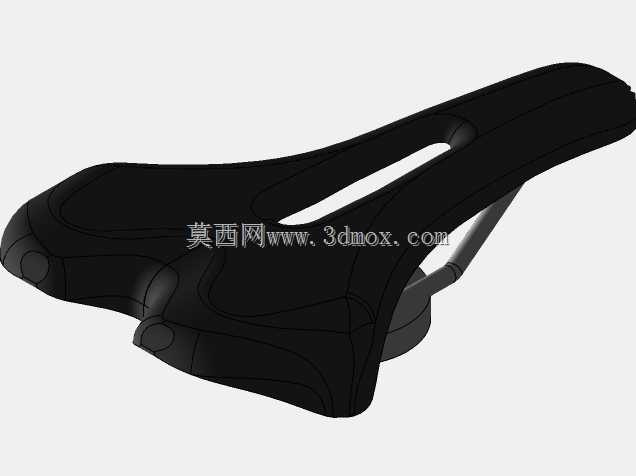

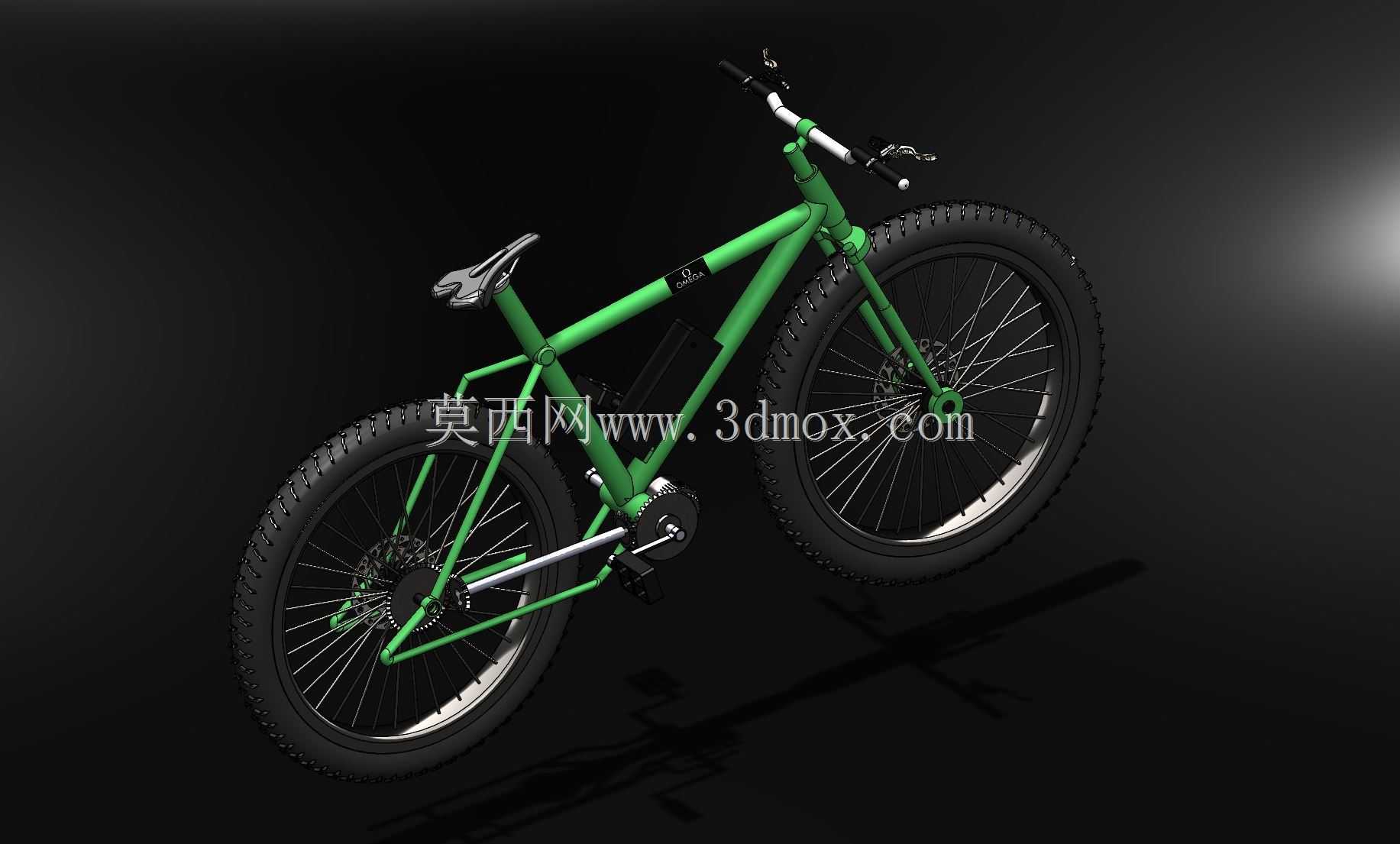

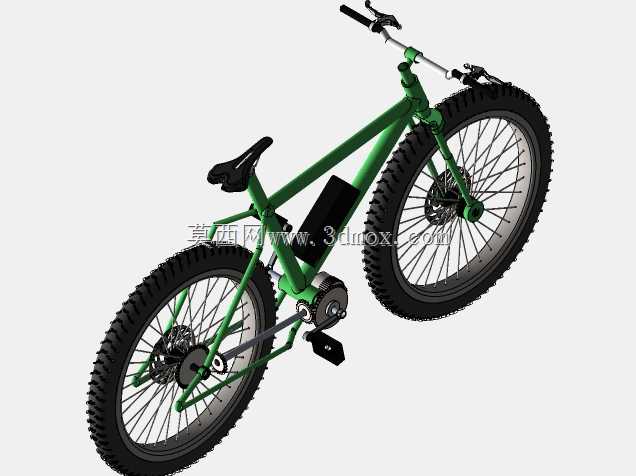

这款无链电动自行车主要面向城市短途通勤、郊野休闲骑行两类核心应用场景，可满足日常3-15公里出行的代步需求，同时适配非铺装路面的轻度越野骑行场景，相比传统链条传动自行车，规避了链条脱落、油污沾染裤腿、传动磨损快需要频繁维护的痛点，为用户提供低维护成本的骑行体验。从实际用途来看，它既可以作为纯人力骑行的健身工具，也可以依靠搭载的动力单元实现纯电行驶、助力骑行两种模式，适配不同体力状态、不同出行距离的使用需求，在爬坡、逆风骑行的场景下，动力单元可输出辅助扭矩降低骑行者的体力消耗，长距离骑行时也能减少疲劳感。在功能特性设计上，整车采用宽胎配置，大颗粒深胎纹的轮胎可以提升与地面的接触摩擦力，在湿滑路面、砂石路面行驶时拥有更好的抓地力，降低侧滑风险；碟刹制动系统可以在高速行驶、下坡路段提供稳定的制动力，缩短制动距离提升骑行安全性；车架采用三角受力结构，将电池模组整合在车架斜梁位置，既降低了整车重心提升行驶稳定性，也充分利用车架空间避免额外加装部件带来的突兀感，电池位置的防水密封设计可应对日常雨天骑行的使用需求。设计思路上，这款车型摒弃了传统的链条-飞轮传动结构，将驱动电机整合在五通位置，动力直接作用于曲柄驱动轮组，减少了传动环节的动力损耗，同时省去了链条张紧、润滑、更换的日常维护步骤；整车的人机工程尺寸经过适配，车把高度、鞍座位置、脚踏间距都符合成年人的骑行姿态，长时间骑行不易产生肌肉酸痛；安装边界方面，整车各部件的装配公差控制在合理范围，轮组与前叉、后叉的间隙预留充足，不会出现骑行过程中轮胎剐蹭车架的问题，车把转向角度限位设计可避免转向过度导致的线缆拉扯，各电气部件的走线全部隐藏在车架内部，既提升了外观整洁度，也能减少线缆被剐蹭损坏的概率。车架管材采用高强度轻量化材质，在保证整车结构强度可以承受复杂路面冲击的同时，控制整车重量方便用户搬运、停放。整车还集成了应力分析的结构验证，在车架受力集中的头管、五通、后叉位置做了结构加强，确保长期使用不会出现结构变形、断裂的问题。
