多腔勺子注塑模具结构设计方案

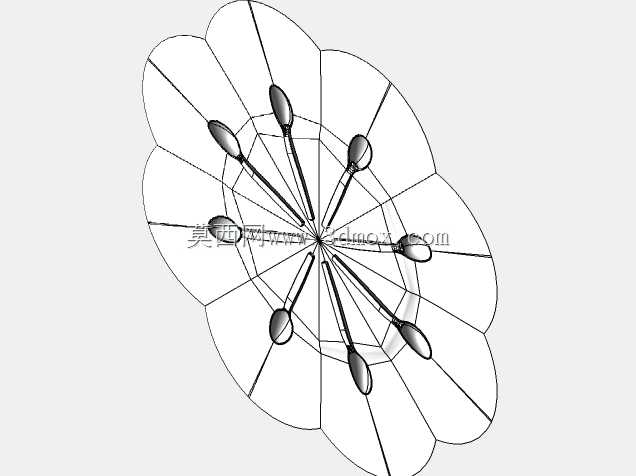

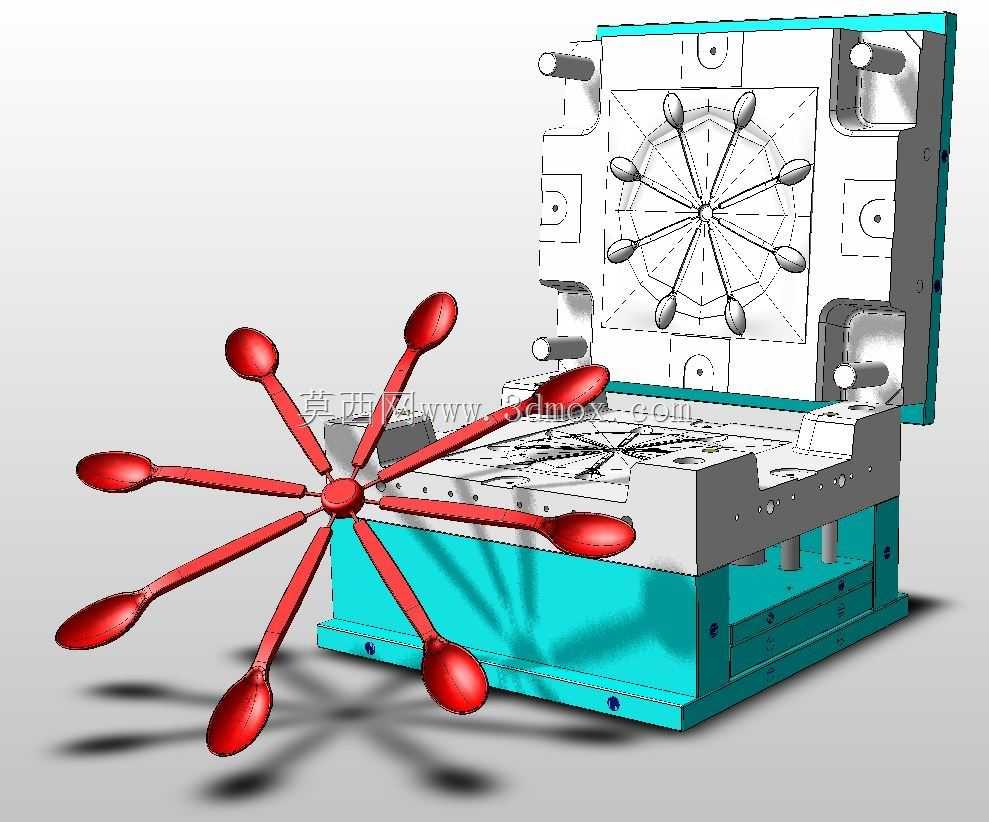

这套模具面向一次性塑料餐具的规模化量产场景，主要用于食品接触级PP、PS材质小勺的注塑成型加工，适配常规卧式注塑机的安装规格，能够匹配160-200吨锁模力的通用注塑设备，满足餐饮配送、食品包装、快消品配套领域的大批量供货需求。整套模具采用一模八腔的平衡式布局设计，围绕中心直浇口做辐射状排布，每个型腔对应一把勺子的成型空间，分流道采用圆形截面设计，从中心浇口向各个型腔等距延伸，能够保证熔融塑料在充模过程中同时到达各个型腔，让每模产出的八把勺子成型质量一致，避免出现缺胶、飞边、内应力不均的问题，大幅降低量产过程中的不良品率。模具的动定模分型面沿着勺子的轮廓边缘设置，在勺头、勺柄的边缘位置做了精准的贴合封胶结构，合模时能够形成可靠的密封腔，防止注塑过程中出现溢料问题。针对勺子薄壁、易变形的结构特点，冷却系统采用随形水路设计，在定模型腔板、动模芯内部都布置了循环冷却水道，水道距离成型面的距离保持均匀，能够让成型后的塑料件快速均匀冷却，缩短成型周期，同时避免勺子因为冷却不均出现翘曲变形，保证勺体的平整度和尺寸精度。顶出机构采用顶杆+推板结合的方式，在每把勺子的勺柄末端、中心浇口凝料位置都设置了对应的顶出元件，开模后能够平稳将成型好的勺子和流道凝料同步顶出，不会在勺体表面留下明显顶痕，保证产品外观质量。模具的导向系统采用四组精密导柱导套配合，分别布置在模架的四个角位，合模时能够保证动定模精准对位，避免型腔错位导致产品错边，同时模架采用标准模架规格，上下安装平面的尺寸、定位圈孔径、浇口套凸出高度都符合通用注塑机的安装标准，不需要额外改装就可以直接上机生产。模具的排气结构开设在分型面的勺头边缘位置，利用分型面的微小间隙排出型腔内的空气，避免充模过程中出现困气烧焦的问题，同时在流道末端也设置了冷料穴，储存注塑前端的冷料，防止冷料进入型腔影响勺子的外观和强度。整套结构在设计时充分考虑了量产过程中的维护便捷性，易磨损的成型镶件采用分体式设计，长时间生产出现磨损后可以单独更换镶件，不需要整体更换模芯，降低生产维护成本。
