汽车烤漆房集成式带燃烧室换热装置

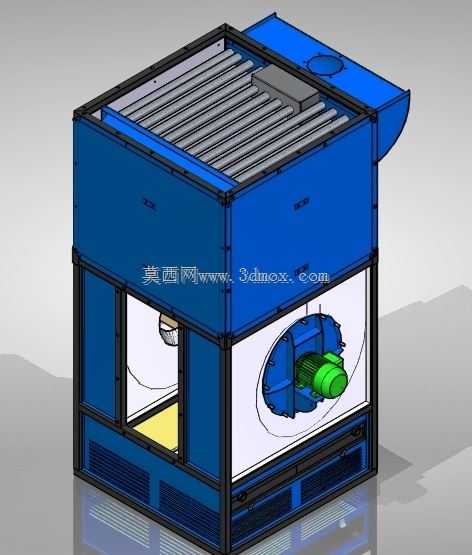

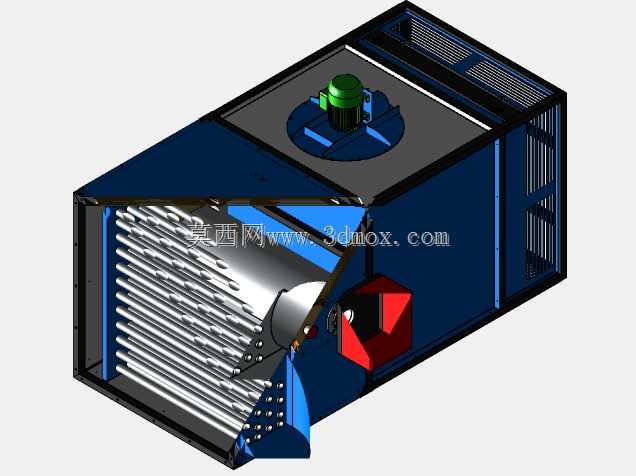

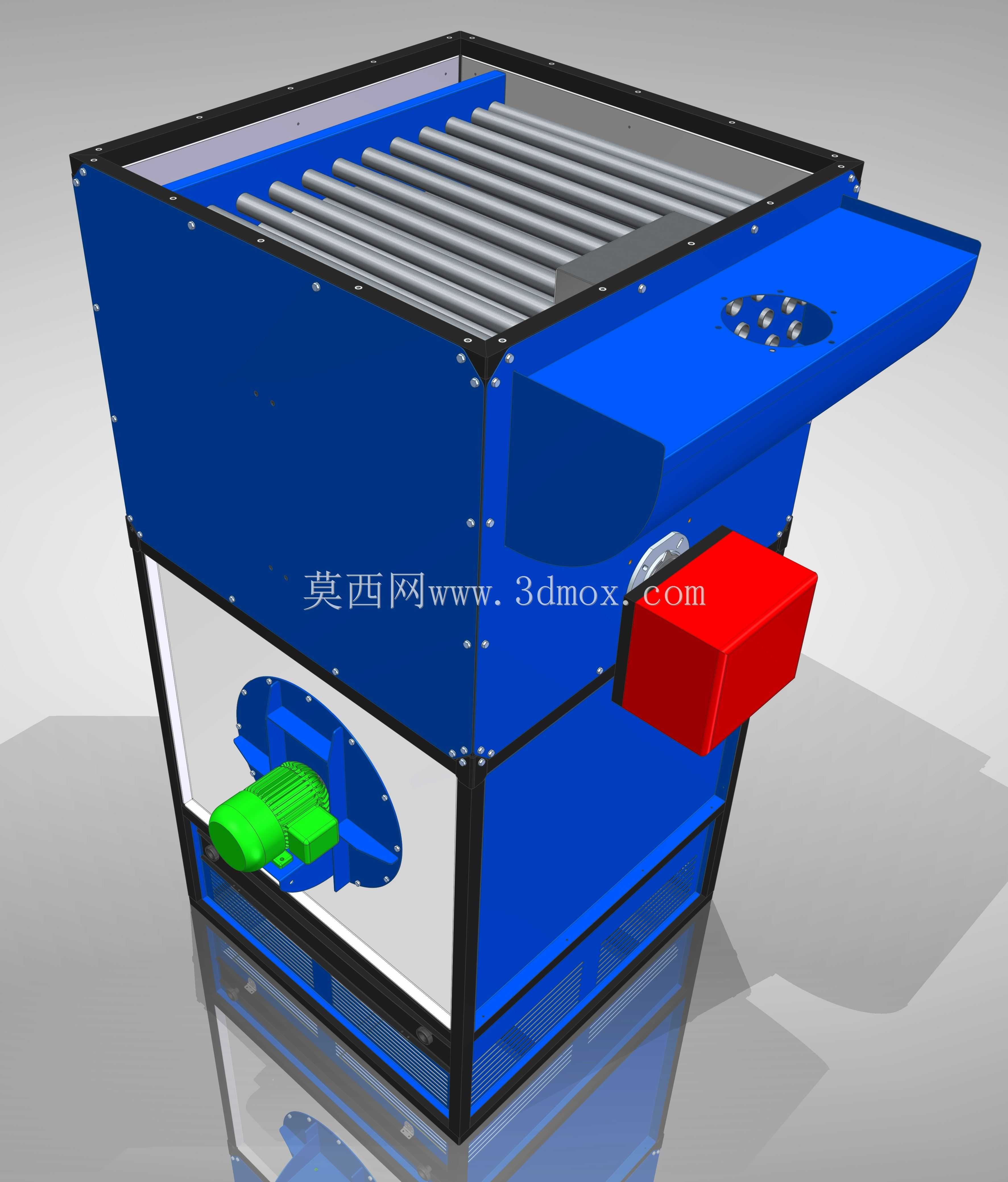

该换热装置主要应用于汽车维修与整车制造环节的喷烤漆作业场景，是喷烤漆房内实现温度精准调控的核心功能单元，承担着将燃烧产生的热量转换为洁净热风、送入作业舱体的关键作用，能够在喷漆作业后为漆面固化提供稳定均匀的高温环境，避免燃烧废气直接接触漆面造成的颗粒污染、色差瑕疵等质量问题，同时可大幅降低热量损耗，提升烤漆作业的升温效率与温度均匀性。设备整体采用立式箱式集成结构设计，将燃烧室、换热管束、送风接口、循环风机安装位整合为一体式模块化单元，无需现场分散拼接管路与腔体，可直接嵌入烤漆房侧部的安装预留位，适配多数常规尺寸的汽车喷烤漆房改造与新建配套需求。从结构设计逻辑来看，下部腔体集成了燃烧室安装空间与循环风机的固定机位，风机采用侧嵌式安装布局，可直接抽取烤漆房内的回风送入换热流道，中部核心换热区采用多排平行金属管束作为换热载体，燃烧产生的高温烟气在管束内部流通，待加热的空气在管束外的腔体内横向冲刷管束外壁完成热量交换，加热后的洁净热风从设备顶部的送风接口送出，沿烤漆房顶部的均流风道均匀送入作业区域，换热后的低温烟气则通过独立烟道排出设备外，实现烟风两路完全隔离，杜绝烟气混入热风污染漆面的风险。设备外壳采用加厚钣金折弯拼接成型，边角处做密封包边处理，减少热风泄漏带来的热量损耗，正面设置可开启的检修维护门，便于日常对燃烧室、换热管束进行积碳清理与部件检修，下部预留有冷凝水与杂物的排放接口，可及时排出换热过程中产生的冷凝积液与落入腔体的灰尘杂质。安装边界方面，设备整体为方正立式结构，侧面预留有与烤漆房壁板连接的固定法兰孔位，顶部送风接口尺寸匹配常规烤漆房的主风道接口规格，下部风机安装位的尺寸适配常用的离心式循环风机，安装时仅需对接烟道、风道与固定点位即可完成装配，无需额外定制复杂的转接结构，能够有效缩短现场安装调试的周期。在功能特性上，该集成式结构相比传统分体式换热装置，缩短了热风与烟气的流通路径，减少了路径上的热量散失，管束采用顺排布局兼顾换热效率与积碳清理的便捷性，腔体内部做圆角过渡处理，减少风阻带来的风机能耗损失，可在较短时间内将烤漆房内的温度提升至漆面固化所需的工艺温度，同时维持舱内不同位置的温度差在合理范围内，保障整车漆面固化效果一致，避免局部温度过高造成的漆面鼓包、流挂，或是温度不足导致的漆面固化不完全、附着力不足等问题。
