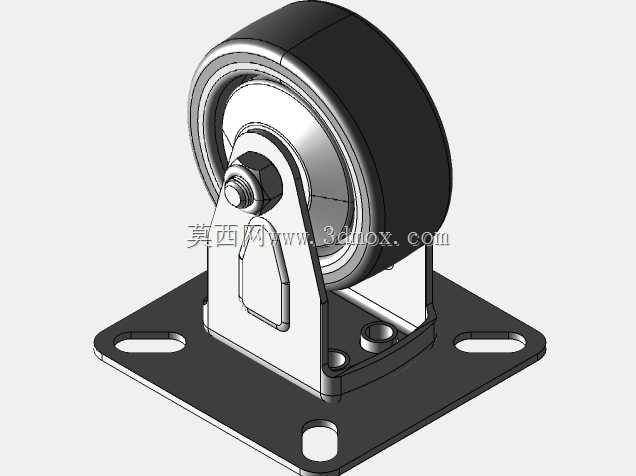

50毫米固定叉式重载脚轮结构设计

这款固定叉式脚轮是工业物料转运场景中应用极为广泛的基础行走部件，常见于轻型工具柜、小型周转推车、自动化设备底部支撑、工位器具、轻型货架以及各类需要定向移动的小型工业设备上，主要承担设备的承重与定向行走功能，相较于万向脚轮，固定叉结构的脚轮行走方向稳定性更强，在直线推送场景下不会出现方向偏移、蛇形走位的问题，尤其适合需要沿固定轨迹推送的工位周转场景，能够大幅降低推送过程中的方向修正成本，提升短距离物料转运的效率。

从功能特性来看，这款脚轮额定负载能力可达40kg，轮面采用TPE材质打造，邵氏硬度约75SHA，兼具良好的弹性与耐磨性能，在车间环氧地坪、水泥地面、瓷砖地面等常见工业地面行走时，不会产生硬质轮面常见的刺耳噪音，同时也能避免对地面造成划伤、压痕，适配绝大多数工厂车间的地面使用要求；轮毂采用PP材质注塑成型，搭配普通滚动轴承结构，轮体转动阻力小，推送过程顺滑无卡顿，即使在满载状态下也能轻松推动，不会出现轴承卡滞、轮体抱死的问题。

设计思路上，这款脚轮采用了顶部平板安装的固定叉支架结构，支架采用金属材质冲压成型，整体结构强度充足，能够承受日常使用中的冲击载荷与侧向力，不会因为频繁碰撞、颠簸出现支架变形、断裂的问题；顶部安装板设置了四个长圆形安装孔，能够适配一定范围内的安装孔距偏差，降低安装对位的精度要求，现场安装时无需严格匹配孔位即可快速完成固定，适配性更强。

外形尺寸与安装边界方面，这款脚轮的轮体直径为50mm，整体安装后高度较低，能够降低设备整体重心，提升设备放置与移动过程中的稳定性，避免因为脚轮高度过高导致设备重心上移、容易侧翻的问题；固定叉的轮体两侧支架完全包裹轮体上部，能够在行走过程中阻挡杂物、线缆卷入轮轴间隙，减少日常使用中的故障概率，降低维护清理的频率。整体结构没有冗余设计，所有部件都服务于承重、顺滑行走、稳定固定的核心需求，是轻型工业移动设备的理想配套行走部件。
