叉车配套0.48立方自卸料斗结构设计

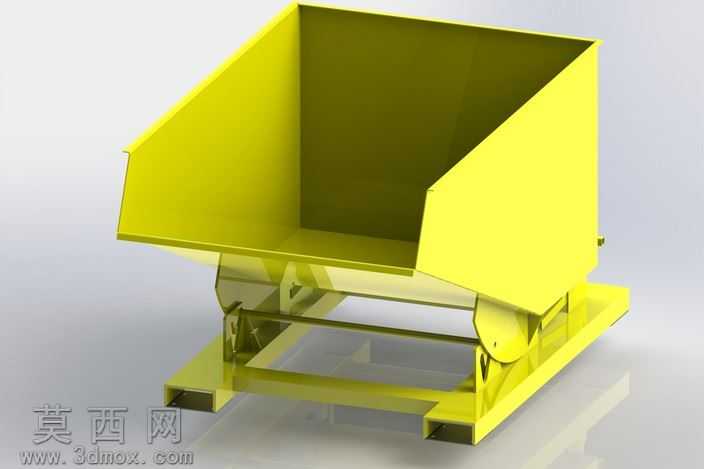

本作品为叉车配套使用的自倾式卸料料斗三维模型，整体容积为0.48立方米，建模过程严格遵循工业仓储转运设备的实际生产尺寸规范，采用SolidWorks完成全参数化建模，所有零部件均建立独立的建模特征树，可支持后续的尺寸修改与结构迭代。模型整体采用亮黄色工程漆面材质进行渲染，还原工业场景中仓储设备的标准配色，料斗主体采用薄壁壳体结构建模，斗体前侧设置倾斜导料面，可在卸料过程中引导物料顺滑滑落，避免物料残留于斗体内壁；斗体后侧与底部支架通过铰接旋转结构连接，铰接位置设置限位挡块，可控制料斗的最大翻转角度，防止过度翻转导致的设备脱轨或物料倾洒风险。底部支架采用槽钢式叉套结构设计，叉套的内槽尺寸完全匹配标准叉车货叉的截面规格，可直接供叉车货叉插入完成料斗的抬升与转运，支架底部设置加强筋结构，在轻量化设计的基础上保证整体承载强度，避免满载状态下支架出现形变。建模过程中对所有焊接位置做了工艺特征还原，对铰接位置的转动配合做了装配约束，可直接用于运动仿真模拟卸料过程，渲染阶段采用金属漆面材质搭配哑光金属支架材质，添加了地面反射效果与环境光影，清晰展现料斗的整体结构与各部件的连接关系。设计思路围绕叉车配套周转设备的实用需求出发，兼顾结构强度与操作便捷性，料斗的翻转结构无需额外动力驱动，依靠叉车的前倾动作即可触发自动卸料，适配车间零散物料、加工废料、散装工件的短距离转运与定点卸料场景，模型的所有配合间隙均按照实际装配公差设置，可直接作为生产加工的结构参考，也可用于仓储物流场景的三维布局搭建。
