带轨道链轮结构的小型履带遥控车设计

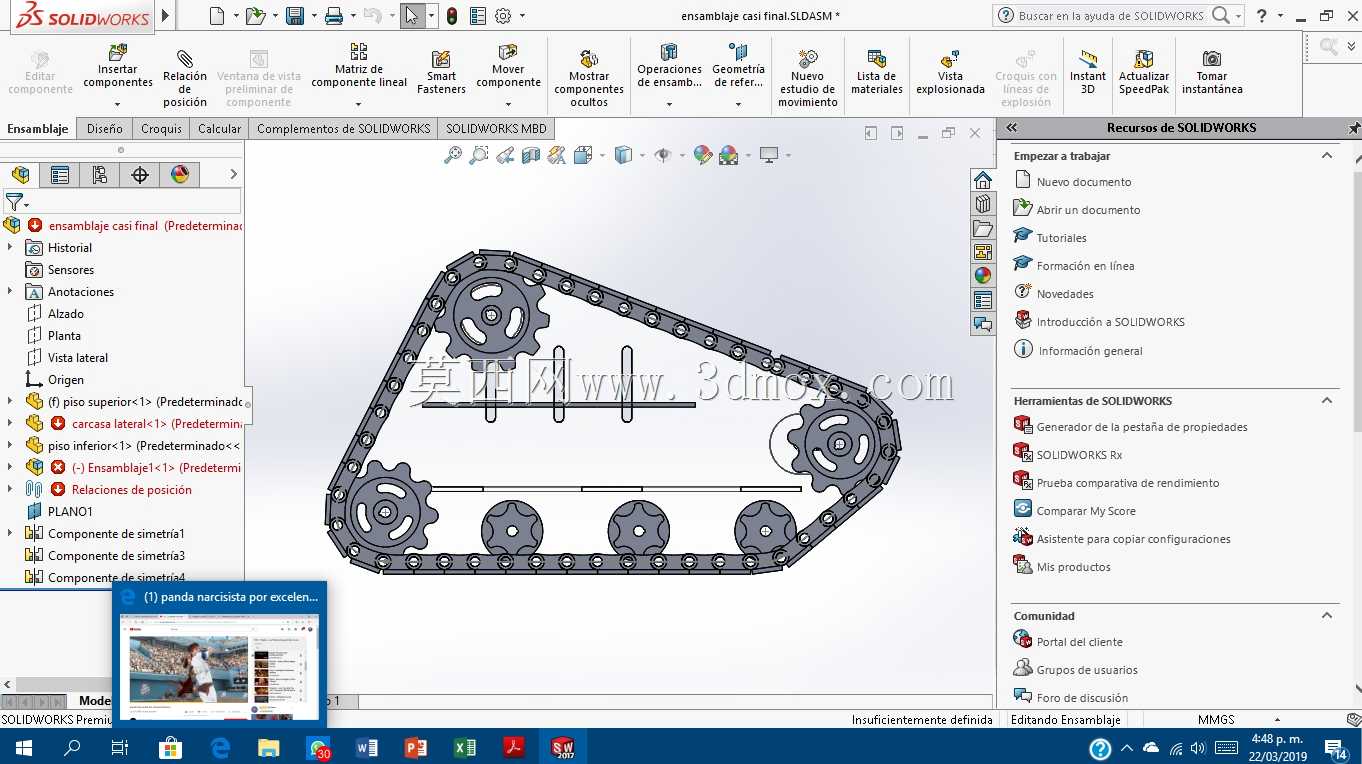

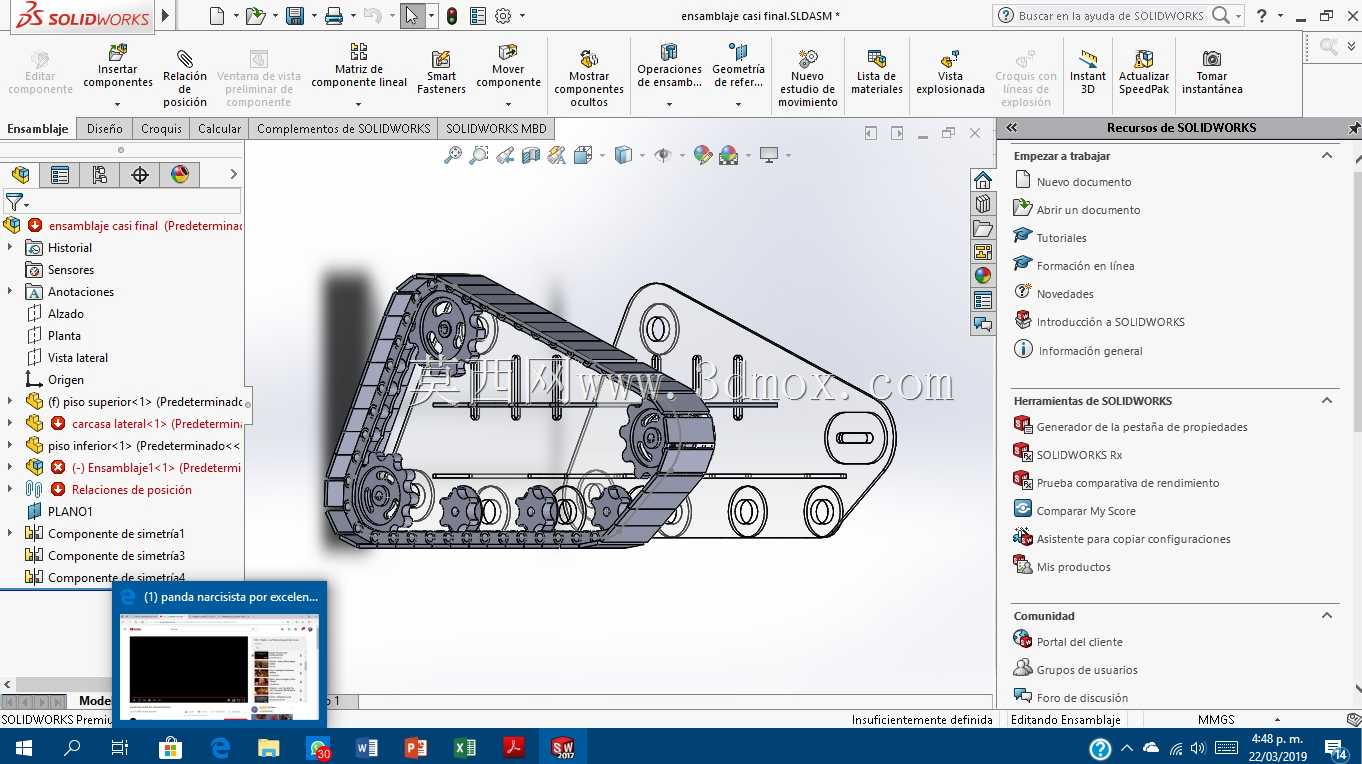

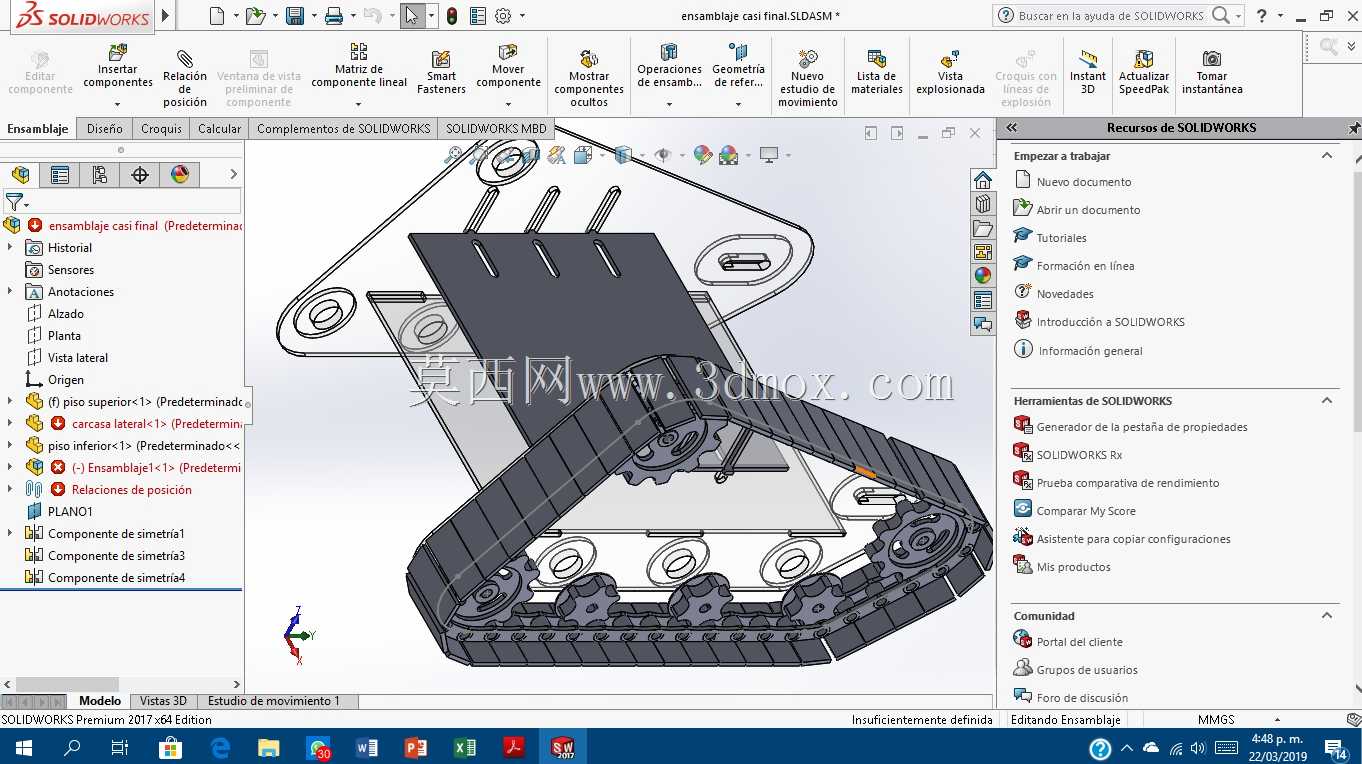

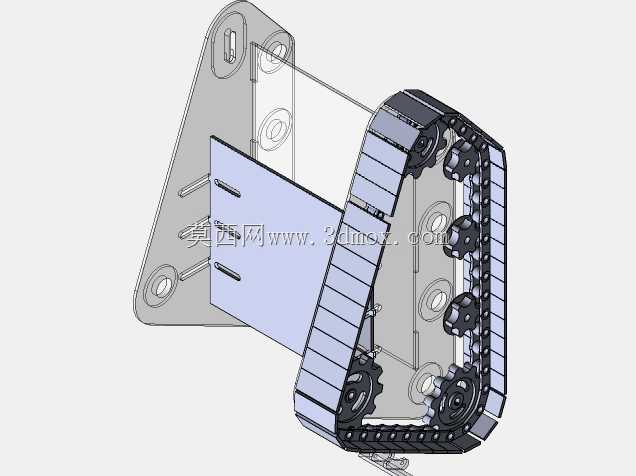

这款小型履带遥控行走装置，主要面向狭小空间巡检、教学实验演示、小型地形探测等场景设计，可搭载轻量化的传感模块、微型摄像单元或是小型作业执行端，完成平整铺装路面、轻度非铺装土路、小坡度坡面的行走移动任务，相比轮式小型遥控载体，履带结构带来的接地面积更大，在松软沙土、细碎碎石路面的通过性更强，不易出现轮式结构常见的打滑陷车问题。从功能特性来看，该装置采用单节履带拼接的行走结构，配套主动链轮、承重导向轮组完成动力传递与履带张紧，主动链轮布置在底盘上部靠前位置，通过驱动轴与动力输出端连接，转动时带动履带循环转动实现前进、后退动作，底盘下部布置多组同轴导向轮，既承担整个底盘与上部搭载部件的承重作用，也能对履带的下部运行轨迹进行约束，避免履带在行走过程中出现脱轨、跑偏的问题，底盘上部预留了平整的安装平面，可根据使用需求固定控制电路板、电池模块、信号接收单元等核心部件，安装孔位采用标准化的间距设计，适配市面上主流的微型遥控控制组件，无需额外打孔改造即可完成装配。设计过程中优先考虑了结构的易装配性与维护便捷性，所有轮组均采用同轴穿轴固定的方式，轮体与轴之间预留转动间隙，减少行走过程中的转动阻力，履带采用单节铰接的标准化结构，单节履带出现磨损损坏时可单独拆卸更换，无需替换整根履带，降低后期维护成本；底盘主体采用平板式结构设计，在保证结构强度的前提下尽可能压缩整体厚度，降低整车重心，提升坡面行走时的稳定性，避免侧翻风险。从安装边界与尺寸控制来看，整体结构紧凑，履带外侧宽度控制在合理范围内，可通过宽度较窄的狭长通道，底盘上部安装平面距离履带底部的高度预留了足够的电池安装空间，同时不会因底盘过高导致重心上移，主动链轮的安装位置经过反复调整，保证链轮与履带的啮合齿数处于合理区间，既不会因啮合齿数过少导致传动打滑，也不会因啮合过紧增加行走阻力、加快履带与轮齿的磨损，前后端导向轮的位置设置了小幅的张紧调节余量，可根据履带的实际装配松紧度进行微调，保证履带始终处于合适的张紧状态，兼顾传动效率与结构使用寿命。
