越野吉普车车顶双层置物烤架结构设计

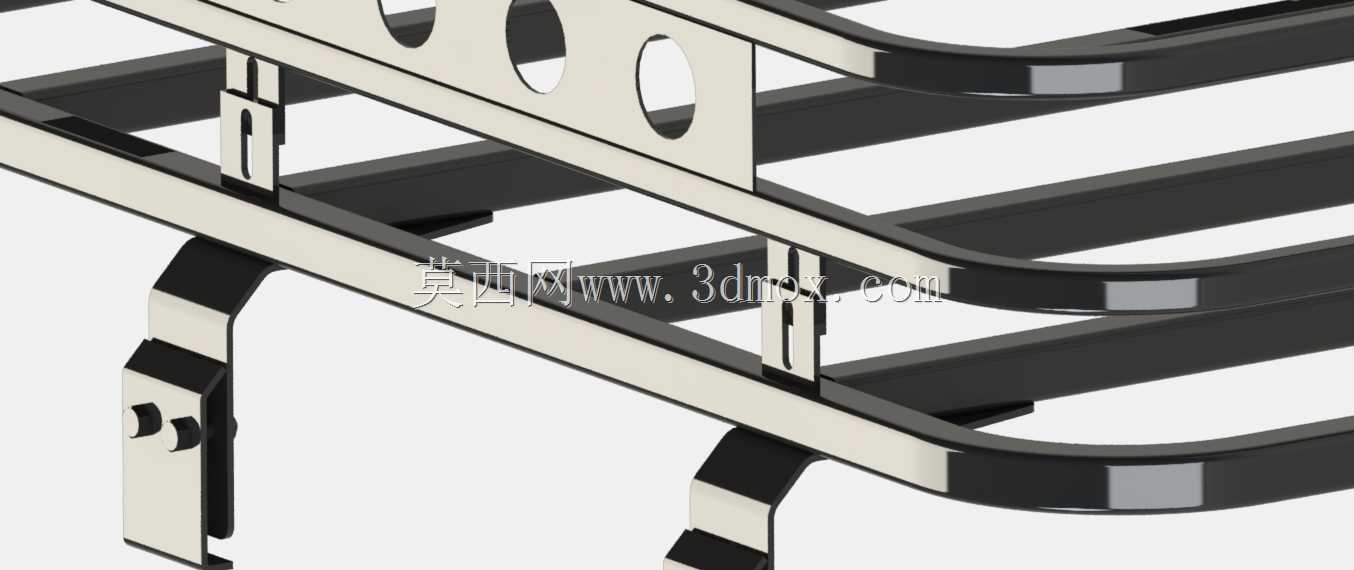

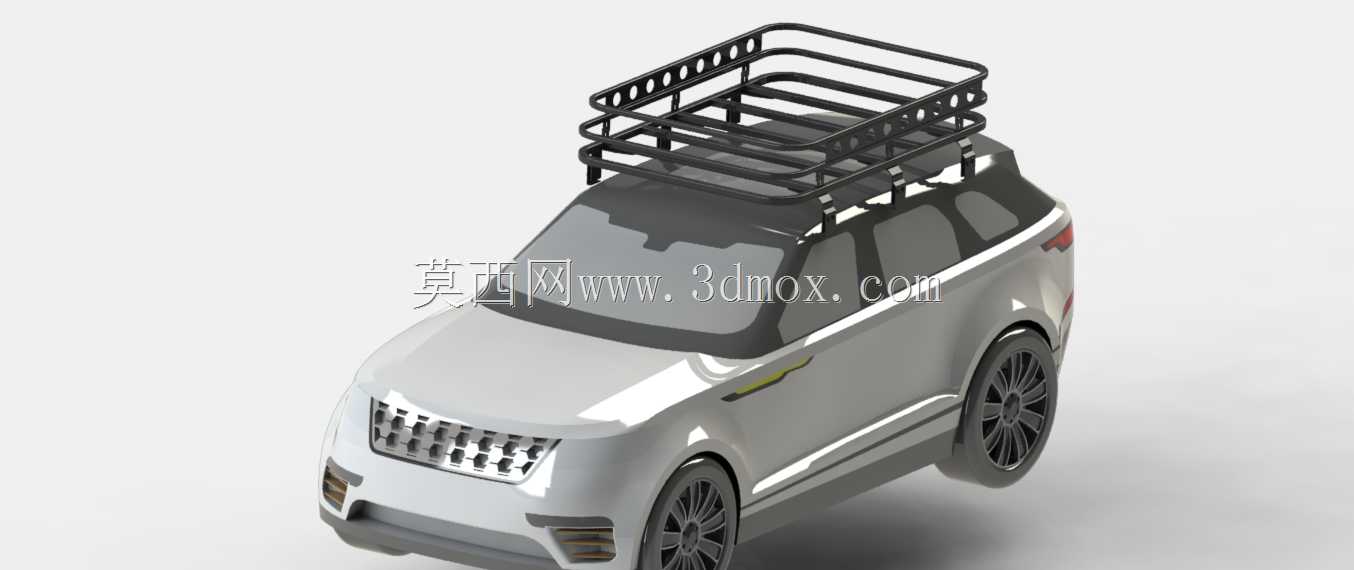

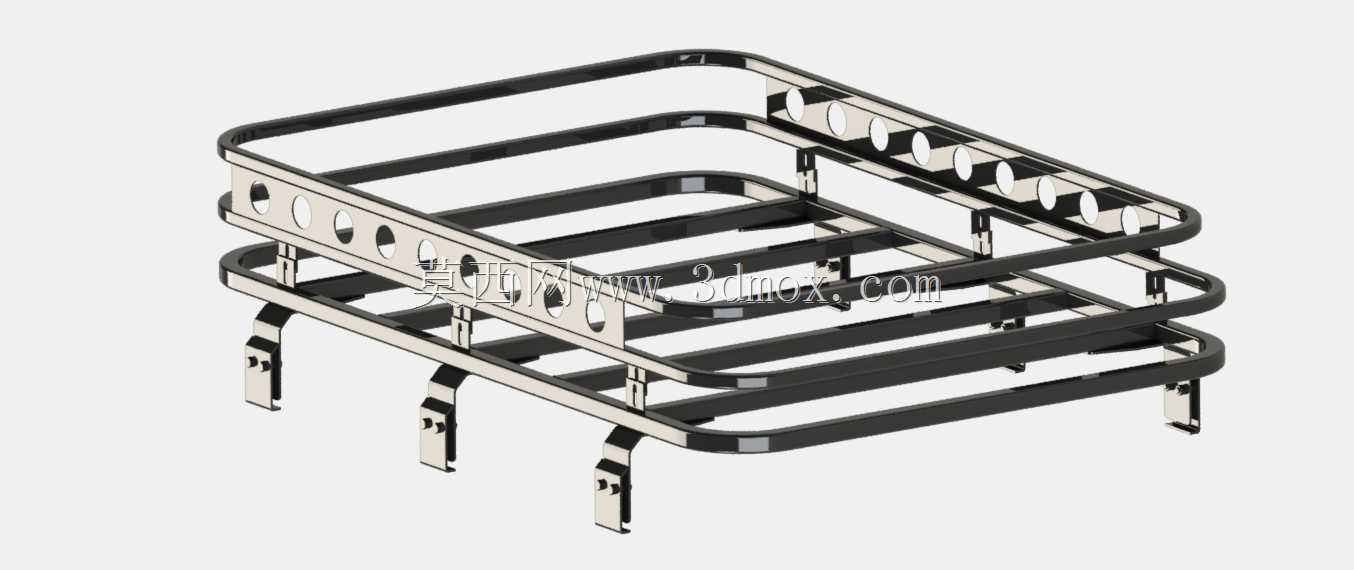

这款双层结构的车顶置物烤架，主要面向越野自驾、户外露营场景设计，适配硬派越野吉普车型的车顶安装需求，解决长途穿越、户外出行时随车装备收纳空间不足的问题，同时兼顾户外露营时的置物、简易烤制使用需求，是兼顾车载收纳与户外实用功能的改装配套部件。从实际用途来看，日常越野穿越过程中，该架体可牢固固定在车顶行李架基座上，用于收纳防沙板、脱困板、备用油桶、露营天幕、折叠桌椅等体积偏大的户外装备，释放车内乘坐与储物空间，避免零散装备在车内晃动产生异响或磕碰内饰；抵达露营场地后，可将架体从车顶取下，展开支脚直接作为户外置物架使用，也可搭配烤网作为简易烧烤架使用，实现一件装备的多场景复用，减少户外出行需要携带的装备总量，降低出行负重。在功能特性设计上，整体采用双层框架式结构，上层与下层框架均采用圆管弯折成型的围边结构，侧面开设等距排布的长圆形镂空孔，既可以通过绑带穿过孔洞固定不同尺寸的装备，也能有效降低架体自身重量，减少行车过程中的风阻与车顶承重负荷；架体的支脚采用弯折成型的金属片结构，支脚底部开设安装固定孔位，既可以在车载状态下通过螺栓与车顶原厂行李架导轨锁紧固定，也能在露营放置时作为支撑脚保证架体放置平稳，避免架体侧翻导致装备掉落。设计思路上，整体采用模块化的框架拼接逻辑，所有管材连接位置均采用焊接加固，保证整体结构强度，能够承受非铺装路面颠簸行驶产生的交变载荷，避免架体在越野过程中出现开焊、变形甚至脱落的风险；框架边缘全部做圆弧倒角处理，没有尖锐突出的棱角，既可以避免安装、取放装备时划伤手部，也能防止尖锐边角割伤绑带或装备外表面，提升使用安全性。在安装边界与尺寸适配方面，架体整体长宽尺寸适配主流硬派越野车的车顶横向、纵向安装间距，不会超出车顶宽度范围影响行车视线，也不会遮挡天窗的正常开启；架体整体高度控制在合理范围内，安装后不会导致整车高度超出常规限高杆的通行标准，避免下地库、过限高路段时出现剐蹭；支脚的安装孔位采用长圆孔设计，可适配不同车型车顶行李架的孔距差异，允许一定范围内的安装位置调整，无需对车顶进行打孔改装，降低改装对原车结构的损伤。
