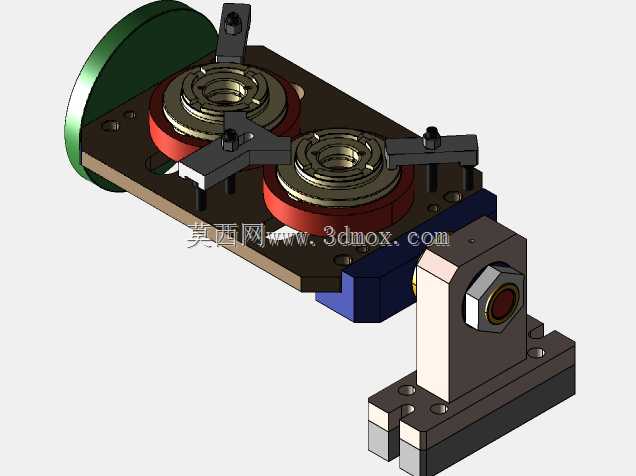

VMC四轴加工双工位回转夹具

这款VMC配套的四轴加工夹具，主要应用于立式加工中心的多面零件批量加工场景，针对盘类、小型法兰类、端盖类需要完成周向多工位铣削、钻孔、镗孔工序的工件设计，能够在单次装夹的前提下配合机床第四轴完成360度范围内的回转分度加工，有效减少传统加工过程中多次装夹带来的定位误差，同时压缩工件上下料、重复找正的辅助工时，适配中小批量精密零件的机加工生产需求。夹具采用双工位并行装夹的设计思路，底座通过标准T型槽螺栓与机床工作台完成锁紧固定，尾端的回转连接座直接与机床第四轴的输出法兰对接，另一端的可调尾座顶紧结构可根据夹具整体长度调整支撑间距，保证回转过程中的整体刚性，避免高速切削时出现颤振影响加工面精度。两个装夹工位采用对称式布局，每个工位配置了环形定位支撑座，能够与工件的内孔或基准端面完成贴合定位，配合上方的回转压臂结构实现快速压紧，压臂的压紧点避开了工件的加工走刀路径，不会对刀具行程产生干涉，同时压块采用可更换的软质接触头，避免装夹过程中划伤工件已加工表面。夹具的整体安装边界充分考虑了常用VMC机型的工作台行程范围，回转直径控制在机床第四轴的允许摆动区间内，不会在回转分度过程中与机床防护罩、主轴单元发生碰撞，底座上的定位键槽与机床工作台的T型槽方向匹配，安装时可快速完成初始位置找正。在功能设计上，这款夹具充分兼顾了装夹效率与加工刚性，双工位布局可在一个工位处于切削加工状态时，操作人员在机床安全门外完成另一个工位的工件上下料操作，进一步提升设备的有效稼动率；定位支撑座下方设置了排屑间隙，加工过程中产生的铁屑、切削液可顺着间隙流入机床排屑器，不会在夹具表面积聚造成定位面贴合精度下降。整体结构采用模块化设计，定位座、压臂、尾座支撑单元均可根据加工工件的尺寸规格进行快速更换，无需重新制作整套夹具本体，能够覆盖一定尺寸范围内的同类型零件加工需求，大幅降低多品种小批量生产模式下的工装投入成本。
