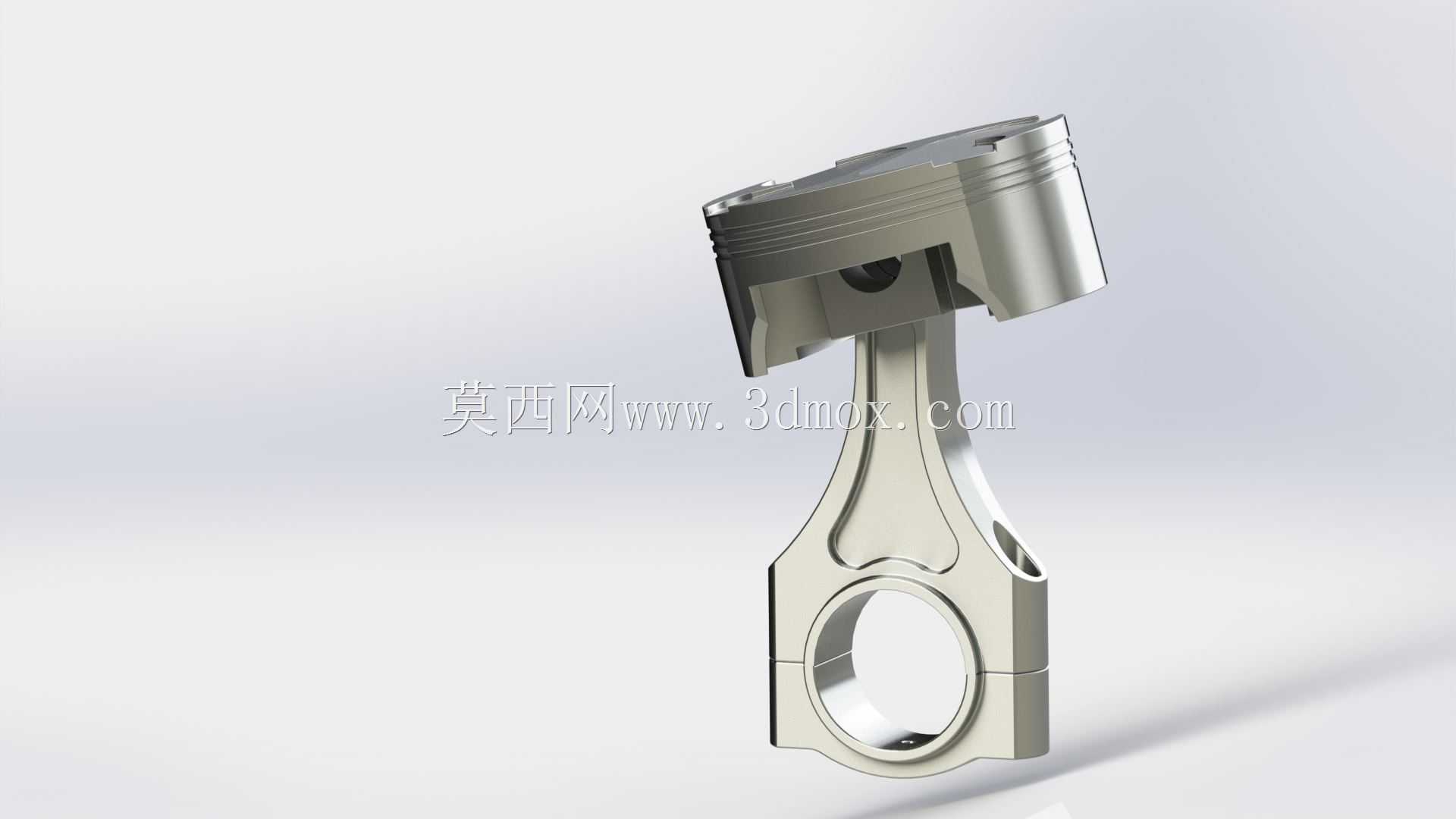

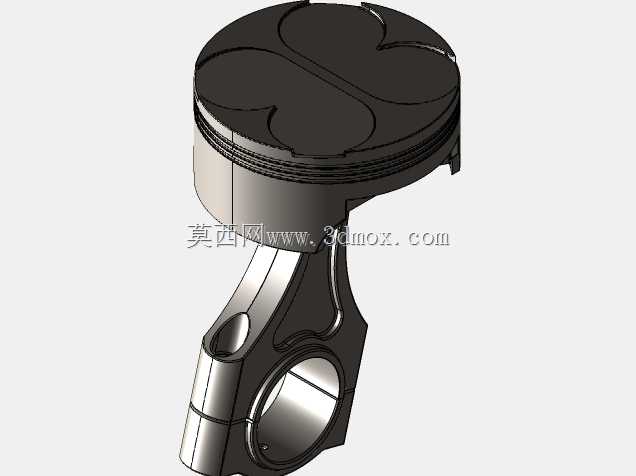

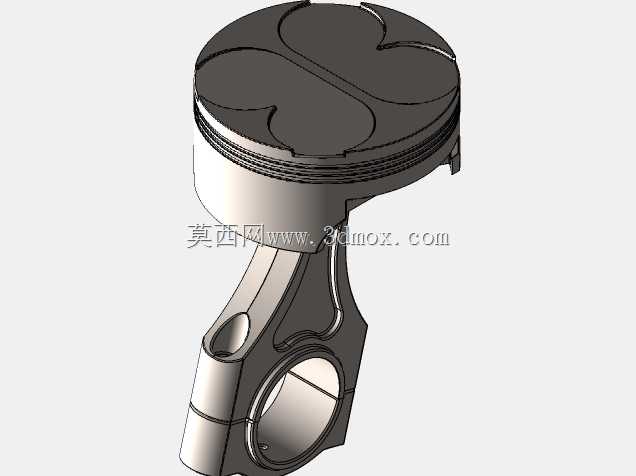

活塞连杆组是内燃机动力转换的核心运动部件,广泛应用于车用往复式汽油发动机、柴油发动机,同时也适配往复式柱塞泵、气体压缩机等需要实现直线往复运动与旋转运动转换的工业设备场景,是动力输出环节中承担力传递与运动形式转换的关键组件。在车用发动机的实际运行中,活塞组件直接承接气缸内燃油混合气燃烧膨胀产生的高压推力,通过活塞销将作用力传递给连杆,最终带动曲轴旋转完成动力输出;而在往复泵类设备中,该组件的受力逻辑恰好相反,由曲轴端输入旋转动力,通过连杆带动活塞在气缸内做往复直线运动,完成流体介质的吸入、压缩与排出作业,部分工况下活塞还需配合气阀组件实现气缸端口的启闭密封,保障腔室压力稳定。

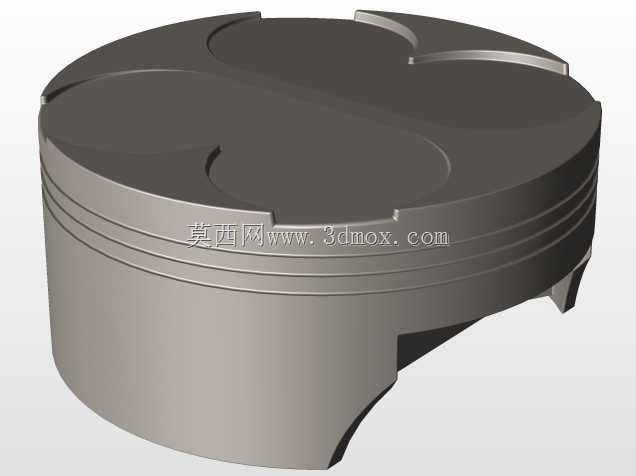

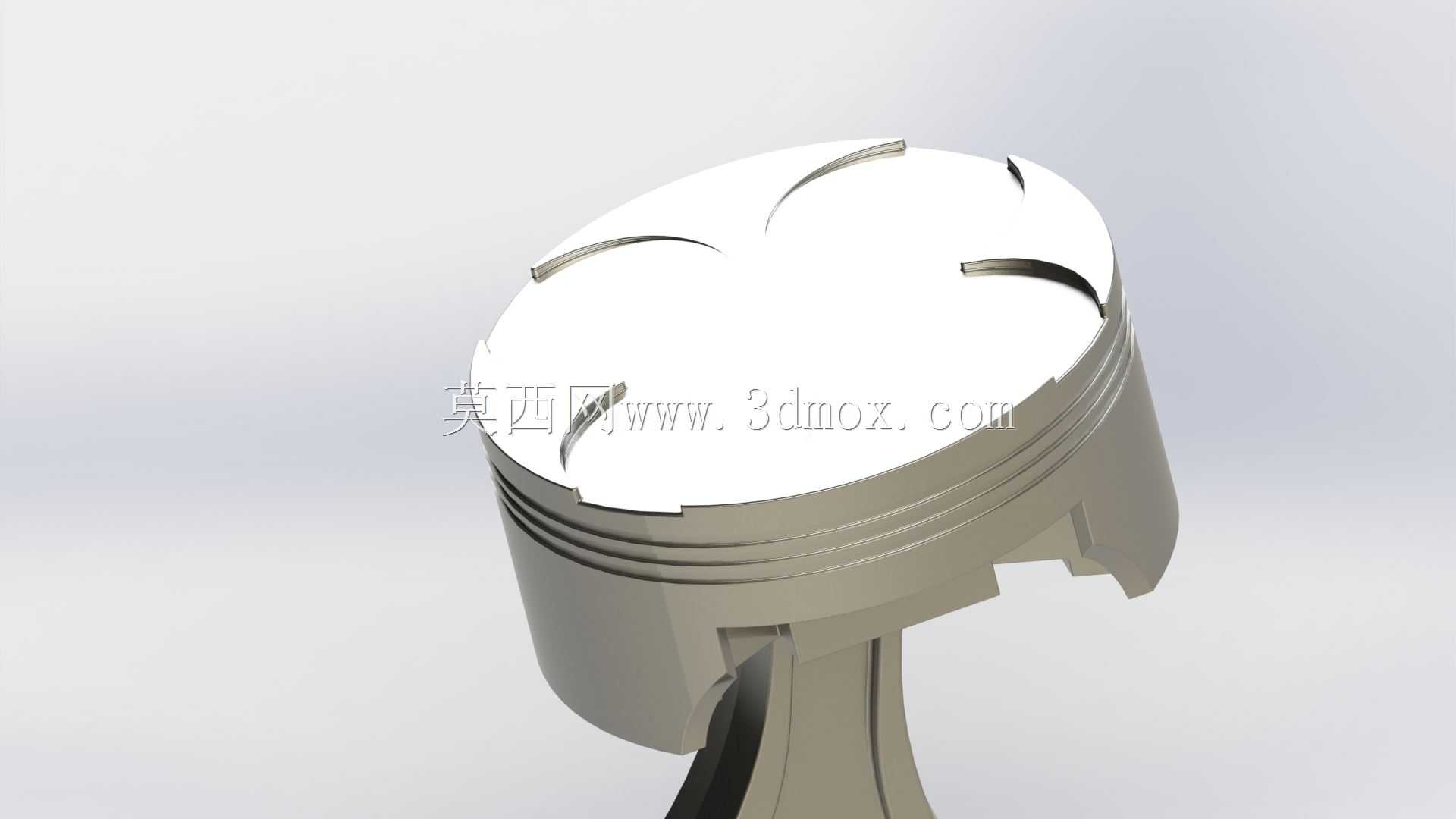

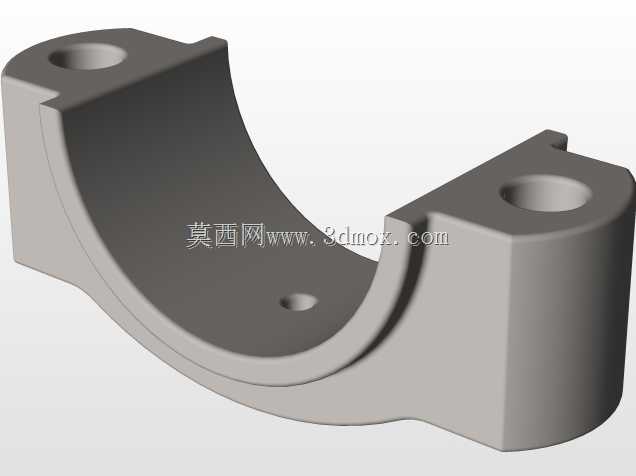

本次设计的活塞连杆组在功能特性上做了针对性优化,活塞头部设置多道环槽结构,可分别安装气环与油环,气环负责密封燃烧室高压燃气,避免燃气下窜至曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞裙部采用型线优化设计,可适配热态工况下的膨胀变形,避免冷态间隙过大产生敲缸异响,同时保证热态下活塞与气缸壁的贴合间隙均匀,降低往复运动的摩擦损耗。连杆部分采用工字形截面结构设计,在保证结构强度与抗疲劳性能的前提下尽可能降低组件整体质量,减小往复运动惯性力,适配发动机高转速运行的工况需求;连杆大小端分别设置活塞销孔与曲轴轴瓦安装位,大端采用分体式结构设计,可实现与曲轴连杆轴颈的便捷装配,小端设置衬套安装位,降低活塞销与连杆的转动摩擦损耗。

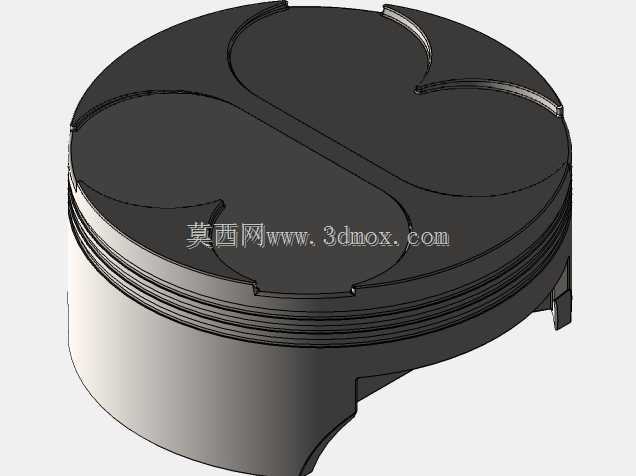

在安装边界与尺寸适配层面,活塞外径严格匹配对应排量发动机的气缸内径公差要求,活塞销孔中心距、连杆大小端中心距均符合对应机型的曲柄连杆机构参数设计,可直接适配原厂气缸体、曲轴的安装位,无需额外修改即可完成装配;活塞顶部的燃烧室凹坑造型匹配对应机型的燃烧室设计,可保障缸内混合气的涡流形成与燃烧效率,连杆螺栓的安装孔位、锁紧力矩参数均符合通用发动机装配规范,能够承受最高燃烧压力下的冲击载荷,同时满足长时间高负荷运行的抗疲劳要求。
