双导轨伺服驱动直线滑台模组

该双导轨伺服驱动直线滑台模组，是面向精密自动化生产场景设计的直线执行部件，广泛应用于3C电子零部件装配、小型工件精密检测、锂电池极片裁切送料、实验室精密取样移载等对运动定位精度有较高要求的工位，可作为单轴运动单元独立使用，也可通过多轴组合搭建十字滑台、龙门式运动平台，适配不同行程的往复直线运动需求。

从实际用途来看，该模组核心作用是将伺服电机的旋转运动，通过联轴器与传动组件转化为滑座的高精度直线往复运动，带动安装在滑座上的夹爪、检测探头、裁切刀具等执行端完成指定位置的作业动作，可替代人工完成高频次、高精度的重复位移动作，有效降低人工操作的定位误差，提升生产环节的运动一致性与作业效率。

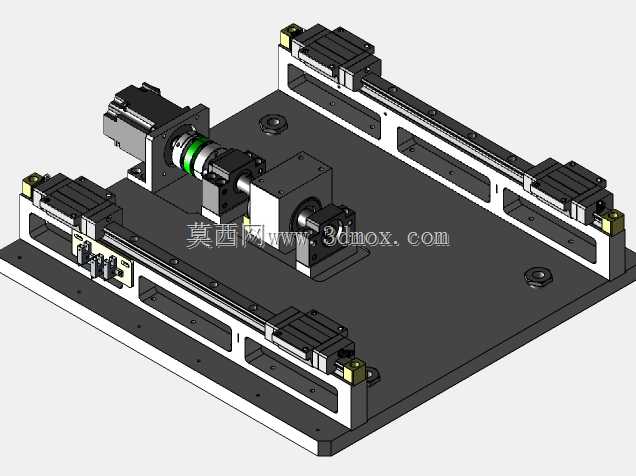

产品功能特性上，模组采用双侧平行LM导轨布局，相比单导轨结构拥有更高的负载能力与抗倾覆性能，可承受滑座上不同方向的偏载力矩，运行过程中导轨配合顺畅无卡滞，长期运行磨损量小，能长时间保持稳定的运动精度；驱动端采用伺服电机搭配联轴器直连的传动结构，传动间隙小，响应速度快，可实现精准的位置、速度控制，配合两端的限位检测组件，可实现软限位与硬限位双重保护，避免滑座超程运行造成设备碰撞损坏；底座采用一体化加厚平板结构，自身刚性充足，安装后不易产生形变，可保证导轨安装面的平面度要求，为模组长期稳定运行提供结构基础。

设计思路层面，该模组优先考虑了安装适配性与维护便捷性，整体采用扁平化布局设计，驱动端组件集中布置在底座一端，不会额外占用滑座的有效行程空间，双侧导轨采用对称式安装定位设计，装配时可快速完成导轨的平行度校准，降低装配调试难度；滑座上预留了标准化的安装螺孔阵列，可直接适配不同规格的执行部件安装，无需额外加工转接板；底座四周预留了沉头安装孔，可直接固定在设备机架或者工作平台上，安装定位便捷。

外形尺寸与安装边界方面，该模组整体为矩形平板式结构，底座长宽尺寸适配中等行程的运动需求，整体高度较低，可适配安装空间紧凑的设备内部工位，安装时需保证底座安装面的平面度误差在允许范围内，避免底座受迫变形导致导轨卡滞；滑座运行过程中两侧需预留足够的安全间隙，避免与周边设备部件产生运动干涉，驱动端电机侧需预留接线与维护空间，方便后续进行线缆布置与部件维护保养。
