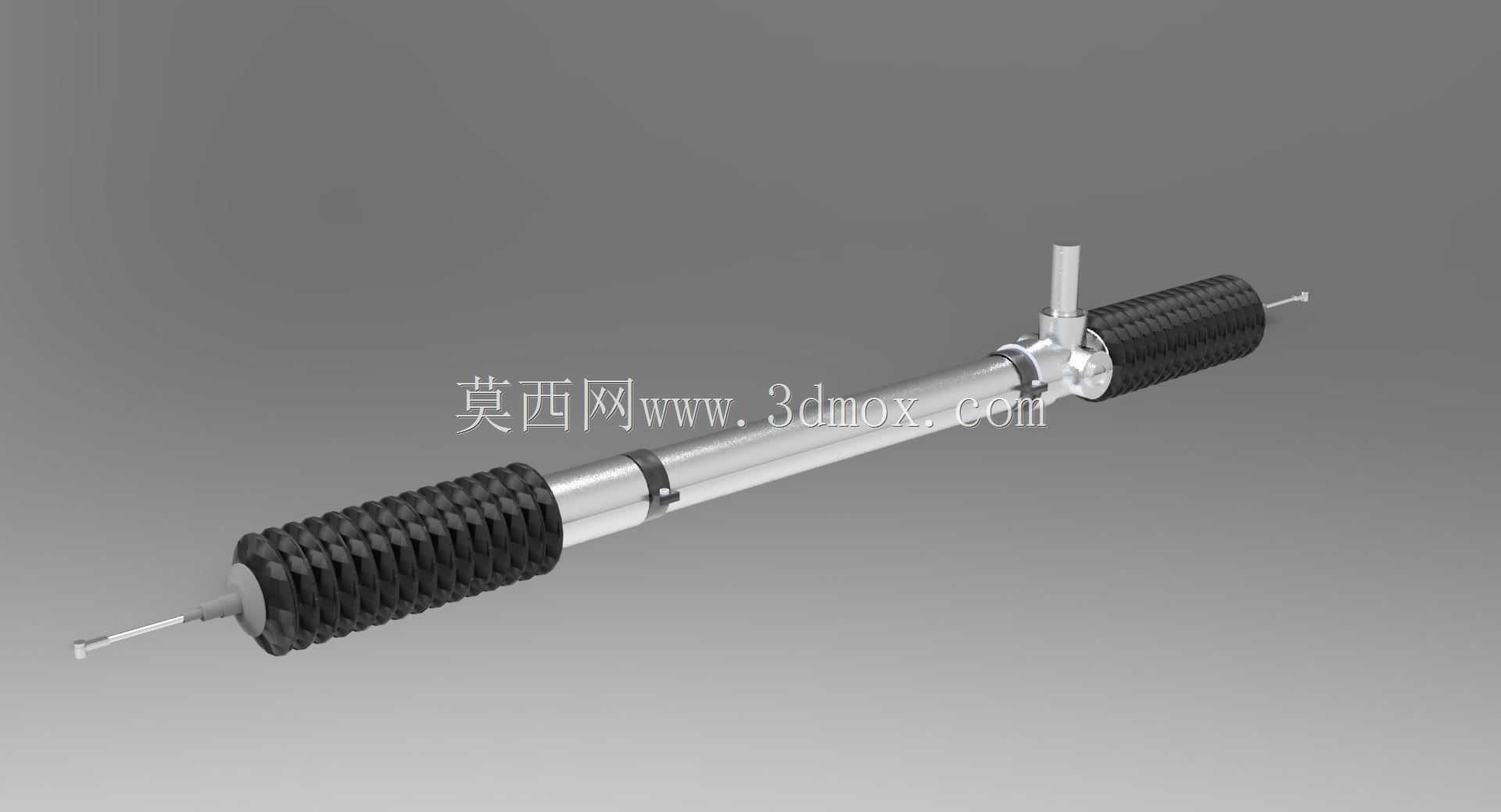

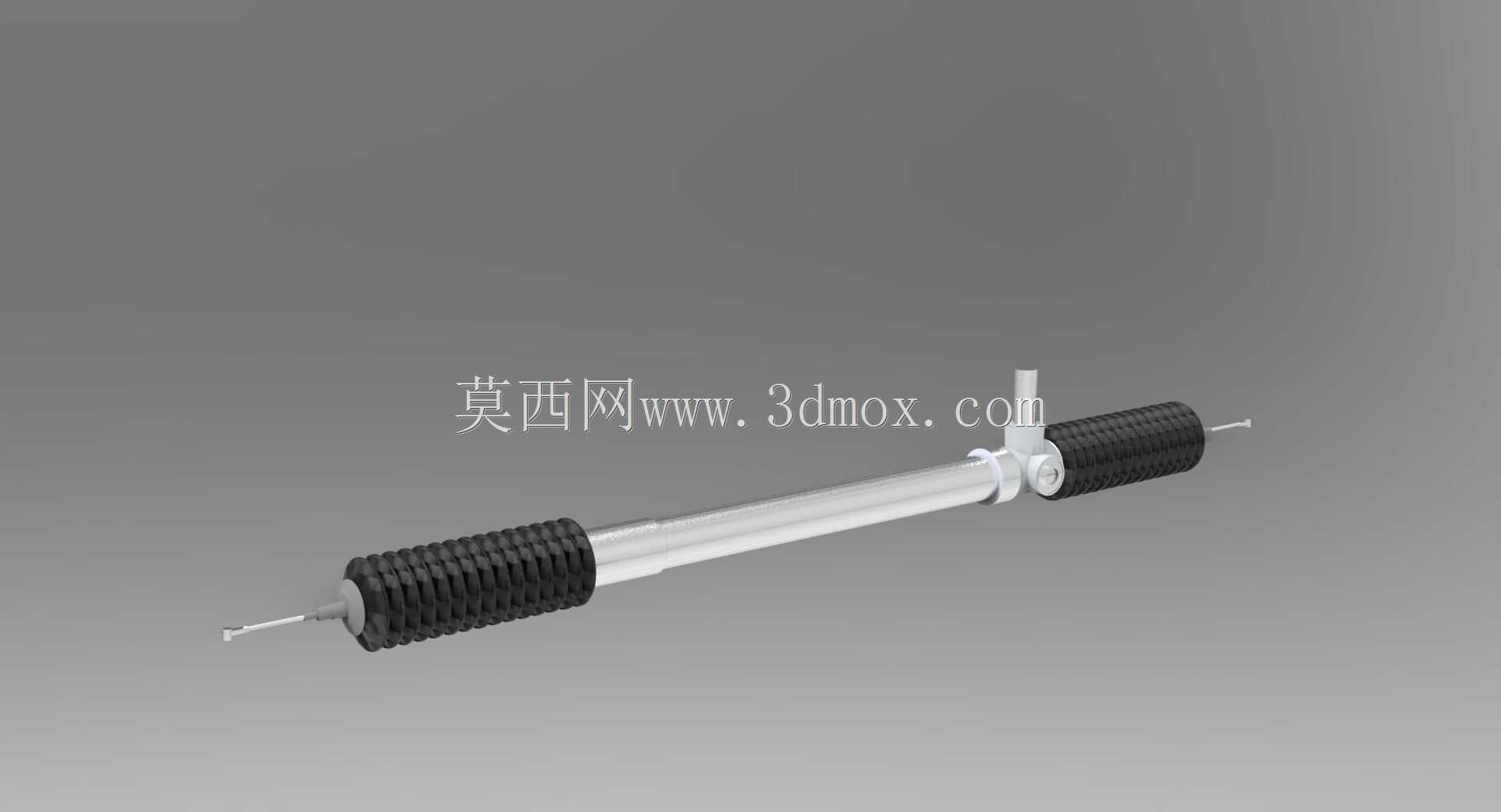

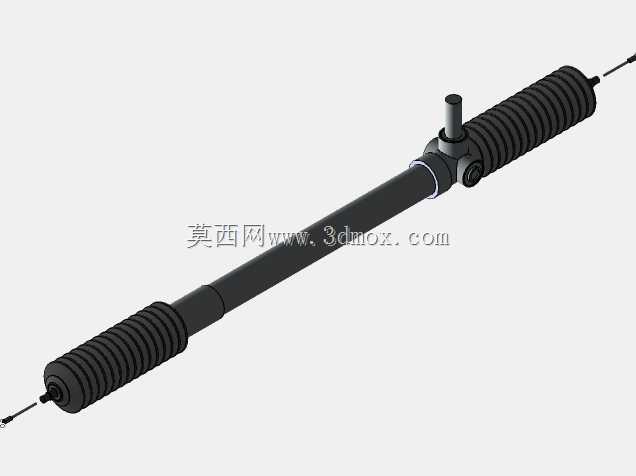

丰田Supra性能车用转向齿条结构设计

该转向齿条是面向性能取向乘用车开发的底盘核心转向执行部件，主要应用于前置后驱布局的运动型车辆转向系统中，承担将转向器输入的旋转运动转化为横向直线往复运动、带动转向拉杆推动车轮偏转实现车辆转向的核心功能，是转向系统中直接决定转向响应速度、转向虚位大小与路感传递精度的关键构件。在实际装车场景中，该部件横向布置于前副车架与前桥之间的预留安装空间内，两端通过球头销与左右转向节臂铰接，中部通过固定衬套与副车架安装点刚性连接，输入端与转向助力输出轴配合，整体安装边界充分适配性能车低矮的前舱布局，不会与周边的悬架摆臂、制动管路、散热组件产生运动干涉。从功能特性来看，该转向齿条采用齿轮齿条啮合的传动结构，齿条本体选用高强度合金钢经调质、表面淬火处理，齿面啮合精度控制在较高等级，既能够承受激烈驾驶工况下大侧向力带来的冲击载荷，又能保证转向输入的无迟滞传递，两端的防护套采用耐油耐老化的波纹橡胶结构，可阻挡路面泥水、沙尘进入齿条啮合腔，避免齿面异常磨损，同时预留了合适的伸缩行程，满足车轮上下跳动时的拉杆长度补偿需求。设计过程中，工程师首先根据目标车型的转向比要求确定齿条的有效行程与齿形参数，结合前桥最大转向角计算齿条的总移动距离，确保内外轮转向角度符合阿克曼几何特性，减少转向过程中的轮胎磨损；其次针对性能车的使用场景，优化了齿条的直径与支撑点位置，提升齿条整体刚度，降低大侧向力工况下的齿条形变，保证激烈过弯时的转向精准度；同时充分考虑装配与维护便利性，中部的安装支座采用标准化的螺栓固定接口，两端的拉杆连接端采用通用化的球头配合尺寸，可适配同平台多款车型的升级替换需求。外形尺寸方面，该齿条整体为长轴类结构，主体杆身直径匹配安装衬套的标准尺寸，总长度适配目标车型的前轮轮距范围，输入端轴头的尺寸与花键参数完全匹配对应车型的转向助力输出接口，两端的拉杆连接螺纹采用统一规格，无需额外改装即可完成装车适配，整体结构紧凑，在满足强度与行程要求的前提下尽可能压缩径向尺寸，为前舱其他性能升级部件留出充足布置空间。
