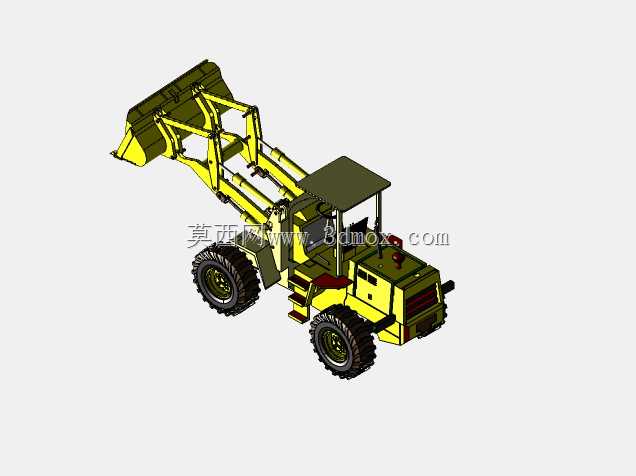

JCB重型轮式装载机整机结构设计

该重型轮式装载机主要面向矿山开采、基建土石方作业、散货堆场转运、市政工程施工等核心作业场景，可独立完成松散物料铲掘、短距离转运、高位装卸、场地平整等多类作业任务，适配砂石、煤炭、矿渣、土石方等多种散状物料的处理需求，是工程建设领域通用性极强的核心作业装备。整机采用经典的铰接式车架布局设计，前车架承载工作装置与前驱动桥，后车架布置动力舱、驾驶室与后驱动桥，铰接点位置经过多轮受力校核，可保证整机转向时的转弯半径控制在合理区间，适配狭窄作业场地的灵活转向需求，同时铰接结构的受力分布均匀，可承受重载作业时的交变冲击载荷，大幅提升结构件的疲劳寿命。工作装置采用反转六连杆机构设计，铲斗举升过程中可自动保持平移状态，避免物料在举升过程中洒落，连杆机构的铰点位置经过运动学仿真优化，铲斗的收斗角、卸料角、最大举升高度、最大卸料距离均匹配常规工程作业的通用需求，可适配不同高度的自卸车货厢卸料作业，同时铲斗斗刃采用加厚耐磨结构设计，可应对硬质物料铲掘时的磨损与冲击，斗齿采用可更换式结构，后期维护更换便捷。驾驶室采用开放式顶棚设计，视野开阔无遮挡，操作人员可清晰观察铲斗作业状态与前轮周边工况，驾驶室内部预留了操纵机构、座椅的安装空间，上下车扶梯的步距与扶手位置符合人机工程学要求，可降低操作人员上下车与长时间作业的疲劳强度。动力舱采用紧凑化布局设计，在预留发动机、液压系统、散热系统安装空间的同时，保证整机的前后轴荷分配处于合理范围，重载作业时可提供足够的牵引力与铲掘力，同时整机的外形尺寸经过边界校核，满足常规道路转运的尺寸限值要求，轮胎采用大花纹深沟槽的工程专用轮胎，接地比压小，抓地力强，可在泥泞、凹凸不平的非铺装作业场地稳定行驶，驱动桥采用刚性连接结构，可承受重载作业时的冲击载荷，制动系统布置在轮边位置，制动响应迅速，可保证重载作业时的行驶安全性。整机所有零部件的装配关系经过干涉检查，各运动部件在全行程作业过程中无运动干涉，液压管路的布置预留了足够的运动间隙，避免作业过程中管路被挤压磨损，整机结构兼顾了作业性能、结构强度与维护便捷性，可满足各类重载工程场景的长期作业需求。
