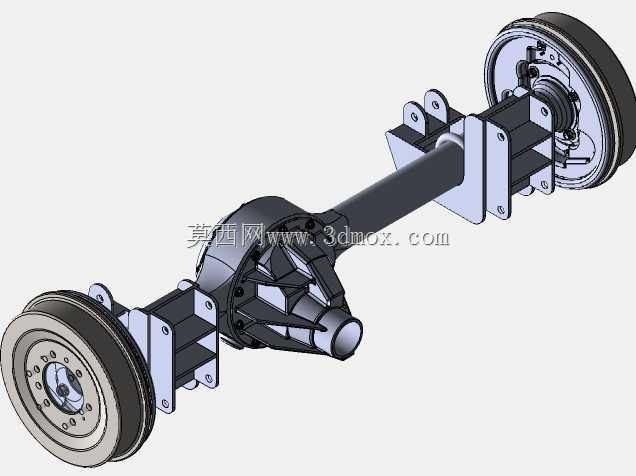

丰田越野车鼓刹驱动后桥总成结构设计

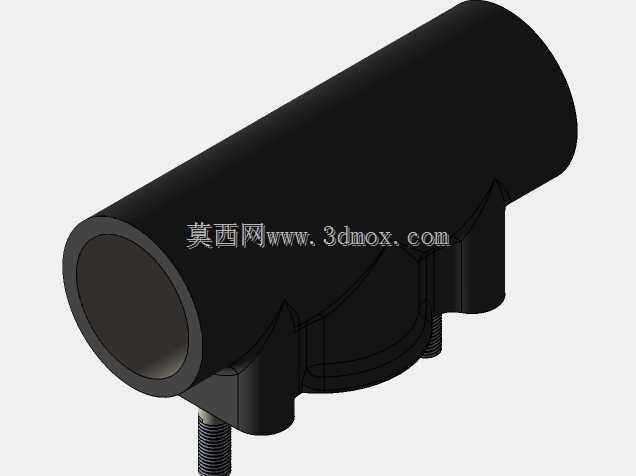

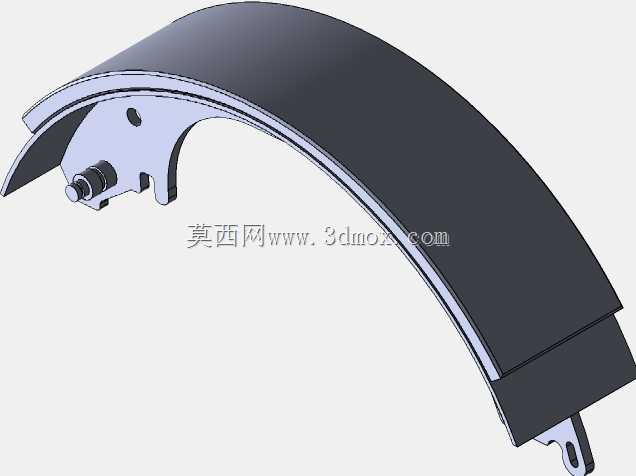

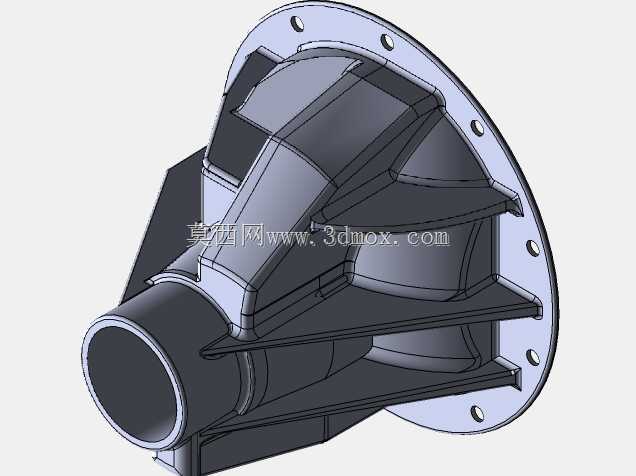

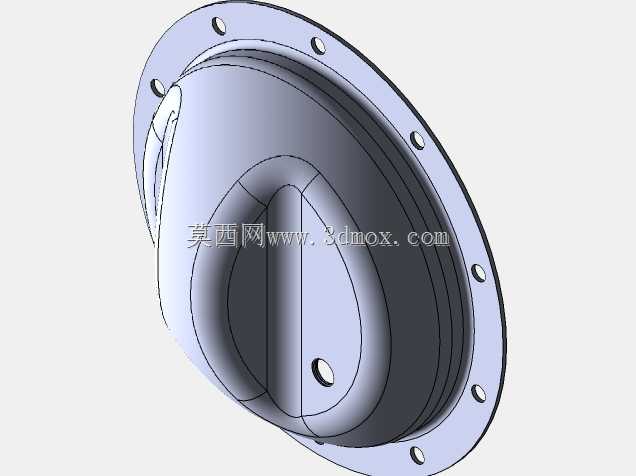

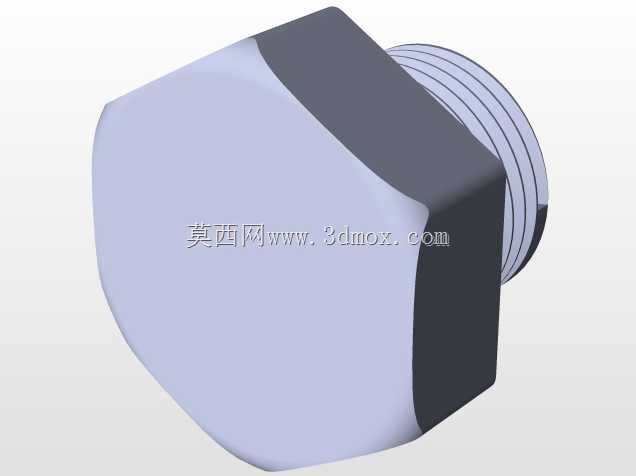

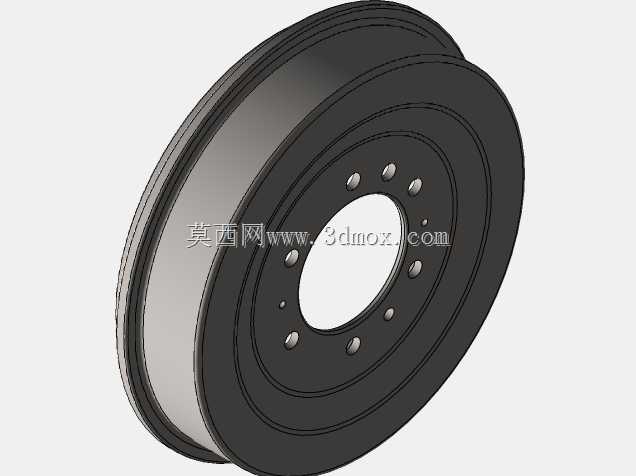

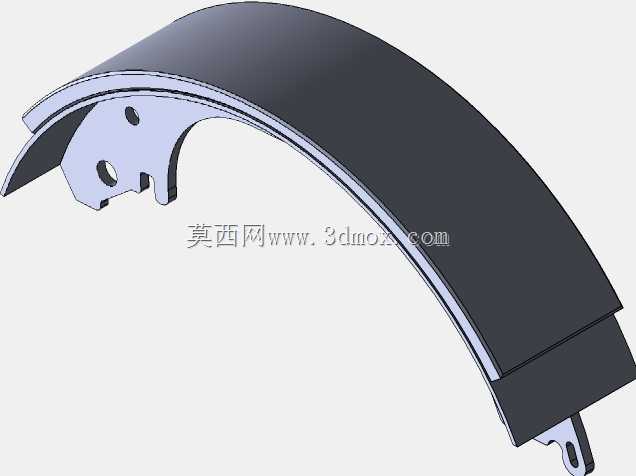

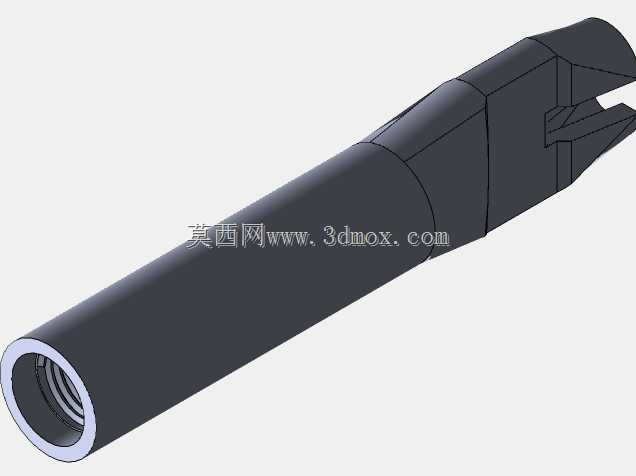

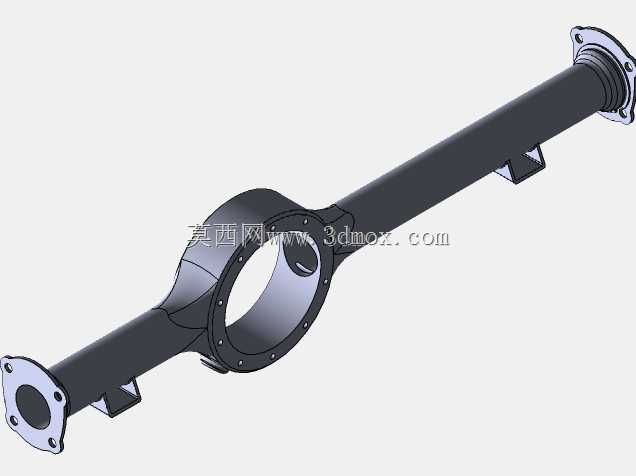

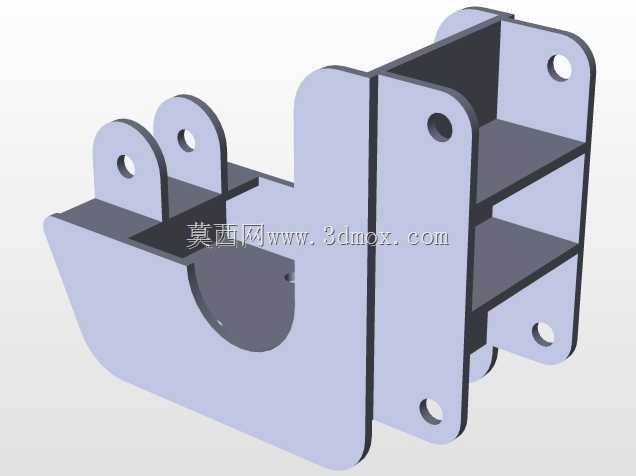

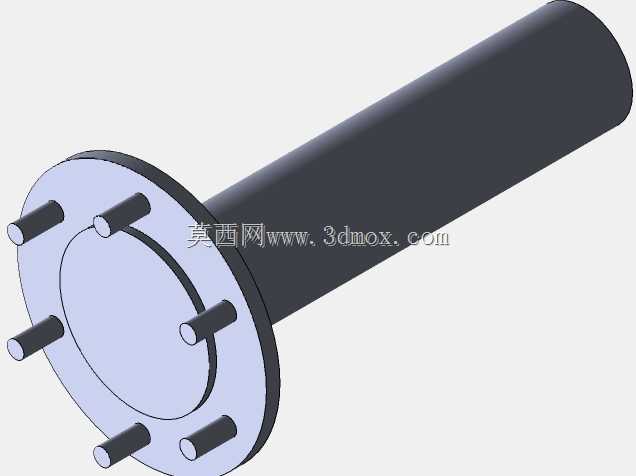

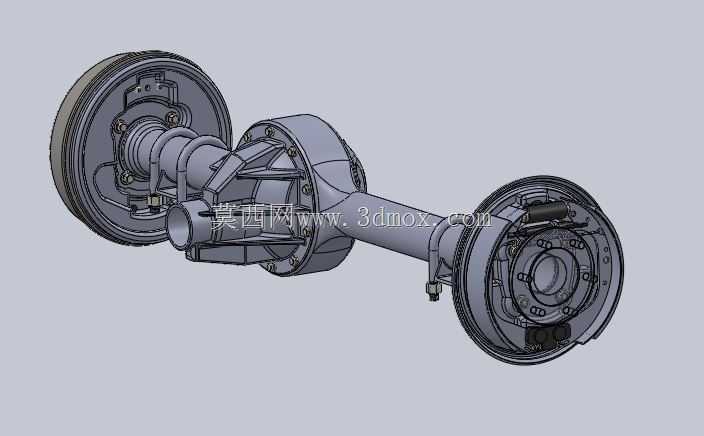

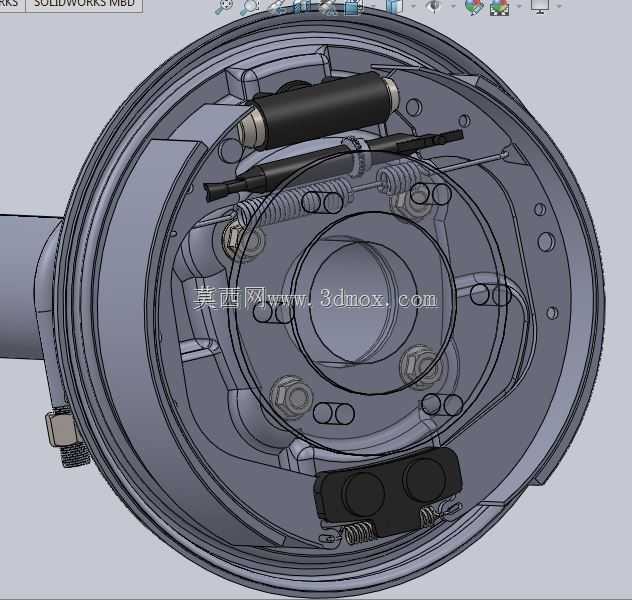

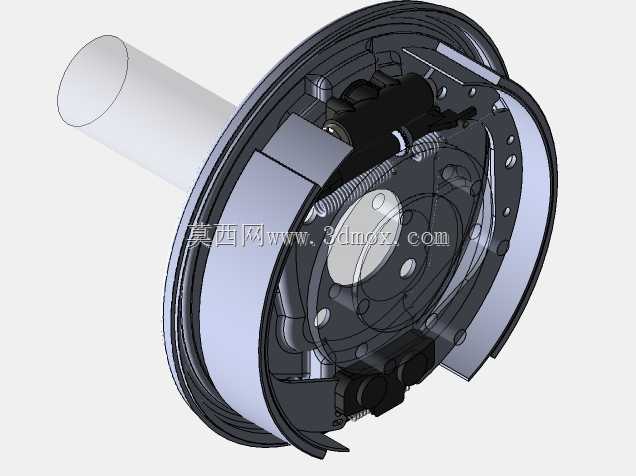

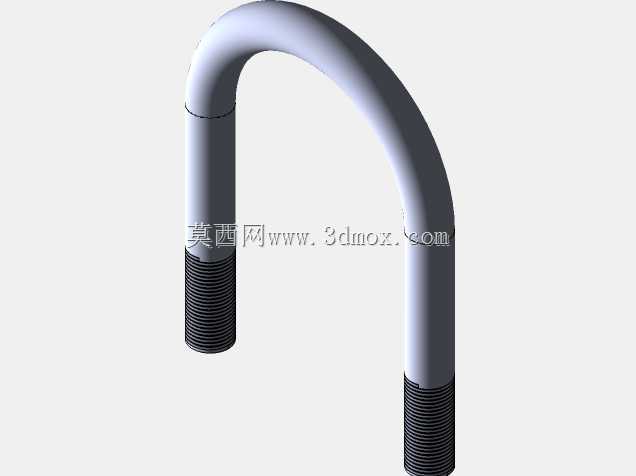

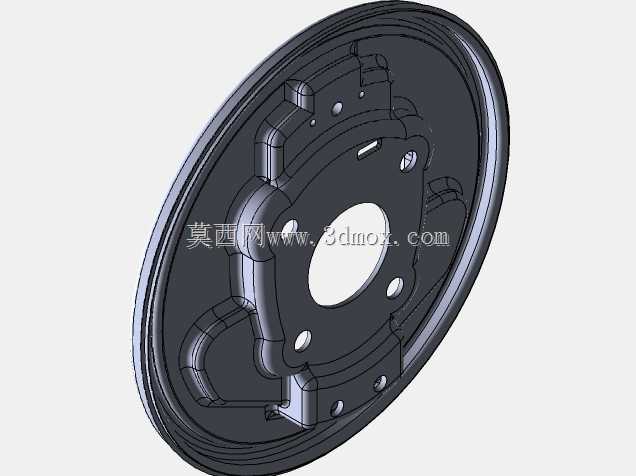

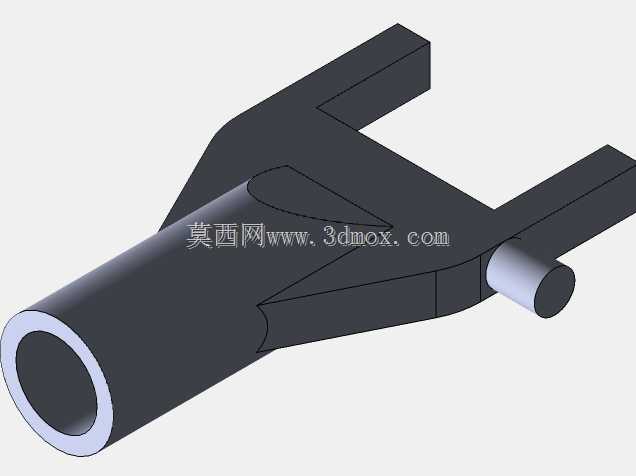

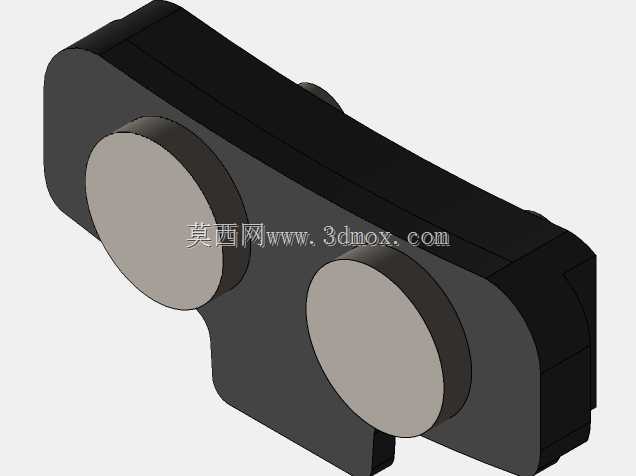

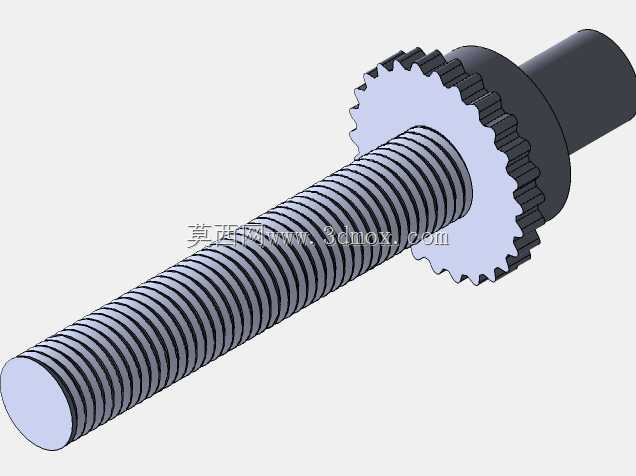

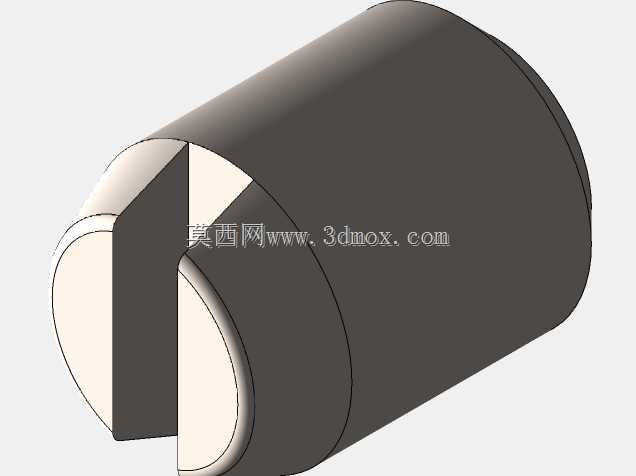

该驱动后桥总成是硬派越野车辆底盘传动与制动系统的核心集成部件，主要应用于非承载式车身的越野车型底盘布局，承担着将传动轴输入的动力经减速、差速后分配至两侧车轮，同时承载车身载荷、提供鼓式制动效能的核心作用，适配复杂非铺装路面的大扭矩传递与持续制动需求，可在泥泞、砂石、陡坡等越野工况下保持稳定的动力输出与制动可靠性。从功能特性来看，该总成集成了主减速器、差速器、半轴、桥壳以及两侧鼓式制动器组件，主减速器可实现动力的直角换向与扭矩放大，匹配越野场景下的低转速大扭矩输出需求；差速器组件可在车辆转弯或行驶于不平路面时，允许两侧车轮以不同转速转动，避免轮胎拖磨与传动系统干涉；桥壳采用整体式承载结构，可承受车身垂直载荷以及行驶过程中产生的纵向、横向冲击力，为内部传动部件提供密闭防护，避免泥水、砂石侵入造成部件磨损；两侧的鼓式制动器具备更大的制动蹄片接触面积，制动力矩输出充足，且封闭结构可减少越野场景下泥水、粉尘对制动摩擦副的侵蚀，持续制动稳定性优于同尺寸盘式制动器，适配越野场景下长下坡、重载制动的使用需求。在设计思路上，该总成优先考虑越野工况的结构强度与可靠性，桥壳采用变截面设计，在差速器安装位置预留足够的主减速器安装空间，同时向两侧半轴方向逐步收窄，在保证结构刚度的前提下控制整体重量，降低簧下质量提升行驶平顺性；制动器端的安装法兰匹配轮毂轴承的安装定位基准，保证制动鼓与车轮的同轴度，避免制动抖动问题；差速器壳体的轴承安装位采用高精度配合设计，保证齿轮啮合间隙处于合理区间，降低传动噪音与磨损；桥壳上预留的钢板弹簧安装座、减震器连接位严格匹配越野车型的悬架安装边界，可直接适配对应车型的悬架系统，无需额外改制即可完成装配。从安装边界与尺寸适配来看，该后桥总成的轮距参数、板簧安装中心距、主减速器输入法兰的连接尺寸均匹配对应越野车型的底盘安装点位，两侧制动器的制动管路接口采用标准规格，可直接对接整车制动管路，桥壳上方的通气阀设计可避免桥壳内部因温度变化产生压力差造成油封渗漏，半轴采用全浮式设计，可单独承受车轮端的弯曲载荷，传动仅承担扭矩传递，即便半轴出现断裂车轮也不会脱离桥壳，进一步提升越野行驶的安全冗余，整体结构完全适配硬派越野车在复杂路况下的高强度使用需求。
