牲畜运输用金属板货箱结构设计

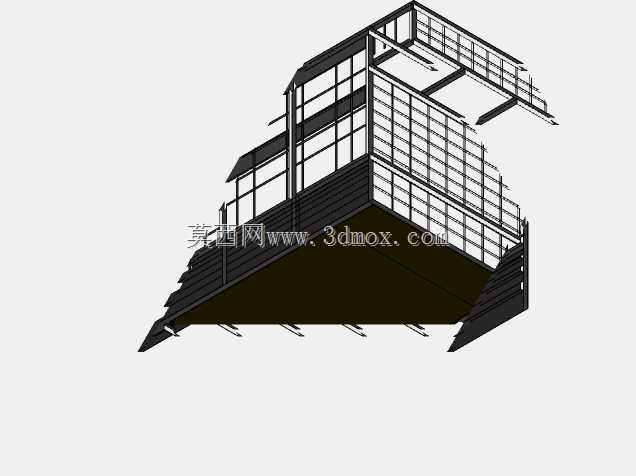

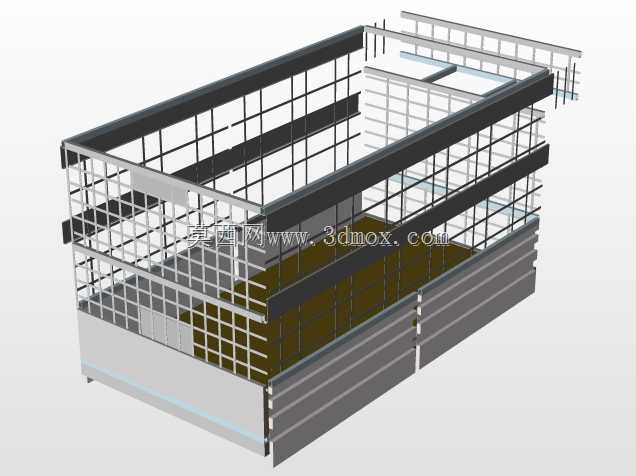

这款金属板箱主要应用于短途及中长途活体牲畜公路运输场景，适配中型、重型载货卡车的底盘安装需求，可装载生猪、羊只等中小型活体畜禽，替代传统高栏运输的围栏结构，在保障运输过程中牲畜活动空间充足的同时，避免活体畜禽在运输途中因受惊窜出、路面颠簸掉落引发的道路安全风险，也能减少运输途中畜禽排泄物飞溅对路面环境造成的污染。从实际使用功能来看，该箱体采用框架式承载结构，外围以冲孔金属板作为围护面，冲孔设计既可以保证箱体内部空气流通顺畅，避免密闭空间内畜禽因通风不畅出现应激反应，也能让外部自然光透入箱内，降低活体动物运输过程中的焦躁感；箱体底部采用整面防滑承重钢板设计，钢板表面做了防滑凸起处理，能够承载活体畜禽的整体重量，同时预留了排泄物导流缝隙，可将运输过程中产生的污水、废弃物导流至底盘下方的收集装置，避免运输过程中出现污水滴漏问题。在设计思路上，这款箱体采用模块化拼接思路，整体框架由标准矩形钢管焊接成型，围护板与框架之间采用螺栓可拆卸连接，当局部板材出现磕碰变形、锈蚀损坏时，无需整体更换箱体，仅需拆卸对应位置的板材即可完成维修更换，大幅降低后期运维成本；箱体两侧预留了可开合的装卸门结构，门体采用与箱体一致的冲孔板材质，装卸门开启后可形成倾斜坡道，方便畜禽自行进出箱体，无需额外搭建装卸坡道，提升装卸作业效率。在外形尺寸与安装边界上，该箱体宽度适配常规货运卡车的货台宽度，整体高度控制在道路运输限高要求范围内，箱体底部预留了与卡车底盘纵梁匹配的安装孔位，可直接通过U型螺栓与底盘纵梁紧固连接，无需对原车底盘进行额外打孔改装；箱体顶部预留了防护网安装点位，可根据运输需求加装顶部防护网，避免畜禽从箱体顶部窜出，同时也可加装遮阳防雨篷布支架，适配高温、降雨天气下的运输需求。箱体边角位置全部做了圆弧钝化处理，避免尖锐边角对装卸人员、运输畜禽造成刮擦损伤，框架连接处做了加强筋补强处理，可应对复杂路况下的颠簸冲击，避免长期使用后框架出现开焊、变形问题。
