车用插片式10A电流过载保护保险片

这款车用插片式保险装置，是汽车低压电气系统里不可或缺的电路安全防护部件，广泛应用在乘用车、商用车的车载电路回路中，覆盖灯光系统、影音系统、车载电控模块、辅助用电设备等各类车载用电支路的过载与短路防护场景，当回路中出现异常过流、短路故障时，保险内部的导体部分会快速熔断切断电路，避免大电流烧毁车载用电设备、引发线路过热起火的风险，是整车电气安全体系里的基础防护元件。

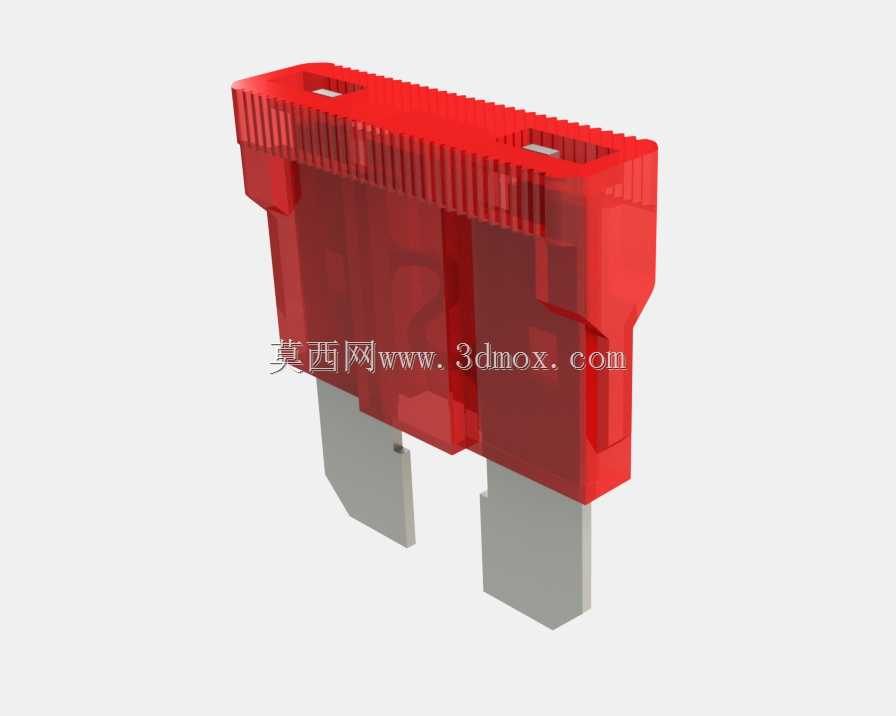

该产品采用经典的中号插片式保险结构，整体由红色绝缘基座与两个金属插脚两部分实体构成，绝缘部分采用耐温、绝缘性能优异的硬质工程塑料材质，表面做防滑齿纹设计，既可以在插拔操作时增加摩擦力方便徒手或用工具拆装更换，也能提升绝缘外壳的结构强度，避免日常车辆颠簸震动导致外壳开裂；外露的两个平行金属插脚采用导电性能优异、熔断特性稳定的金属材质，插脚端面做规整的切边处理，能够与保险座内的导电夹片紧密贴合，降低接触电阻，避免长期使用过程中出现接触不良、发热氧化的问题。

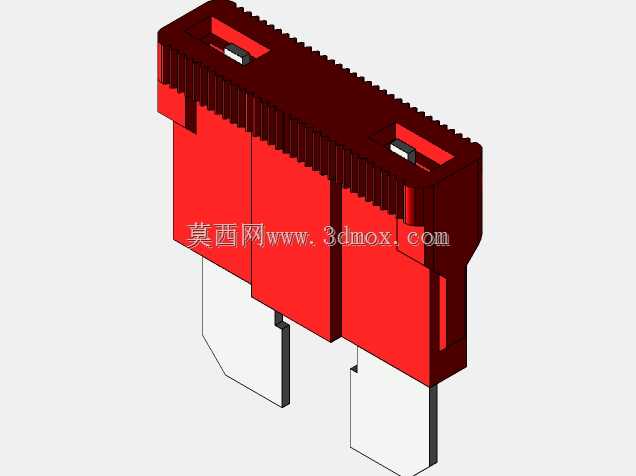

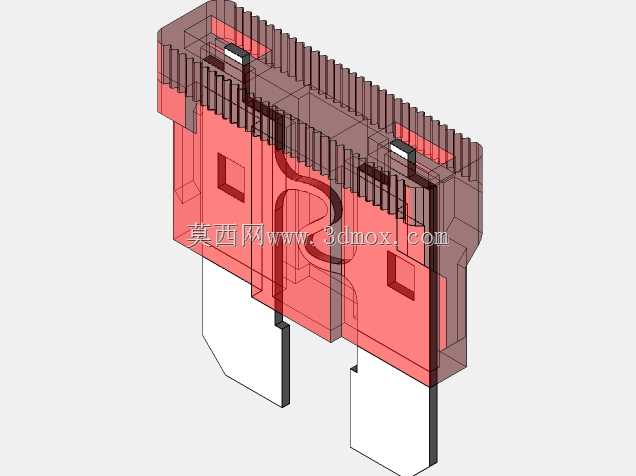

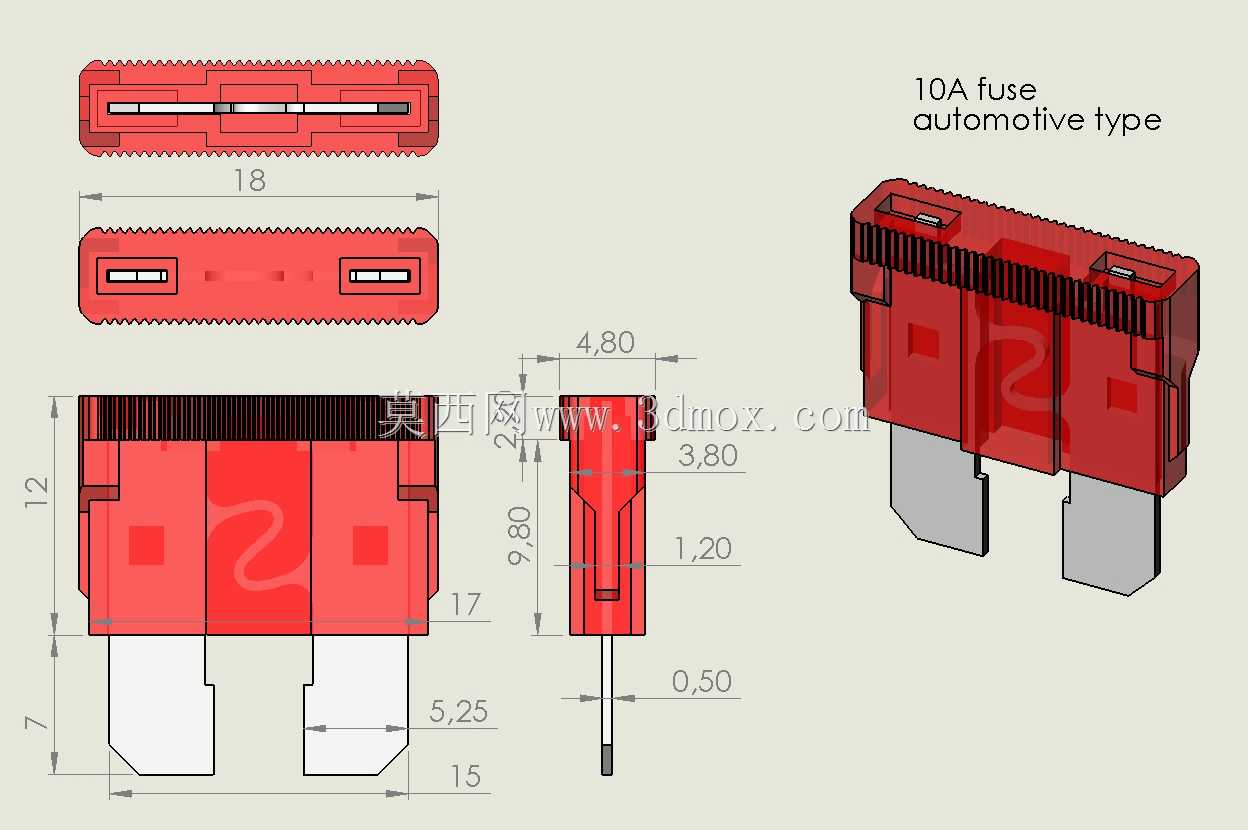

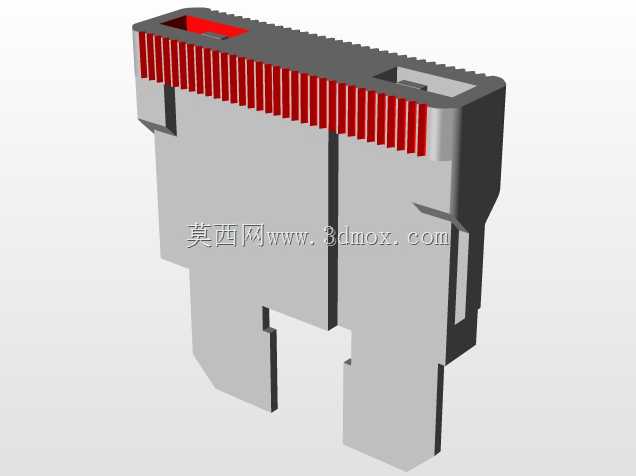

在设计过程中，完全参照车用插片保险的通用安装规范与实物测绘尺寸进行建模，整体外形总长度为18mm，绝缘基座部分总高度为12mm，金属插脚外露长度为7mm，两个插脚的中心间距为5.25mm，插脚厚度为0.5mm，插脚端部宽度为1.2mm；绝缘基座顶部的宽度尺寸为4.8mm，基座中部定位凸台的宽度为3.8mm，插脚根部到基座底部的定位尺寸为17mm，整体安装总宽度为15mm，所有尺寸均匹配市面通用的中号插片保险安装座的卡槽与导电位尺寸，能够直接适配绝大多数车型的保险盒安装位，无需额外修改安装结构。建模过程中还原了保险外壳的防滑纹理、插脚的倒角细节、外壳表面的标识区域，既可以用于车载电路系统的装配仿真、维修教学演示，也能作为汽车电气改装方案的配套元件模型使用，在做整车电气布线三维设计时，可以直接将该模型放入保险盒的对应安装位，校验保险盒内部的空间布局、保险片与周边线束、盒盖的干涉情况，也能用于车载配件的数字化展示、电路原理的可视化演示场景。
