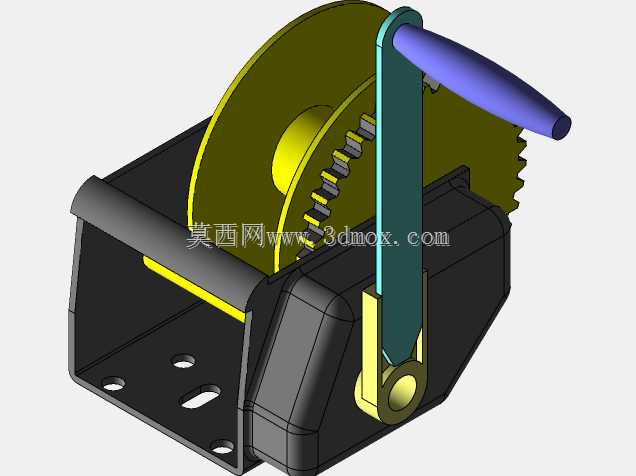

带自锁结构手动制动绞车结构设计

这款手动制动绞车主要面向小型起重牵引、户外作业、轻型设备移位等场景设计，常见于私家拖车配套、小型仓储货物拖拽、户外露营装备牵引、小型船舶岸边固定、农用轻型物料提拉等作业环节，依靠人力驱动即可完成额定负载内的牵引与收卷作业，无需外接电源或液压动力源，适配无供电条件的野外零散作业需求。从功能特性来看，该绞车集成了棘轮自锁制动结构，在摇臂停止施力时，棘爪会自动卡入棘轮齿槽，锁止卷筒转动方向，避免负载反向滑落引发安全事故，无需额外加装独立制动部件，操作时仅需扳动摇臂即可通过棘爪的单向啮合特性带动卷筒转动收卷绳索，反向扳动时可通过结构联动实现棘爪脱开完成放绳作业，操作逻辑简单，普通作业人员无需复杂培训即可上手使用。设计过程中优先考虑了结构可靠性与操作便捷性的平衡，整体采用框架式安装基座，基座底部预留多组安装孔位，可通过螺栓直接固定在平板拖车车架、仓储工位架体、户外固定锚点等安装基础上，安装边界适配多数常规轻型牵引作业的安装尺寸要求，无需对安装基础做大规模改造。卷筒部分采用凹槽式结构设计，可引导绳索有序排布在卷筒表面，避免绳索乱绳、卡绳引发的作业故障，摇臂采用加长力臂设计，配合符合人体工学的握持手柄，可降低操作人员施力强度，在额定负载范围内单人即可完成操作。整体结构外露部件均做了圆角过渡处理，避免操作过程中尖锐棱角剐蹭操作人员，框架式壳体既可以对内部棘轮传动结构形成防护，避免外界杂物进入齿槽造成卡滞，又能控制整体自重，方便单人搬运转移安装位置。该绞车的制动结构与传动结构集成度较高，没有冗余的零散部件，日常维护仅需定期在棘轮棘爪啮合部位加注润滑脂即可，长期使用过程中故障率较低，适配零散、非连续的轻型牵引作业需求，在小负载牵引场景下相比电动、液压驱动绞车具备更高的使用灵活性与更低的采购维护成本。
