带急回特性的旋转转往复运动机构

该机构是典型的急回式运动转换装置，主要应用在各类需要单向工作行程慢速进给、回程快速复位的自动化生产设备中，常见于轻工机械的送料工位、小型冲压设备的进给单元、包装生产线的推料机构以及专用机床的往复走刀结构中，能够在保证工作段运动平稳性的同时，大幅缩短空回程的耗时，有效提升整机的作业节拍与生产效率。

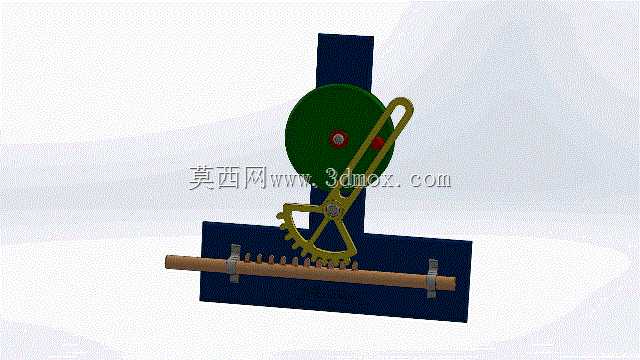

从实际用途来看，这套机构核心作用是将输入端的连续旋转运动，转化为输出端沿水平方向的直线往复运动，且通过扇形齿与连杆的配合实现急回特性：工作行程时输出齿条低速平稳移动，可带动执行部件完成推送、切削、压合等需要稳定出力的作业动作；回程时齿条快速反向退回，减少无作业状态的时间损耗，相比普通曲柄滑块机构，其急回特性更显著，传动过程中通过齿轮齿条啮合传递动力，传动比稳定，输出端的运动位置精度更高，可承受更大的轴向作业载荷。

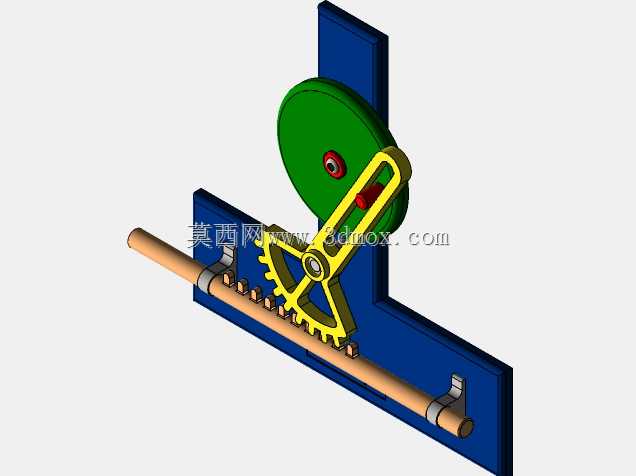

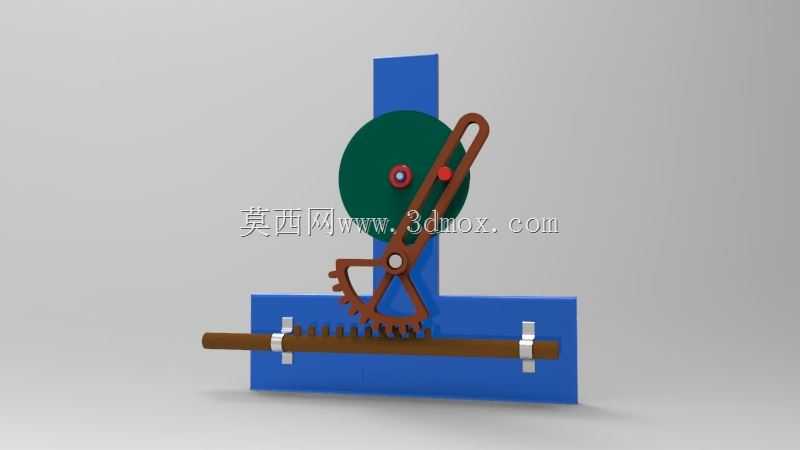

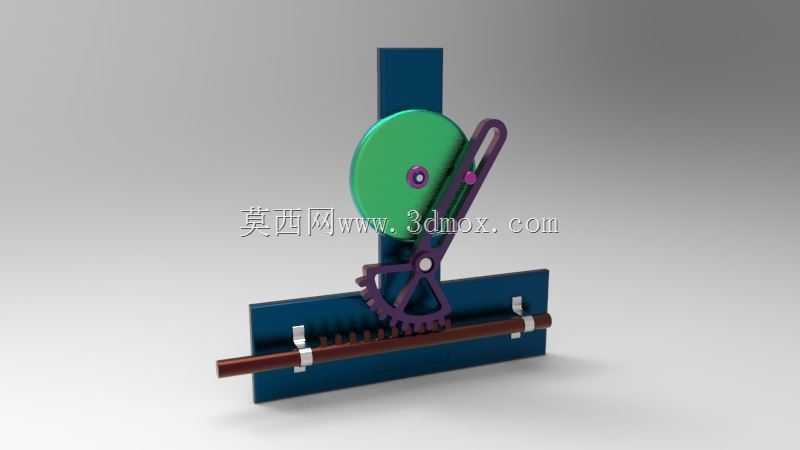

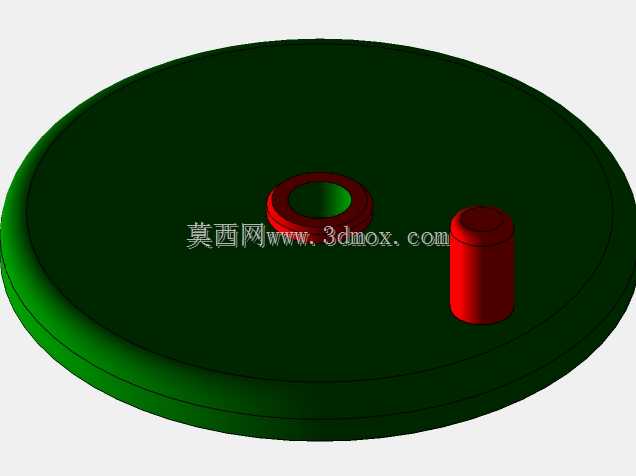

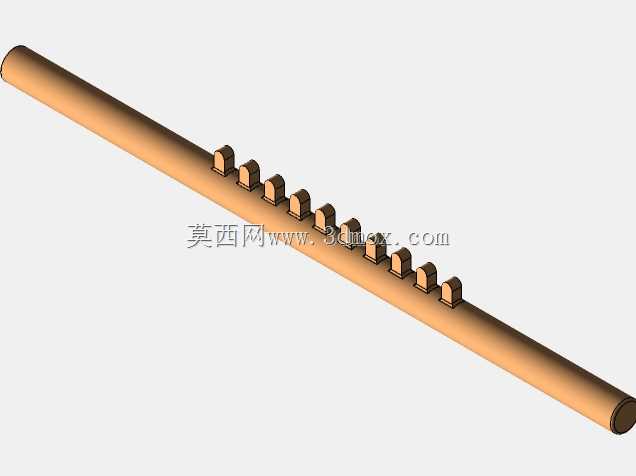

功能特性方面，机构整体采用立式安装布局，输入端为带偏心销的旋转圆盘，通过连杆带动扇形齿件绕固定铰支点做往复摆动，扇形齿与下方水平布置的齿条直接啮合，将摆动转化为齿条的直线往复运动；齿条两端设置有导向固定支座，可约束齿条的运动自由度，保证其仅沿水平轴向移动，避免运动过程中出现卡滞或偏斜；圆盘上的偏心销位置可根据行程需求调整，以此改变输出齿条的往复行程范围，适配不同作业行程的使用需求。

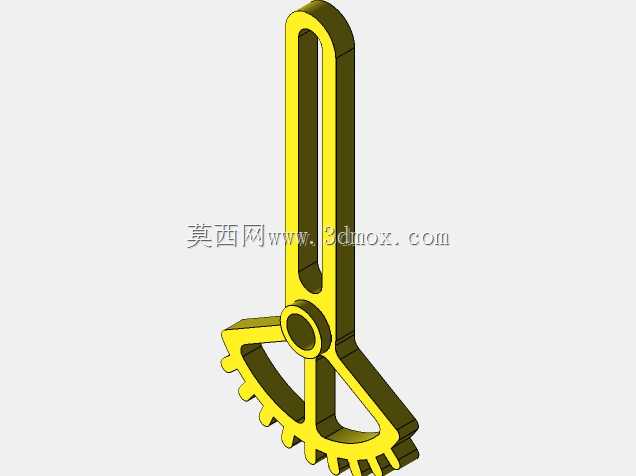

设计思路上，整套机构优先保证传动链路的刚性与运动可靠性，所有铰接位置均预留了销轴安装空间，可加装耐磨衬套降低长期运行的磨损量；旋转圆盘与动力输出轴直接连接，适配常规的旋转动力输入；扇形齿的齿形参数与下方齿条完全匹配，啮合侧隙控制在合理范围，既保证传动顺畅无卡滞，又避免反向回程时存在过大的空程误差；底部安装基板为整体式平板结构，所有部件均固定在基板上，可整体嵌入设备的安装位，无需额外搭建复杂的支撑结构。

外形尺寸与安装边界上，机构整体为立式矩形布局，竖直方向高度适配常规小型自动化设备的内部安装空间，水平方向长度由齿条行程决定，齿条两端伸出导向座的预留长度满足最大行程时的啮合长度要求，不会出现脱齿情况；底部基板预留有标准化的安装孔位，可直接通过螺栓固定在设备的安装平台上，输入端轴伸位置与常规动力源的输出轴尺寸匹配，输出齿条端部可直接连接各类作业执行部件，无需额外加装转换接头，整体安装调试便捷，适配性强。
