带冷却回路的U型管件注塑成型模具

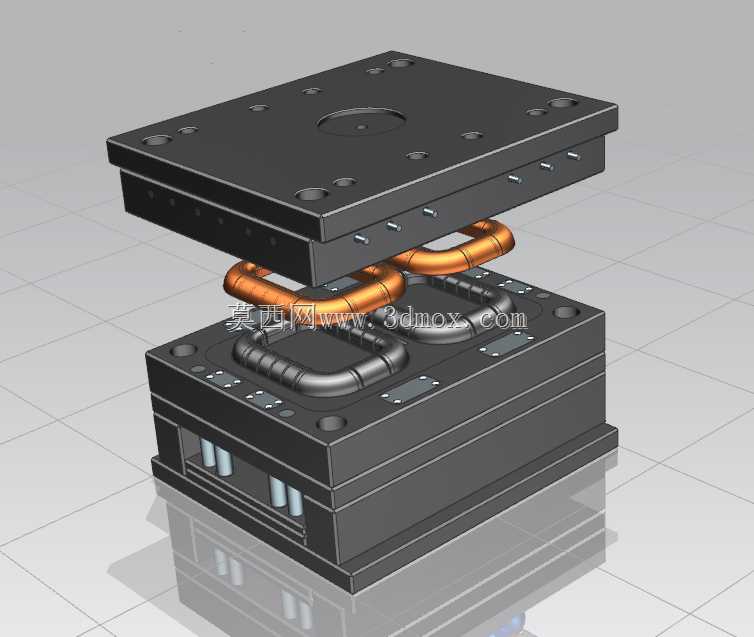

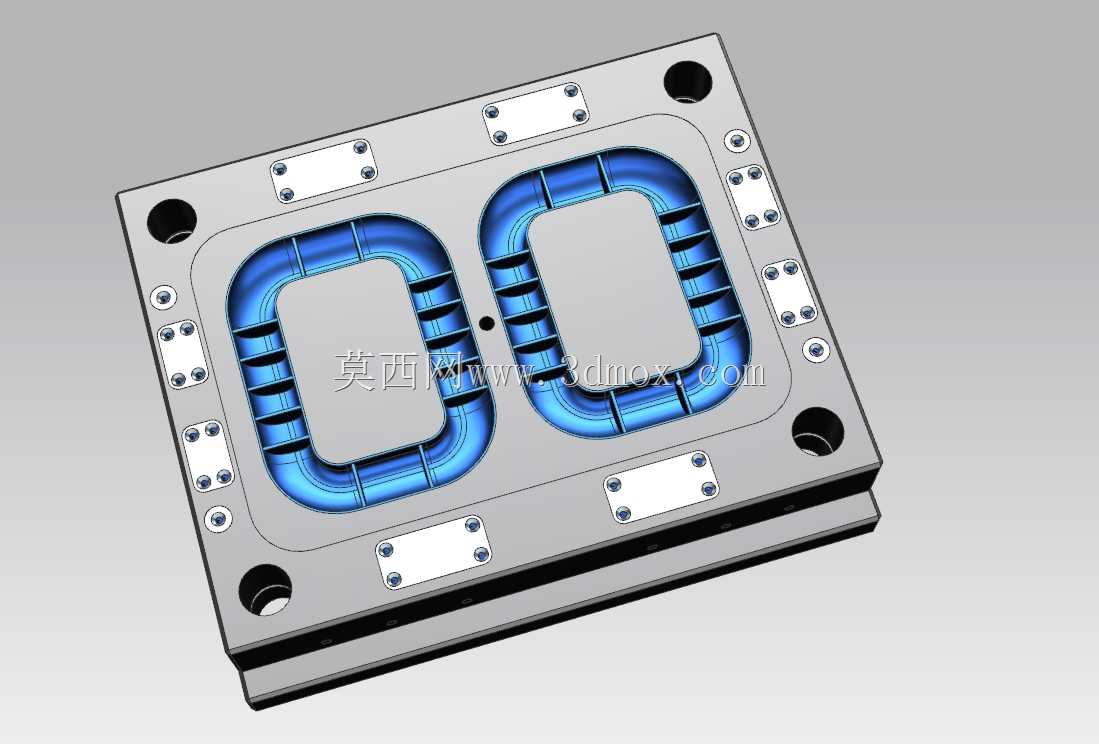

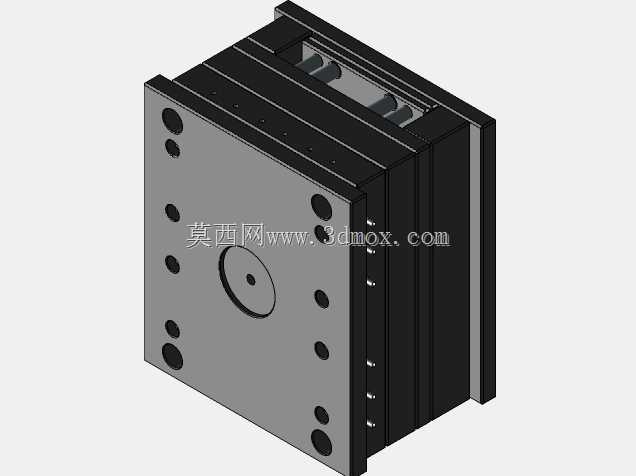

这套模具主要应用于热塑性塑料U型连通管件的批量注塑生产场景，常见于家装给排水管路、汽车冷却回路支管、小型气动系统连通管件的加工制造环节，是这类异形中空塑料零部件量产的核心工艺装备。模具采用标准两板模架结构，上下模座预留了标准的注塑机台安装定位孔与锁模螺孔，可直接适配常规卧式注塑机的装夹要求，安装边界完全匹配行业通用200吨级以内注塑机的拉杆间距与模板尺寸，无需额外定制转接板即可完成上机装夹。模具核心成型区域围绕U型管件的外形结构设计，分型面沿管件最大轮廓线设置，能够有效避免成型过程中出现飞边、错模等常见缺陷，保证管件外壁的光滑度与尺寸精度。针对U型管件成型过程中容易出现冷却不均、翘曲变形的问题，模具在上下模型腔周边集成了随形布置的铜质冷却回路，冷却通道沿着U型型腔的弯曲走向排布，能够在注塑保压完成后快速带走型腔内的熔体热量，让整个塑件各区域冷却速率保持一致，大幅降低管件弯曲部位的内应力，减少成型后的翘曲变形量，提升成品合格率。模具的顶出结构采用均匀分布的顶杆布局，顶杆位置避开管件的外观面与密封配合面，顶出过程中受力均匀，不会在成品表面留下明显顶痕，保证管件后续装配时的密封性能。导柱导套组件采用标准模架配套的高精度导向零件，合模过程中能够保证上下模的精准对位，重复合模精度控制在0.02mm以内，避免长期生产过程中出现型腔错位磨损的问题。整套模具的流道设计采用平衡式布局，熔体能够同时充满U型型腔的两个直段与弯曲段，避免出现缺胶、熔接痕强度不足的问题，成型出的U型管件壁厚均匀，能够满足管路系统的耐压使用要求，适配PVC、PP、PE等多种常用热塑性塑料的成型加工需求。
