多轴组合式齿轮传动机构结构设计

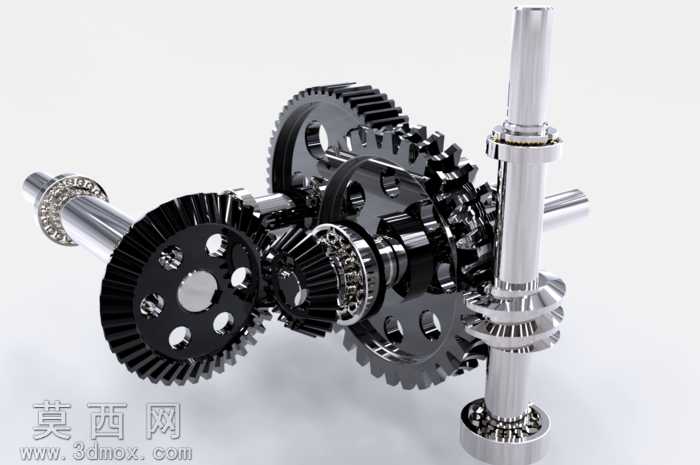

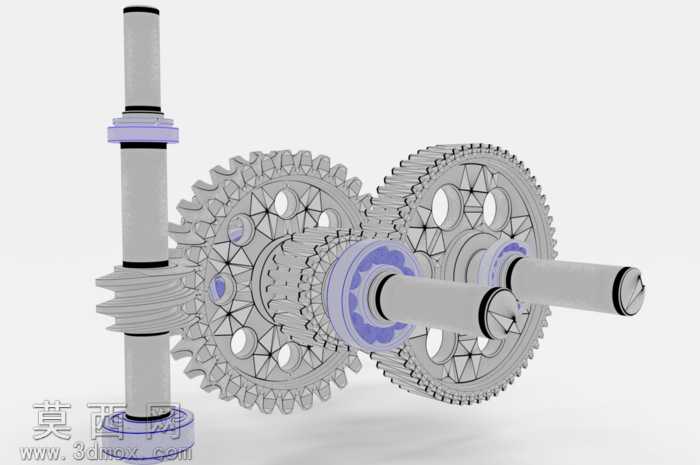

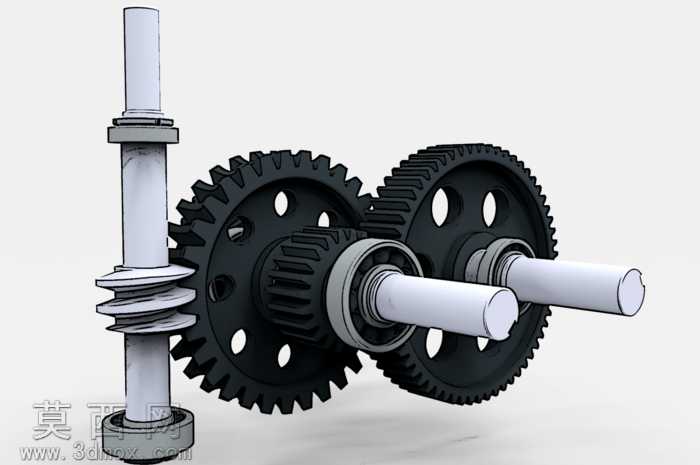

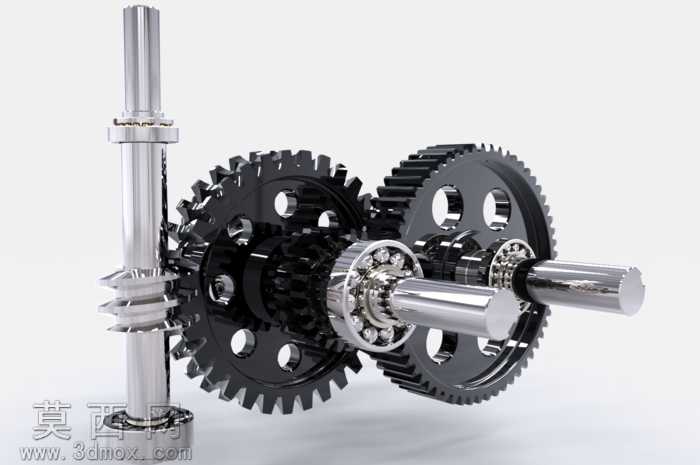

本作品为多轴组合式齿轮传动机构的三维设计成果，建模阶段严格遵循机械传动设计规范，对不同类型齿轮的齿廓参数进行精准设定，涵盖直齿圆柱齿轮、锥齿轮等多种传动齿形，每一处齿顶高、齿根高、模数、压力角参数都经过反复校核，确保齿轮啮合时的传动比精准，避免出现卡齿、传动间隙过大的问题。轴系部分的建模充分考虑了装配合理性，对传动轴的轴肩定位尺寸、轴承安装位的公差配合进行了严谨设计，保证轴承、齿轮与轴的装配关系符合机械加工与装配的实际要求，还原真实传动机构的装配逻辑。渲染阶段采用金属材质表现方案，针对不同零部件匹配对应的材质属性：齿轮主体采用高光亮面黑色金属材质，模拟经过发黑处理的合金钢齿轮质感，突出金属零件的精密厚重感；传动轴与轴承部件采用抛光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属加工面的细腻光泽，同时通过光影设置突出轴类零件的圆柱面光影过渡效果，让金属材质的真实感大幅提升。线框渲染模式下可清晰展示整个机构的内部结构层次，将不同层级的传动路径、零件排布关系直观呈现，无需拆解模型即可看清各齿轮的啮合位置、轴与轴承的配合关系。设计过程中重点梳理了多轴传动的动力传递路径，从输入轴到各级从动轴的动力传递依次通过不同齿形的齿轮完成，既包含平行轴之间的圆柱齿轮传动，也包含相交轴之间的锥齿轮传动，完整复现了复杂齿轮机构的传动逻辑，整体结构排布紧凑合理，在有限的空间内实现多级变速与传动方向转换的功能，每个零件的位置都经过布局优化，避免零件之间出现运动干涉，确保机构运转时各部件可顺畅配合。材质调试阶段反复调整金属材质的高光参数与环境反射效果，让渲染出的效果图既具备工业零件的精密质感，又能清晰展现每个零件的结构轮廓，即使是齿轮齿面的细微加工纹理、轴承滚珠的曲面细节都得到清晰呈现，逼真的渲染效果可直观展示该齿轮机构的设计完成度，为后续的结构验证、加工参考提供清晰直观的三维可视化依据。
