多滑轮组配套重载起重吊钩结构设计

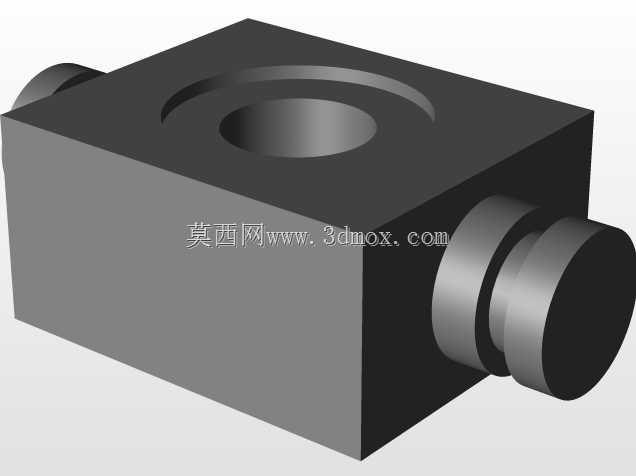

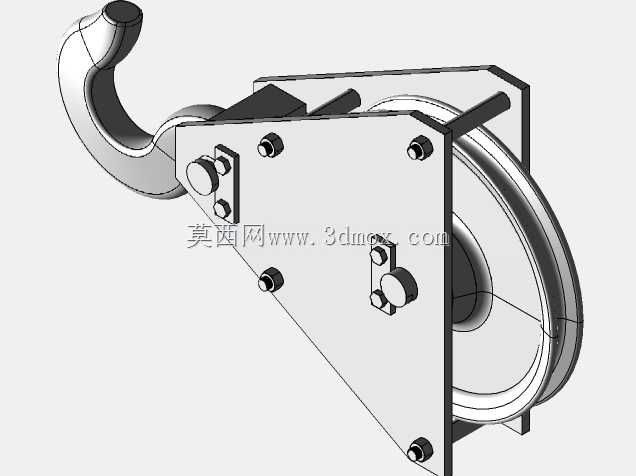

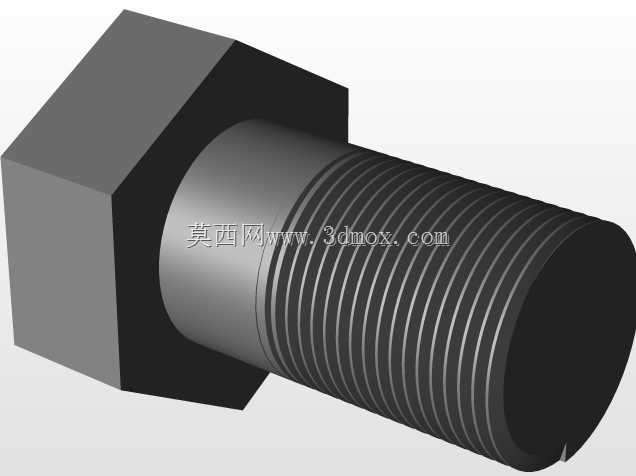

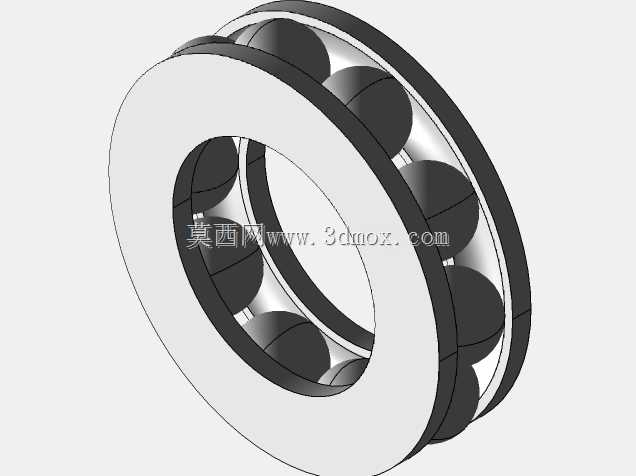

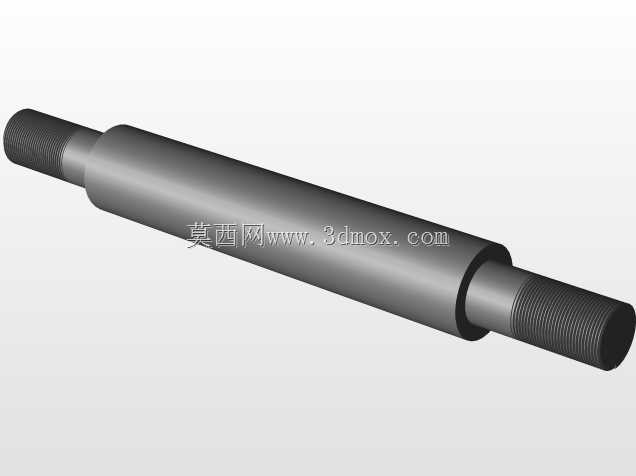

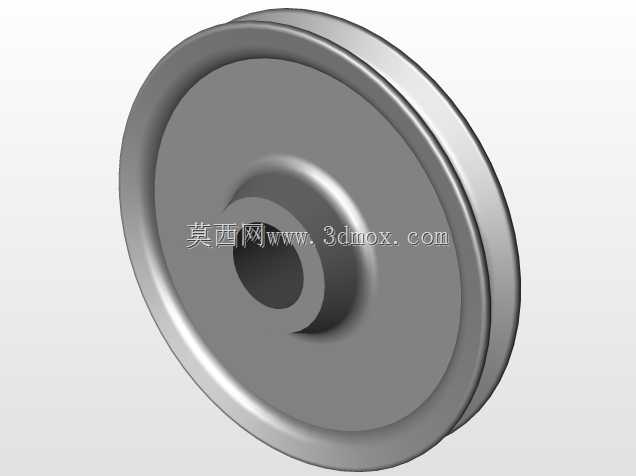

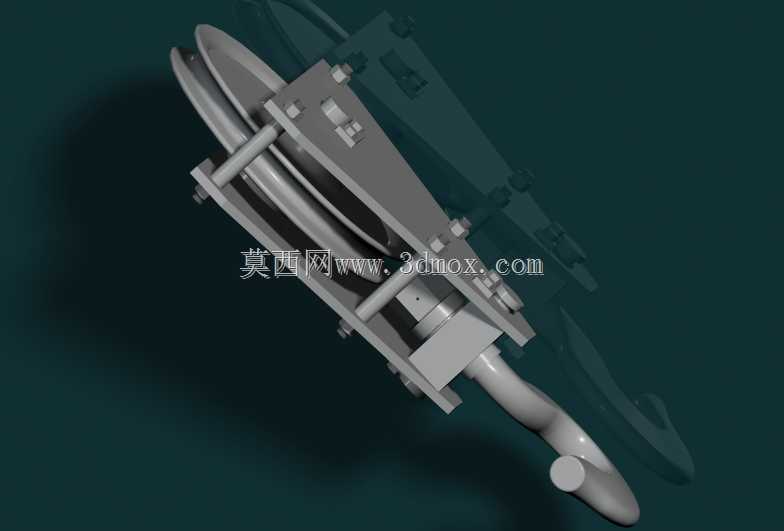

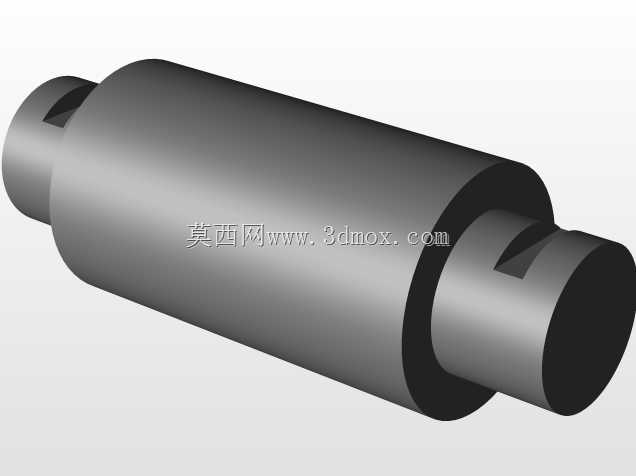

该带滑轮组的起重吊钩是起重机械起升机构末端的核心承载吊具，广泛应用于桥式起重机、门式起重机、汽车吊、履带吊等各类起重设备的作业场景中，覆盖工矿企业车间物料转运、港口码头集装箱装卸、建筑工地建材吊装、仓储库区重型货物堆垛等多个作业领域，是实现重物与起升钢丝绳柔性连接、保障吊装作业安全可靠的关键部件。整套结构集成了多片式滑轮组、滑轮轴、夹板架、推力轴承、吊钩横梁、钩体等核心组件，滑轮组部分通过多槽滑轮匹配钢丝绳缠绕倍率，可根据额定起重量需求灵活调整滑轮数量，实现起升力的有效放大，降低卷扬机构的输出载荷，同时保证起升过程中钢丝绳受力均匀，避免单绳过载引发的断绳风险。夹板架采用高强度合金钢板裁切加工而成，两侧对称布置的夹板通过高强度螺栓副紧固连接，为滑轮轴、吊钩横梁提供稳定的安装支撑，夹板上预留的销轴孔位严格匹配安装公差要求，保证各转动部件运转灵活无卡滞。吊钩部分采用锻造钩体结构，钩头弧度经过力学仿真优化，可保证吊索具挂接后受力点始终处于钩体中心线上，避免吊装过程中出现脱钩、滑钩风险，钩体与横梁之间配置推力调心轴承，可在吊装过程中实现重物的水平回转调整，满足不同吊装姿态下的对位需求，同时抵消吊装过程中产生的侧向扭力，保护钩体与横梁连接部位不受额外弯矩作用。设计过程中充分考虑了安装边界与适配性，滑轮组的外径尺寸、夹板间距严格匹配对应吨位起重机的钢丝绳直径、卷筒容绳量以及小车架下方的安装空间，吊钩的开口尺寸适配常见的卸扣、吊装带、钢丝绳索具的挂接需求，整体结构的重心经过精准配平，空载状态下可保持竖直下垂状态，避免起升过程中出现钩体打转、剐蹭周边设备的问题。各转动配合部位均设计有润滑注油通道，可定期加注润滑脂降低转动磨损，延长部件使用寿命，滑轮边缘设置有挡绳结构，可防止钢丝绳在作业过程中从滑轮槽中脱出，整套结构在满足额定承载能力的前提下尽可能压缩整体高度，扩大起重机的有效起升行程，适配更多低矮空间的吊装作业需求。
