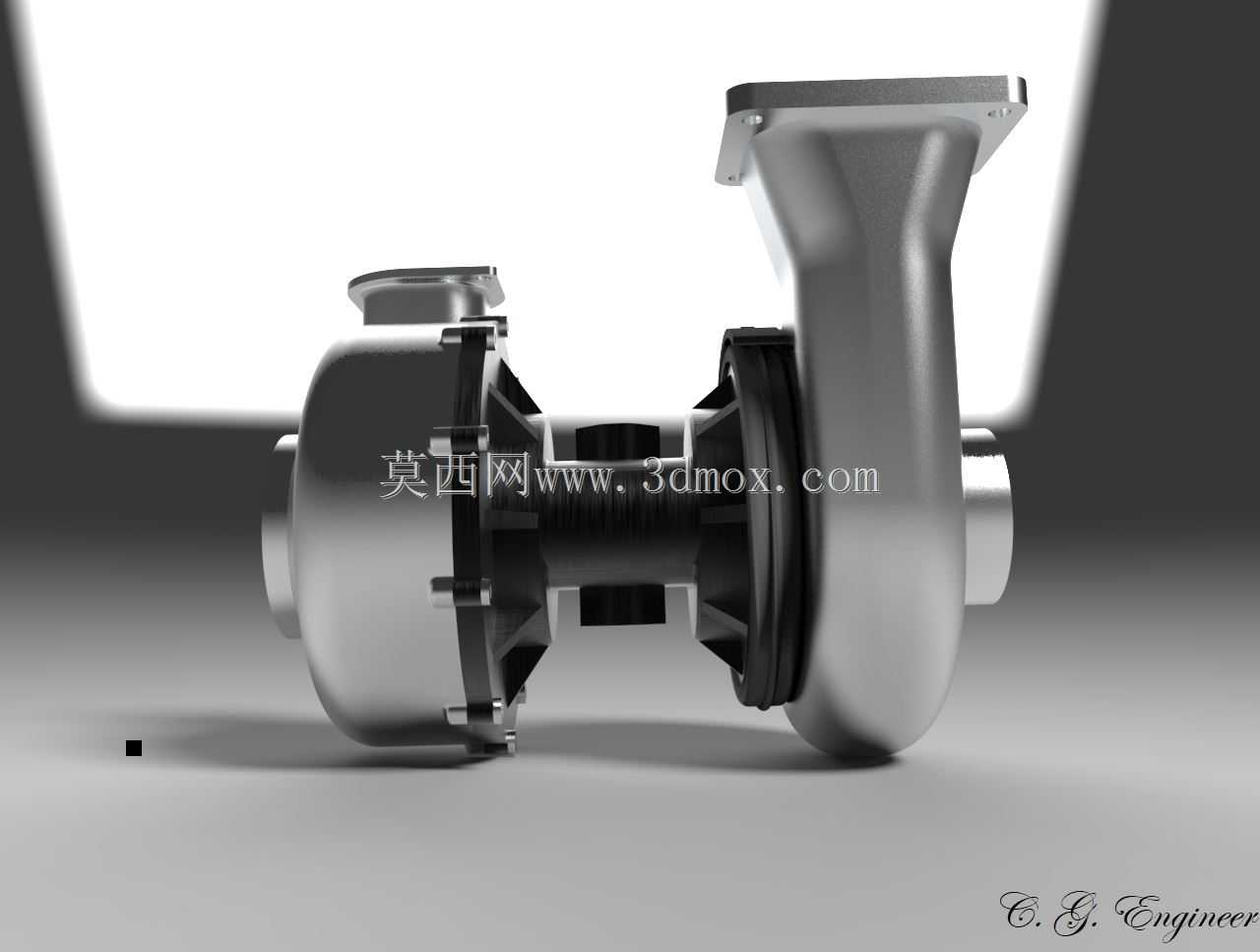

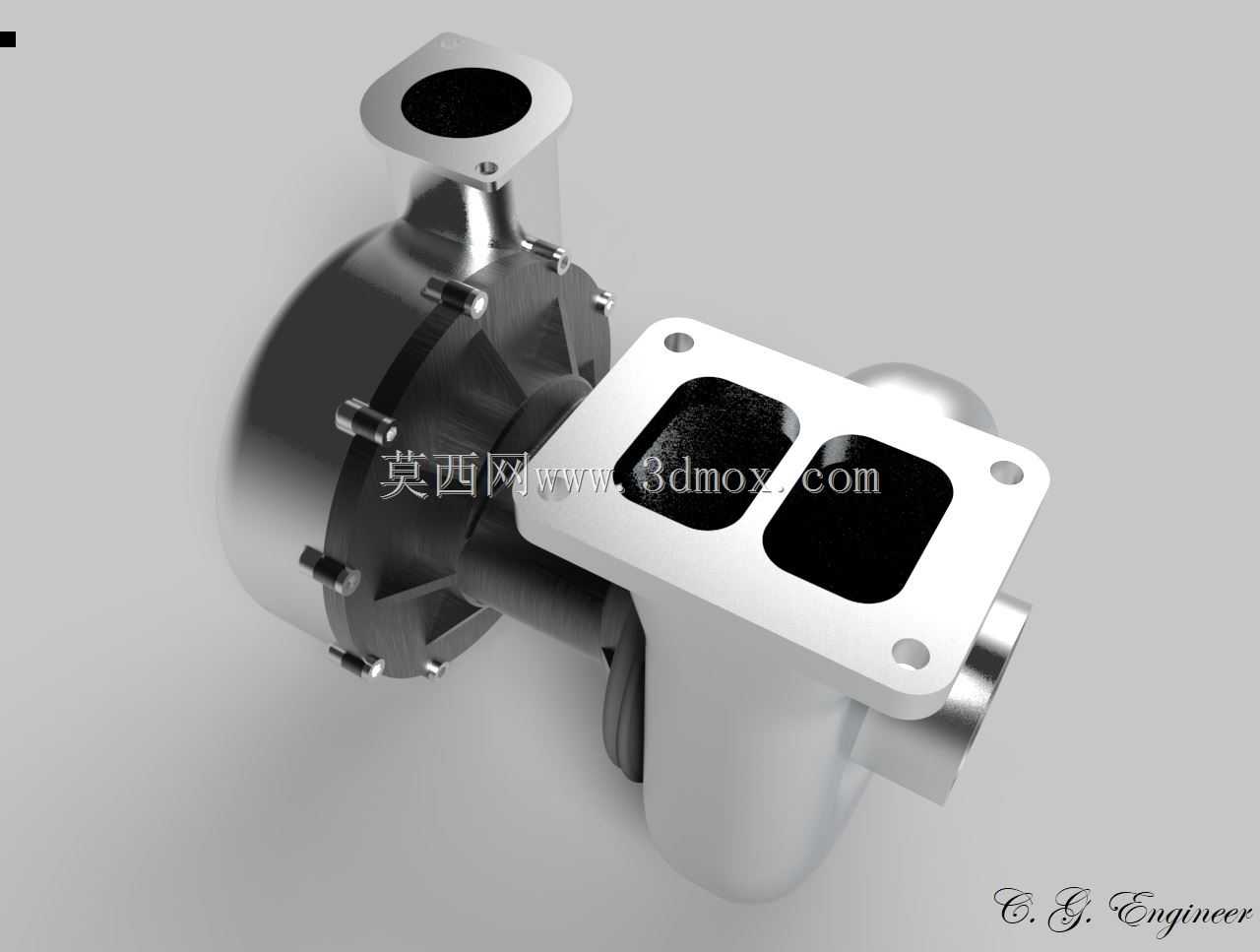

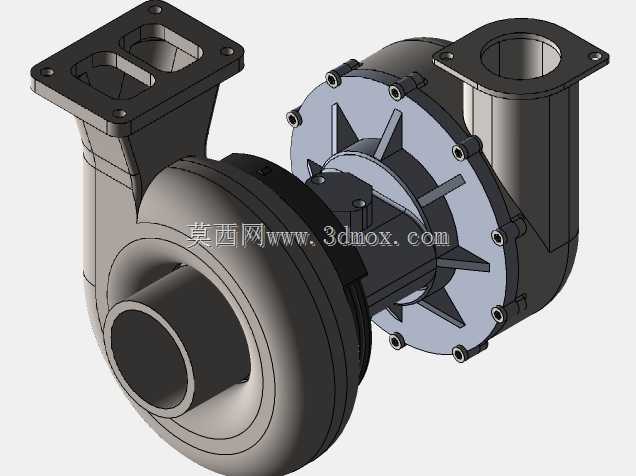

车用涡轮增压装置结构设计展示

这款车用涡轮增压装置，主要搭载于小排量乘用车与轻型商用车的动力系统中，核心作用是通过压缩进入发动机气缸的空气，在不增加发动机排量的前提下提升进气量，让燃油燃烧更充分，既可以提升动力输出上限，也能优化低转速区间的扭矩表现，同时降低尾气中不完全燃烧产物的排放，适配当前节能减排与动力性能兼顾的车用动力发展需求。在实际装车场景中，该装置安装在发动机排气侧与进气侧之间的舱内空间，压气机端对接进气滤清后的进气管道，涡轮端对接发动机排气歧管，依靠发动机排出的高温高压废气驱动涡轮叶轮高速旋转，同轴带动压气机叶轮完成进气压缩，整套装置的安装边界充分考虑了乘用车发动机舱的紧凑布局，进气法兰、排气连接端的尺寸匹配主流小排量发动机的接口标准，壳体外形做了圆滑过渡处理，既减少气流在壳体内的流动阻力，也避免与周边管路、线束、舱体结构产生安装干涉。从功能特性来看，该装置的核心转动组件做了动平衡优化，能够在每分钟十多万转的高转速工况下保持稳定运行，压气机壳与涡轮壳的流道经过顺滑处理，减少气流涡旋带来的能量损耗，中间体的密封结构可以有效阻隔润滑油进入进气或排气流道，避免出现烧机油、进气污染的问题。设计过程中，首先围绕目标发动机的排量、动力输出目标、常用工况区间确定增压比参数，再匹配对应的涡轮与压气机叶轮尺寸，保证在发动机常用转速区间就能让增压器进入有效增压区间，减少涡轮迟滞带来的动力响应滞后问题；壳体部分采用分体式结构设计，既方便内部核心组件的装配，也便于后期维护时的拆解检查，连接法兰的位置与安装固定点的布局，充分适配主流横置、纵置发动机的舱内布置，不需要对原车周边结构做大幅改动就能完成适配安装，整体结构兼顾了增压效率、运行可靠性与装车适配性。
