教学用简易汽车前悬架结构三维设计

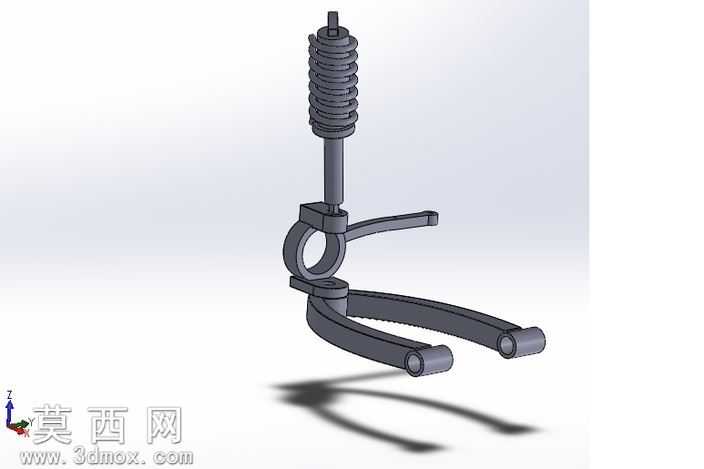

本模型为面向设计教学场景打造的简易汽车悬架三维结构，采用SolidWorks完成全参数化建模，建模过程遵循从基础特征到装配约束的正向设计逻辑，首先绘制各零件的二维草绘截面，通过拉伸、旋转、扫描等基础特征命令生成减震器筒身、螺旋弹簧、钢板弹簧、连接吊耳、固定抱箍等独立零件，其中螺旋弹簧通过螺旋线扫描生成精准的簧丝螺旋结构，钢板弹簧采用多段变曲率扫描模拟叠片钢板的弧形形态，还原钢板弹簧的叠层结构特征。装配阶段通过同轴心、重合、平行等标准配合约束完成各零件的定位，还原减震器上端安装位、下端与转向节抱箍的连接关系，以及钢板弹簧两端卷耳与车架吊耳的铰接结构，整体装配无冗余约束，可实现悬架上下跳动的运动模拟。渲染阶段采用哑光金属材质赋予钢板弹簧与金属结构件，减震器筒身采用半光亮镀铬材质模拟实车减震器的金属质感，螺旋弹簧采用黑色哑光弹簧钢材质，地面添加柔和的投影效果，清晰呈现各部件的空间位置与连接关系。模型整体做了简化处理，省略了实车悬架上的减震器阻尼调节结构、缓冲块、稳定杆连接座等复杂附属结构，仅保留悬架系统最核心的弹性元件、导向机构与减震元件的核心结构，将核心的减震、承载连接逻辑直观呈现，方便初学者快速理解汽车悬架“缓冲路面冲击、传递车轮与车身间作用力”的核心功能，拆解后可单独查看每个零件的形态与装配关系，适配机械设计、汽车构造类课程的教学演示需求，帮助学习者快速建立悬架系统的空间结构认知，理解弹性元件与减震元件的协同工作逻辑。
