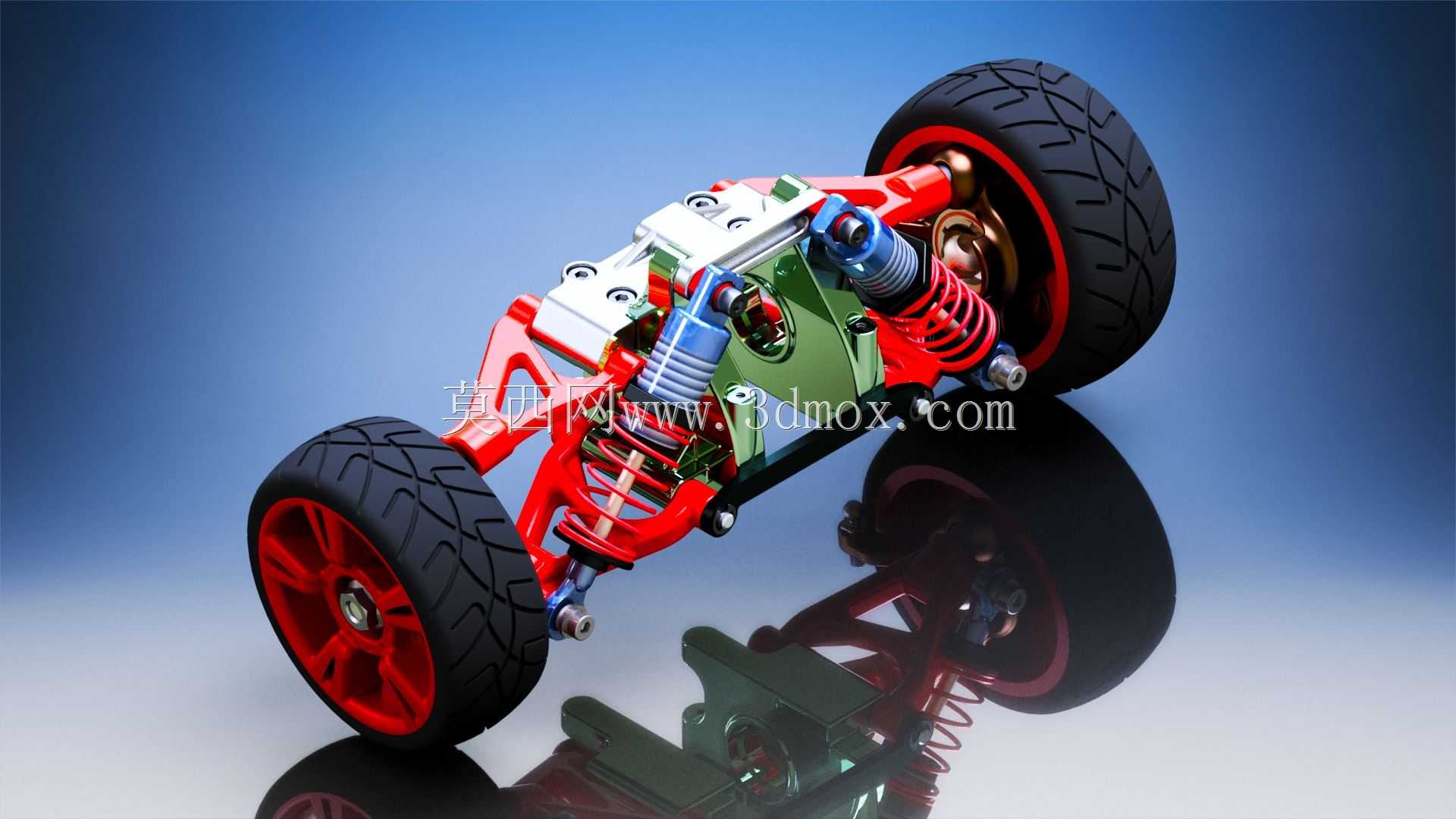

遥控赛车双叉臂式独立前悬挂结构

该结构为小比例遥控模型赛车的前独立悬挂总成，主要应用于1:10及相近比例的电动、油动遥控越野赛车、平跑赛车的前部行走系统，承担前轮承载、震动过滤、转向传动的核心功能，是决定模型赛车操控稳定性、路面附着力与行驶平顺性的核心部件。在实际使用场景中，该悬挂可适配铺装赛道、非铺装越野路面、砂石路面等多种遥控车行驶场景，能够在车辆加速、制动、转向、过坎时动态调整车轮接地角度，最大化轮胎抓地面积，避免车轮弹跳离地导致的动力损失或转向失控。从功能特性来看，该悬挂采用不等长双叉臂结构布局，上下两组金属质感摆臂通过铰接结构连接转向节与车架安装座，可在车轮上下跳动时精准控制车轮外倾角、前束角的变化范围，匹配大线径螺旋弹簧与套筒式液压阻尼减震器，能够根据路面冲击幅度调整阻尼回弹速度，快速吸收路面颠簸带来的震动，避免车架产生多余弹跳。转向节集成了轮毂安装位、转向拉杆连接孔与刹车结构安装位，可同时完成车轮旋转支撑、转向动作传递的功能，红色轮毂搭配深纹路橡胶轮胎，胎面的交错排水与抓地纹路可在湿滑或松散路面提供足够摩擦力，轮圈的多辐条结构兼顾轻量化与结构强度，可承受高速过弯时的侧向冲击力与跳跃落地时的纵向冲击。设计过程中，工程师首先根据模型车的整车重量、轮距参数、预设行驶最高速度确定悬挂的总行程，将上下摆臂的铰接点位置按照阿克曼转向几何进行布局，确保转向时内外轮的转角差符合行驶轨迹要求，减少轮胎侧滑磨损；减震器的安装角度采用倾斜式布局，可在有限的车架安装空间内获得更长的有效减震行程，同时调整弹簧预压环的位置可适配不同路面的硬度需求，在平整赛道可提高弹簧刚度减少侧倾，在越野路面可降低弹簧刚度提升吸震效果。安装边界方面，该悬挂总成通过上下摆臂内侧的四个铰接孔与车架前部的安装座固定，减震器上端通过球头与车架减震塔连接，转向节外侧的轮毂轴配合轴承与轮毂、轮胎总成连接，整体安装后前轮轮距可控制在180-200mm区间，悬挂上下总行程为25-30mm，转向时前轮最大转角可达35度，可满足模型车小半径转弯的操控需求，所有铰接位置均预留了球头销与轴承的安装间隙，避免运动过程中出现结构干涉，同时各部件的壁厚与加强筋布局经过受力优化，可承受跳跃落地时数倍于车重的冲击载荷，不会出现摆臂断裂、减震弯曲的失效问题。
