特斯拉电动汽车2型交流充电枪结构设计

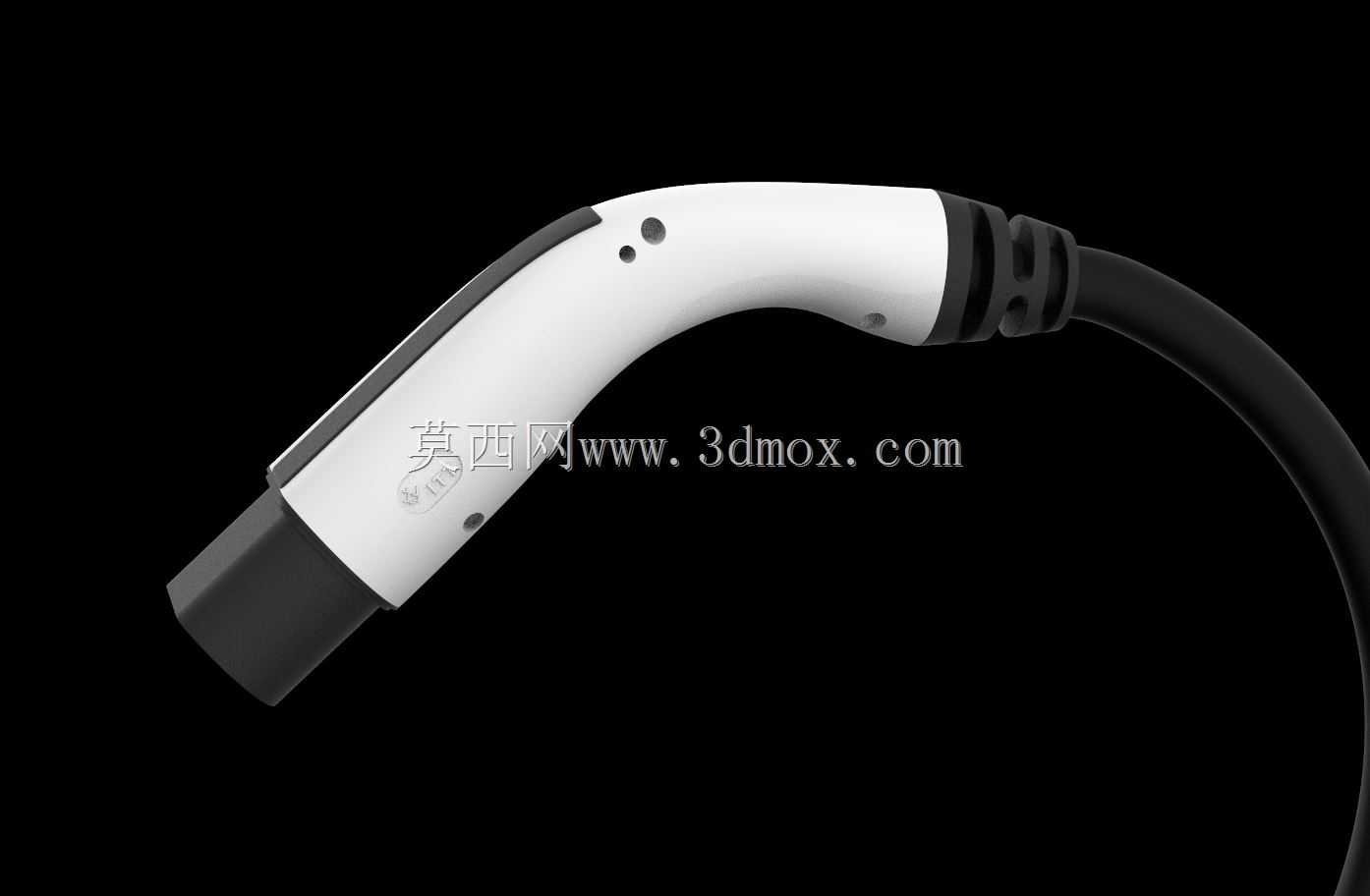

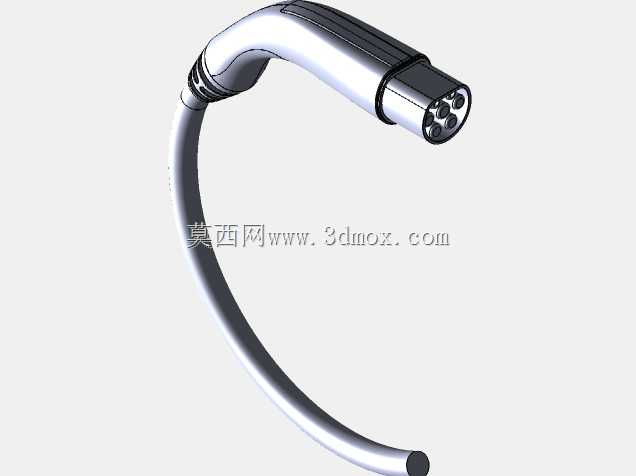

这款充电连接装置是面向新能源乘用车补能场景开发的核心配套部件，主要应用于私人家用充电桩、公共商用交流充电站、社区共享充电点位等场景，承担交流供电端与车载充电机之间的电力传输、信号交互核心功能，是电动汽车日常补能流程中用户直接操作的接触部件，其设计合理性直接影响用户操作体验、充电过程安全性与连接稳定性。从功能特性来看，该充电枪整体采用符合人体工学的弯柄式握持结构，枪身主体做了弧度收窄处理，握持区域贴合日常持握的手掌发力曲线，用户单手握持插拔时无需过度扭转手腕，插拔施力方向与枪身轴线自然重合，可有效降低长期重复操作带来的手腕疲劳，枪身表面做了细腻的哑光防滑处理，即便在手部沾有雨水、汗液的场景下也能保持足够摩擦力，避免插拔过程中打滑脱手。枪头插合端采用标准化的接口轮廓设计，插合面的公差配合经过反复调校，插入车辆充电口时可实现顺畅对位，无需反复调整角度即可完成插接，插合到位后内部锁止结构会自动卡合，避免充电过程中因外力拉扯导致连接中断，尾部线缆连接处做了多级防弯折的波纹护套结构，可承受大角度反复弯折拉扯，适配不同停车方位下的线缆走线角度，避免线缆根部因长期弯折出现外皮破损、线芯断裂的问题。从设计思路层面，该结构优先平衡了操作便捷性与使用安全性，枪身外壳采用高强度耐候绝缘材质，可抵御户外场景下的紫外线老化、高低温温差形变、常见化学试剂腐蚀，同时具备足够的抗冲击性能，意外跌落、轻微磕碰不会出现壳体开裂的问题；枪身侧面设置的状态指示孔位可内置信号指示灯，用户无需查看车辆或充电桩屏幕，即可直观掌握当前充电连接状态、充电进度与故障提示。在外形尺寸与安装边界上，该充电枪整体轮廓紧凑，枪身最大外径适配绝大多数车型充电口的周边空间，即便部分车型充电口设置在带有凹陷的车身覆盖件内，也能顺利完成插合不会出现周边干涉，尾部线缆接口适配常规规格的交流充电线缆，内部预留的走线空间可同时容纳电力传输线芯、信号通讯线芯与接地保护线芯，各线芯排布做了分层隔离设计，避免强电与信号线路之间出现电磁干扰，保障充电过程中车桩通讯的稳定性，枪身内部的元器件安装位预留了足够的安全爬电距离，即便在高湿度的使用环境下也能避免出现绝缘击穿的安全隐患。
