小型立式斯特林发动机结构设计

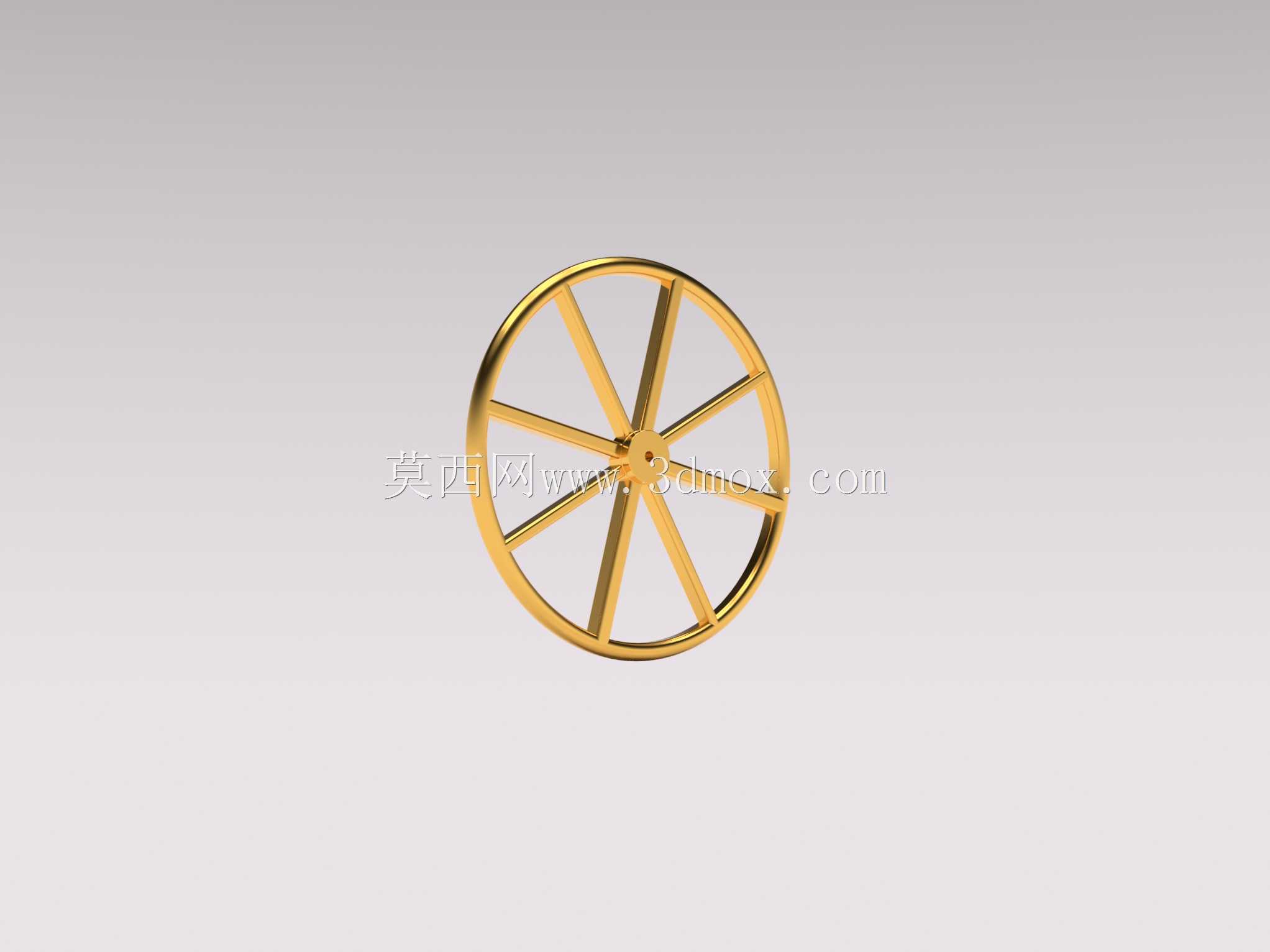

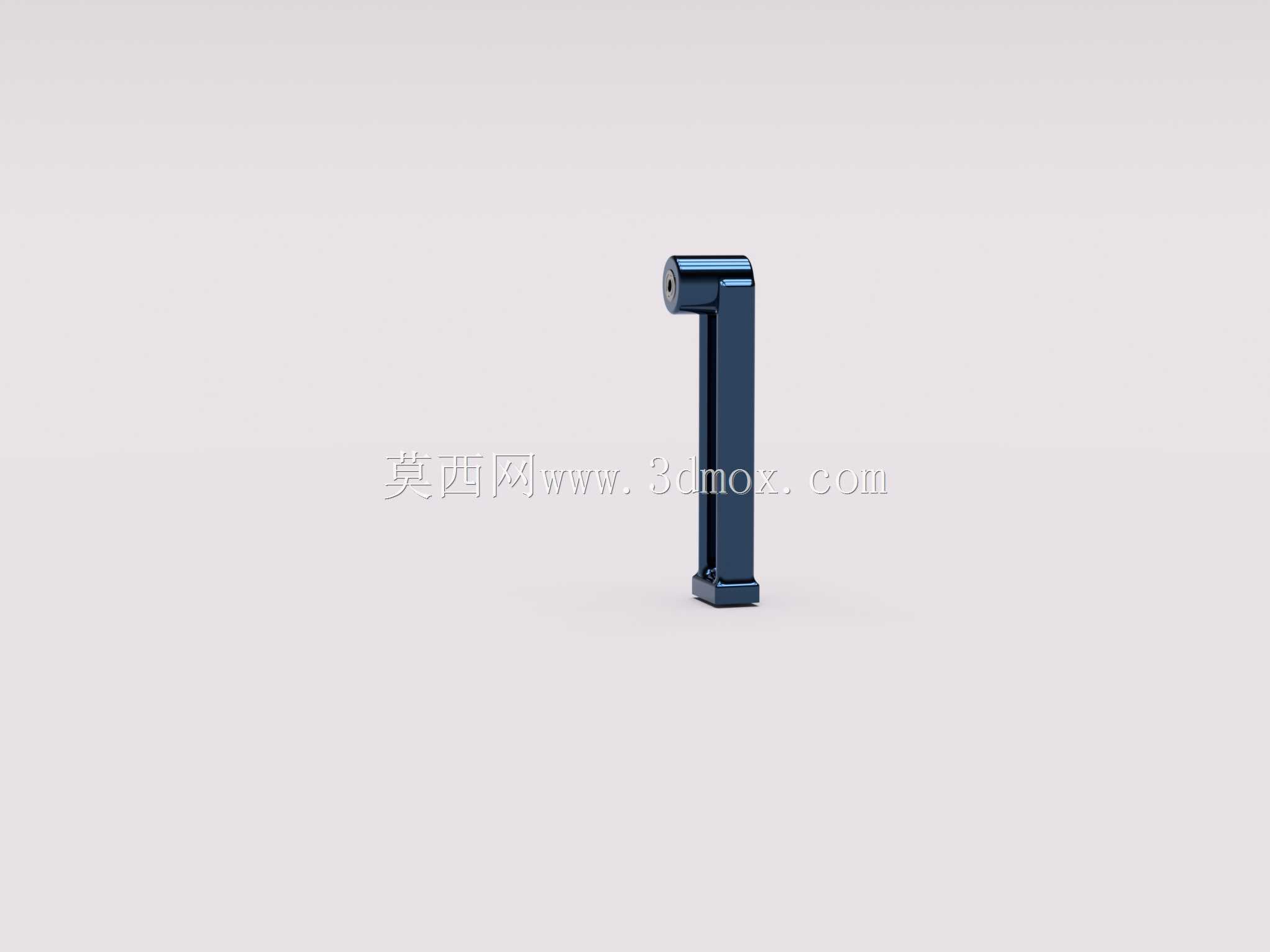

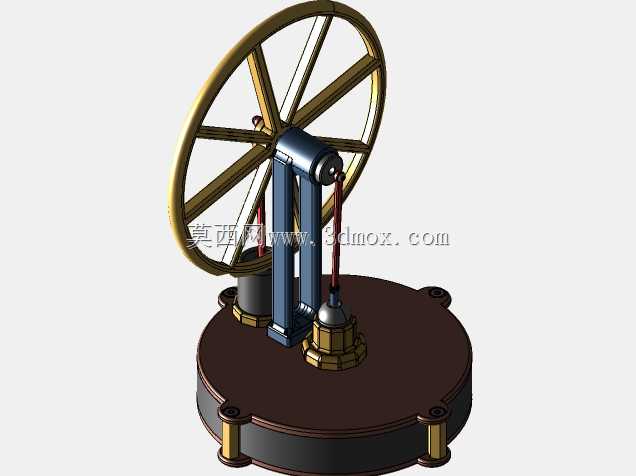

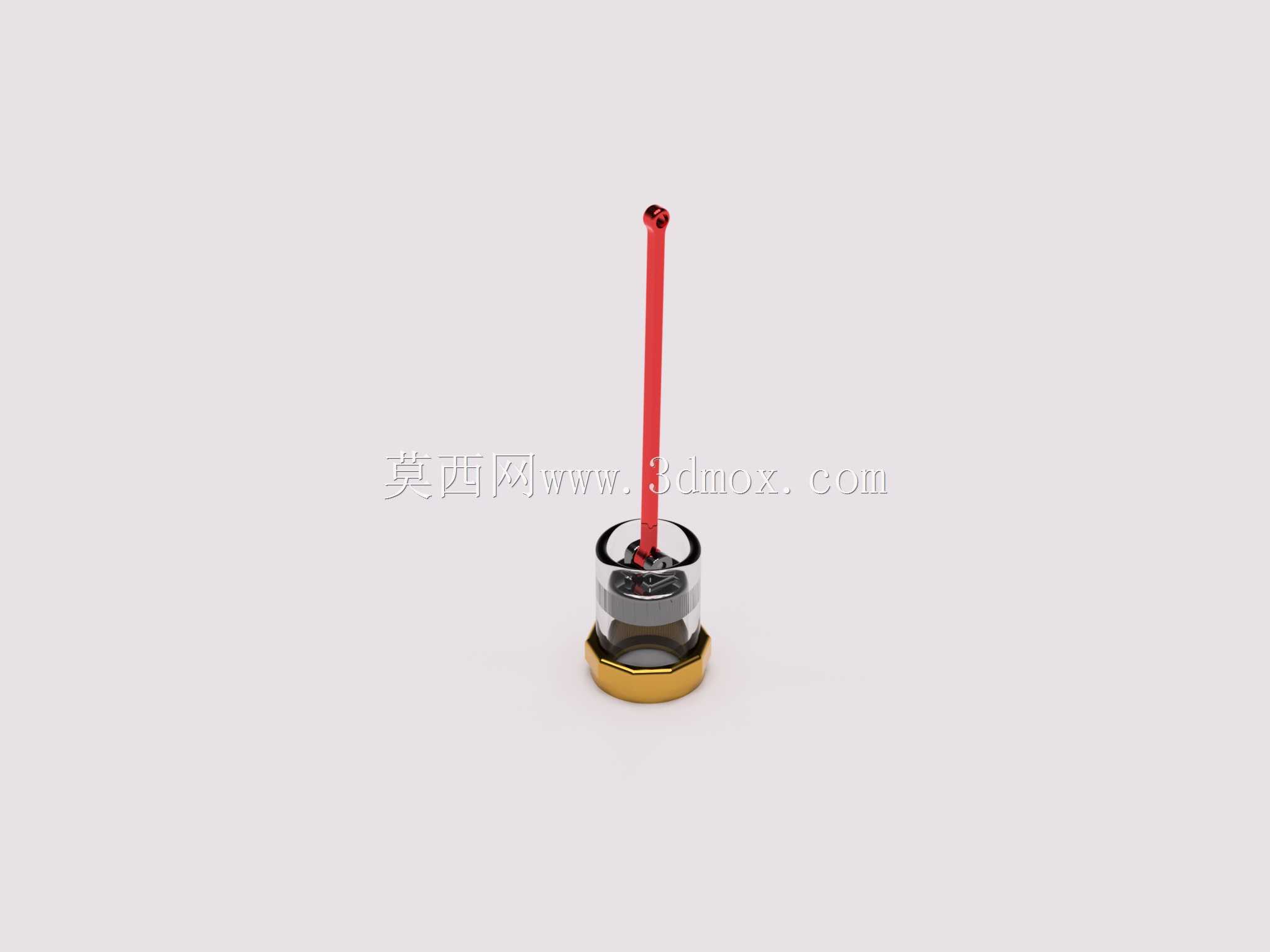

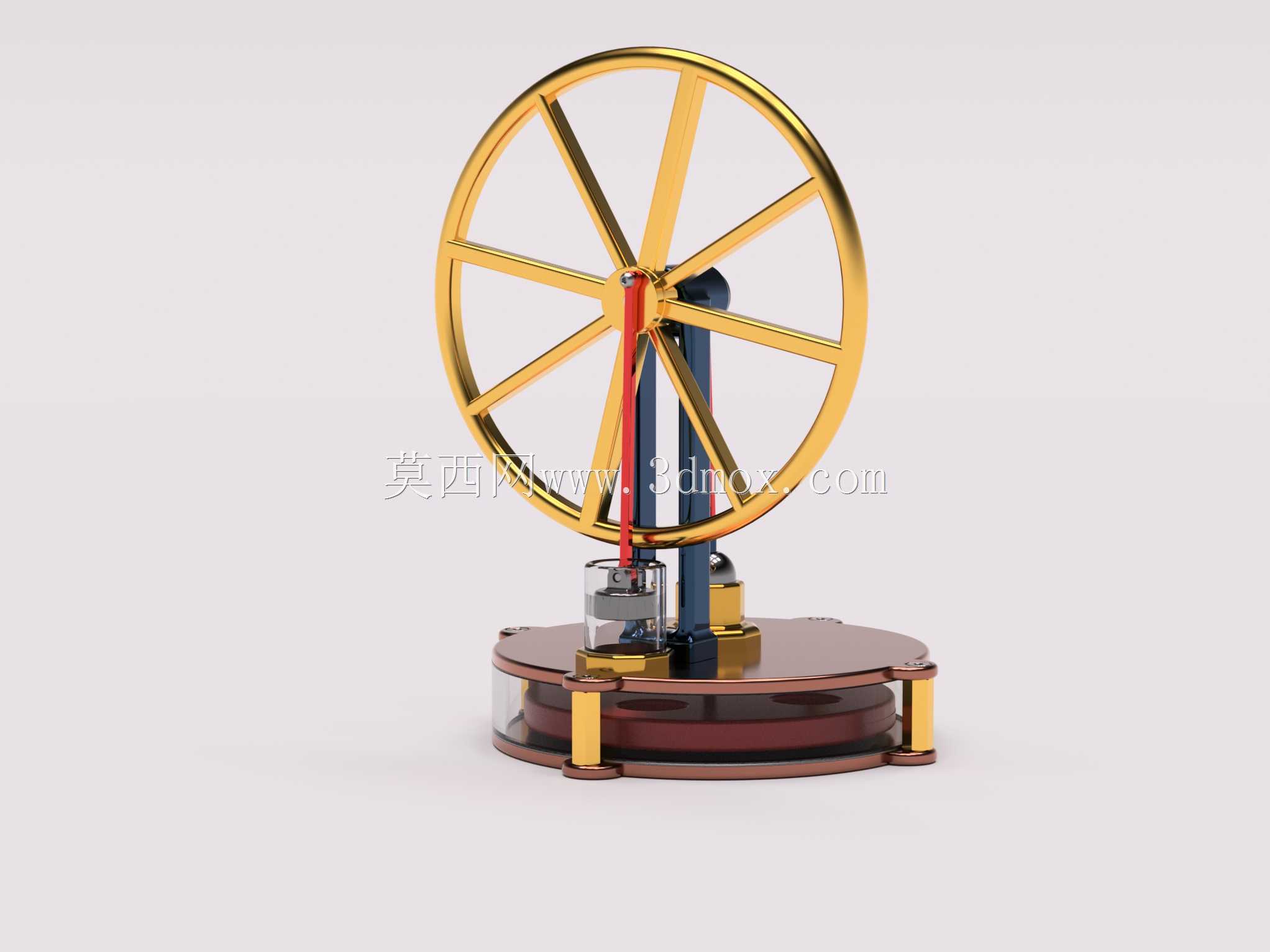

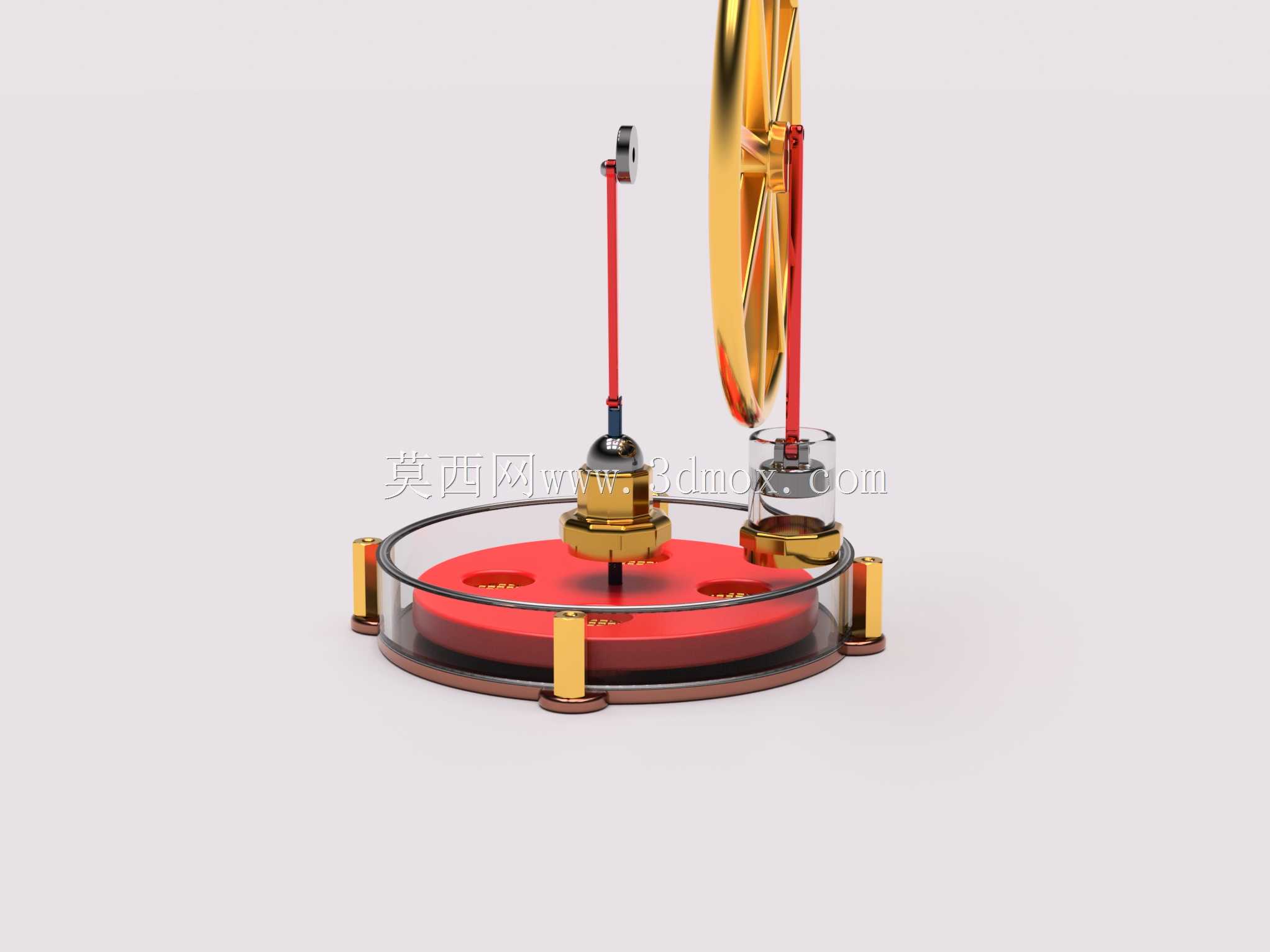

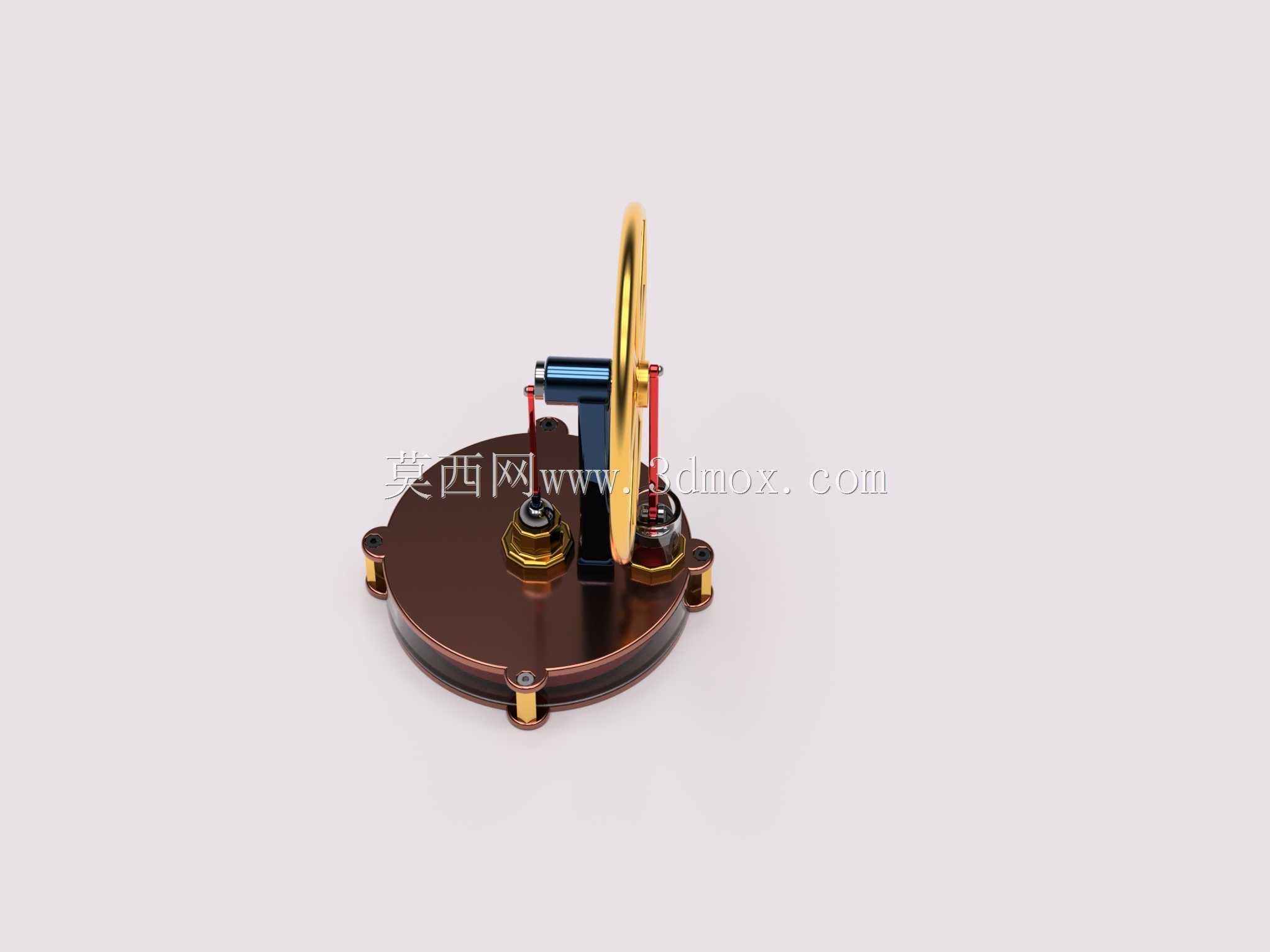

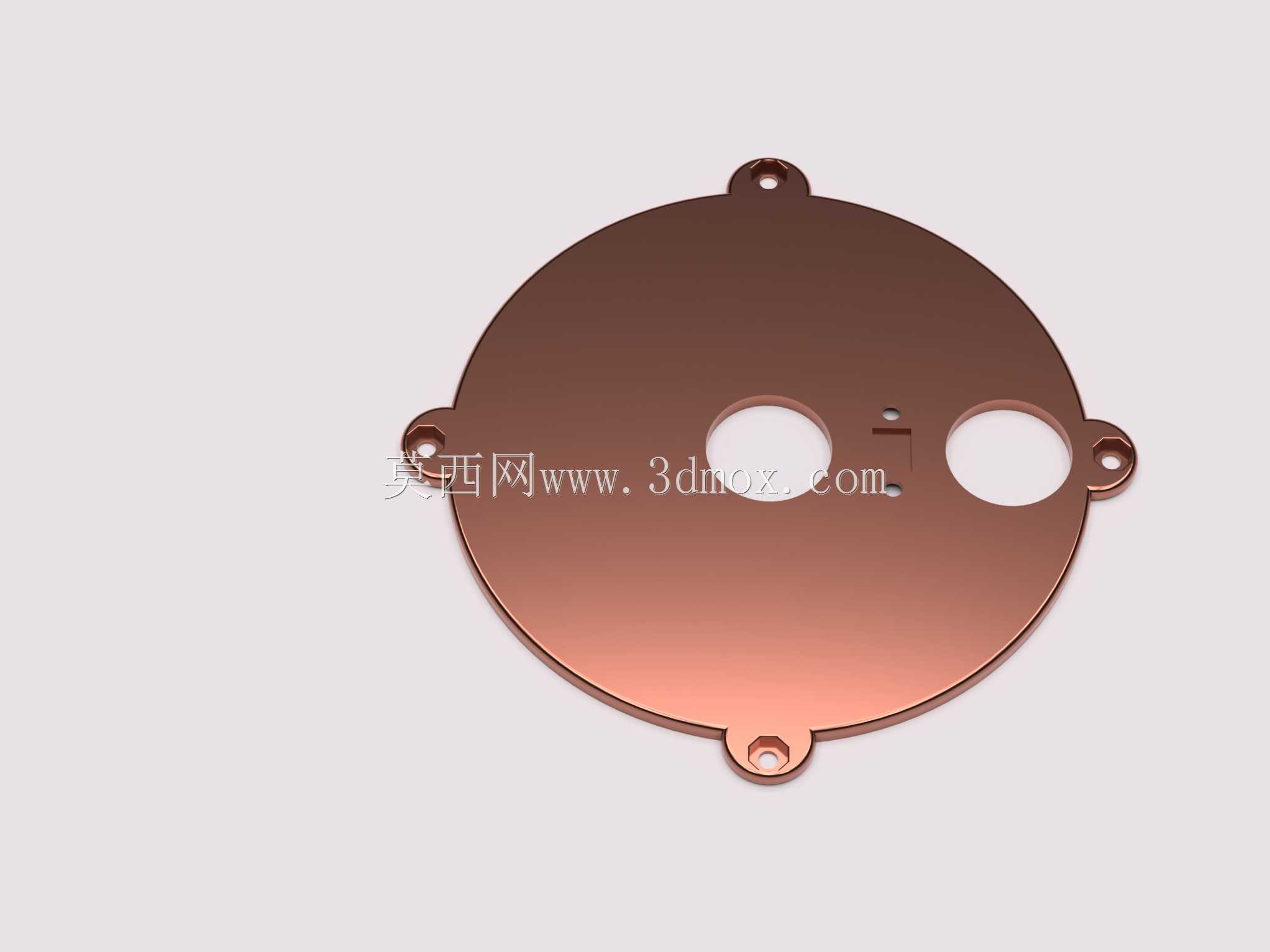

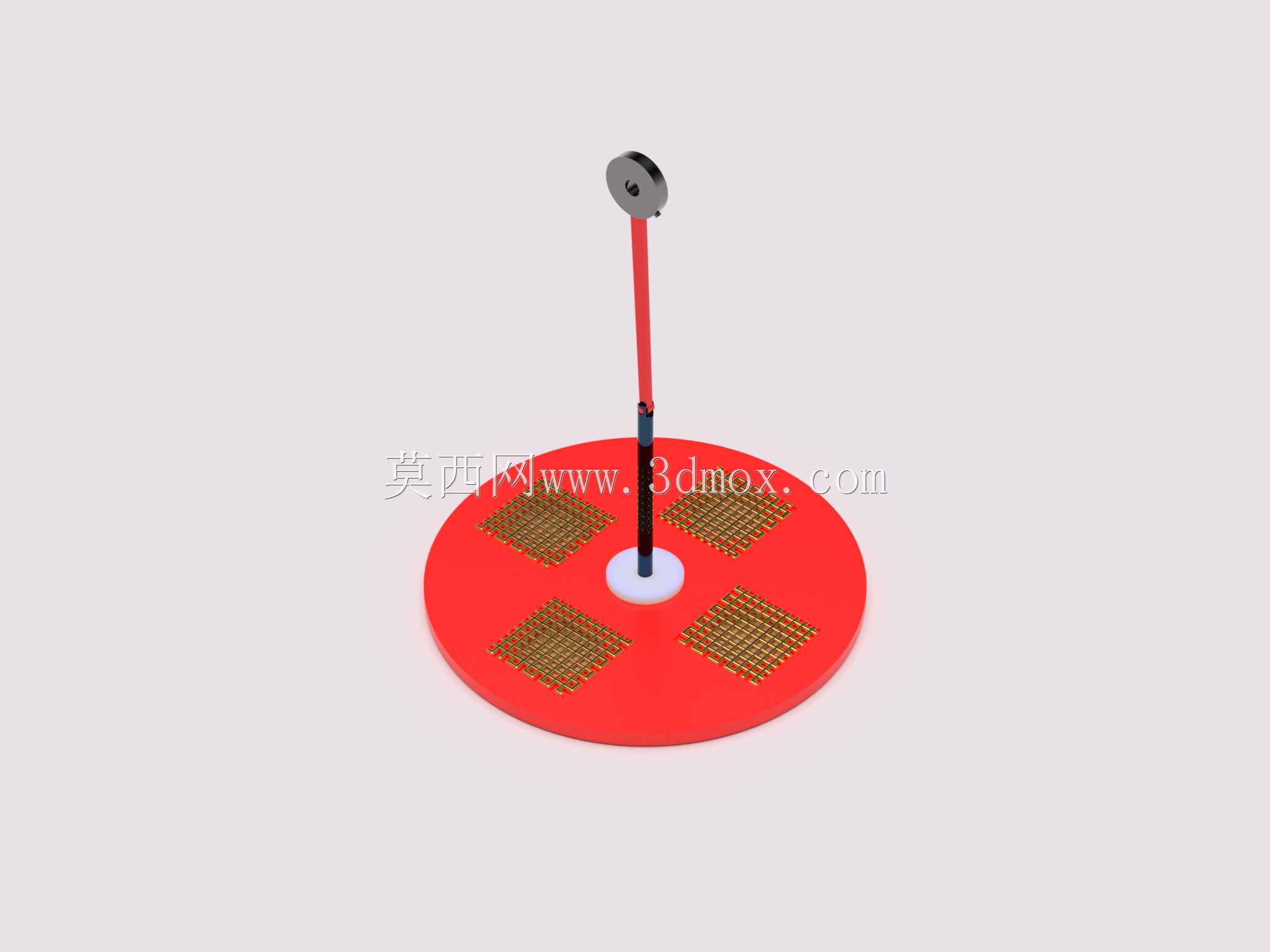

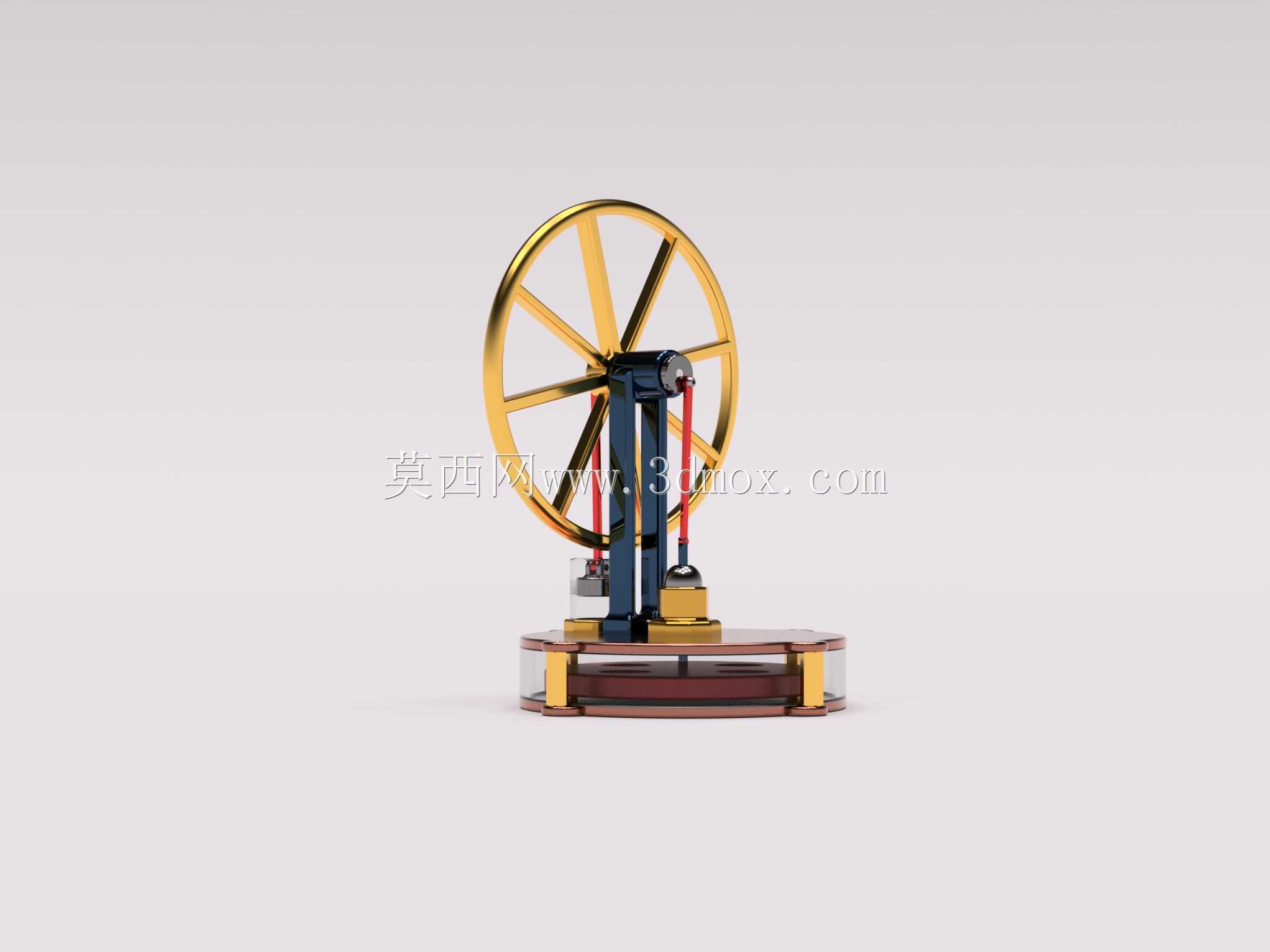

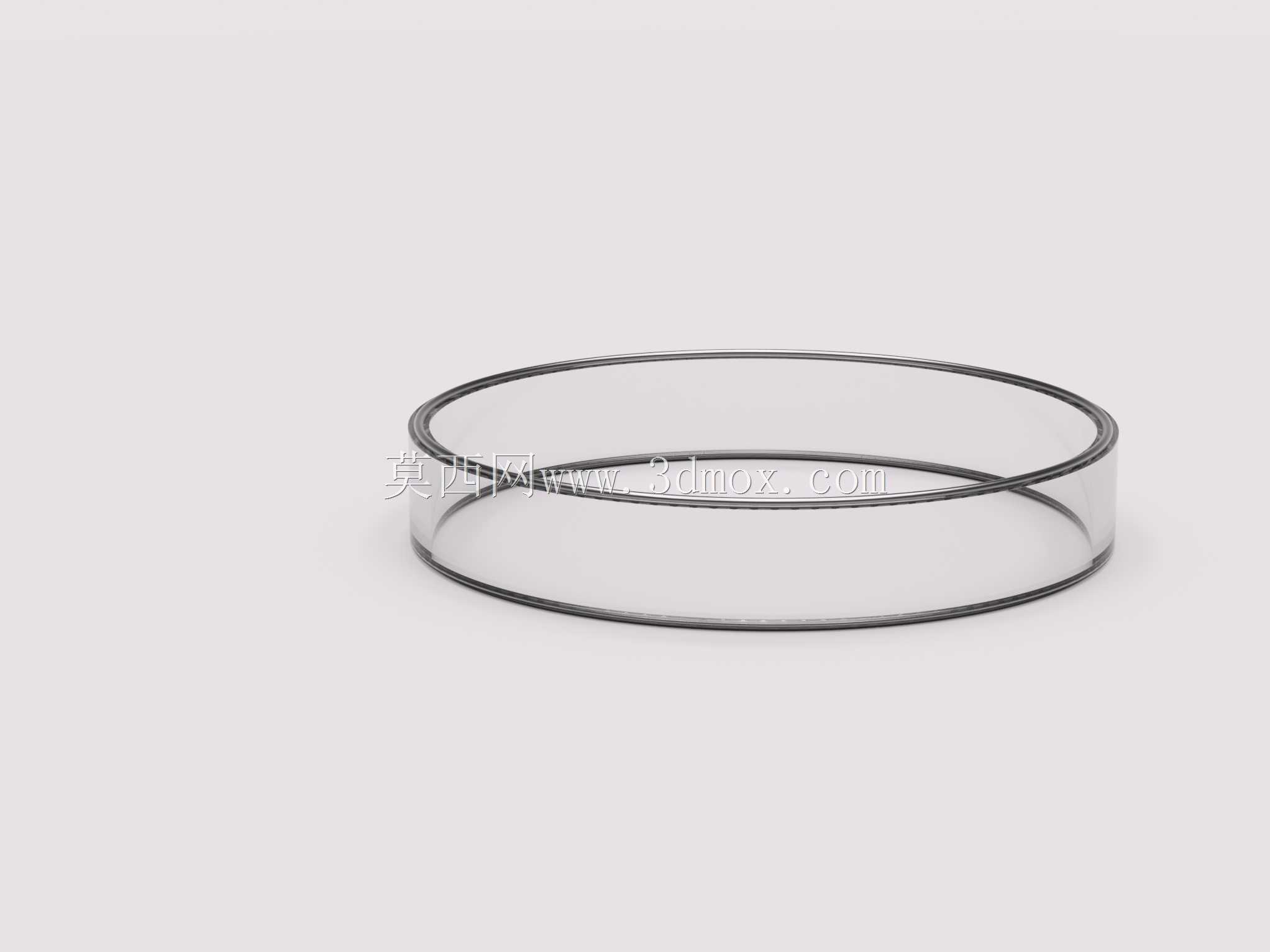

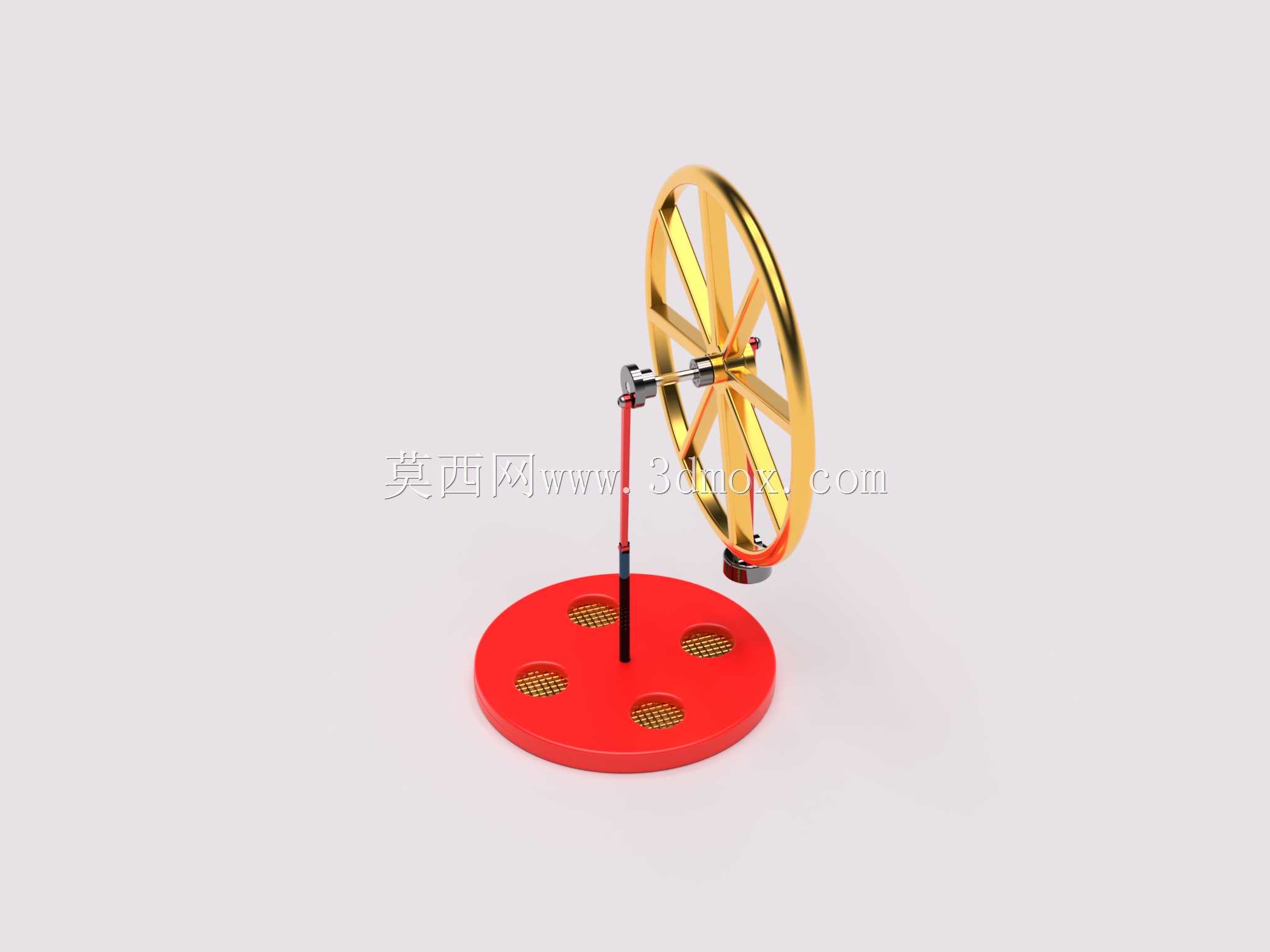

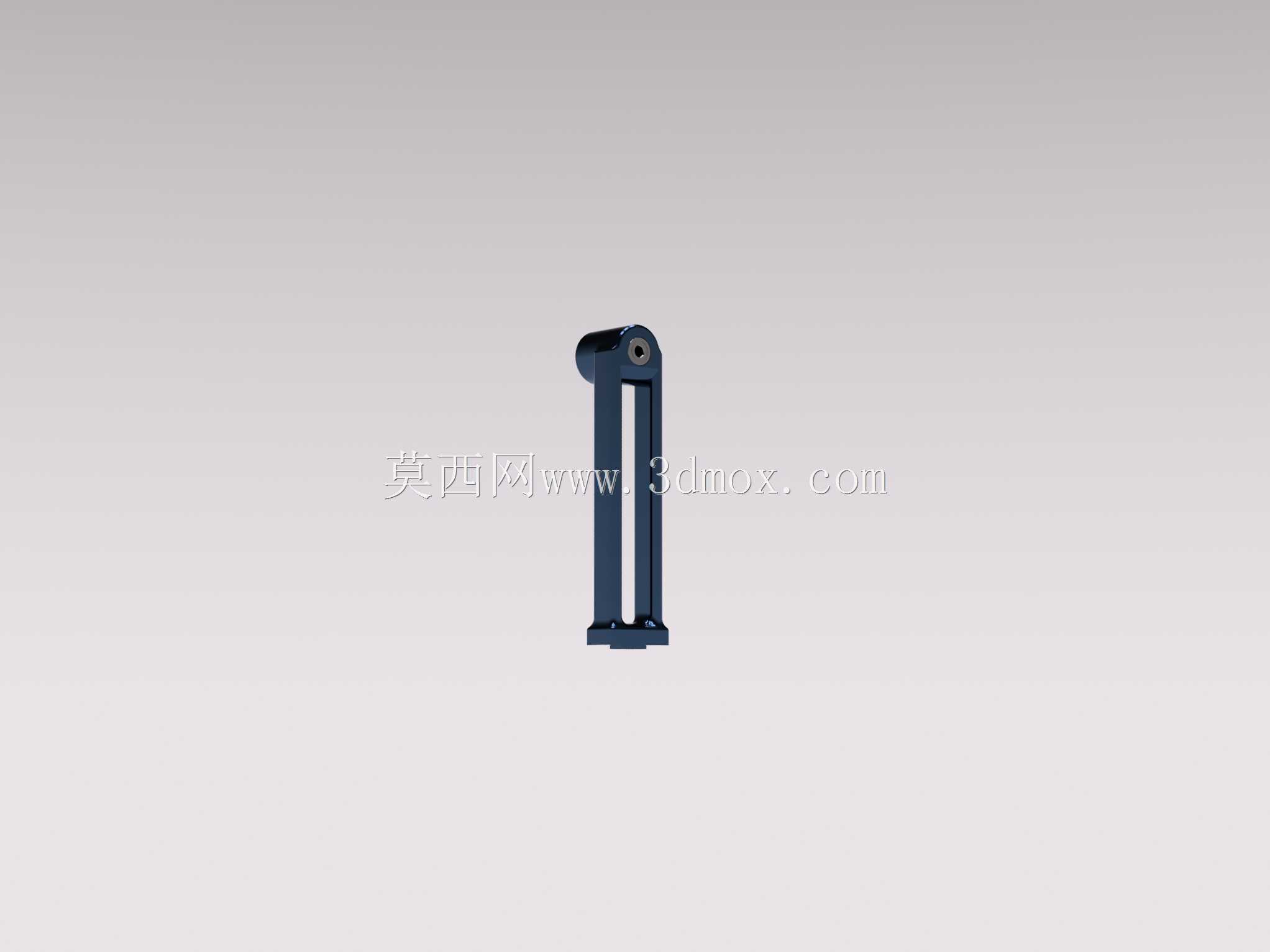

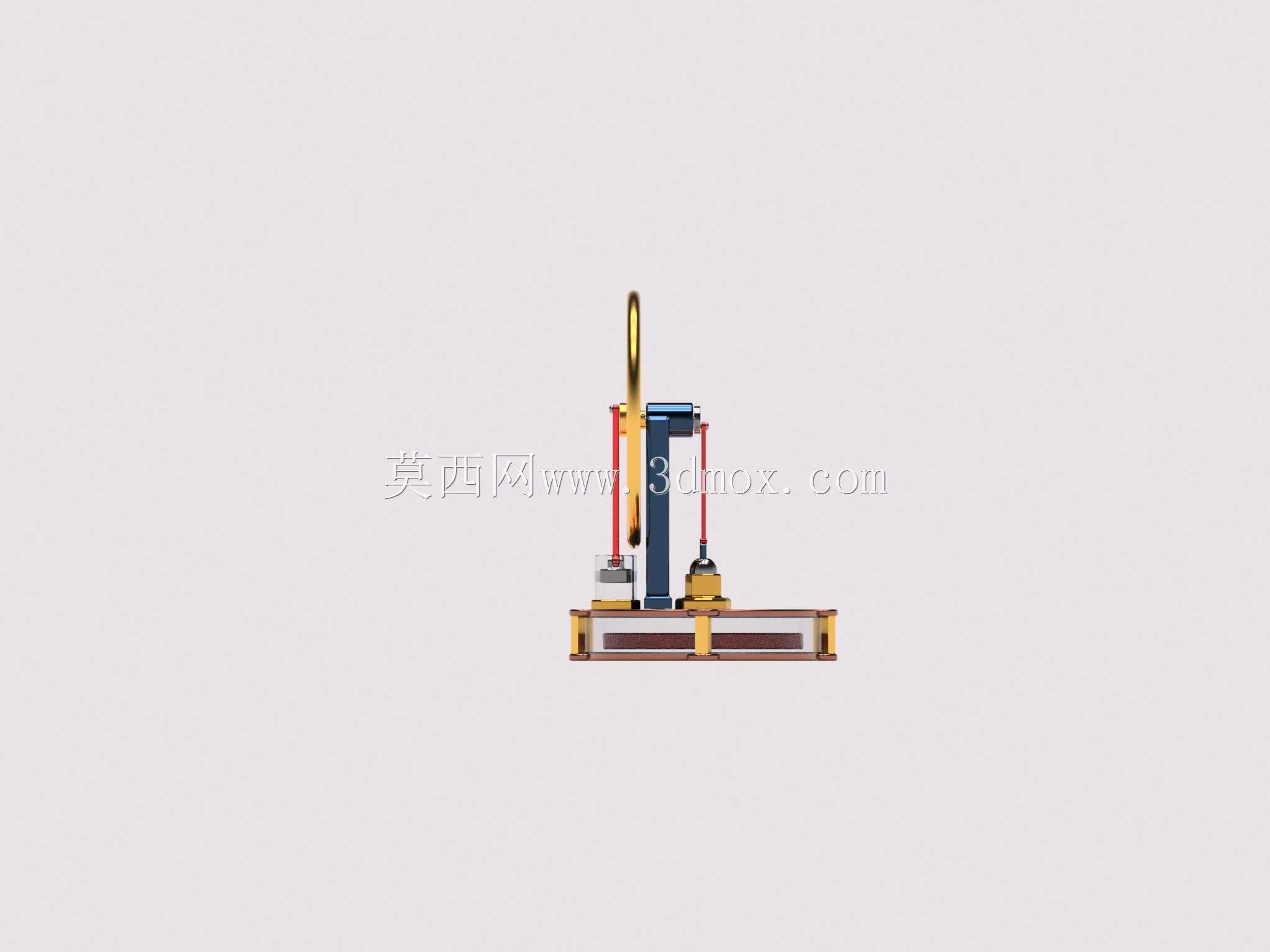

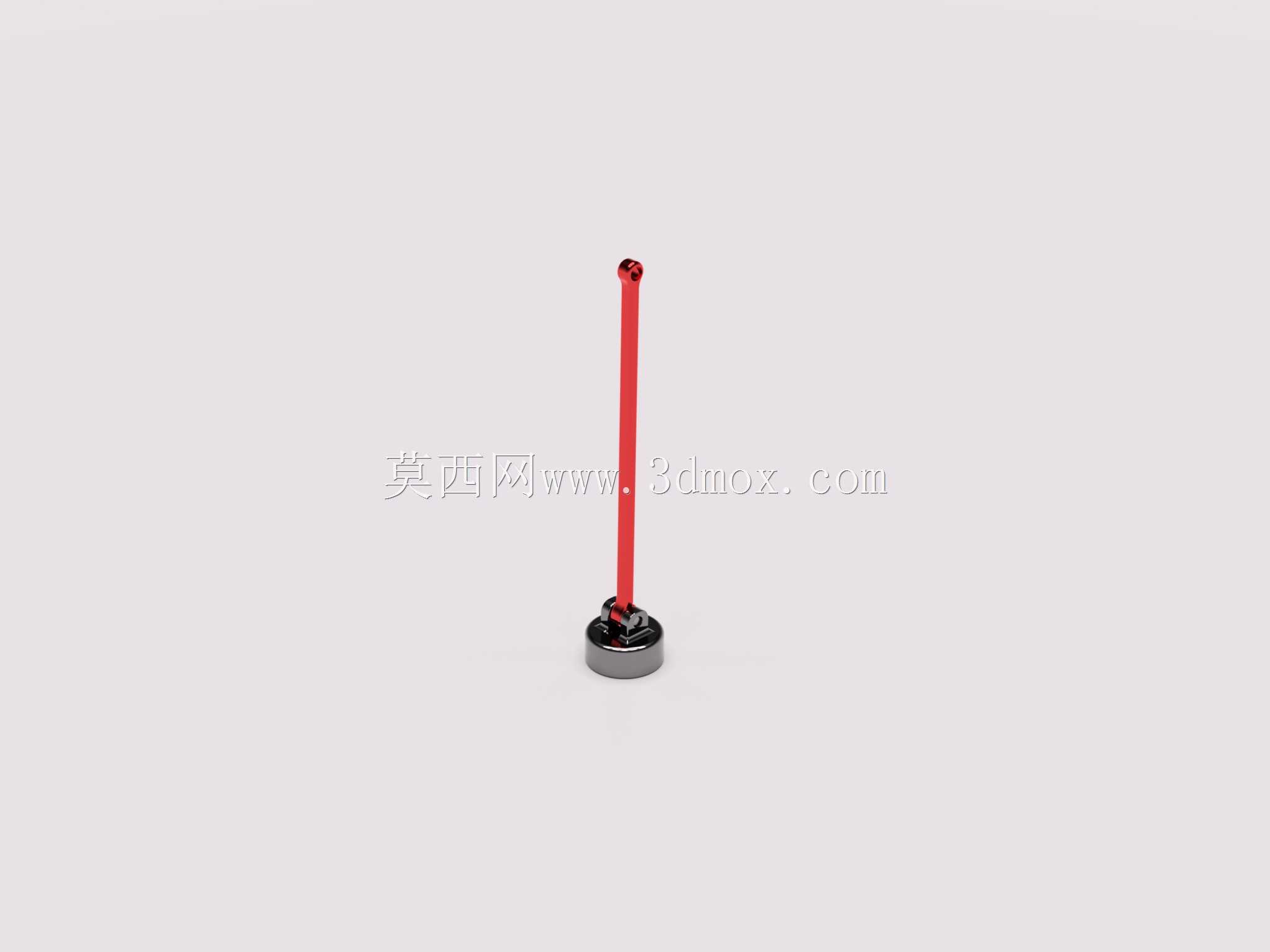

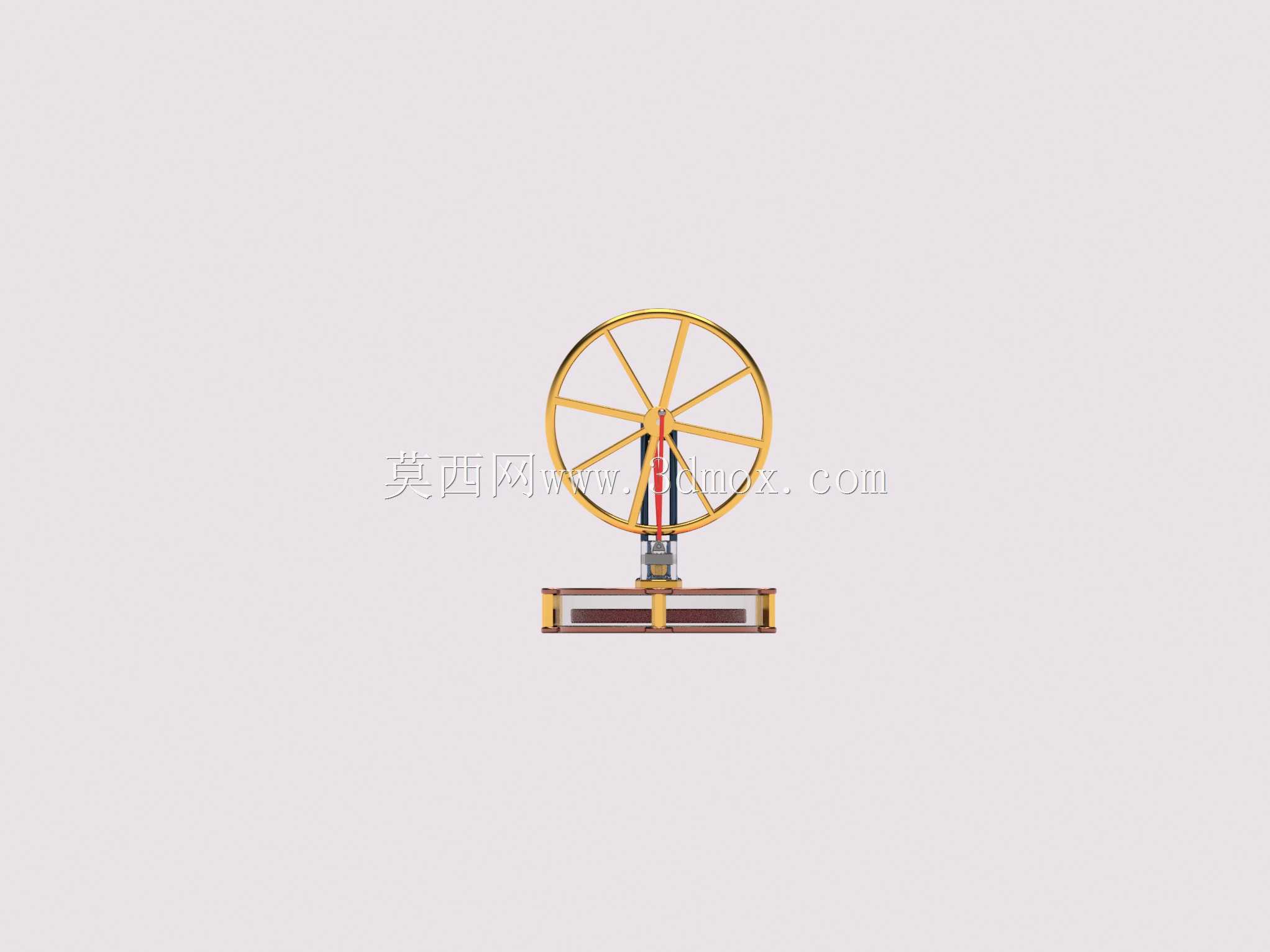

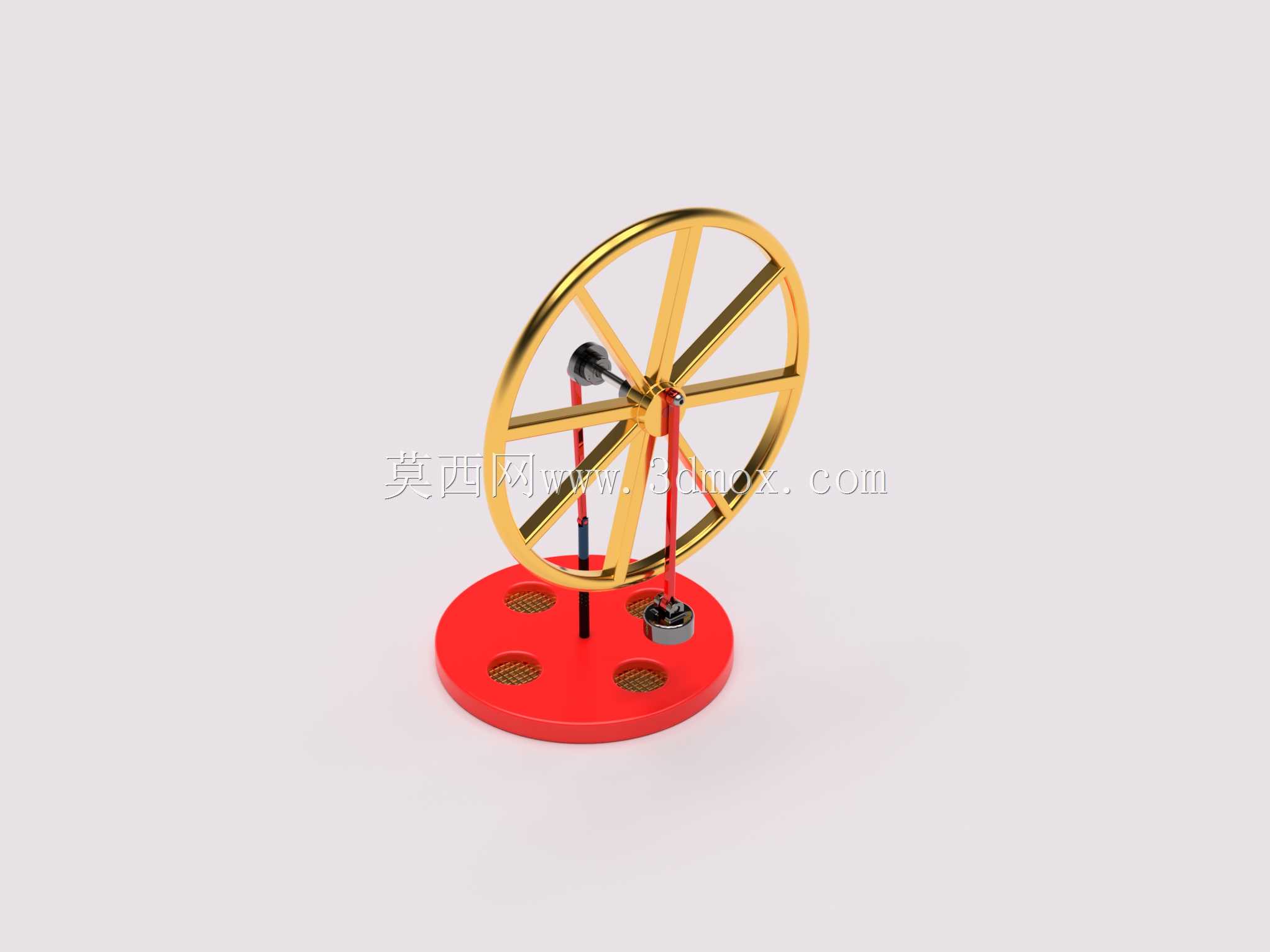

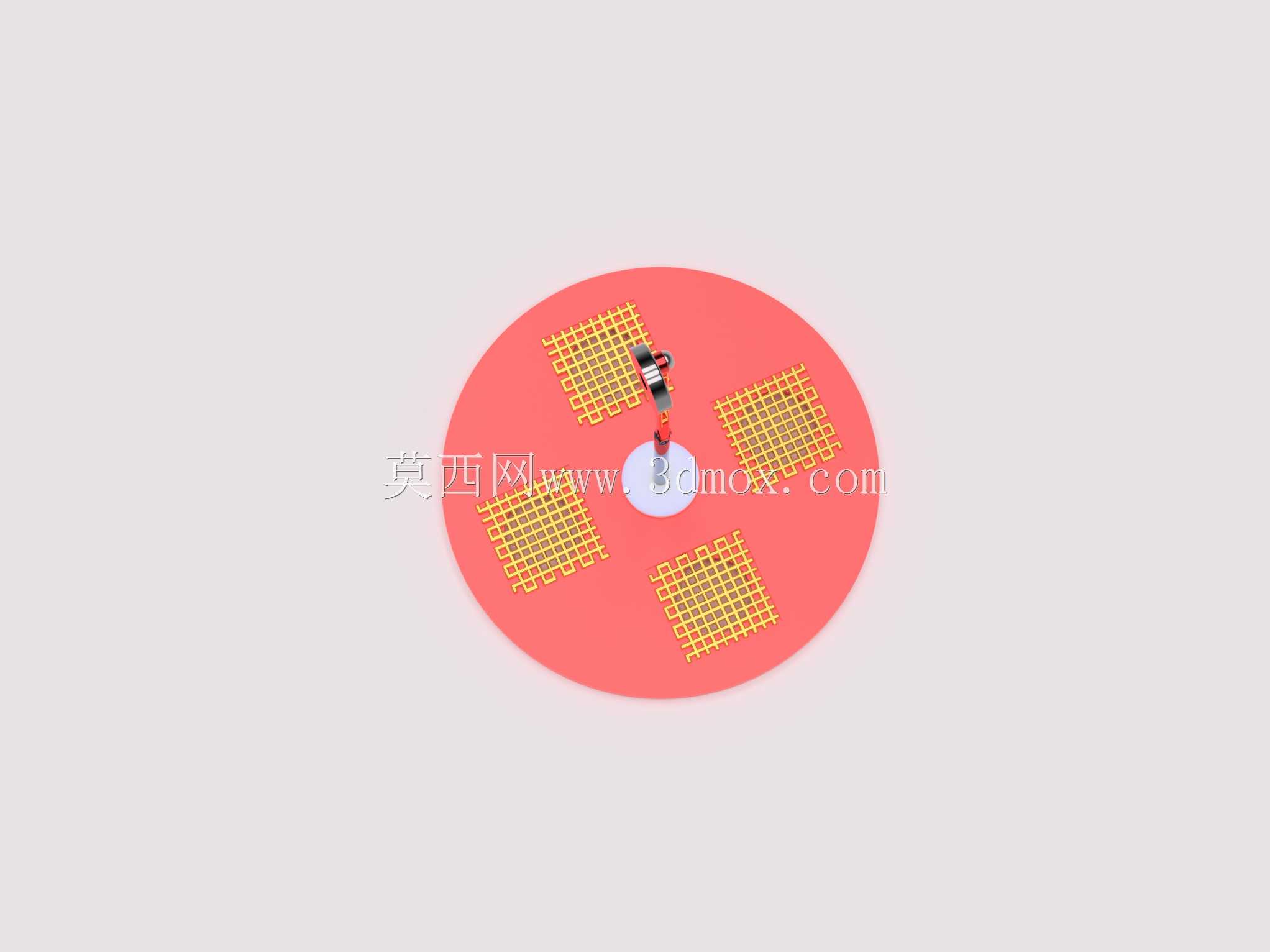

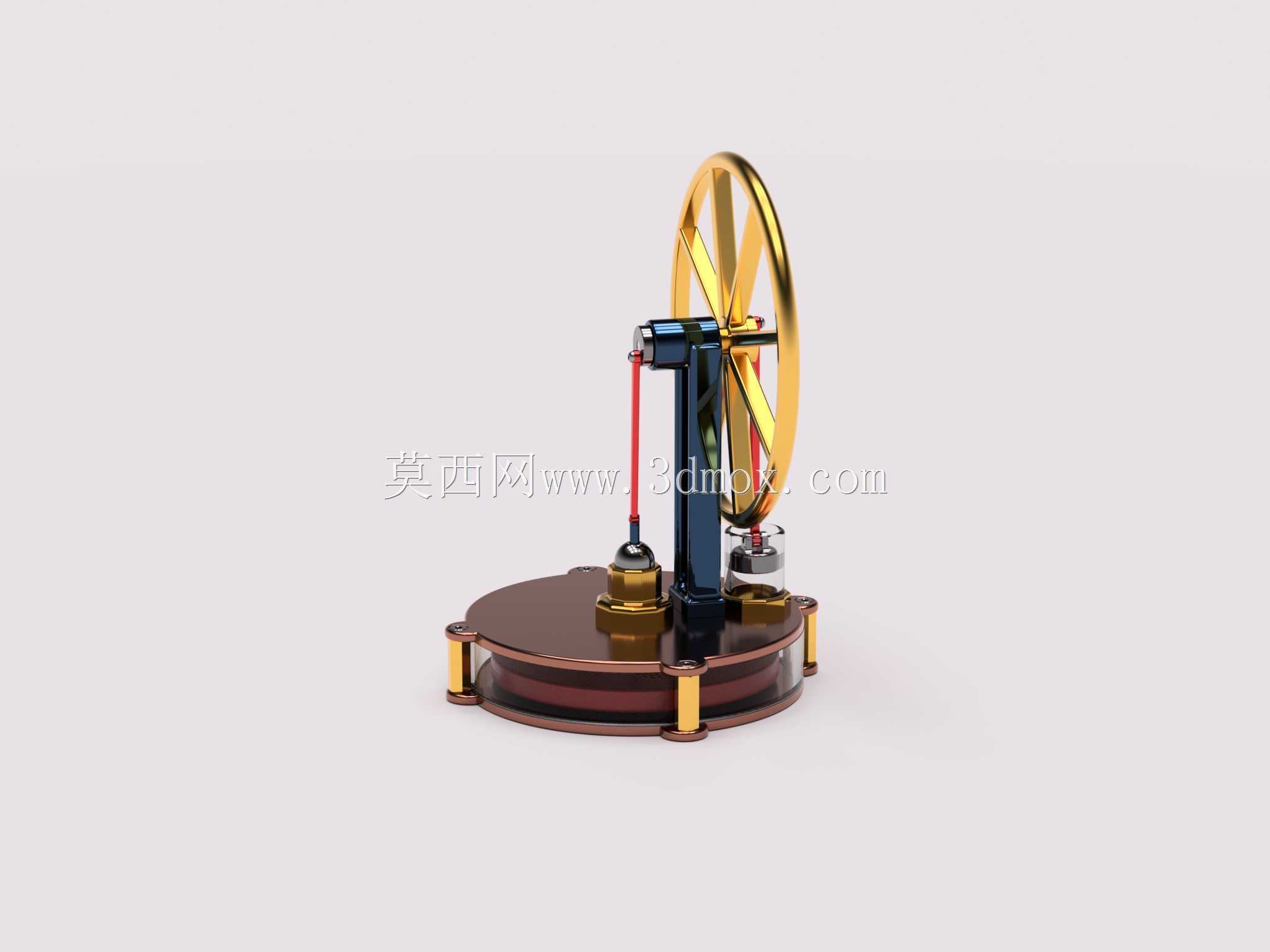

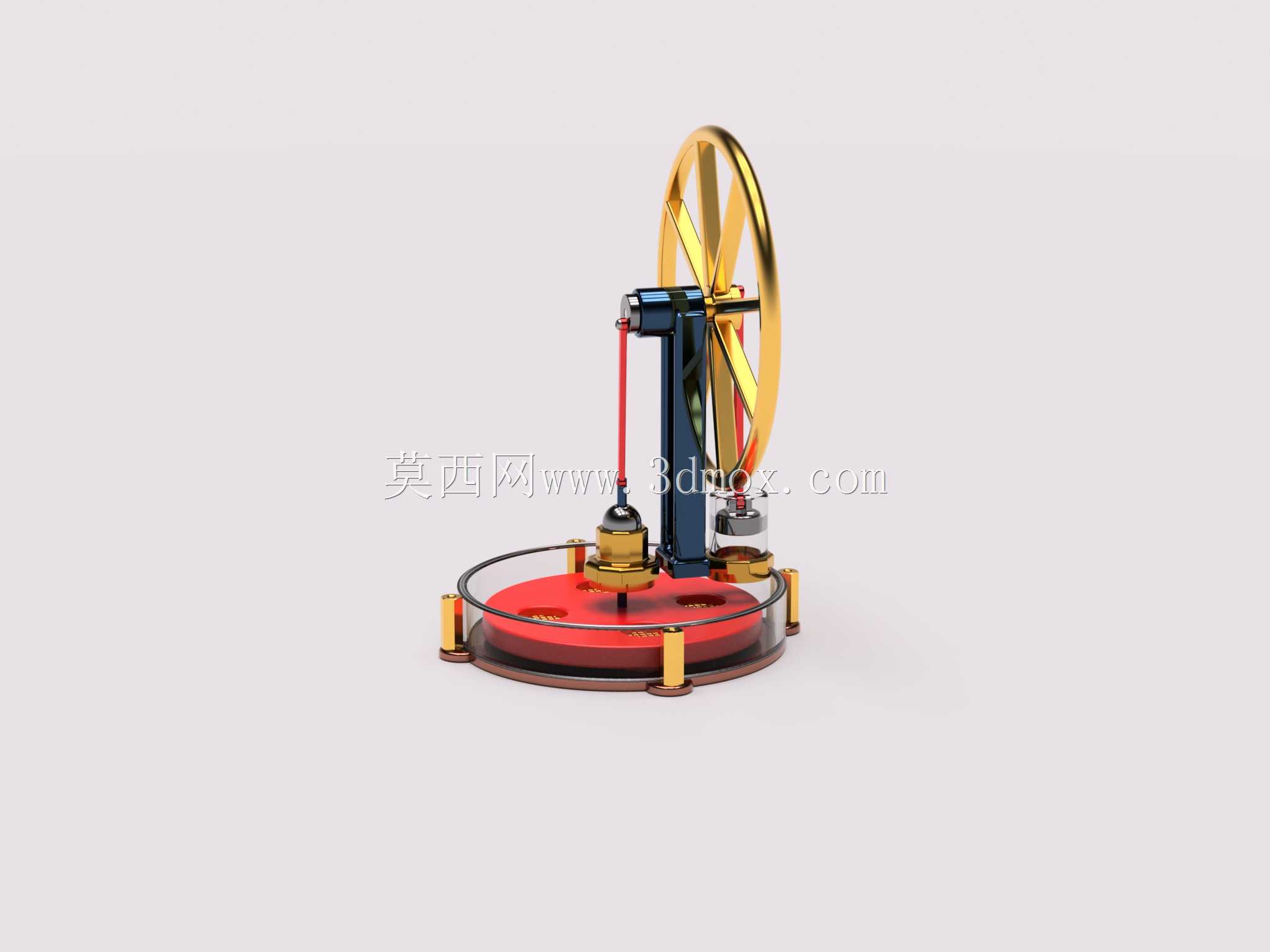

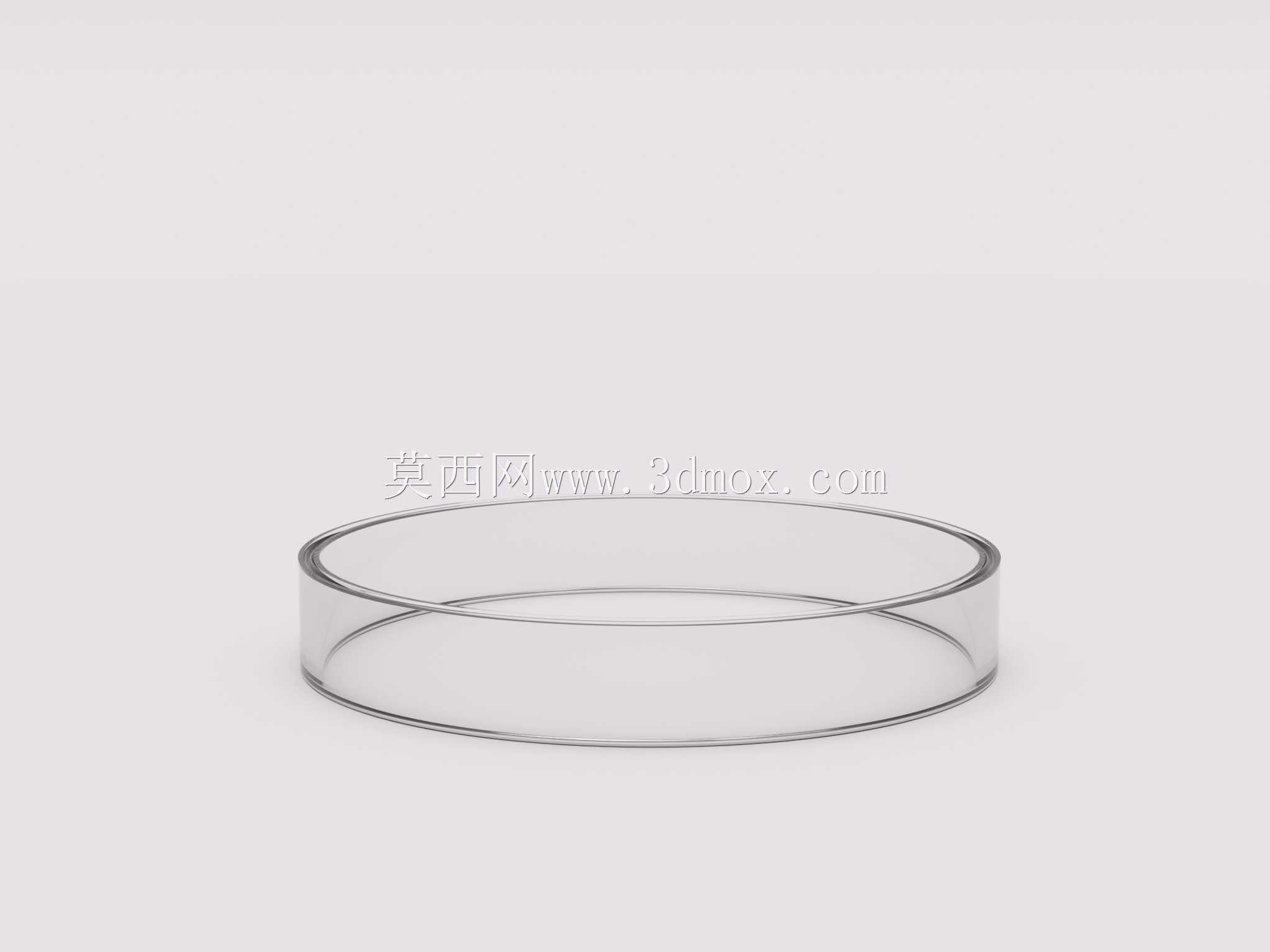

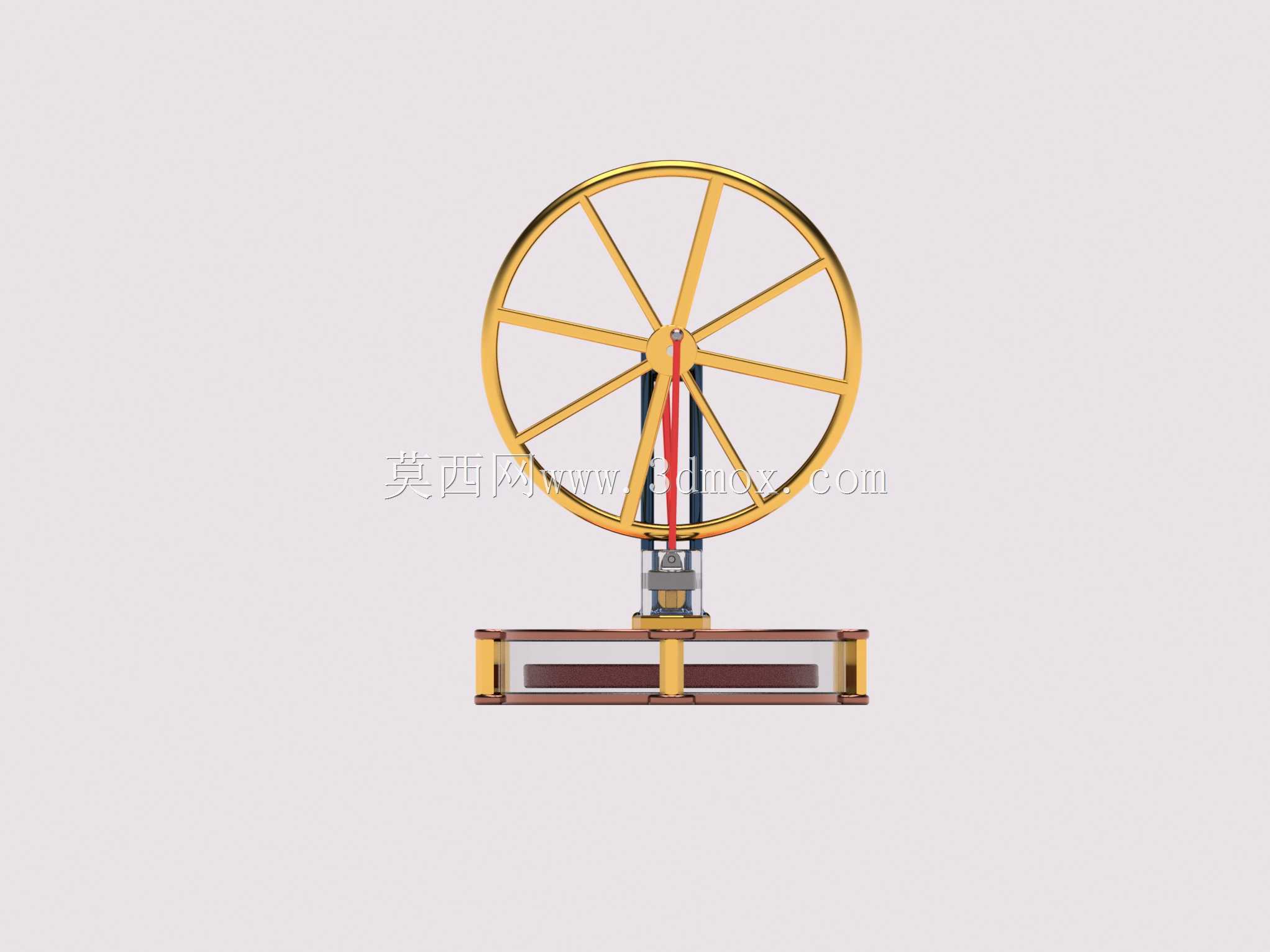

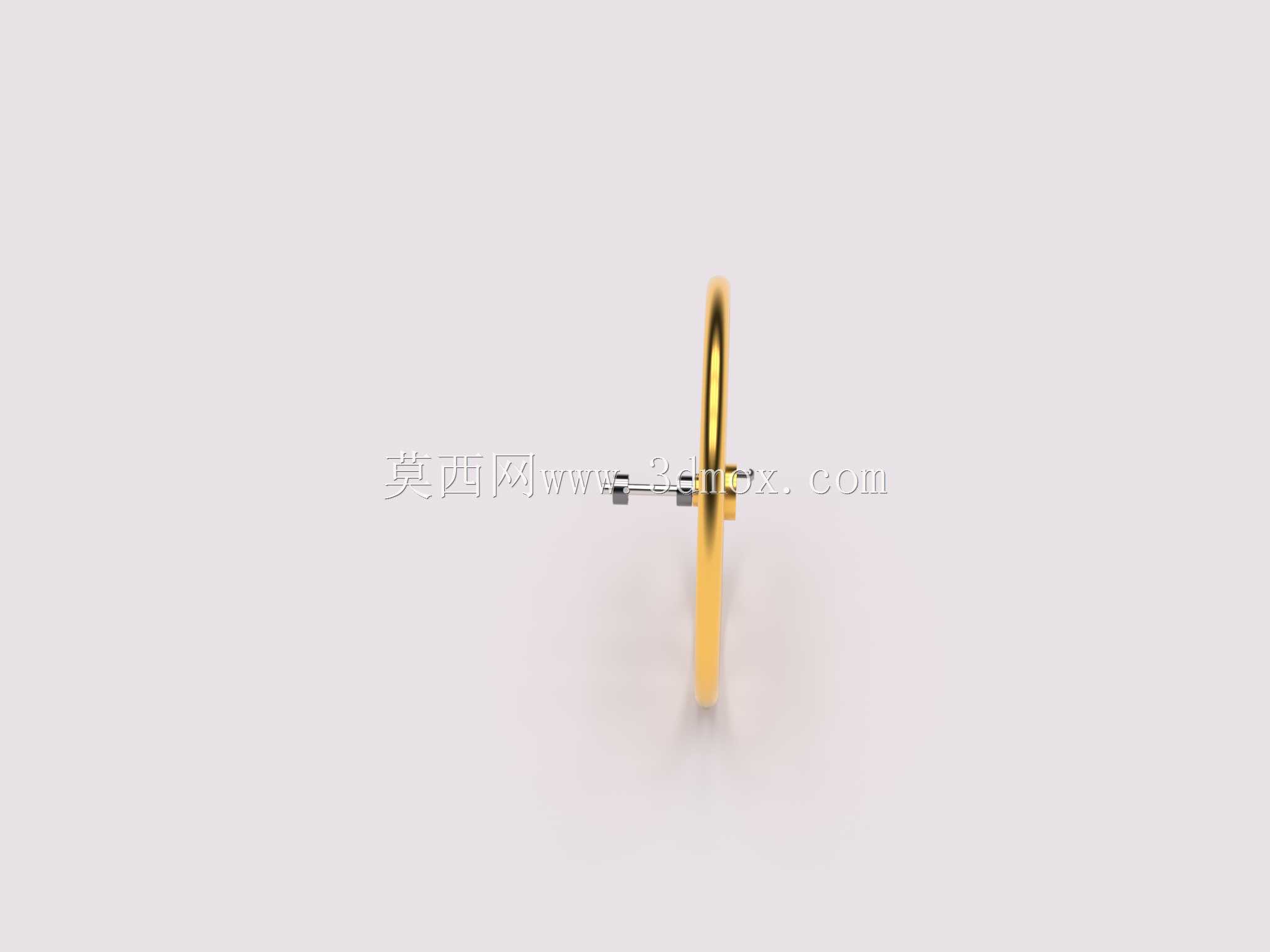

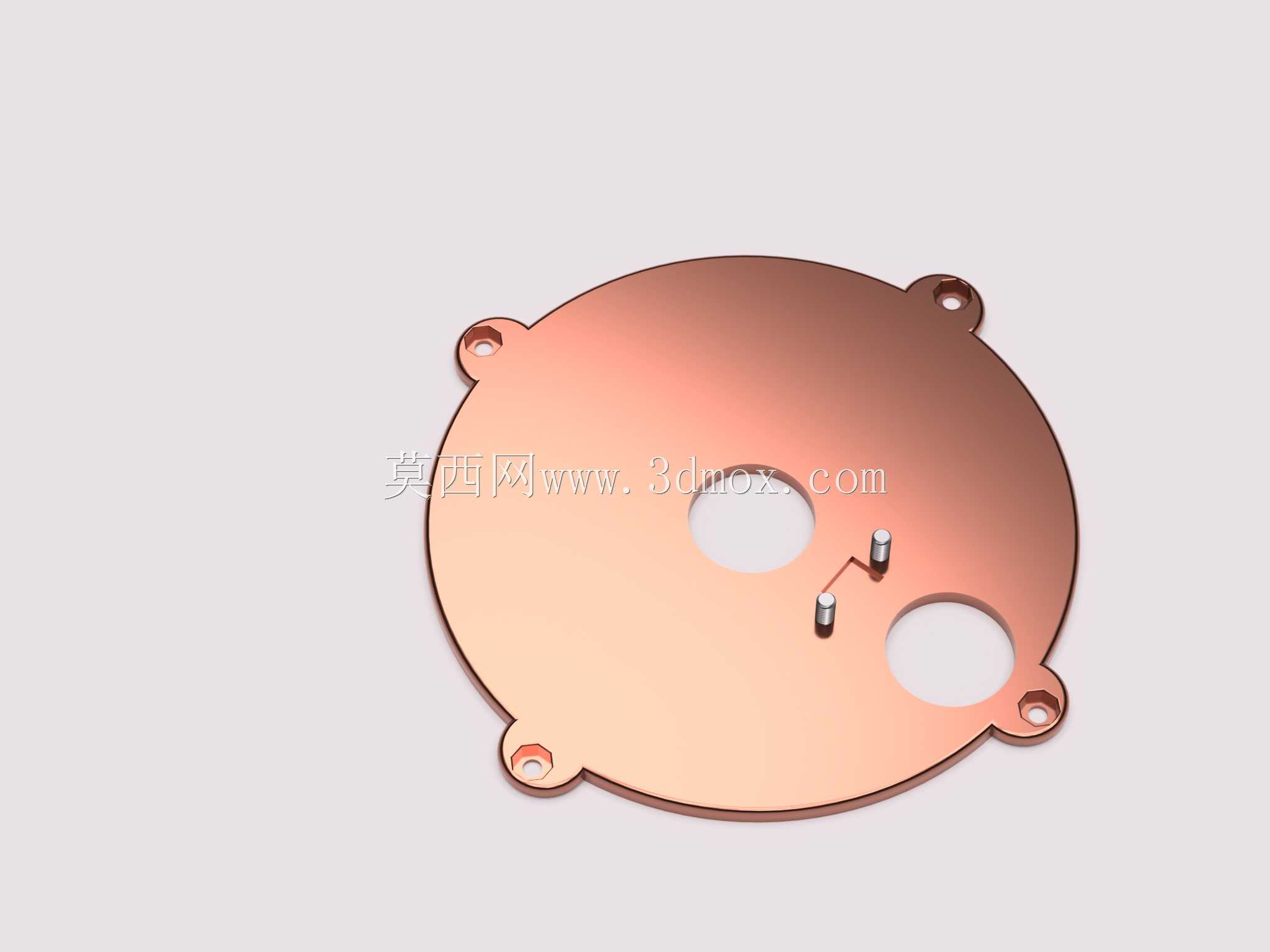

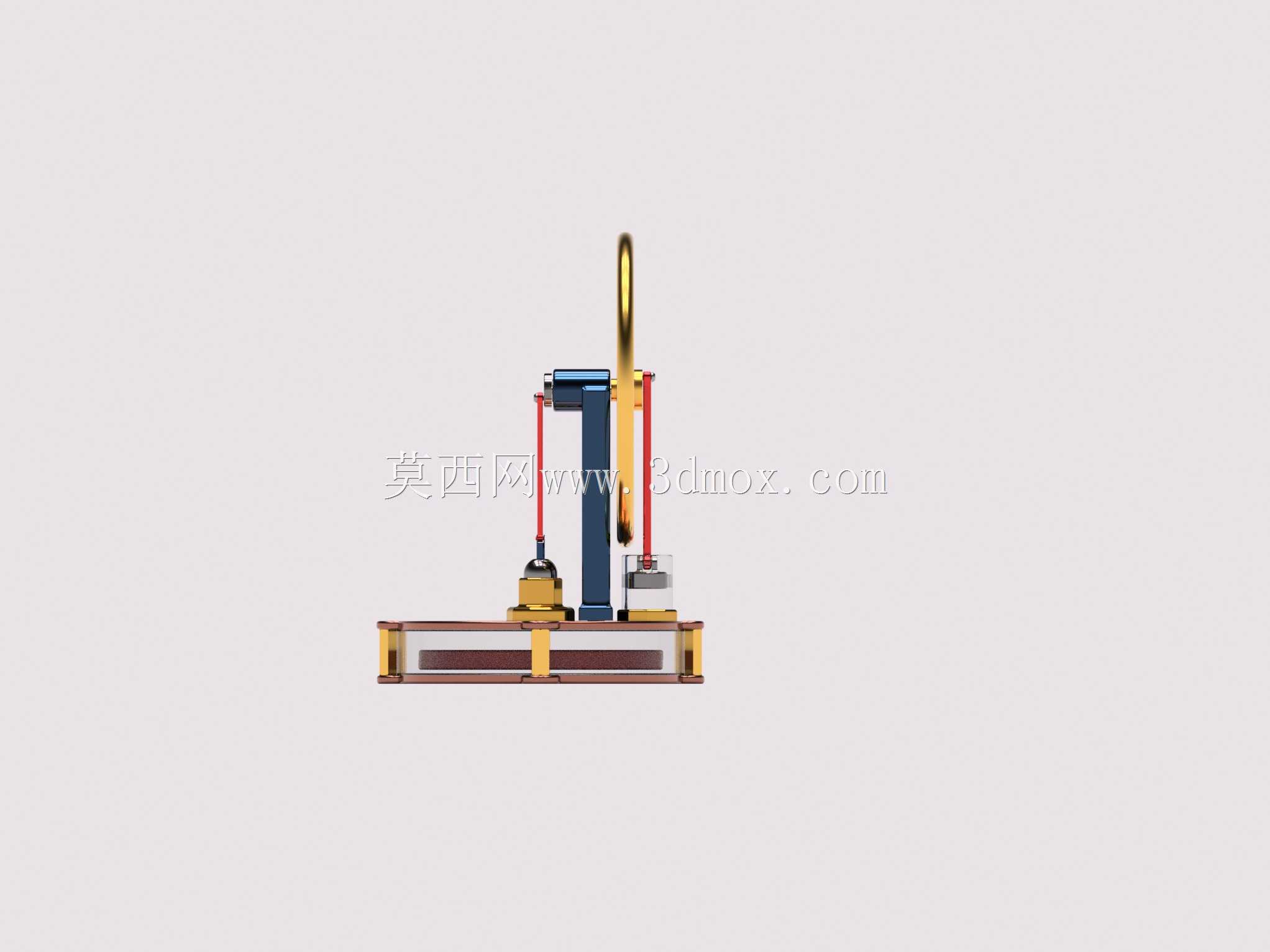

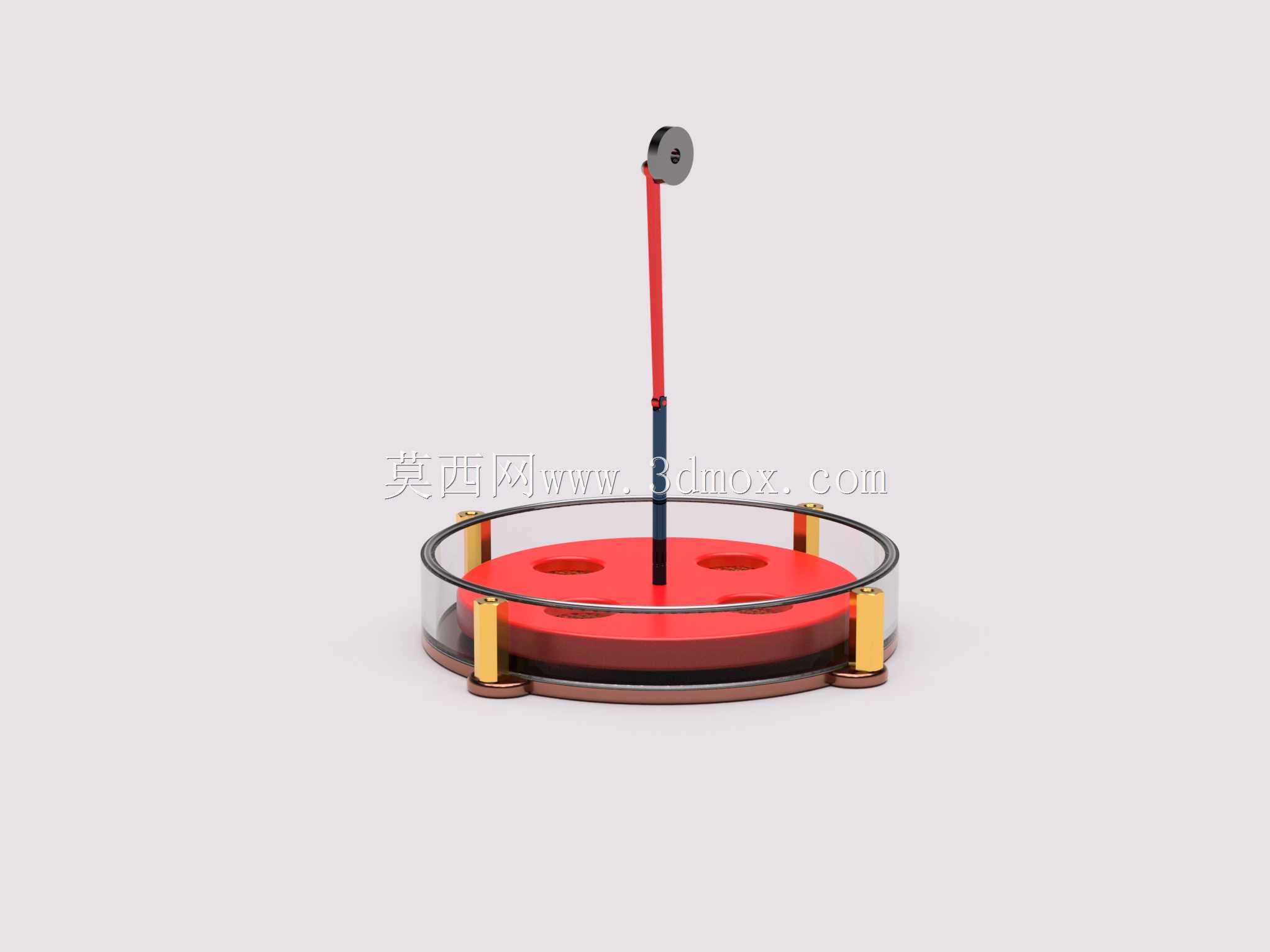

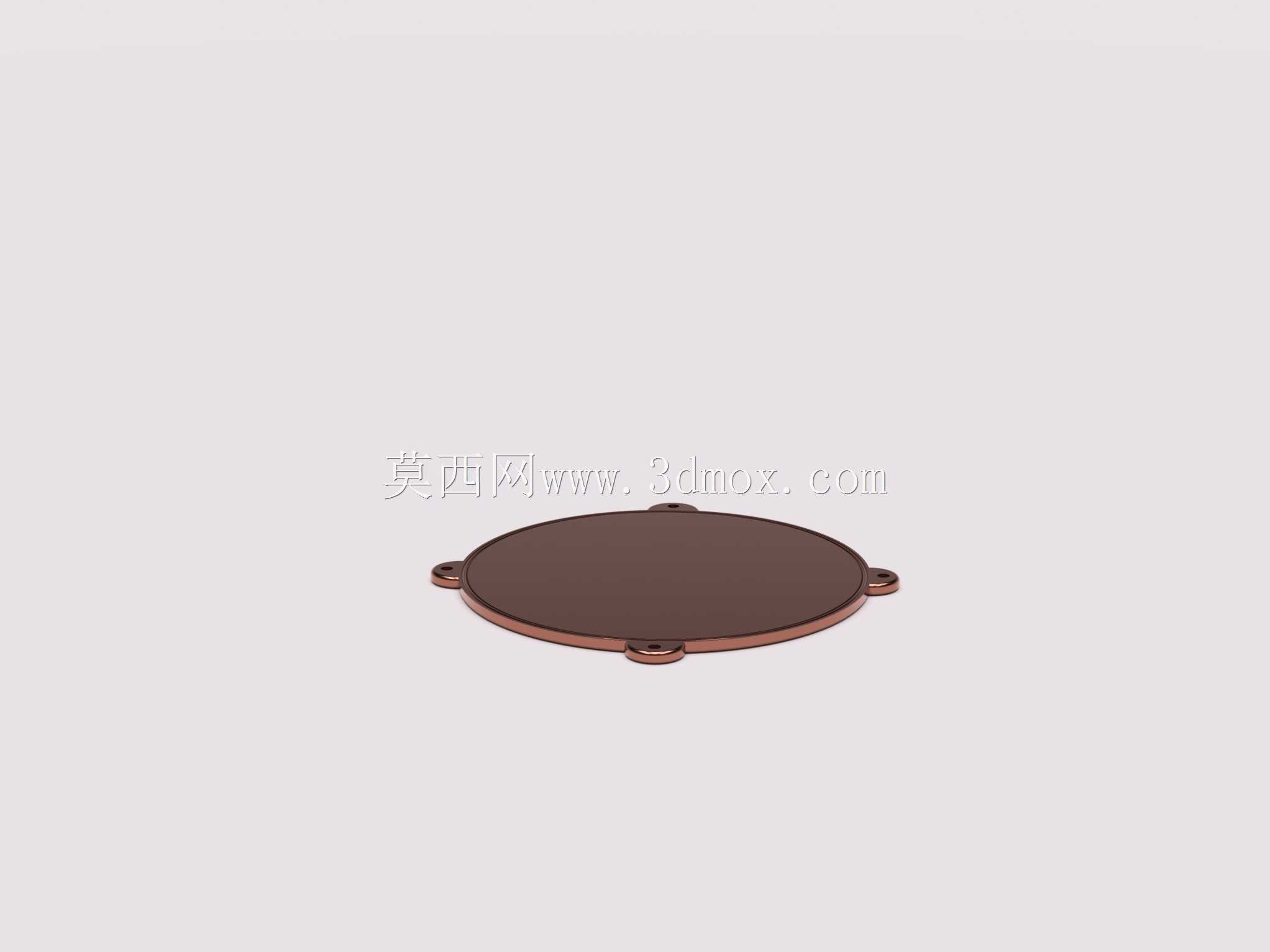

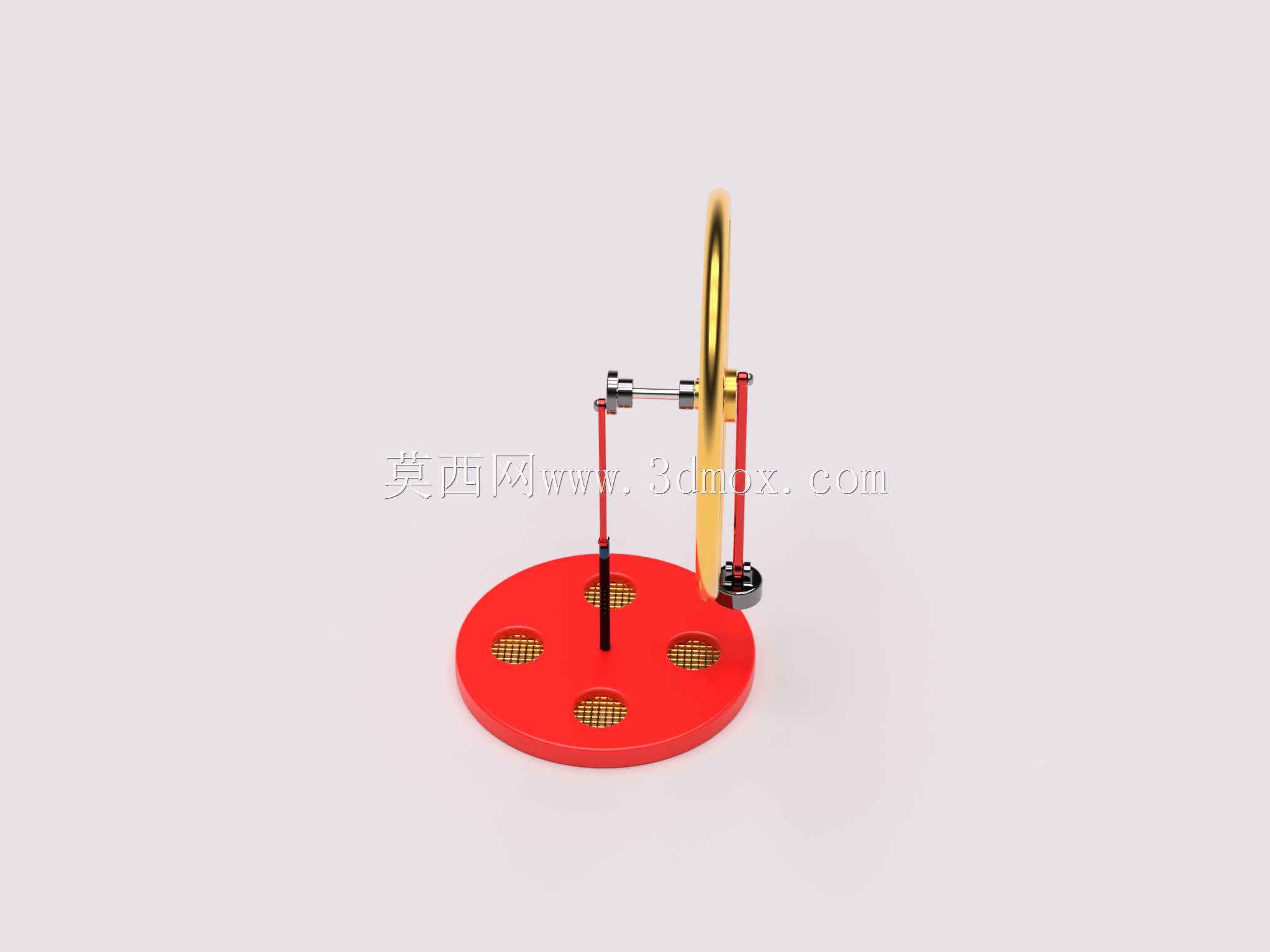

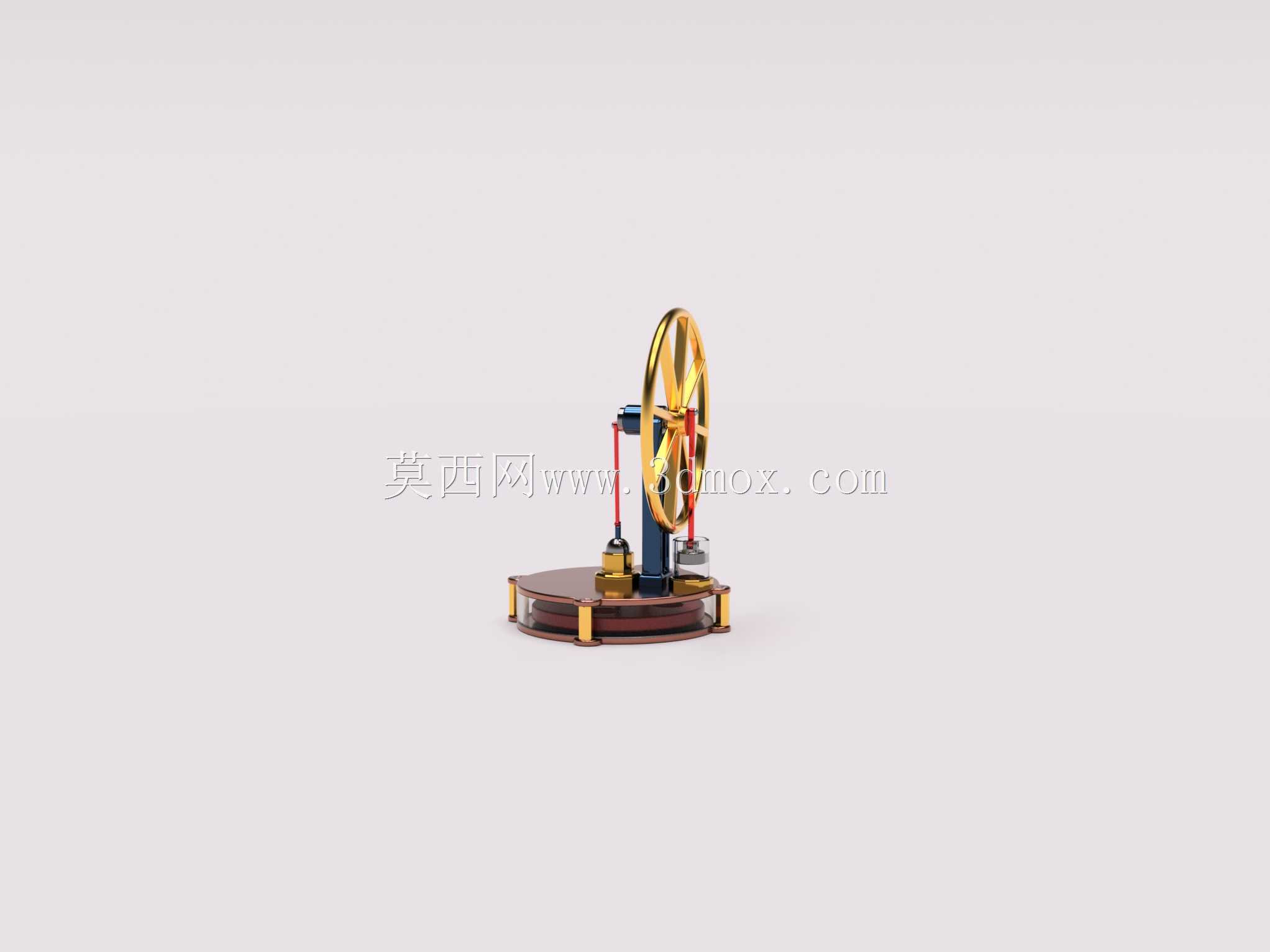

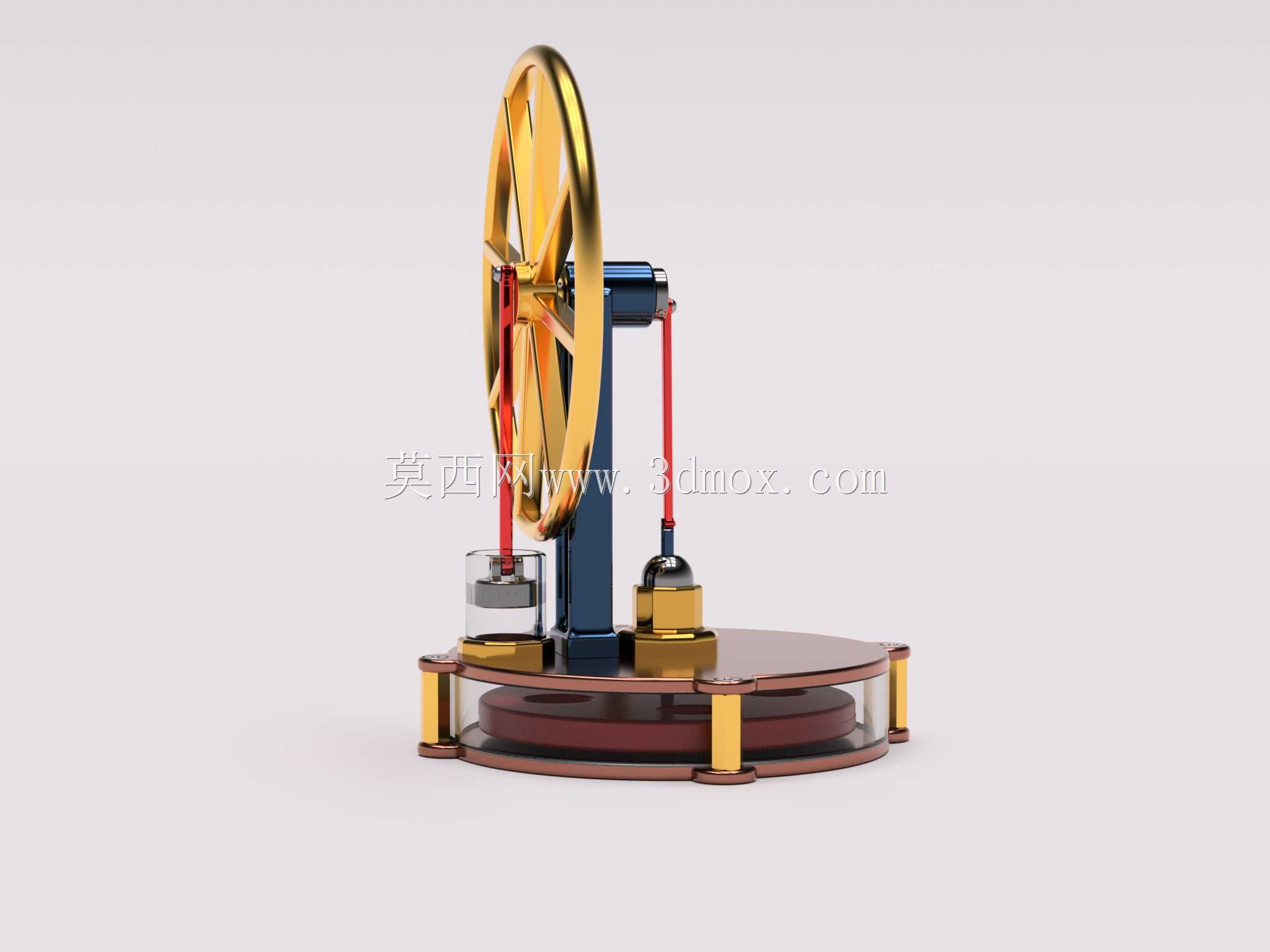

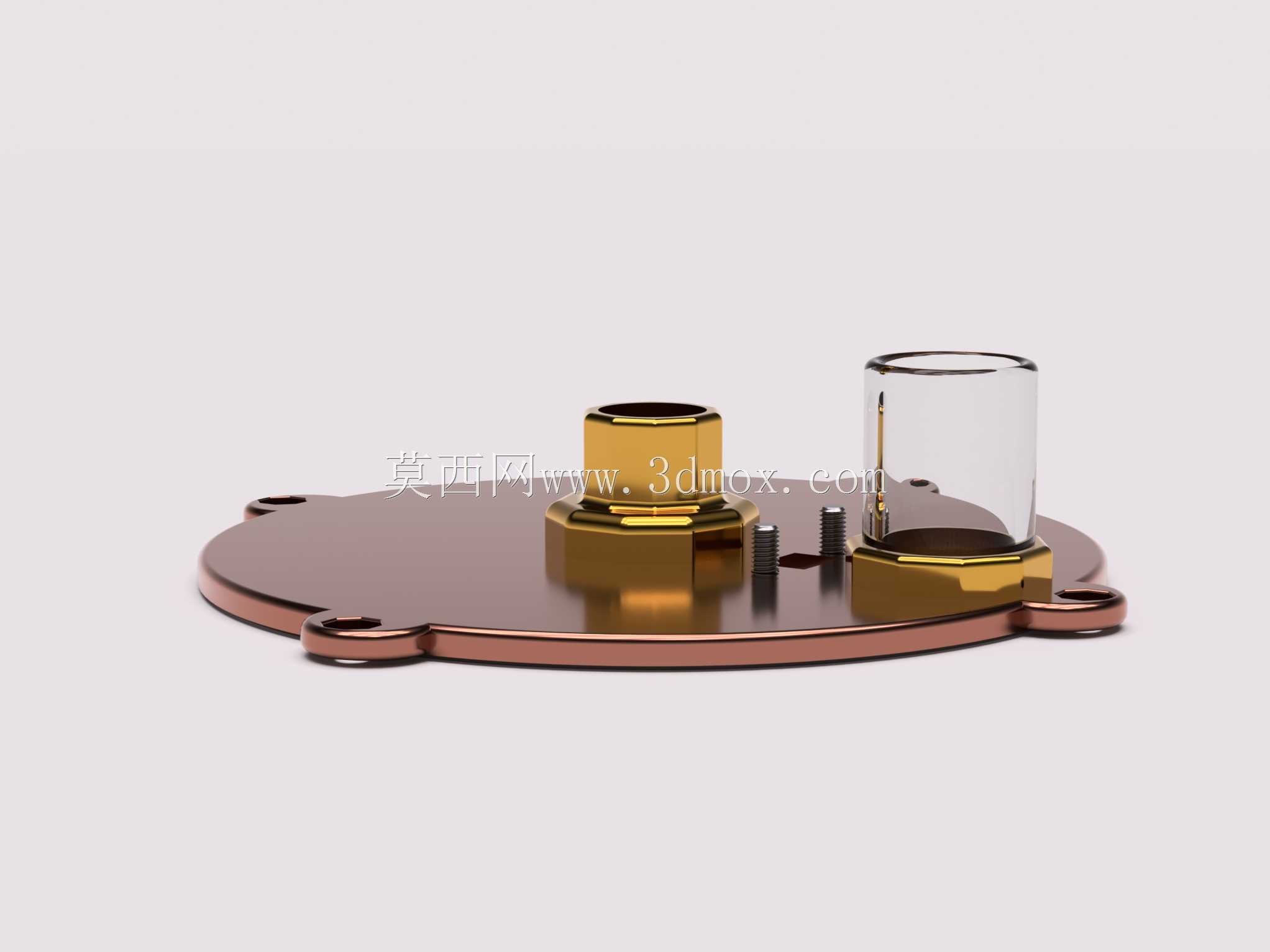

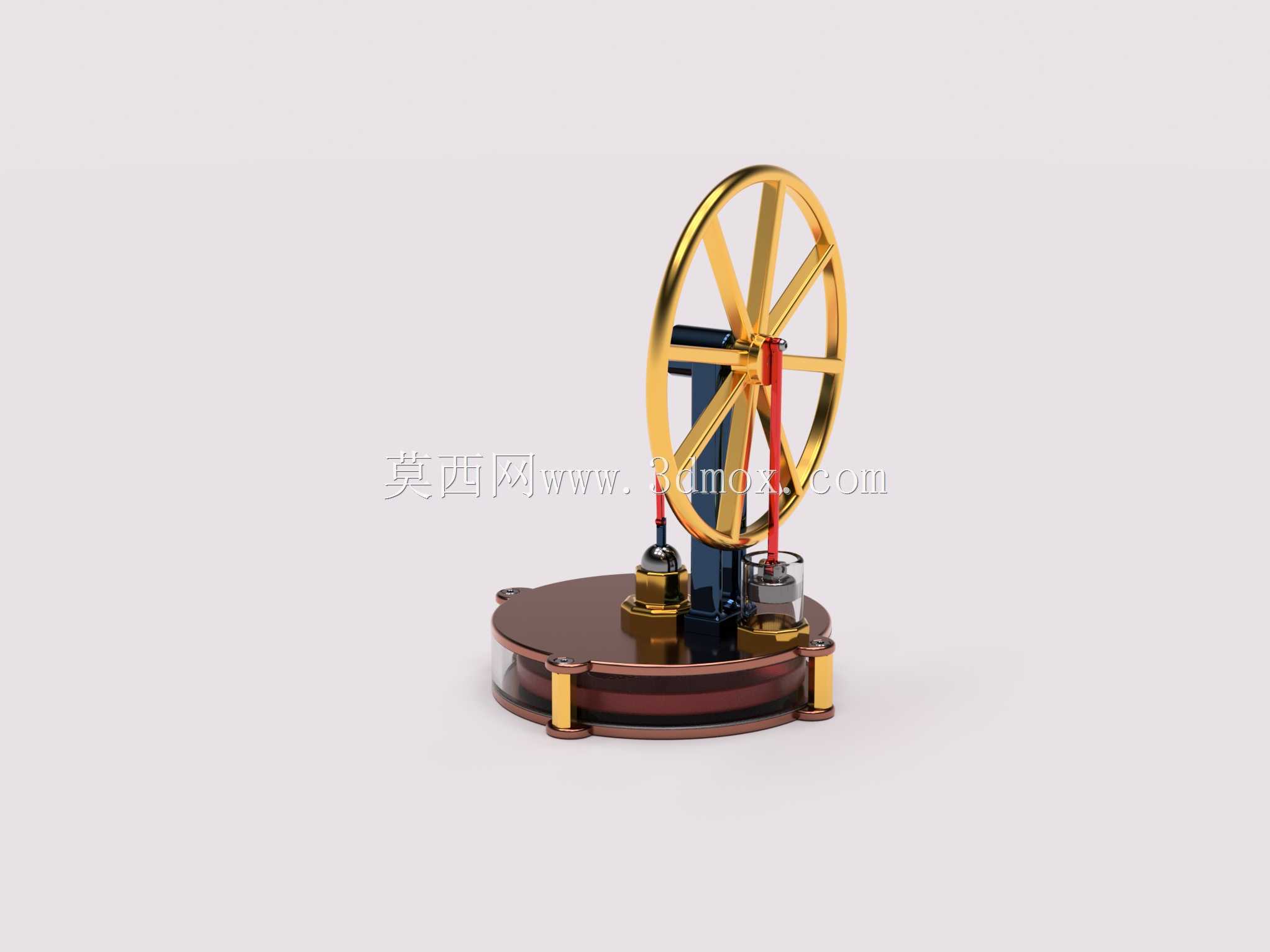

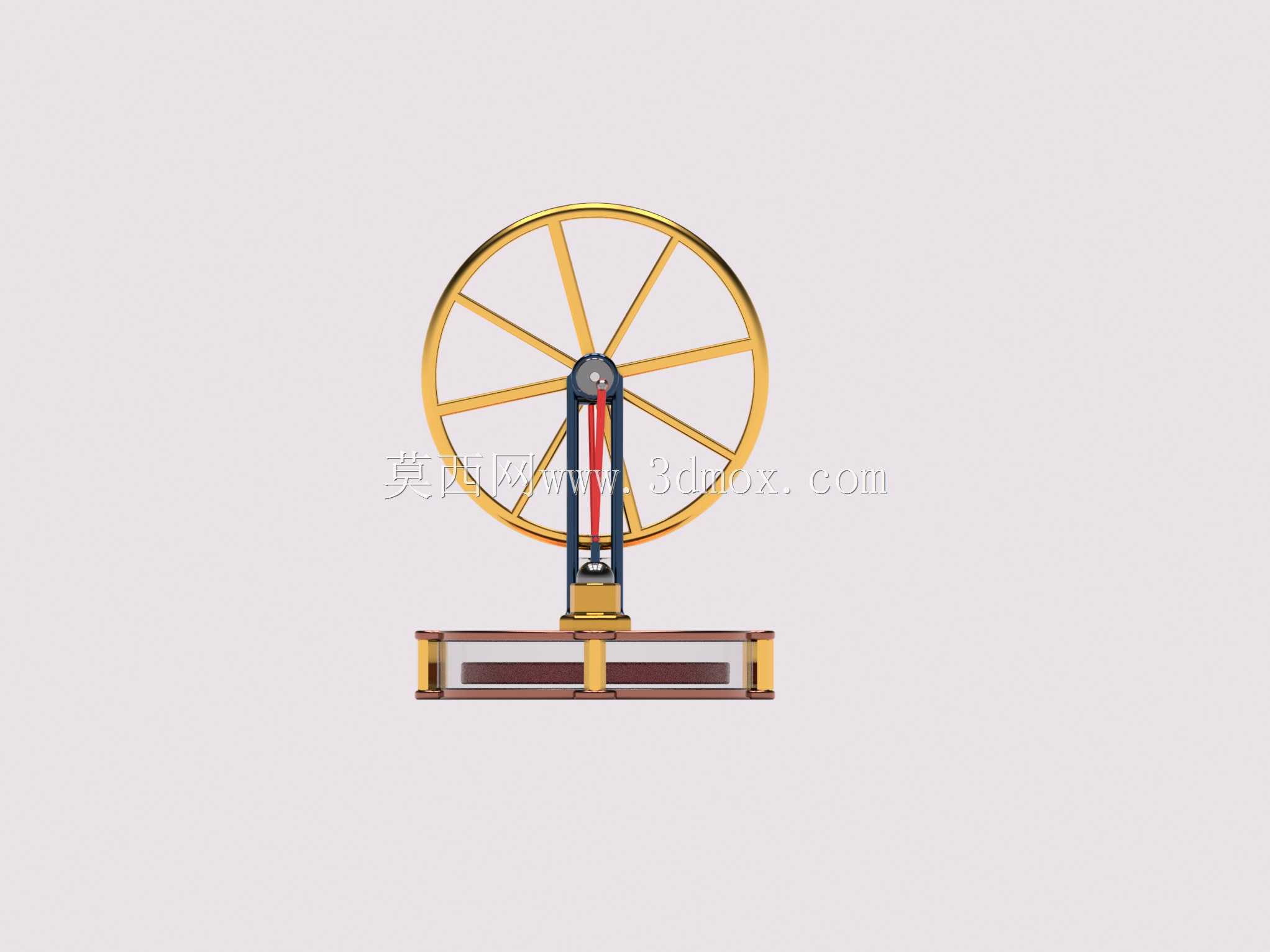

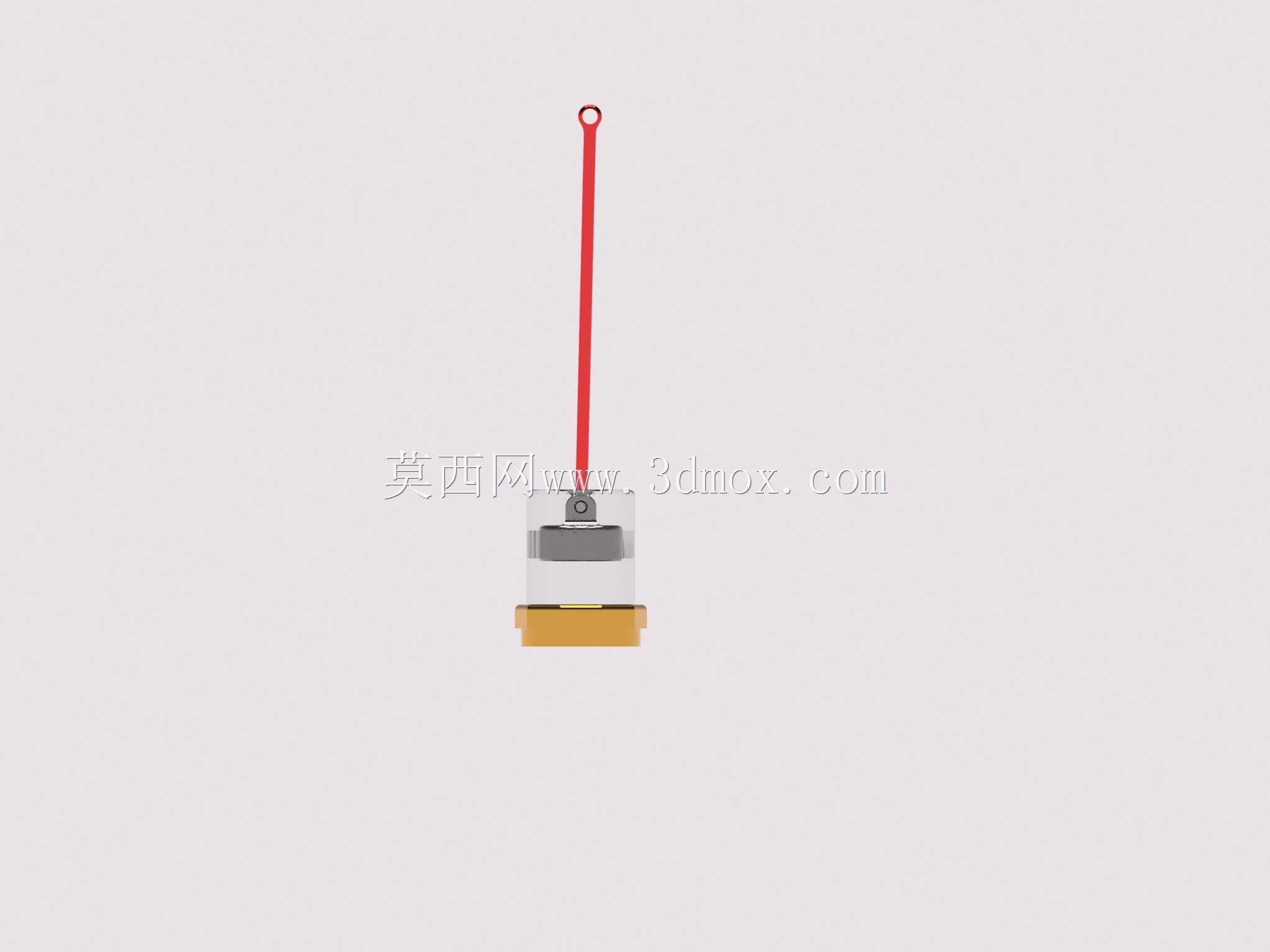

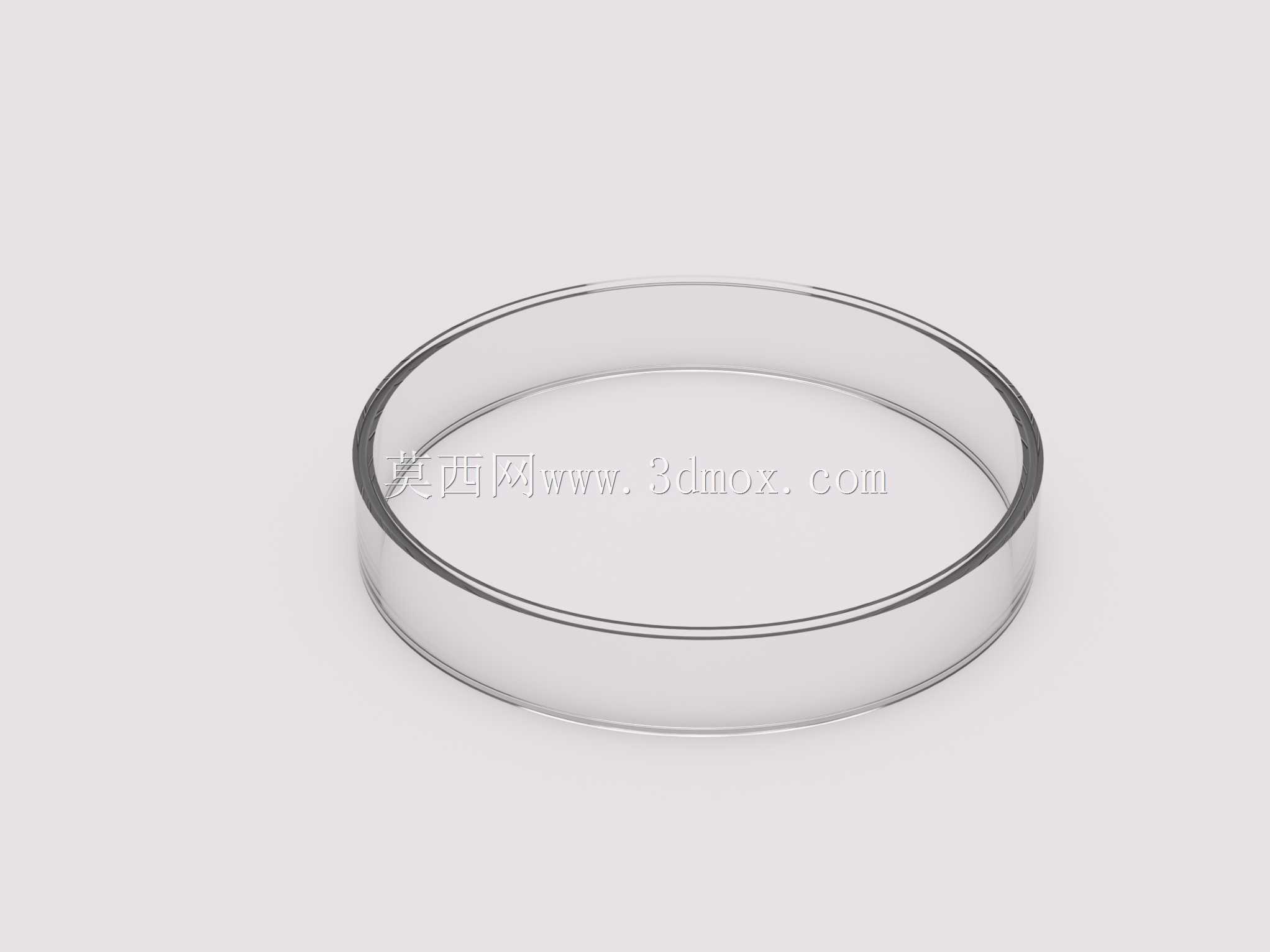

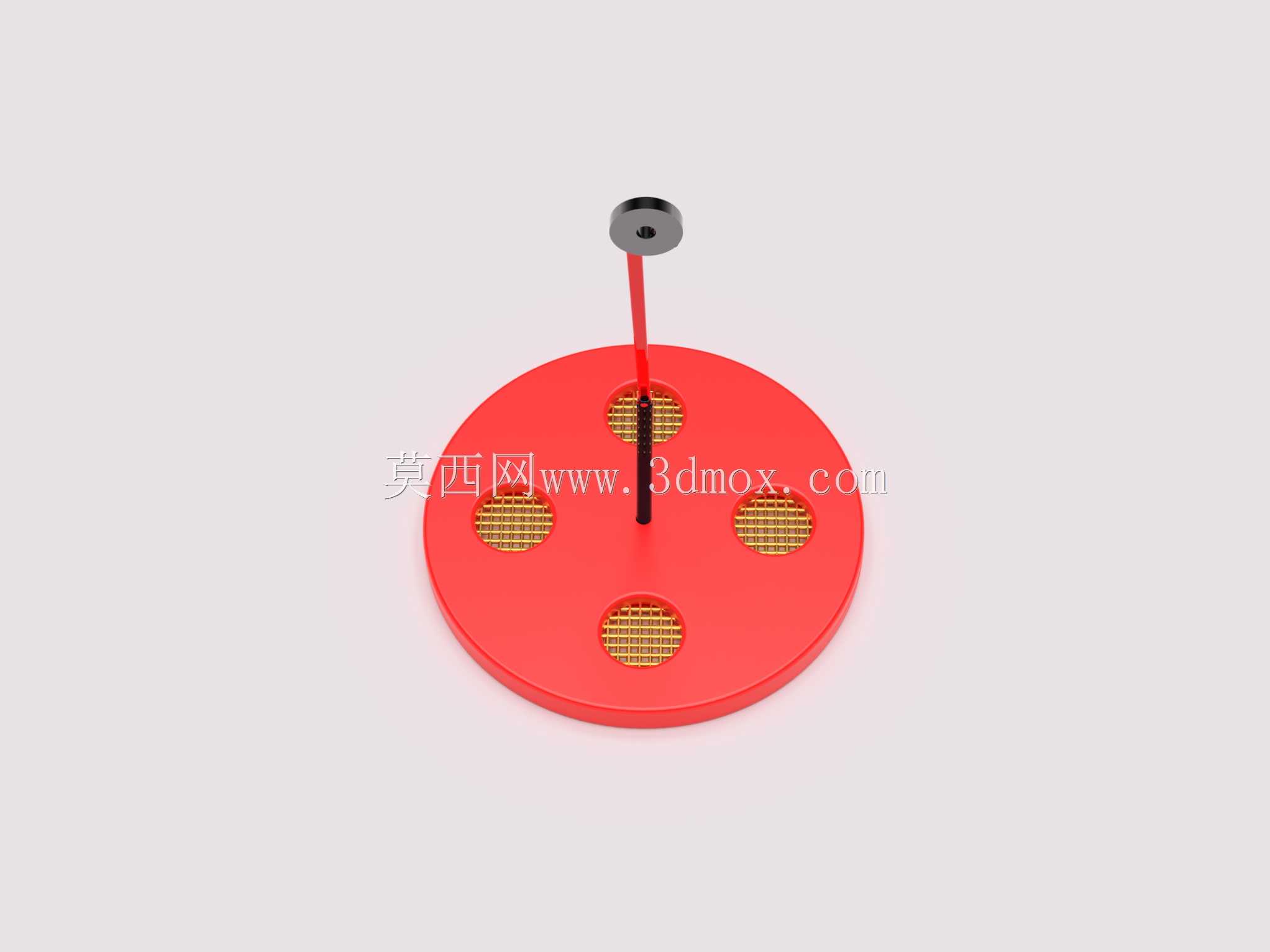

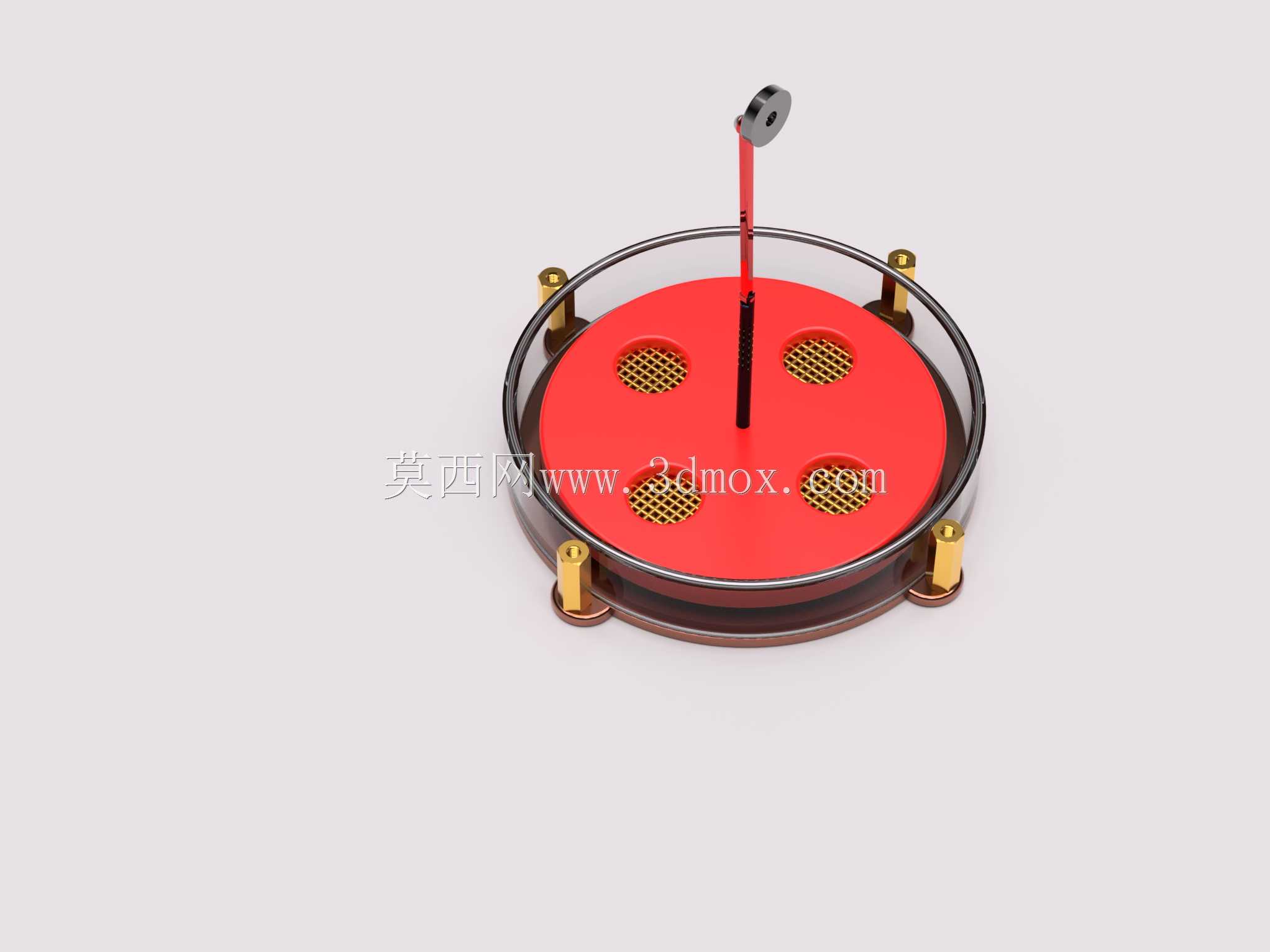

这款小型立式斯特林发动机属于外燃式热力动力装置，可应用于科教演示场景、小型余热回收试验场景以及低功率动力输出的微型机械配套场景，能够直观展示外燃机的热力循环工作原理，也可作为低品位热能转化为机械能的试验载体，适配教学实验室、科创工坊以及微型动力装置研发的基础验证需求。设备核心用途是通过外部热源加热形成缸体温差，依靠工质的热胀冷缩推动活塞往复运动，再通过曲柄连杆结构将直线往复运动转化为飞轮的旋转运动，实现热能到机械能的稳定输出，可带动微型负载完成低速转动，也可作为原理演示装置直观呈现斯特林循环的四个工作过程。产品功能特性方面，整机采用立式布局，顶部配置大直径辐条式飞轮，依靠飞轮的转动惯量保障曲轴运转的连续性，避免活塞运动过死点时出现卡顿；动力缸采用透明管体作为主体结构，可直接观察内部动力活塞的往复运动状态，便于观察工作过程；活塞与缸壁之间配置密封结构，搭配两道橡胶O型圈实现上下板与管体之间的静密封，减少工质泄漏，提升循环效率；飞轮内置轴承结构，可支撑飞轮轮体自由旋转，降低转动过程中的摩擦阻力，飞轮与动力活塞曲柄通过锁紧螺母固定在连杆上，连接结构稳固，可承受长期往复运转的载荷冲击。设计思路上，整机以小型化、易制作为核心方向，主体框架采用金属板材作为上下支撑板，兼顾结构强度与加工便利性，动力部分选用石墨材质活塞搭配透明管体，既保障活塞的自润滑特性与密封性能，又能实现工作过程的可视化；浮筒结构选用低密度轻质材料制作，降低运动部件的惯量损耗，浮筒与活塞之间设置阀件，可平衡活塞孔内的空气温度，提升缸内工质的热交换效率，让设备可在较低的温差条件下启动运转，降低对外部热源的温度要求。外形尺寸方面，整机飞轮直径约9厘米，整体结构紧凑，立式布局占用安装面积极小，底部为平板式支撑底座，无需额外复杂固定结构即可平稳放置在水平台面上，安装边界清晰，各运动部件均无超出底座轮廓的外伸结构，运转过程中不会与周边放置的其他物件产生干涉，适配桌面级的试验与演示场景。
