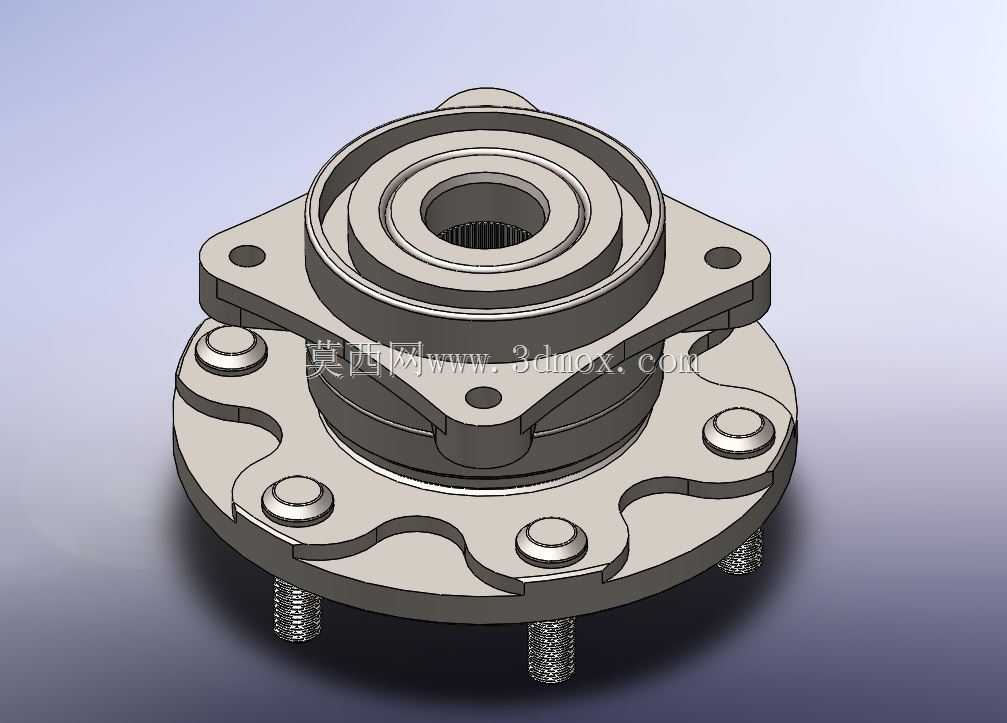

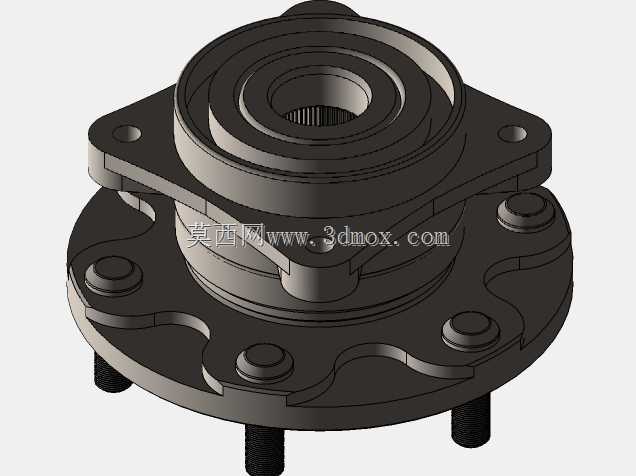

丰田车型配套前轮毂车轮轴承总成结构

该轮毂轴承总成主要适配硬派越野车型的前桥位置，是车辆底盘行走系统的核心承载部件，直接承担前轮的旋转支撑、载荷传递与转向随动功能，在非铺装路面行驶、越野穿越、重载拖拽等复杂工况下，需要同时承受车身垂向载荷、加速制动时的纵向冲击力以及转向过弯时的横向倾覆力矩，是保障车辆行驶安全性与操控稳定性的关键部件。

从功能特性来看，该总成采用集成化结构设计，将轮毂法兰、双列滚动轴承、安装支座、轮速感应齿圈整合为一体式单元，相比传统分体式轮毂轴承结构，省去了用户自行调整轴承预紧度、加注润滑脂、密封装配的工序，能有效避免装配误差带来的轴承早期磨损、异响、松旷问题，大幅提升部件的使用寿命与可靠性。总成自带的多组安装螺栓分别对应转向节固定位与刹车轮毂安装位，可直接完成与悬架转向节、制动盘、车轮轮辋的刚性连接，装配时仅需按照规定扭矩锁紧固定螺栓即可完成安装，适配售后维修与整车生产线装配的双重需求。

设计思路上，该结构充分考虑硬派越野车型的使用场景，下部安装法兰采用异形轮廓设计，在保证安装强度的前提下尽可能削减非受力区域的材料冗余，实现部件轻量化；法兰上的螺栓安装位做了局部加厚凸台处理，避免长期受交变载荷作用出现螺栓孔开裂、变形问题；轴承本体采用双重密封结构，内置长效润滑脂，可阻挡泥沙、污水、粉尘进入轴承滚道，满足越野场景下涉水、扬尘路况的密封防护需求。上部的安装支座设置四个对称固定点位，与转向节的贴合面经过高精度平面加工，保证装配后轴承的旋转同轴度，避免高速行驶时出现车轮抖动、刹车跑偏的问题。

从安装边界来看，该总成的下部法兰均匀分布五根车轮固定螺柱，匹配对应车型的轮辋孔距参数，上部支座的四个安装孔位与转向节的定位凸台完全契合，整体轴向尺寸与轮腔内部的制动盘、防尘罩、转向拉杆的运动边界完全匹配，安装后不会与周边部件发生运动干涉，中心的内花键孔与前桥半轴外花键精准配合，可可靠传递半轴输出的驱动扭矩，适配四驱车型的动力传递需求。部件的整体外形轮廓充分考虑轮腔内部的布置空间，在保证轴承承载能力的前提下控制径向尺寸，避免转向过程中与减震器、下摆臂等周边悬架部件发生剐蹭。
