通风系统双轴电机离心风机结构设计

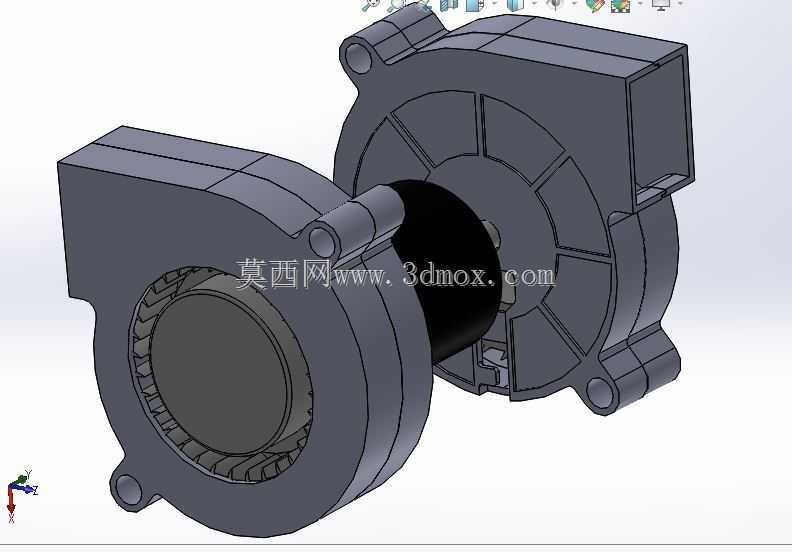

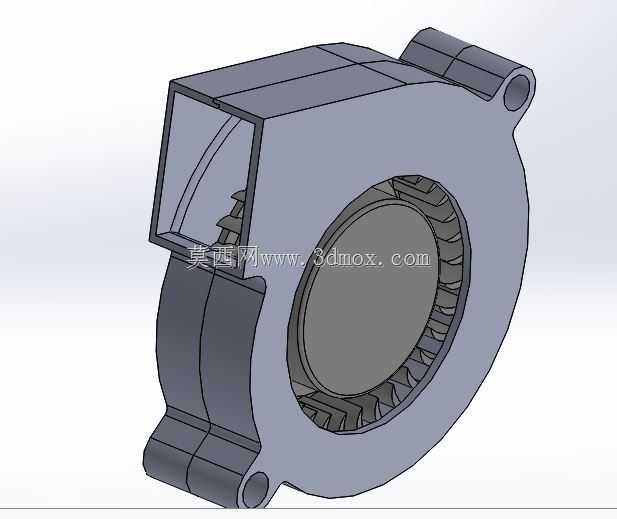

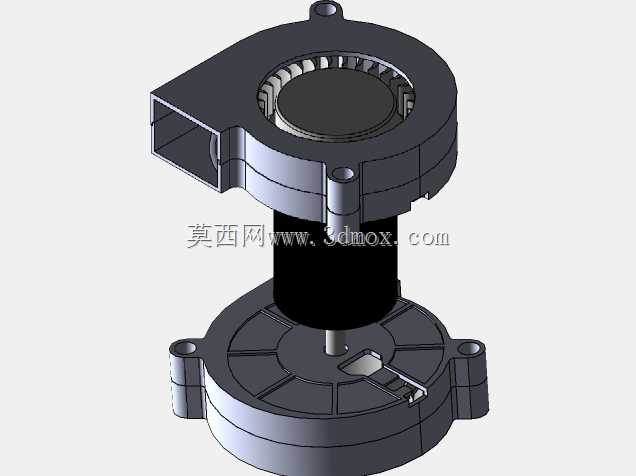

这款双轴电机离心风机主要面向小空间通风换气、设备散热送风场景设计，可广泛应用在小型电子设备机柜散热、新风系统末端送风、小型工业设备局部排风、医疗仪器通风循环等领域，能够在有限安装空间内实现稳定的风压输出，满足小流量高风压的送风需求。作为离心式送风设备，它依靠叶轮高速旋转产生的离心力对进入蜗壳的气流进行加速，再通过蜗壳的导流结构将气流沿切向出口送出，相比同尺寸轴流风机能够提供更高的送风压力，可克服更长风道的阻力损失，适配需要接短距离送风管道的使用场景。产品采用双出轴电机直驱叶轮的结构设计，省去了传统皮带传动或齿轮传动的中间结构，既缩小了整体设备的体积，也降低了传动过程中的能量损耗与运行噪音，双轴的设计也为后续拓展附加功能预留了安装接口，可在轴端加装测速元件、辅助散热风轮等配件，适配不同场景的定制化需求。整体结构采用蜗壳与电机集成式的布局，进风口设置在蜗壳侧端正对叶轮中心位置，能够保证气流均匀进入叶轮流道，减少进气紊流带来的效率损失与运行振动；出风口采用矩形法兰结构，可直接对接标准尺寸的通风软管或硬质风道，安装时无需额外制作转接配件。在安装边界设计上，设备在蜗壳的三个边角位置设置了带安装孔的固定凸耳，凸耳的安装孔位做了同心度公差优化，能够保证安装后风机与安装面的贴合度，避免运行时产生共振噪音；整体外形采用紧凑的类方形蜗壳设计，没有突出的外置结构，能够在狭小的设备舱内完成布置，安装时仅需预留出进风口的进气空间与出风口的风道对接空间即可，无需额外预留过大的操作检修空间。设计过程中对叶轮的叶片型线做了优化，采用后向式叶片结构，能够在保证风压输出的同时降低叶轮旋转时的气流噪音，叶片与叶轮前盘、后盘采用一体化的结构设计，提升了叶轮整体的结构强度，能够在高转速运行下保持结构稳定性，避免长期运行出现叶片变形的问题；蜗壳的内壁型线按照对数螺旋线进行设计，能够将叶轮甩出的气流顺畅导向出风口，减少蜗壳内部的气流涡流损失，提升风机整体的运行效率。电机部分采用内嵌式安装结构，电机主体嵌入蜗壳中心的安装位，既能够借助流经蜗壳的气流对电机外壳进行散热，延长电机的连续运行时长，也进一步压缩了整机的轴向尺寸，让设备整体更加紧凑。
