四缸发动机进气节流阀体结构设计

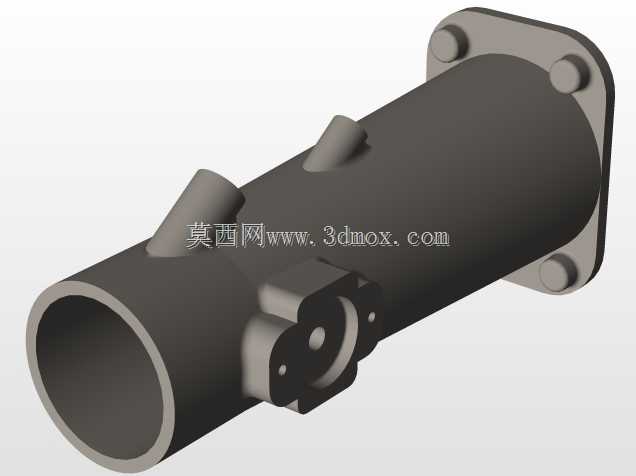

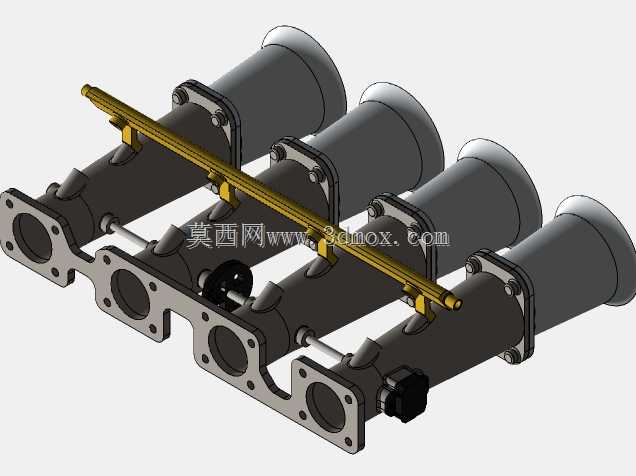

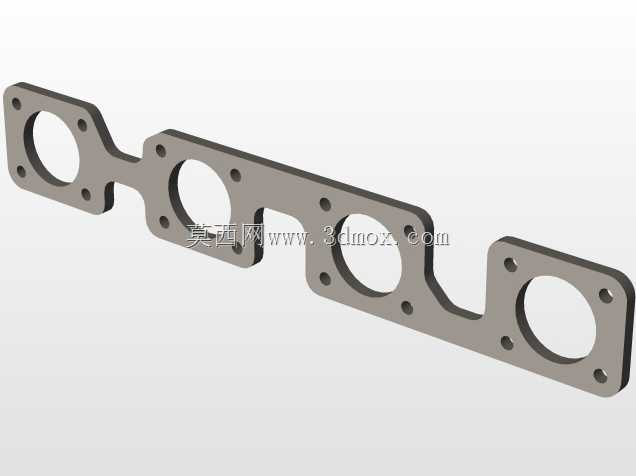

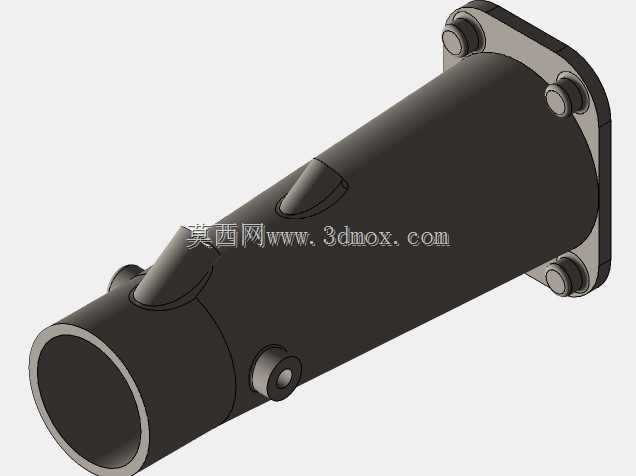

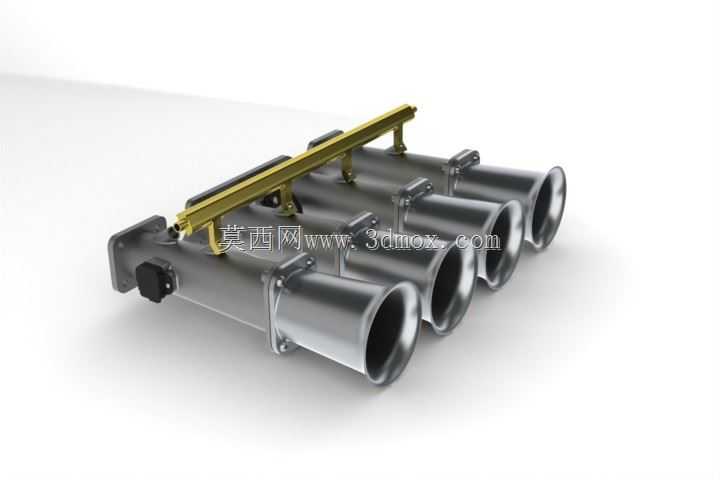

该节流阀体是直列四缸内燃机进气系统的核心调控部件，主要应用于乘用车、轻型商用车的自然吸气或歧管喷射动力单元，安装在进气歧管与空气滤清器之间的进气通路上，核心作用是根据驾驶员的加速踏板操作信号，精准调控进入各气缸的空气流量，配合喷油系统的喷油量匹配，实现发动机不同工况下的空燃比控制，直接决定动力输出的平顺性、燃油经济性与尾气排放水平。从结构设计来看，该部件采用四腔等长独立气道布局，每个气道对应一个气缸的进气通路，气道内壁做了顺滑过渡处理，减少进气过程中的气流阻力与紊流产生，保证各缸进气量的均匀性，避免出现各缸动力输出偏差导致的运转抖动。上部集成的燃油导轨采用一体化安装设计，喷油器安装位与各气道精准对位，保证燃油喷射时能够精准朝向进气门方向，提升油气混合的均匀度，导轨的安装支座做了加强筋结构，能够承受燃油管路的脉冲压力，避免长期使用出现安装松动导致的燃油渗漏风险。阀体左侧集成的节气门驱动安装位，预留了位置传感器的安装接口，可适配电子节气门的驱动结构，实现怠速、部分负荷、全负荷等不同工况下的节气门开度精准控制，同时阀体两端的连接法兰做了密封槽设计，安装时配合密封垫片可保证进气系统的密封性，避免未经过滤的空气进入气缸造成异常磨损。在安装边界设计上，该阀体的整体安装孔位采用对称布局，适配主流直列四缸发动机的进气歧管安装间距，气道中心距与对应发动机的缸心距保持一致，整体外形轮廓避开了发动机周边的管路、线束安装空间，安装后不会与周边附件产生运动干涉，气道入口的口径匹配对应排量发动机的进气流量需求，能够在发动机高转速工况下提供充足的进气截面积，避免进气限流导致的动力损失，同时兼顾低转速工况下的进气流速，保证低扭输出的响应速度。阀体的金属壳体采用压铸成型的结构设计，壁厚均匀分布，既保证整体结构强度能够承受进气负压与管路振动，又尽可能控制部件自重，降低发动机的整体负载，各连接部位的圆角过渡处理，能够减少应力集中，提升部件在长期振动工况下的使用寿命。
