钢管桁架式越野小车底盘结构设计

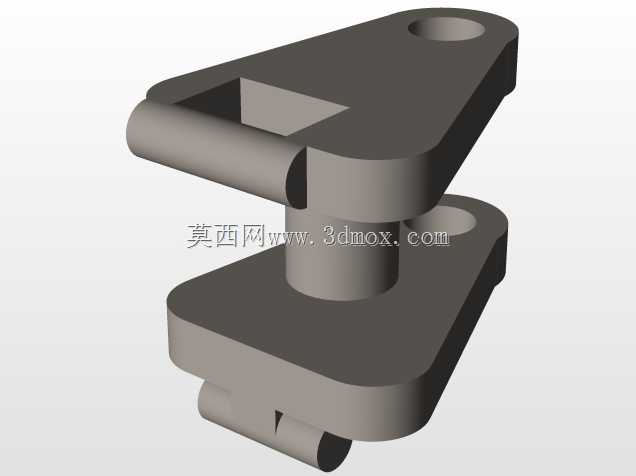

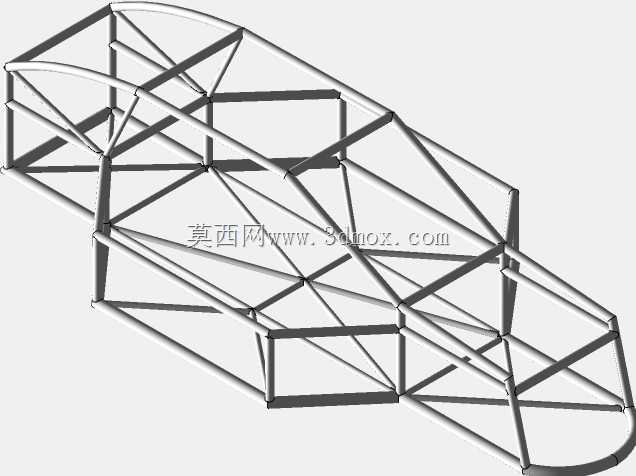

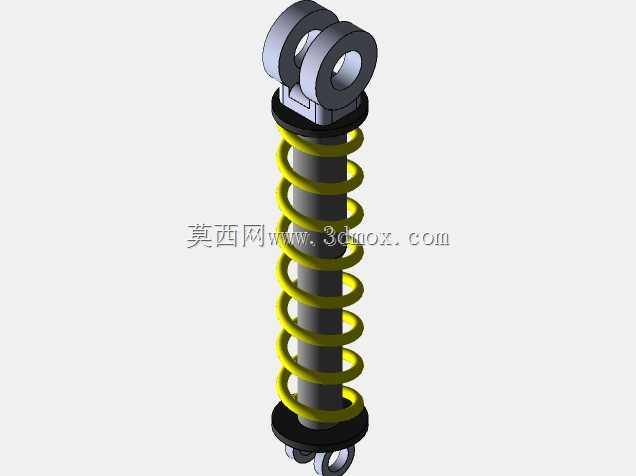

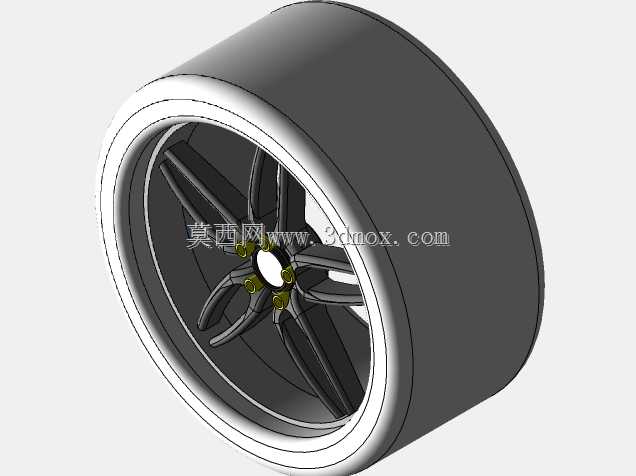

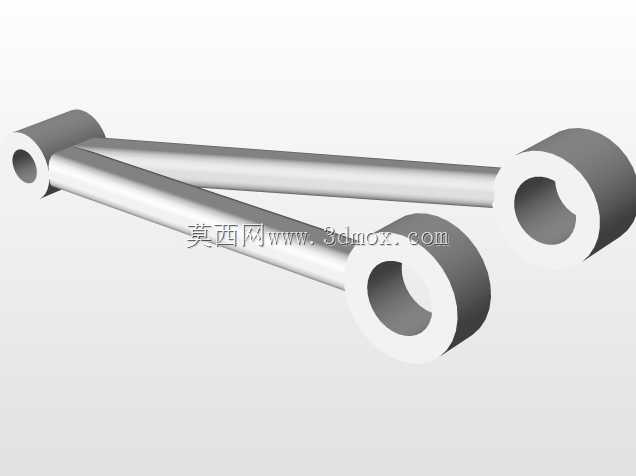

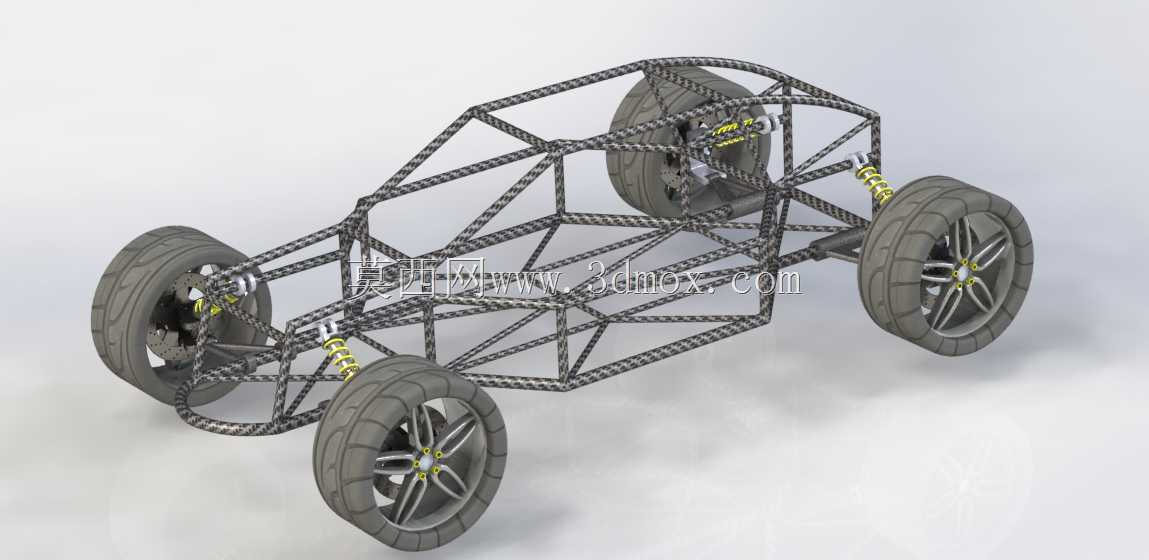

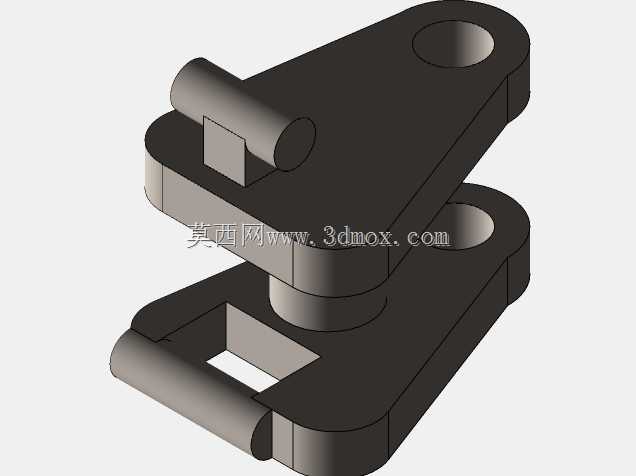

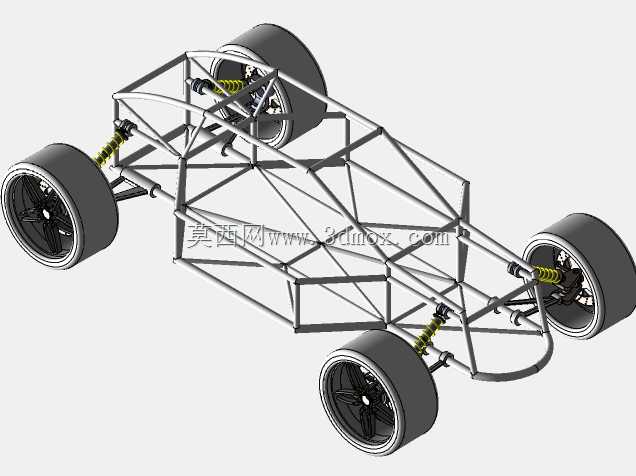

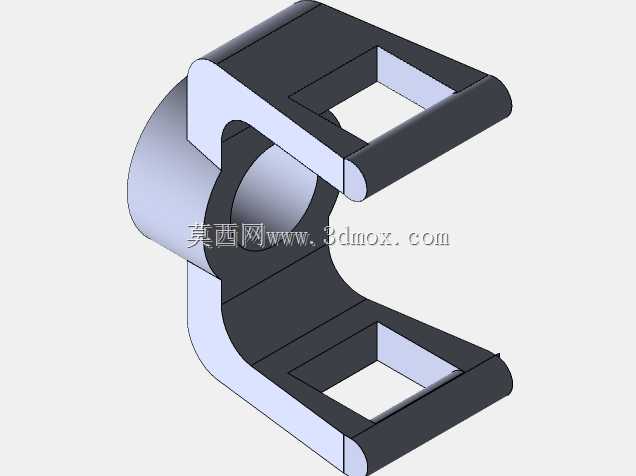

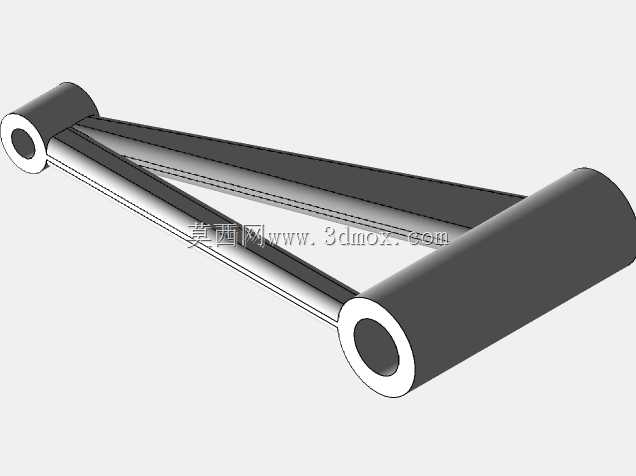

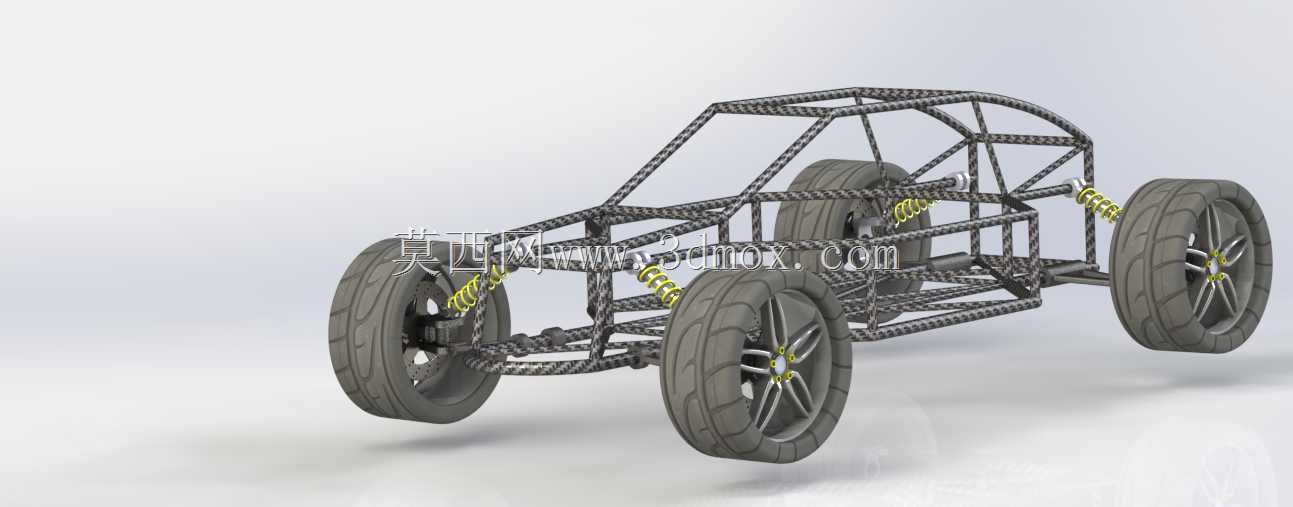

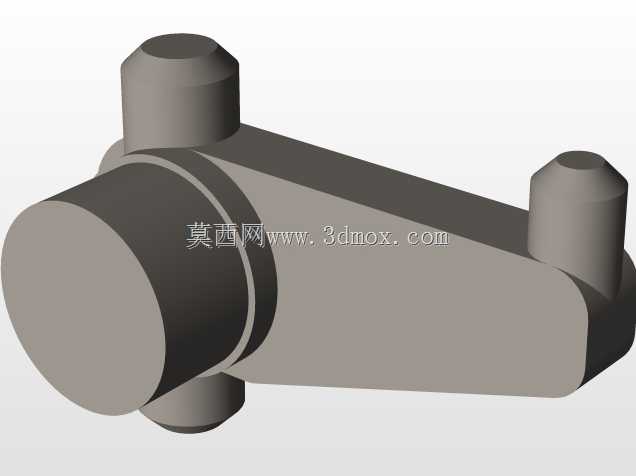

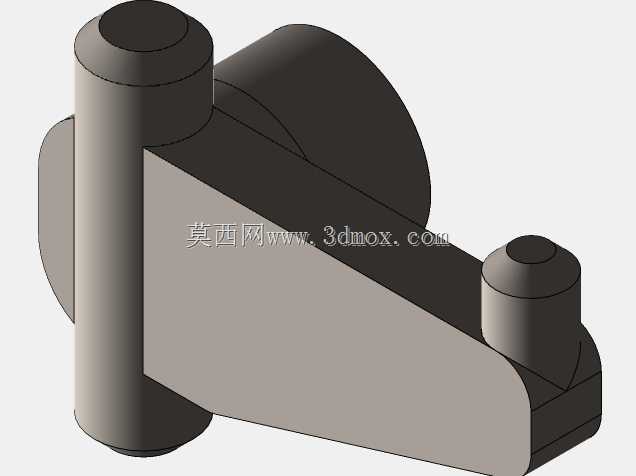

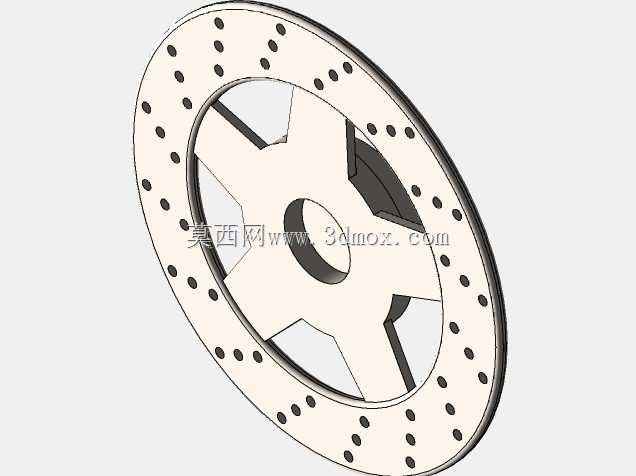

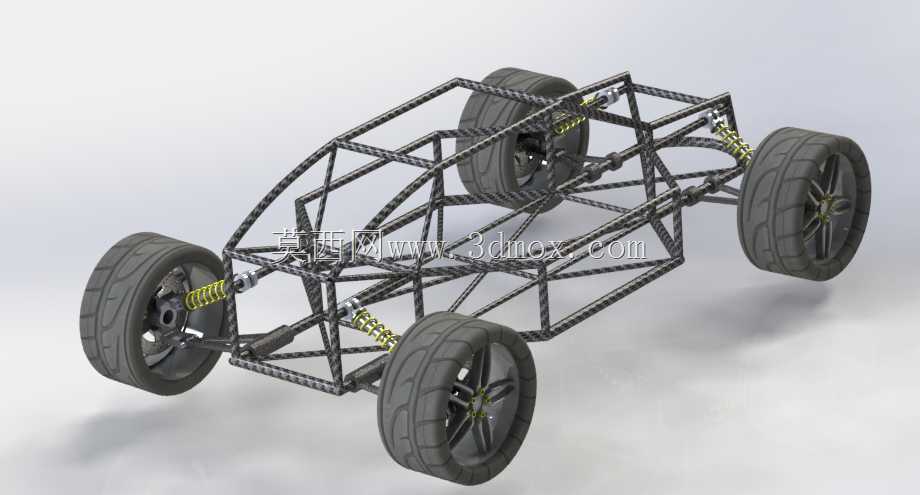

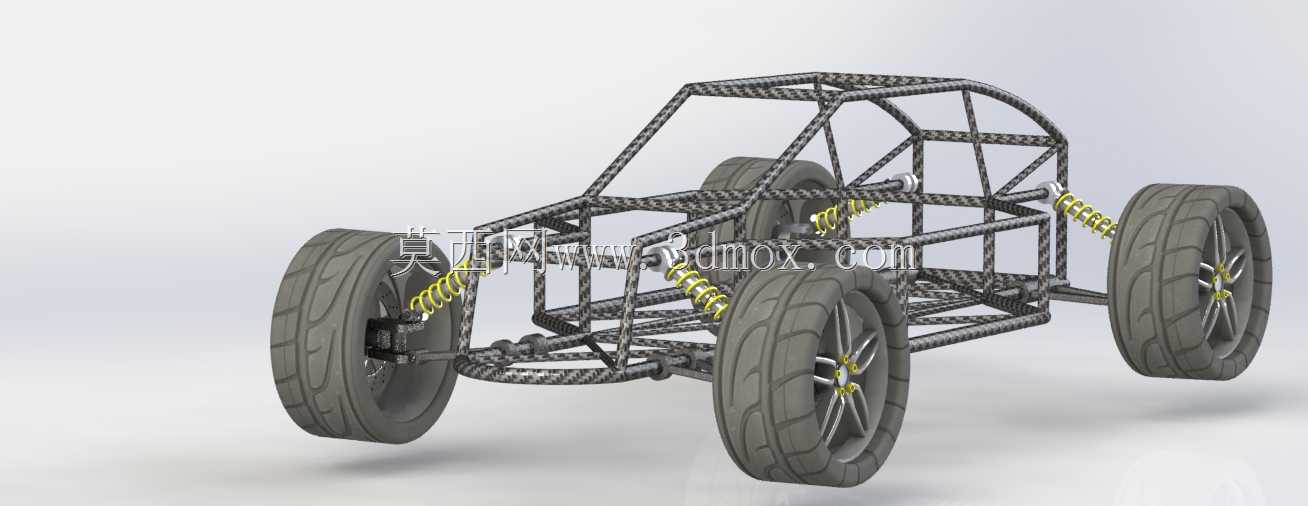

该钢管桁架式越野小车底盘，主要面向小型全地形越野载具、轻量化越野实验平台、大学生越野赛车原型开发等应用场景，可作为小型非道路越野车辆的核心承载基体，适配单人驾乘的轻量化越野需求，能够在非铺装路面、山地浅滩、砂石越野场地等复杂路况下为整车提供稳定的承载与行驶支撑。作为整车的核心承载结构，该底盘承担着承载驾乘人员、动力总成、电控系统、车身覆盖件全部重量的作用，同时负责传递行驶过程中动力系统输出的驱动力、制动系统产生的制动力，以及路面通过车轮传递的各向冲击载荷，是保障整车行驶稳定性、结构可靠性与操控安全性的核心部件。在功能特性设计上，该底盘采用空间钢管桁架式承载结构，摒弃了传统乘用车的冲压焊接式承载车身结构，通过高强度钢管的空间交错焊接形成整体受力框架，在保证整体结构抗扭刚度、抗弯强度的前提下，大幅降低了底盘整体自重，适配轻量化越野车型的减重需求。底盘前后均配备了独立悬架结构，搭配螺旋弹簧与筒式减震器组成的减震总成，能够在车轮遭遇路面颠簸冲击时，通过悬架摆臂的摆动引导减震器压缩吸能，有效过滤路面传递的高频振动，避免冲击载荷直接传递到车架主体，既提升了复杂路况下的行驶平顺性，也能减少车架长期受交变载荷产生的疲劳变形风险。车轮部分采用了大扁平比的越野轮胎搭配多辐式铝合金轮毂，轮胎胎面具备较深的块状越野花纹，能够在砂石、泥土路面提供充足的抓地力，避免越野行驶过程中出现轮胎打滑陷车的问题，轮毂的安装孔位与悬架转向节、制动总成的安装边界完全匹配，可直接适配常规的盘式制动组件与轮毂轴承单元。在设计思路层面，该底盘优先考虑了结构的易维护性与改装拓展性，桁架式的钢管结构预留了充足的安装空间，可根据不同的动力配置需求灵活布置后置后驱、中置四驱等不同形式的动力总成，车架上预留的标准化安装点位可直接固定电池组、电控模块、座椅、防滚架附加结构等组件，无需对主车架进行二次切割焊接。在外形尺寸与安装边界设计上，该底盘的轮距、轴距参数均参考小型单人越野车辆的通用设计规范，整体宽度控制在窄体越野车型的合理范围内，能够适配林间小道、山地窄路等狭窄通行场景，车架前部预留了转向机构的安装空间，可适配齿轮齿条式转向机实现前轮转向功能，车架后部预留了传动半轴、差速器的安装位置，可根据需求匹配不同速比的传动组件，悬架的上下摆臂安装点位经过运动学校核，保证车轮上下跳动过程中定位参数处于合理区间，避免行驶过程中出现轮胎异常磨损、转向回正力异常等问题。整体结构在设计阶段充分考虑了越野场景下的受力特性，所有钢管连接节点均采用满焊工艺设计，关键受力部位增加了斜向支撑钢管强化局部强度，能够承受越野行驶过程中飞坡落地、侧向倾斜等极端工况下的载荷冲击，保障整车结构的可靠性。
